HIKOKI R 18DC Handling Instructions Manual

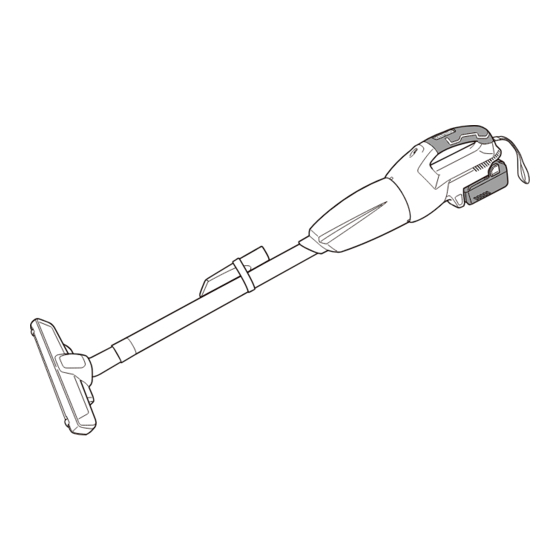

Cordless cleaner
Hide thumbs Also See for R 18DC:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式吸尘器
Cordless Cleaner
R 18DC∙R 18DTC
保留备用
Keep for future reference
使用说明书
Handling instructions
R18DC

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R 18DC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI R 18DC

Summary of Contents for HIKOKI R 18DC

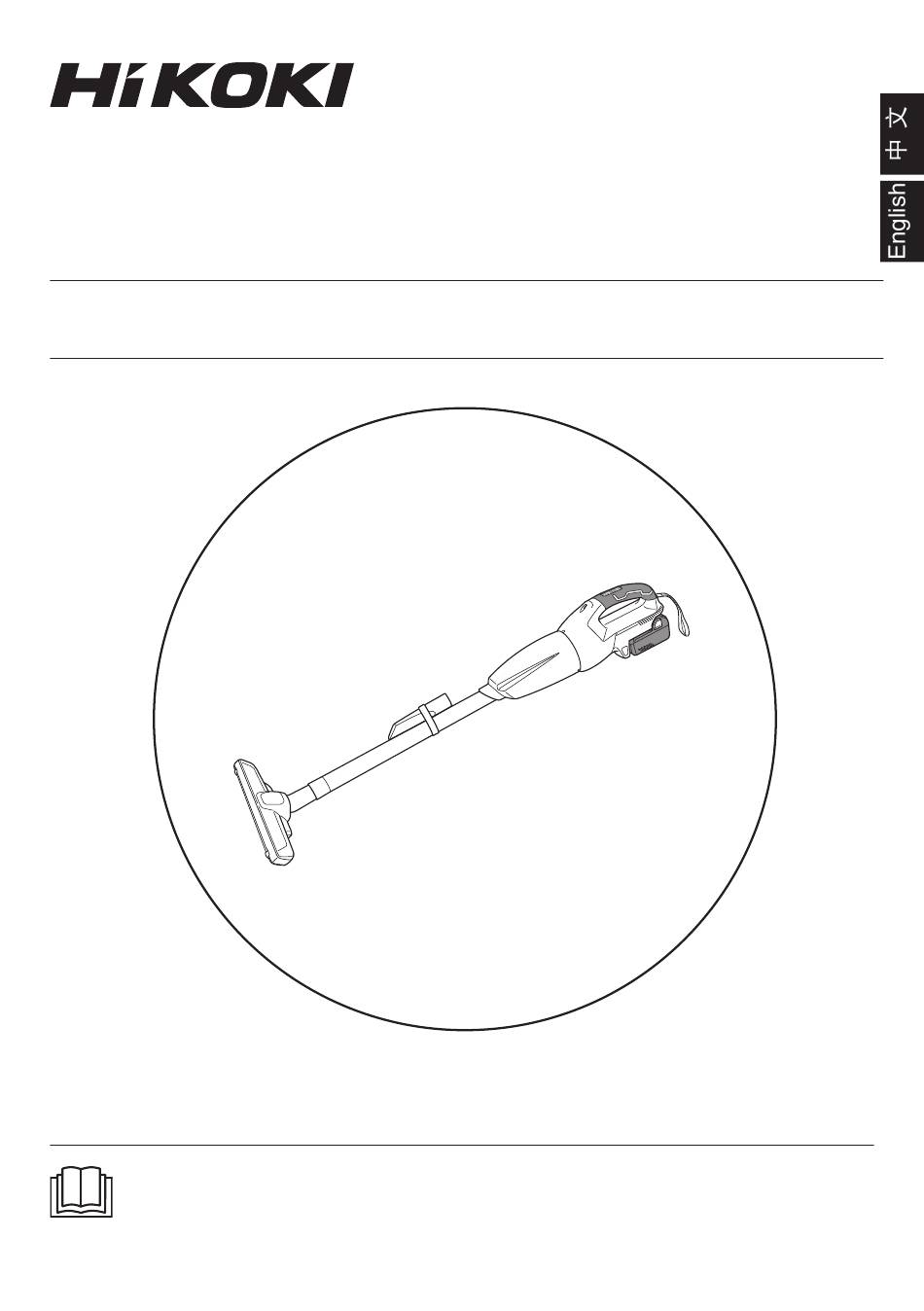

  • Page 1 充电式吸尘器 Cordless Cleaner R 18DC∙R 18DTC R18DC 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 充电式吸尘器通用安全警告......................2 充电式吸尘器的使用注意事项...................... 4 其他安全警告............................5 锂离子电池使用注意事项........................ 5 锂离子电池运输............................ 7 USB设备连接器使用注意事项......................7 符号................................8 零件名称..............................8 规格................................9 标准附件..............................10 用途................................10 电池的拆卸／安装法.......................... 11 充电................................11 作业之前..............................14 开关面板 (R18DC)..........................17 使用方法..............................19 清空集尘盒.............................. 22 USB设备的充电方法(UC18YSL3)...
  • Page 3 中文 电气安全 a) 充电器插头必须与插座相配。绝不能以任何方式改装插头。 未经改装的插头和相配的插座将减少电击危险。 b) 不得将电器暴露在雨中或潮湿环境中。 水进入电器将增加电击危险。 不得滥用充电器的电线。绝不能用电线搬运、拉动充电器或拔出其插 头。 使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 人身安全 a) 保持警觉，当操作电器时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电器。 在操作电器时瞬间的疏忽会导致严重人身伤害。 b) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电器。 吸尘器使用和注意事项 a) 不要滥用电器。根据用途使用适当的电器。 选用适当设计的电器会使你工作更有效、更安全。 b) 如果开关不能接通或关断电器电源，则不能使用该电器。 不能用开关来控制的电器是危险的且必须进行修理。 在进行任何调节、更换附件或贮存电器之前，必须将电池盒与电器脱 开。 这种防护性措施将减少电器意外起动的危险。 d) 将闲置不用的电器贮存在儿童所及范围之外，并且不要让不熟悉电器 或对这些说明不了解的人操作电器。 电器在未经培训的用户手中是危险的。 保养电器。检查运动件是否调整到位或卡住，检查零件破损情况和影 响电器运行的其他状况。 如有损坏，电器应在使用前修理好。 许多事故由维护不良的电器引发。 按照使用说明书，考虑作业条件和进行的作业来使用电器和附件等。 将电器用于那些与其用途不符的操作可能会导致危险。 电池盒的使用和注意事项...

  • Page 4: 充电式吸尘器的使用注意事项

    中文 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥 匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰到 了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 维修 a) 将你的电器送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电器的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的电器存放在儿童和体弱人士接触不到的地方。 充电式吸尘器的使用注意事项 请勿吸下列物品：否则可能会造成起火或受伤。 ○ 液体（如水、油）或潮湿的碎片。 ○ 研磨或切割金属时产生的火花。 ○ 点燃的香烟等高温物品。 ○ 易燃物质(汽油、稀释剂、苯、煤油、油漆等)、爆炸性物质(甘油三硝酸酯 等)、可燃物质(铝、锌、镁、钛、红磷、黄磷、赛璐珞等)。 ○ 尖锐物体，如指甲、剃刀或玻璃。 ○ 水泥粉和调色剂等固体物质以及金属粉末和碳粉等传导性细粉尘。 使用前请正确装入过滤器。请勿在未装上过滤器或装在错误位置上的情况 下使用本产品，也勿使用撕裂的过滤器。否则可能会造成马达烧坏等问 题。 本电器仅适用于室内。切勿将其用于室外。请勿在雨中使用。请远离水或 油。 否则可能导致故障，因为本电器不防水。 请勿在吸入口或排气口被堵住的情况下使用本电器。 否则马达温度可能会异常升高，造成零件变形或马达烧坏等问题。 请勿在吸入口被堵住的情况下操作本电器。 否则马达可能会烧坏，造成零件变形或马达故障。 当不小心把本电器掉在地上或碰撞本电器后，请检查本电器是否损坏、破...

  • Page 5: 其他安全警告

    中文 其他安全警告 务请在0℃－40℃的温度下进行充电。 温度低于0℃将会导致充电过度，极其危险。电池不能在高于40℃的温度 下充电。 最适合于充电的温度是20℃－25℃。 不要连续使用充电器。 一次充电完毕后，在 15分钟内不要再次使用该充电器对电池充电。 勿让杂质进入可充电电池的连接口内。 切勿拆卸可充电电池或充电器。 切勿使充电式电池短路。电池短路会引起强电流和过热。从而烧坏电池。 请勿将电池丢入火中。 电池受热将会爆炸。 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过 的电池乱丢。 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受 损。 长时间连续使用本电钻，可能会导致机体过热，对马达及开关造成损害。 因此，机壳变热时，请让工具休息一段时间。 10. 确认已紧紧装上电池。如果松驰则电池可能会脱开，并造成事故。 11. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 12. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。 ○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地 方。 否则可能短路，造成冒烟或起火。 13. 请在-5℃－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池配备停止输出的保护功能。 在下述的1至3情况下，在使用本产品时，即使其已开启，电机仍可能停止。这...
  • Page 6 中文 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电器上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将 它与金属零件（螺丝、钉子等）存放在一起。 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈 撞击。 切勿使用明显损坏或变形的电池。 请依规定方式使用电池，切勿移作他用。 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 在发觉有渗漏或异味时，请勿接近远离火源。 请勿在会产生强烈静电的地方使用。 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现 任何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能 造成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地 方，远离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清 水充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情 况时，请勿使用并将该电池退还给供货商或厂商。 警告！ 如果导电异物接触到锂离子电池的端子，电池可能短路，并导致火灾。存放锂 离子电池时，请务必遵循下列注意事项。...

  • Page 7: 锂离子电池运输

    中文 ○ 或者将电池装在电器中，或者在牢固按入电池盖并挡住通风孔后再存放， 以防止短路。(参照图1) 通风口 端子 电池 电池盖 图1 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按 照运输公司的指引安排运输。 ○ 功率输出超过100Wh的锂离子电池被视作危险物品运输分类并且需要特别 申请程序。 ○ 对于境外运输，您必须遵守国际法以及输入国的规章和条例。 输出功率 2 至 3 位数 图2 USB设备连接器使用注意事项 发生意外情况时，本产品连接的USB中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份USB设备中的数据。 请注意，如USB设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。...

  • Page 8: 零件名称

    中文 符号 警告！ 如下所示的符号用于本电器。使用前请务必理解其含意。 为降低伤害风险，用户必须阅读使用说明书 直流电 额定电压 警告 零件名称 1.  吸尘器 开关面板 <R18DC> LED灯 指示灯 外壳 集尘盒 缝隙吸嘴 电池 延长管 电动机 带子 开关 地面吸嘴 铭牌 LED灯 进气端口 外壳 吸嘴座 集尘盒 吸嘴座 带子 延长管 铭牌 地面吸嘴 电池 电动机 进气 端口 缝隙吸嘴 <R18DTC> 图3...
  • Page 9 中文 规格 吸尘器 型式 R18DC R18DTC 电压 电动机 DC 马达  3 (高) 约40分钟 连续工作时间 (电池 : 使用  2 (中) 约48分钟 约40分钟 BSL36A18X时)  1 (低) 约66分钟  3 (高) 约 40W 抽吸功率  2 (中) 约 30W 约40W  1 (低) 约 16W 集尘容量 560mL 本电器可用的电池...

  • Page 10: 标准附件

    中文 充电器（另售） 型式 UC18YSL3 充电电压 14.4－18V 重量 0.6kg 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表1 R18DC R18DTC (NN) (NN) 地面吸嘴 缝隙吸嘴 延长管 吸嘴座 （包含吸嘴座） 标准附件可能不预先通告而已予更改。 用途 ○ 干燥表面的轻负荷吸尘...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下电池 (参照图4)。 把手 电池 插入 按下 插销 拔出 图4 注意！ 切勿使电池短路。 电池的安装法 将电池对准本机的凹槽，并用力将电池按入直至听到咔哒声 (参照图4)。 充电 使用电器之前，按下述方法将电池进行充电。 <UC18YSL3> 将充电器的电源线连接到插座。 将充电器插头连接到插座时，充电指示灯闪烁红色。(参照表2) 将电池插入充电器。 如图5所示，将电池紧紧地插入充电器。 电池 充电指示灯 导轨 图5...
  • Page 12 中文 充电 将电池插入充电器后，充电开始，并且充电器指示灯将呈蓝色闪烁。 电池完全充电后，充电器上的充电指示灯将点亮呈绿色。(参照表2) (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如表2所示。 表2: 充电指示灯的指示状态 每隔0.5秒开/关一次（红色） 充电前* 每隔1秒点亮0.5秒（蓝色） 充电量低于50% 每隔0.5秒点亮1秒（蓝色） 充电量低于80% 持续亮起（蓝色） 充电量高于80% 持续亮起（发出持续蜂鸣声：约6秒） （绿色） 充电完成 每隔0.3秒开/关一次（红色） 过热而等待* 每隔0.1秒开/关一次（发出断续蜂鸣 声: 约2秒）(紫色) 无法充电* 注: 如果连好充电器后指示灯依旧闪烁红色，请检查并确认电池已完全插入。 电池过热。无法充。 虽然继续放置在原处，电池将在冷却后开始充电，但最好是将电池取出并 放置在阴凉、通风良好的位置处冷却。 电池或充电器有问题。 – 请紧紧插入电池。 – 并确认电池安装部位或端部无异物堵塞。若无异物，则可能电池或充电 器发生故障。请带去经授权的维修中心检查。...
  • Page 13 中文 ○ 连续使用时，电池充电器温度将提升，因此会导致出现故障。充电完成 后，在下次充电之前，请使其冷却5分钟。 (2) 关于电池的温度和充电时间（参照表3） 表3 型式 UC18YSL3 电池类型 锂离子电池 充电电压 14.4－18V 电池可充电温度 0℃－50℃ 1.5Ah 15 分钟 2.0Ah 20 分钟 2.5Ah 25 分钟 20 分钟 电池容量的大致充电 3.0Ah （BSL1430C、BSL1830C：30 分 时间（20℃下） 钟） 26 分钟 4.0Ah （BSL1840M：40 分钟） 5.0Ah 32 分钟 6.0Ah 38 分钟...

  • Page 14: 作业之前

    中文 – 环境温度过低时，充电时间会延长。请在温暖的场所中（如室内）给电 池充电。 – 请勿堵塞排气孔。否则会导致内部过热，从而降低充电器的性能。 – 冷却扇未运转，请联系HiKOKI授权服务中心进行维修。 从电源插座拔下充电器的电源线。 握紧充电器并取出电池。 注: 充电后，先将电池从充电器中取出，然后妥善保存。 关于新电池的放电。 新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用时 需要将其放电至较低电量。这只是暂时现象，将电池充电2-3次即可恢复为充电 所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电 动工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充 电，其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池 冷却后再进行充电。 作业之前 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 安装和拆卸过滤器 使用本产品前，请检查过滤器是否妥善安装。...
  • Page 15 中文 (1) 取下集尘盒（图6） 从进气端口观看灰尘盒，将其逆时针旋转约120度，将灰尘盒和外壳上的 凸起标记对准，然后将其拉下。 凸痕 取下 集尘盒 外壳 进气端口 旋紧 图6 (2) 取下过滤器。（图7） 顺时针旋转过滤器，将其从机壳处取下。 握住这里 顺时针旋转 ① 过滤器 外壳 过滤器支架 取下 ② 图7...
  • Page 16 中文 (3) 检查过滤器（图8） 检查过滤器是否损坏或污染。 过滤器 过滤器 无碎片 和灰尘 接头未 损坏 橡胶未劣化 图8 (4) 安装过滤器（图9） 安装过滤器时，沿水平方向用力按压机壳的突起处。然后旋转过滤器，直 到突起处固定在机壳的凹槽中。 ② 旋转使之紧固 机壳凹槽 突起 过滤器 过滤器支架 ① 推进 机壳凹槽 突起 图9...

  • Page 17: 开关面板 (R18Dc)

    中文 (5) 安装集尘盒（图10） 将集尘盒安装在机壳上，对准两处凸痕。然后顺时针旋转集尘盒约120 度。 凸痕 ① 对准凸痕 集尘盒 外壳 集尘盒 ② 顺时针旋转约120度 * 安装集尘盒时， 也可以将吸嘴朝上。 图10 注: 若过滤器安装不当，可能会使灰尘或污垢进入风机，导致发生故障或损 坏。 开关面板 (R18DC) 注意！ 请勿撞击或损坏开关面板。 开关操作（图11） 可根据需要，在3档间任选切换吸尘操作。 电源关闭时，按下“3”按钮或“2 / 1”按钮将启动设备。同时，LED灯将 开启。按下“2 / 1”按钮，切换中模式和低模式。 使用本产品时，切换到模式“1”可降低噪声。 按“Ø”按钮，关闭设备。这也将关闭LED灯。...
  • Page 18 中文 开关面板 指示灯 高模式 中／低模式 关闭按钮 LED灯 图11 连续工作时间 模式 BSL36A18X 3 (高) 约40分钟 2 (中) 约48分钟 1 (低) 约66分钟 连续工作时间因电池状况而异。请参照表格。 指示灯（图12） 操作过程中，若电池电量较低,指示灯将亮起。此时，请将本产品充电。 指示灯 Ø 图12...

  • Page 19: 使用方法

    中文 使用方法 警告！ 装卸充电电池时，为了防止事故，请关闭本电器的开关。 注意！ ○ 确认已正确装入充电电池。否则电池可能会掉出，造成受伤。 ○ 确保使用本电器时已安装过滤器。否则可能导致人员受伤或设备故障。 检查过滤器（图13） 检查是否已安装过滤器。同时，检查并确保过滤器未损坏或脏污。（请参 阅第16页的“检查过滤器”） 过滤器 集尘盒 外壳 过滤器支架 图13 安装吸嘴（图14） 通过操作，将吸嘴插入产品的吸入口。不安装吸嘴也可使用本电器。 延长管 吸嘴 图14...
  • Page 20 中文 注: 安装吸嘴或延长管时，按照箭头指示的方向插入。（图15） 拆下时，按照箭头指示的方向扭转。 按照相反的方向扭转将导致集尘盒与机壳分离。 吸嘴和延长管 插入 拆下 集尘盒 外壳 图15 安装电池（图16） 如下图所示，将电池插到底直到听见喀哒声。 紧紧插入 电池 图16 启动本电器 <R18DC> 根据需要按下模式按钮。(图17) （参照第17页的“开关面板 (R18DC)”） 开关 LED灯 <R18DC> 图17...
  • Page 21 中文 <R18DTC> 拉下开关时，本产品与LED 灯接通。松开开关，本产品与 LED 灯断开。 （图18） 开关 LED灯 <R18DTC> 图18 注意！ ○ 请不要直视灯光，避免眼睛直接受LED灯照射。 如果眼睛持续受LED灯照射，会伤害眼睛。 ○ 用一块软布擦去附着在LED灯镜头上的任何灰尘或污垢，注意不要刮擦镜 头。 LED灯镜头上的刮擦会导致亮度降低。 剩余电池电量指示灯 可以按下剩余电池电量指示灯开关点亮指示灯，查看电池的剩余电量。 （图19, 表4） 剩余电池电 剩余电池电量 量指示灯 指示灯开关 显示板 图19 按住剩余电池电量指示灯开关约3秒后，指示灯将熄灭。 环境温度和电池状态可能会对剩余电池电量产生轻微的影响，因此，建议 您仅将指示灯作为参考。...

  • Page 22: 清空集尘盒

    中文 注: 此外，电动工具或充电器上的剩余电池电量指示灯可能有所不同。 表4 点亮； 电池剩余电量超过75%。 点亮； 电池剩余电量为50%－75%。 点亮； 电池剩余电量为25%－50%。 点亮； 电池剩余电量超过25%。 闪烁； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁； 因高温暂停输出。从电动工具中取下电池，让电池完 全冷却。 闪烁； 因失败或故障暂停输出。电池可能出现故障，请与经 销商联系。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上内 容仅供参考。 注: 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 清空集尘盒 警告！ 为了防止事故，请务必关闭电源，并从本电器中取出充电电池。 注意！ ○ 请勿让集尘盒受到强烈冲击，否则会造成变形或损坏。...
  • Page 23 中文 ○ 请经常清空集尘盒，并保持本电器和过滤器等的清洁。否则可能会降低吸 尘效率或造成马达的故障或发出异味。 旋转集尘盒，将其从机壳取下。（图20） 注: 取下集尘盒时，将吸入口朝下，倒出灰尘。 取下 集尘盒 外壳 将吸入口朝下 灰尘 集尘盒 图20 处理集尘盒中的灰尘。 若处理灰尘后无法重新盖上吸嘴，请清洁过滤器。 将过滤器和集尘盒安装到机壳。 高效清除灰尘（图21） 本产品有清除灰尘的内置结构，可在取下集尘盒时清除粘附到过滤器的灰尘。 反复旋转集尘盒（2至3次或以上）可更高效地清除灰尘。...

  • Page 24: Usb设备的充电方法(Uc18Ysl3)

    中文 握住电器，使集尘盒不会从外壳上脱落，轻轻地反复朝指定方向转动集尘盒。 将集尘盒前后翻转2或3次 过滤器 灰尘 集尘盒 除尘刀片（3） （固定到集尘盒内部） 图21 USB设备的充电方法(UC18YSL3) 警告！ ○ 使用之前请检查USB连接线缆是否有破损或损坏。 使用有破损或损坏的USB线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好USB端口。 USB端口中落入灰尘等可能会导致冒烟或着火。 注: ○ USB充电期间可能会偶尔暂停。 ○ USB设备未充电时，从充电器上拆下USB设备。否则不仅会减少USB设备的 电池寿命，还会导致意外事故。 ○ 设备的类型，可能无法对某些USB设备充电。 选择充电方式 根据所选的充电方式，将电池插入充电器或连接电源线插入插座。...
  • Page 25 中文 ○ 将USB设备插入插座进行充电。(图22-a) ○ 将USB设备和电池插入插座进行充电。(图22-b) 图22 连接USB线缆。(图23) 拔下橡胶盖并将市售的USB线缆（匹配充电的设备）紧紧插入USB端口。 橡胶盖 USB端口 USB线 图23 充电完成时 ○ 检查USB设备以检验充电状态。 ○ 从插座中拔下电源线。(图24) ○ 用橡胶盖盖住USB端口。 橡胶盖 USB端口 USB线 图24...

  • Page 26: 维护和检查

    中文 维护和检查 警告！ 维护和检查前，请务必关闭开关。 清洁过滤器 如果即使清空集尘盒后吸尘效率也不理想，请取下过滤器，并用冷水或温 水清洗。(水温应为不烫手。) 清洗后，在阴凉处晾干。（图25-a） 或可使用气枪或类似工具由内向外吹除附着在过滤器上的任何碎屑。 （图25-b） 注: ○ 请勿用洗涤机清洗过滤器。 ○ 请勿用热水清洗过滤器或用火将其烘干。 ○ 请勿使用气枪或类似工具清洁过滤器、风扇过滤器及电器本身。 （图25-c） 否则会使灰尘进入电器内部并导致故障。 晾干水分 错误! 空气枪 过滤器 空气 过滤器 过滤器 空气压力：一般压力（约0.6MPa） 图25...
  • Page 27 中文 清洁风扇过滤器（图26） 如风扇过滤器上沾有灰尘，请拿起吸尘器，使风扇过滤器朝下，以免灰尘 进入电机，同时用小刷子（如用过的牙刷）轻轻清洁。 使用牙刷或类似工具清洁（请勿用力刷洗） 请勿拆卸风扇过滤 器和过滤器支架！ 另请清洁导轨上的灰尘 将风扇过滤器朝下 过滤器支架 图26 检查地面吸嘴 检查地面吸嘴，确认其刀刃未脱落。如果刀刃脱落，将其压入，直至其卡 在突起处。 在刀刃脱落的情况下使用，可能会造成脏污。 更换刀刃时，从导轨的凹口开始将其插入，并沿凹槽穿入。确保没有垂 落。（图27） 凹口 导轨凹槽 刀片 图27 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧， 否则会导致严重的事故。 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或 水沾湿。...
  • Page 28 中文 注: 定期空转电机，以清除污垢和灰尘。 若电机内堆积有污垢或灰尘，可能会导致设备损坏。 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。否则可能导致故障。 清理外部 在工具脏污时，使用柔软的干布或用肥皂水润湿的布进行擦拭。切勿使用 氯溶液、汽油或稀释剂，以免塑胶部分溶化。 收藏 请将充电式吸尘器存放在温度低于50℃、儿童无法拿到的地方。 竖立放置本电器时，请将电器的带子挂到挂钩上。 注: ○ 请勿将本电器存放在儿童可以轻易触碰或取出的地方。 ○ 请勿将本电器存放在潮湿或可能被雨淋湿的地方。 ○ 请勿将本电器存放在阳光直射或温度变化较大的地方。 ○ 请勿将本电器与易燃易爆的挥发性物质一同存放。 ○ 若无带子固定，请勿将本电器靠在墙上。 （图28）否则电器可能会摔落导致损坏。 错误！ 正确 靠墙放置 使用带子 固定 图28...

  • Page 29: 故障排除

    中文 注: 存放锂离子电池 在存放前请确保锂离子电池已完全充电。 电池在低电量的状态下长时间存放（3个月或更长），可能会导致电池性 能劣化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用2～5次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使 用寿命并更换新的电池。 注意！ 在操作和维修电器时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电器的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们无法 保证我们无线电器的安全性和使用性能。 故障排除 如果吸尘器操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向 经销商或HiKOKI公司授权服务中心咨询。 现象 可能的原因 解决办法 吸尘器无法运行 没有剩余电池电量 为电池充电。 吸尘器突然停止 风扇被灰尘堵塞引起设 联系经销商并安排拆卸 备过载。 和清洁作业。 电池过热。 让电池冷却。 吸力不足 集尘盒已满。 清除灰尘。 吸嘴堵塞。 取出堵塞物。 吸嘴或延长管松动。 紧固组件。...
  • Page 30 中文 现象 可能的原因 解决办法 吸力不足 过滤器堵塞。 旋转集尘盒并用除尘刀 清除灰尘，或取下过滤 器，轻轻敲打或用水清 洗。 排气或主要组件过热 集尘盒已满或过滤器堵 清除灰尘。或清洁过滤 塞导致电机过热。 器。 发出异常噪音／散发恶 未正确安装过滤器，导 取下集尘盒，将吸入口 臭 致杂质进入电机。 朝下，轻轻晃动吸入口 甩掉杂质和灰尘。 若仍发出异常噪音／散 发恶臭，可能会导致电 机损坏。立即停止使 用，并安排维修。...

  • Page 31: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 BSL36..18.. BSL18.. UC18YSL3 （14.4V－18V） 充电器 产品编号: 329897 产品编号: 375373 电池盖 软管 产品编号: 375371 产品编号: 375375 刷头挂架 延长管（短） 产品编号: 375372 产品编号: 376509 圆刷头 过滤 错误! 产品编号: 375374 不可将角接头直接安装到主要组件 角接头 上。 可与延长管或其他附件配套使用。...

  • Page 32: Safety Warnings For Cordless Cleaner

    English CONTENTS SAFETY WARNINGS FOR CORDLESS CLEANER........32 PRECAUTIONS FOR CORDLESS CLEANER..........34 ADDITIONAL SAFETY WARNINGS............. 35 CAUTION ON LITHIUM-ION BATTERY............36 REGARDING LITHIUM-ION BATTERY TRANSPORTATION...... 38 USB DEVICE CONNECTION PRECAUTIONS..........38 SYMBOLS..................... 39 NAME OF PARTS..................39 SPECIFICATIONS...
  • Page 33 English Unmodified plugs and matching outlets will reduce risk of electric shock. b) Do not expose appliances to rain or wet conditions. Water entering an appliance will increase the risk of electric shock. Do not abuse the cord of charger. Never use the cord for carrying, pulling or unplugging the charger.

  • Page 34: Precautions For Cordless Cleaner

    English A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. b) Use appliances only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire. When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.

  • Page 35: Additional Safety Warnings

    English Do not operate the appliance when the suction opening is blocked. The motor may overheat, causing deformation of parts or malfunction of the motor. When you drop or bump the appliance accidentally, check for breakage, crack, or deformation in the appliance. Breakage, crack or deformation may cause injuries. When the appliance is out of condition or emits abnormal sound during use, immediately turn off the switch and request repair from your local retailer or authorized servicing agent.

  • Page 36: Caution On Lithium-Ion Battery

    English ○ When suspending operation or after use, do not leave the tool in an area where it may be exposed to falling swarf or dust. Doing so could cause a short circuit that could result in smoke emission or ignition.
  • Page 37 English 10. Do not immerse the battery or allow any fluids to flow inside. Conductive liquid ingress, such as water, can cause damage resulting in fire or explosion. Store your battery in a cool, dry place, away from combustible and flammable items. Corrosive gas atmospheres must be avoided.

  • Page 38: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following precautions. WARNING Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 39: Symbols

    English SYMBOLS WARNING The following show symbols used for the appliance. Be sure that you understand their meaning before use. To reduce the risk of injury, user must read instruction manual. Direct current Rated voltage Warning NAME OF PARTS 1.  CLEANER Switch panel <R18DC>...

  • Page 40: Specifications

    English SPECIFICATIONS CLEANER Model R18DC R18DTC Voltage 18 V Motor DC motor Continuous  3 (HIGH) Approx. 40 min operating time  2 (MID) Approx. 48 min Approx. 40 min (Battery: using BSL36A18X)  1 (LOW) Approx. 66 min  3 (HIGH) Approx. 40 W Suction Work Rate  2 (MID) Approx.

  • Page 41: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 R18DC R18DTC (NN) (NN) Flooring Nozzle Crevice Nozzle Extension Pipe (With Nozzle Holder) Nozzle Holder Standard accessories are subject to change without notice. APPLICATIONS ○...

  • Page 42: Charging

    English Battery installation Match the battery with the unit's groove and firmly press the battery in until you hear a click (see Fig. 4). CHARGING Before using the appliance, charge the battery as follows. <UC18YSL3> Connect the charger’s power cord to the receptacle. When connecting the plug of the charger to a receptacle, the charge indicator lamp will blink in red (See Table 2).
  • Page 43 English Lights for 1 sec. at intervals of 0.5 sec. (BLUE) Charged at less than 80% Lights continuously (BLUE) Charged at more than 80% Lights continuously (Continuous buzzer sound: about 6 sec.) (GREEN) Charging complete ON/OFF at 0.3 sec. intervals (RED) Overheat standby* ON/OFF at 0.1 sec. intervals (Intermittent buzzer sound: about 2 sec.) (PURPLE) Charging impossible* NOTE...
  • Page 44 – Do not block the air vent. Otherwise the interior will overheat, reducing the charger’s performance. – If the cooling fan is not operating, contact a HiKOKI Authorized Service Center for repairs. Disconnect the charger’s power cord from the receptacle.

  • Page 45: Prior To Operation

    English Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the first and second time.
  • Page 46 English Remove the filter. (Fig. 7) Turn the filter clockwise to remove it from the housing. Hold here ① Turn clockwise Filter Housing Filter holder ② Remove Fig. 7 Check the filter (Fig. 8) Check the filter for damage and contamination. Filter Filter free of...
  • Page 47 English Install the filter (Fig. 9) When installing the filter, press the housing on with the projections in a horizontal position. Then, turn the filter until the projections are fixed in the grooves of the housing. Housing Grooves ② Turn to Projections secure Filter...

  • Page 48: The Switch Panel (R18Dc)

    English THE SWITCH PANEL (R18DC) CAUTION Do not subject the switch panel to shock or damage. Switch operation (Fig. 11) The vacuum of the appliance can be switched between three stages of operation, depending on your need. When the power is off, pressing the 3 button or the  2   /   1 button will switch the appliance on. At the same time, the LED light will switch on.

  • Page 49: How To Use

    English The Indicator Lamp (Fig. 12) When the battery supply is low during operation of the appliance, the indicator lamp will light up. When this occurs, please recharge the appliance. Indicator Lamp ø Fig. 12 HOW TO USE WARNING To prevent accidents when installing or removing the rechargeable battery, make sure that the appliance is switched off.
  • Page 50 English Attach the nozzle (Fig. 14) Depending on the operation, insert the nozzle to the intake port of the appliance. The appliance can be used without a nozzle. Extension Pipe Nozzle Fig. 14 NOTE When attaching the nozzle or extension pipe, insert as you twist in the direction indicated by the arrow.
  • Page 51 English Switch on the appliance <R18DC> Press the button for the mode you wish to operate. (Fig. 17) (See “THE SWITCH PANEL (R18DC)” on page 48.) Switch LED light <R18DC> Fig. 17 <R18DTC> When the switch is pulled, the appliance and the LED light are both activated. Release the switch and the appliance and LED light at both shut off.
  • Page 52 English Remaining battery indicator You can check the battery’s remaining capacity by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 19, Table 4) Remaining battery Remaining battery indicator lamp indicator switch Display panel Fig. 19 The indicator will shut off approximately 3 seconds after the remaining battery indicator switch is pressed.

  • Page 53: Emptying The Dust Case

    English Blinks ; Output suspended due to failure or malfunction. The problem may be the battery so please contact your dealer. As the remaining battery indicator shows somewhat differently depending on ambient temperature and battery characteristics, read it as a reference. NOTE Do not give a strong shock to the switch panel or break it.

  • Page 54: How To Recharge Usb Device (Uc18Ysl3)

    English Dispose the dust in the dust case. If the suction does not recover after disposing the dust, clean the filter. Attach the filter and dust case to the housing. Effectively removing dust (Fig. 21) The appliance has a built-in mechanism for scraping off dust attached to the filter when removing the dust case.
  • Page 55 English Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○ Charging a USB device from a electrical outlet. (Fig. 22-a) ○ Charging a USB device and battery from an electrical outlet.

  • Page 56: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING Be sure to turned off the switch and remove the battery before maintenance and inspection. Cleaning the filter If the vacuuming efficiency is poor even when the dust case has been emptied, remove the filter and wash it in cold or warm water. (The water should not be hot to the touch.) After washing, dry out of direct sunlight.
  • Page 57 English Cleaning the fan filter (Fig. 26) If there is dust on the fan filter, hold the cleaner with the fan filter pointing downwards to keep dust from entering the motor and lightly clean with a small brush such as a used toothbrush.
  • Page 58 English NOTE Regularly idle the motor to clean out dirt and dust. Damage may result if dirt or dust collects in the motor. Inspection of terminals (tool and battery) Check to make sure that swarf and dust have not collected on the terminals. On occasion check prior, during and after operation.

  • Page 59: Troubleshooting

    TROUBLESHOOTING Use the inspections in the table below if the cleaner does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy Cleaner doesn’t run...
  • Page 60 English Symptom Possible cause Remedy Poor suction Filter is clogged. Turn the dust case and scrape off dust with dust removal blade, or remove the filter and lightly strike it or wash with water. Exhaust or the main unit is hot The motor is overheating Dispose the dust.

  • Page 61: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specific task. For details contact HiKOKI Authorized Service Center. BSL36..18.. BSL18.. UC18YSL3 (14.4 V – 18 V) Charger Part Number: 329897 Part Number: 375373 Battery cover Flexible Hose Part Number: 375371...
  • Page 64 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99278251 G 发行日期：2023年7月 中国印刷...
