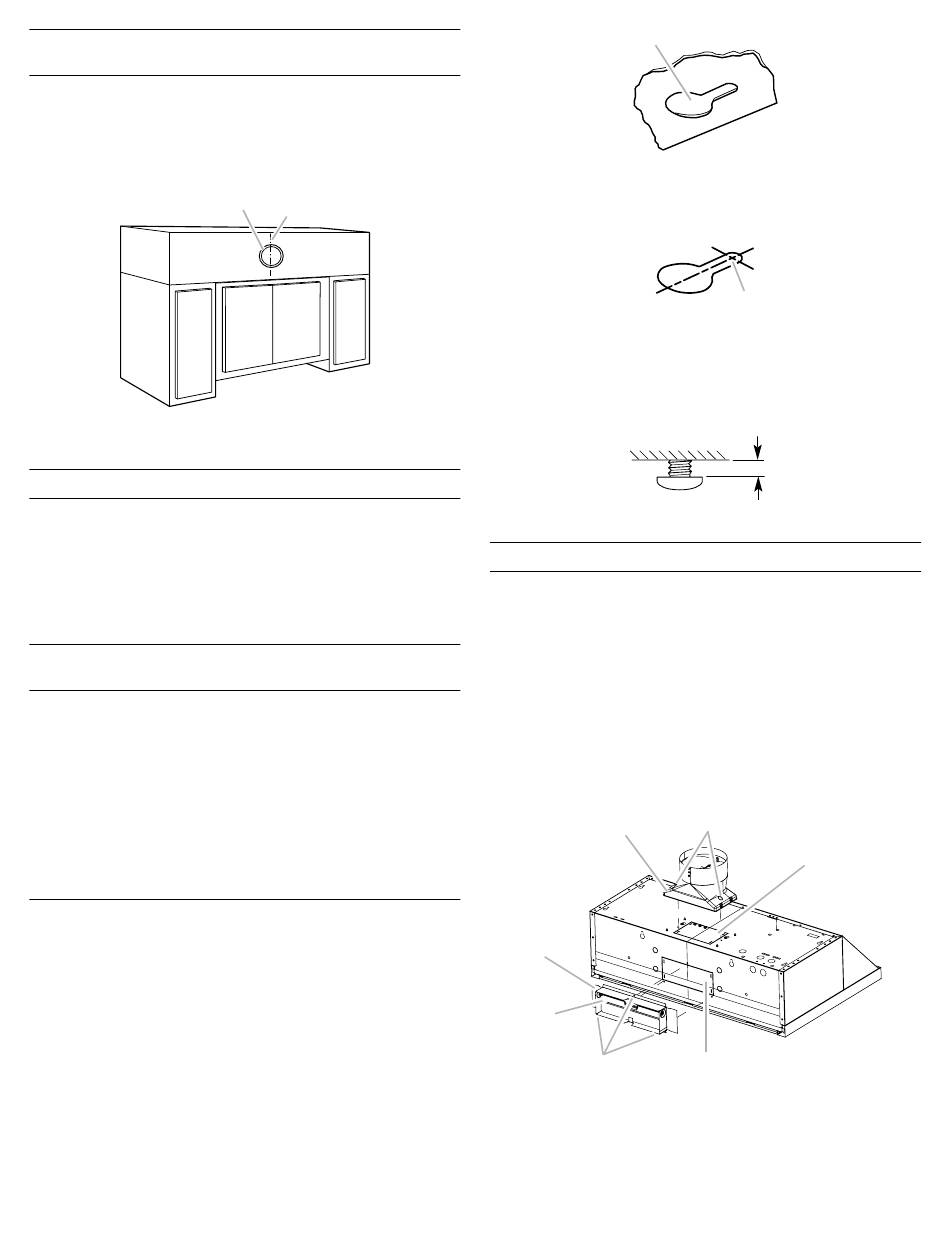

Installation sans décharge à l'extérieur
(recyclage) à travers le soffite/placard
Relever les mesures appropriées et tracer l'axe central du
placard jusqu'au soffite situé au-dessus.
Mesurer la distance entre le bas du placard et l'axe central,
au point où le conduit d'évacuation ressort du soffite. Indiquer
l'emplacement et utiliser une scie sauteuse ou une scie à guichet
pour découper un trou de 5¾" (14,6 cm) pour le cache-conduit.
A. Cache-conduit
B. Axe central
Installation du conduit d'évacuation
1. Installer le conduit d'évacuation à travers les ouvertures
découpées dans le placard ou le mur. Achever l'installation
du système d'évacuation conformément à la méthode
d'évacuation sélectionnée. Voir la section "Exigences
concernant l'évacuation".
2. À l'aide d'un produit de calfeutrage, assurer l'étanchéité
autour de la bouche de décharge à l'extérieur (à travers
le mur ou le toit).
Installation de l'ensemble de ventilateur déporté
intelligent en option
REMARQUE : La hotte peut fonctionner avec un moteur
de ventilateur intégré ou externe (déporté). Un ensemble de
ventilateur déporté intelligent en option (à acheter séparément)
permet d'installer le moteur du ventilateur de la hotte ailleurs
qu'à l'intérieur de la hotte.
MISE EN GARDE : Afin de réduire le risque d'incendie et de
choc électrique, installer cette hotte de cuisinière uniquement
avec l'ensemble de ventilateur déporté intelligent fabriqué par
Whirlpool, référence W10692945.
Pour l'installer, consulter les instructions d'installation de
l'ensemble de ventilateur déporté intelligent. Voir la section
"Assistance ou service" pour commander.

Installation de la hotte

1. Retirer les filtres à graisse. Voir la section "Entretien de la
hotte".
2. Retirer la cale d'expédition en mousse de derrière le moteur
de ventilateur.
3. Soulever la hotte sous le placard et déterminer sa position
d'installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l'emplacement des 4 trous
allongés pour montage sur la hotte. Placer la hotte à part sur
une surface couverte.
24
A
B
A
A. Trou allongé
4. À l'aide d'un foret de ¹⁄
" (3 mm), percer 4 avant-trous
8
tel qu'illustré.
A. Perçage des avant-trous
5. Installer les 4 vis de montage de 4,5 x 13 mm dans
les avanr- trous. Laisser un espace d'environ ¼" (6,4 mm)
entre les têtes des vis et le placard pour faire glisser la hotte
et la mettre en place.
Installation avec connecteur de conduit
Déterminer si la hotte sera installée avec un raccord
d'évacuation par le haut ou par l'arrière.
Installation avec connecteur de conduit par le haut
1. Enlever l'opercule arrachable de l'ouverture supérieure.
2. Fixer le clapet du raccord de transition pour conduit
circulaire à l'aide de 2 vis de montage du raccord de
transition.
3. Enlever le ruban adhésif du volet du clapet.
REMARQUE : Si la bouche de décharge murale est située
directement derrière le connecteur de conduit, on doit veiller à
empêcher toute interférence entre les clapets du connecteur
et de la bouche de décharge murale. En cas d'interférence,
supprimer le clapet du connecteur de conduit.
A
G
F
E
A. Raccord de transition pour
conduit circulaire supérieur
B. Vis de montage du raccord
de transition pour conduit
circulaire supérieur (2)
C. Opercule amovible
supérieur du conduit
d'évacuation
A
¹⁄₄"
(6.4 mm)
B
C
D
D. Opercule amovible arrière
du conduit d'évacuation
E. Vis de montage de l'opercule
amovible du raccord de
transition rectangulaire arrière (3)
F. Axe de charnière
G. Raccord de transition
rectangulaire arrière
