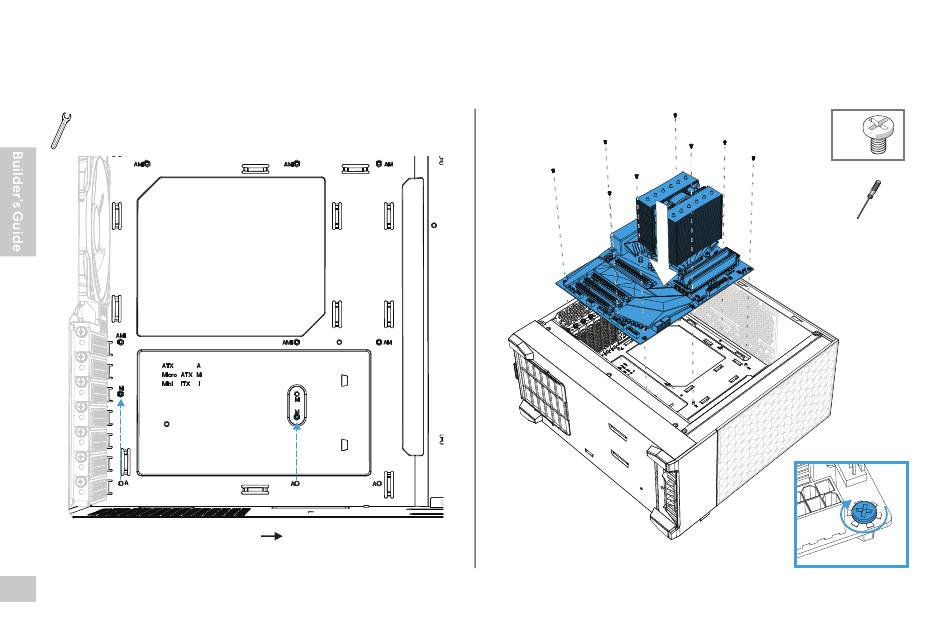

Install the Motherboard Assembly

Installation Hauptplatinenzubehör / Installer l'ensemble carte mère / Instale la placa base / Installera moderkortet / Установите сборку материнской платы / マザーボード アセンブリの取り付け /
安装主板组件 / 安裝主機板組件
5 mm
3/16 in 8x
PH2
M-ATX: A M
IMPORTANT: Match the motherboard mounting holes to the stand-offs / ACHTUNG: Achten Sie darauf, dass die Schraublöcher des Motherboards mit den Abstandshaltern übereinstimmen / IMPORTANT : Faites correspondre les trous de mon-
13
tage de la carte mère aux entretoises / IMPORTANTE: Haga coincidir los orificios de montaje de la placa base con los separadores / VIKTIGT: Anpassa distanser efter moderkortets monteringshål / ВАЖНО: Совместите монтажные отверстия
материнской платы со стойками / 重要：マザーボードの取付穴とスタンドオフが一致することを確認してください / 重要：需要找到与主板安装孔相匹配的螺柱 / 重要：須找到跟主機板安裝孔相匹配的螺柱
