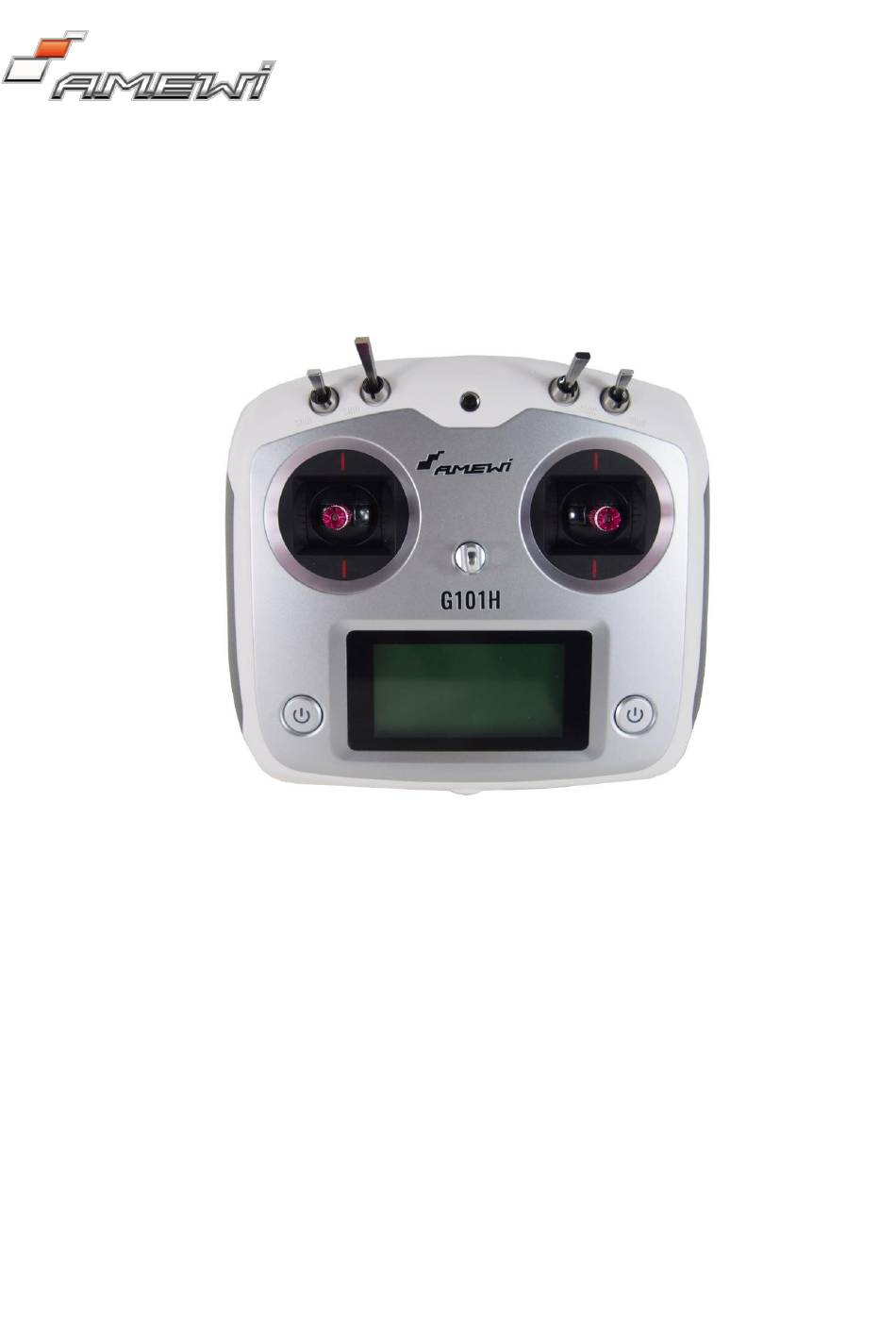

- Page 1 G101H ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS...
-
Page 2: Einstellungsmenü Aufrufen
G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS The instructions in English can be found starting on page 15. AUF WERKSEINSTELLUNGEN ZURÜCKGESETZT Die Fernsteuerung G101H wurde zuvor auf die Werkseinstellungen zurückgesetzt. Nun sollen die von uns empfohlenen Funktionsein- stellungen schrittweise (wieder) vorgenommen werden. 1. EINSTELLUNGSMENÜ AUFRUFEN Um den Bildschirm zunächst zu entsperren, wird auf dem Touchscreen das „Schloss-Symbol“... - Page 3 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Im Folgemenü kann nun die Dauer von „5 Minutes“ bis zur Verriegelung ohne Aktivität ausgewählt werden. Die Einstellung wird automatisch gespeichert. Über den Pfeil ganz oben links lässt sich anschließend wieder in das vorherige Hauptmenü zurückkehren.
- Page 4 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Im sich öffnenden Untermenü „Ch Type“ stehen insgesamt fünf Auswahlmöglichkeiten zur Verfügung. Bitte oben links den Punkt „VRx“ durch Antippen auswählen. Es wird ohne weiteres Zutun automatisch auf „VrA“ umstellt. In der „Channel 6“-Übersicht wird nun unten rechts „VrA“...
- Page 5 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Im Folgenden wird nun auf das Feld „VrA“ unten rechts getippt, um ein weiteres Untermenü zu öffnen. Dort sind zwei Auswahlmög- lichkeiten zu finden, wovon bitte der Punkt „VrB“ ausgewählt wird. Es wird ohne weiteres Zutun automatisch auf „VrB“ umstellt. In der „Channel 7“-Übersicht wird nun unten rechts „VrB“...
- Page 6 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Abschließend wird von „Channel 8“ zu „Channel 9“ gewechselt. Hier werden zunächst wieder dieselben Schritte wie zuvor durchge- führt, um das Folgemenü „Ch Type“ zu erreichen. Dort angelangt wird bei den Auswahlmöglichkeiten unten links auf „SWx“ geklickt, sodass sich der Kanal zunächst automatisch auf „SwA“...
- Page 7 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Die Funktionseinstellungen für „Aux. Channels“ sind damit beendet. Bitte jetzt ganz oben links auf den Pfeil tippen, um in das Haupt- menü zurückzukehren. 4. „MIX“ EINSTELLEN Zurück im Hauptmenü wird dort nun zum Unterpunkt „Mix“ gescrollt und dieser ausgewählt. Im sich öffnenden Menü wird durch ein Antippen zunächst zu „On“...
- Page 8 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Als nächstes wird beim Punkt „Slave“ der Kanal von „Ch2“ zu „Ch5“ geändert. Hierfür wird auf das Feld „Ch2“ rechts angetippt, um im sich öffnenden Folgemenü die Zahl 5 über die Pfeiltasten links einzustellen und anschließend unten mit dem „Haken“ zu bestätigen.
- Page 9 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Wenn die empfohlenen Werte für „Neg“ und „Pos“ entsprechend angewählt sind, wird jeweils am Ende über den Haken unten links die Einstellung einmal bestätigt. Bei „Neg“ wird jetzt -70% und bei „Pos“ +70% angezeigt. Fertig.
- Page 10 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Wichtig: Im nächsten Schritt bei „Mix 2“ muss zuerst „Slave“ von „Ch2“ auf „Ch5“ umgestellt werden. Ohne Beachtung dieser Reihenfolge werden die Änderungen nicht korrekt übernommen. Es wird bei Missachtung auch keinerlei Fehlermeldung angezeigt! Nachdem „Slave“...
- Page 11 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Als nächstes wird „Mix 3“ angepasst. Dabei wird wieder wie folgt vorgegangen: Nachdem oben links die Nr. 3 ausgewählt wurde, wird „Master“ zunächst von „Ch1“ auf „Ch3“, anschließend „Slave“ von „Ch2“ auf „Ch5“ sowie dann „Neg“ zu -70% und „Pos“ zu +70% geändert.
- Page 12 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Danach wird oben links das Feld „Ch1“ angetippt, um im sich öffnenden Folgemenü über die weiteren Auswahlmöglichkeiten „Ch2“ auszuwählen. Hier wird im Anschluss ebenfalls „Exp.“ von 0 zu -70 verändert. Nach selber Vorgehensweise wird danach „Ch4“ aus-...
- Page 13 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Damit sind die Funktionseinstellungen für „Rate/Exp.“ beendet und über den Pfeil oben links wird ins Hauptmenü zurückgekehrt. 6. „REVERSE“ EINSTELLEN Zurück im Hauptmenü wird nun nach oben zum Punkt „Reverse“ gescrollt und dieser ausgewählt. Im sich öffnenden Folgemenü...
- Page 14 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Abschließend wird über den Pfeil oben links ins Hauptmenü zurückkehrt. Ein erneutes Betätigen des Pfeils oben links führt zum Startbildschirm. Durch ein längeres Drücken des „Werkzeug-Symbols“ wird der Bildschirm wieder verriegelt.
-
Page 15: Reset To Factory Settings
G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS RESET TO FACTORY SETTINGS The remote control G101H was previously reset to the factory settings. Now the function settings recommended by us are to be made (again) step by step. 1. ENTER THE SETTINGS MENU To unlock the screen first, the "lock symbol"... - Page 16 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS In the subsequent menu, the duration from "5 minutes" until locking without activity can now be selected. The setting is saved au- tomatically. The arrow at the top left can then be used to return to the previous main menu.
- Page 17 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS In the submenu "Ch Type" that opens, a total of five selection options are available. Please select the item "VRx" at the top left by tapping on it. The system automatically switches to "VrA" without any further action. In the "Channel 6" overview, "VrA" is now displayed at the bottom right.
- Page 18 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS In the following, tap on the "VrA" field at the bottom right to open another submenu. There you will find two options, please select the item "VrB". It is automatically switched to "VrB" without any further action. In the "Channel 7" overview, "VrB" is now displayed at the bottom right.
- Page 19 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Finally, change from "Channel 8" to "Channel 9". Here, the same steps as before are carried out to reach the next menu "Ch Type". Once there, click on "SWx" in the selection options at the bottom left so that the channel is automatically set to "SwA".
- Page 20 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS The function settings for "Aux. Channels" are now finished. Now tap the arrow at the top left to return to the main menu. 4. SET „MIX“ Back in the main menu, scroll to the sub-item "Mix" and select it. In the menu that opens, switch to "On" so that further menu items appear.
- Page 21 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Next, the channel is changed from "Ch2" to "Ch5" under "Slave". To do this, tap on the field "Ch2" on the right to set the number 5 in the subsequent menu that opens using the arrow keys on the left and then confirm with the "tick" at the bottom. Ch5" is now displayed for "Slave".
- Page 22 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS If the recommended values for "Neg" and "Pos" are selected accordingly, the setting is confirmed once at the end via the tick at the bottom left. "Neg" now shows -70% and "Pos" +70%. Done.
- Page 23 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Important: In the next step at "Mix 2", "Slave" must first be changed from "Ch2" to "Ch5". If this sequence is not observed, the changes will not be applied correctly. No error message will be displayed if this is not observed! After "Slave"...
- Page 24 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Next, "Mix 3" is adapted. The procedure is again as follows: After selecting No. 3 at the top left, "Master" is first changed from "Ch1" to "Ch3", then "Slave" from "Ch2" to "Ch5" and then "Neg" to -70% and "Pos" to +70%. Done.
- Page 25 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Then tap the field "Ch1" in the top left-hand corner to select "Ch2" from the other options in the menu that opens. Here, "Exp." is also changed from 0 to -70. Following the same procedure, "Ch4" is then selected and "Exp." is also changed from 0 to -70. Done.
- Page 26 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS This concludes the function settings for "Rate/Exp." and the arrow at the top left returns to the main menu. 6. SET „REVERSE“ Back in the main menu, scroll up to the item "Reverse" and select it. In the following menu that opens, the channels "Ch2", "Ch4", "Ch5"...
- Page 27 G101H | ANLEITUNG / INSTRUCTIONS: FUNKTIONSEINSTELLUNGEN / FUNCTION SETTINGS Finally, the arrow at the top left returns to the main menu. Pressing the arrow at the top left again takes you back to the start screen. Pressing and holding the "tool symbol" locks the screen again.
