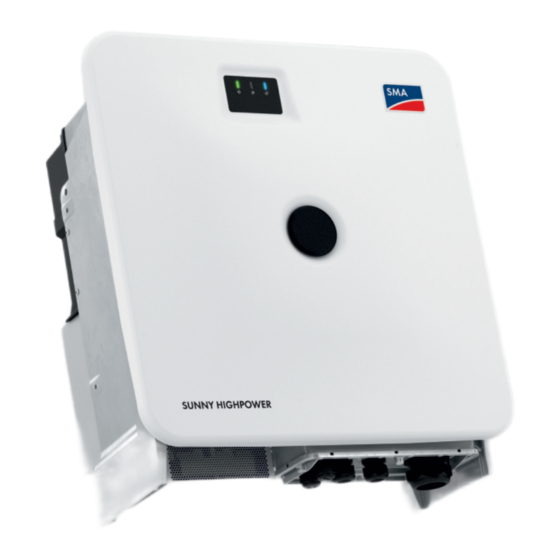

SUNNY HIGHPOWER PEAK3
SHP 100-JP-21 / SHP 143-JP-21
eManual
SHPxxx-JP-21-IS-xx-10 | Version 1.0

Advertisement

loading
Need help?

Need help?

Do you have a question about the SUNNY HIGHPOWER PEAK3 SHP 100-JP-21 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SMA SUNNY HIGHPOWER PEAK3 SHP 100-JP-21

Summary of Contents for SMA SUNNY HIGHPOWER PEAK3 SHP 100-JP-21

  • Page 1 SUNNY HIGHPOWER PEAK3 SHP 100-JP-21 / SHP 143-JP-21 eManual SHPxxx-JP-21-IS-xx-10 | Version 1.0...
  • Page 2 ENGLISH Quick Reference Guide ............3 日本語 クイックガイド ..............13 Instructions ................24 SHPxxx-JP-21-IS-xx-10...

  • Page 3: Legal Provisions

    Legal Provisions Legal Provisions The information contained in these documents is the property of SMA Solar Technology AG. No part of this document may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, be it electronic, mechanical, photographic, magnetic or otherwise, without the prior written permission of SMA Solar Technology AG.

  • Page 4: Target Group

    The latest version of this document and the comprehensive manual for installation, commissioning, configuration and decommissioning are to be found in PDF format and as eManual at www.SMA- Solar.com. You will find the QR code that links to the eManual on the title page of this document.

  • Page 5: Symbols In The Document

    SMA Solar Technology AG 1 Information on this Document NOTICE Indicates a situation which, if not avoided, can result in property damage. Symbols in the Document Icon Explanation Information that is important for a specific topic or goal, but is not safety-relevant Section in which the installation and commission- ing process is illustrated graphically.

  • Page 6: Intended Use

    Unauthorized alterations can be dangerous and lead to personal injury. In addition, an unauthorized alteration will void guarantee and warranty claims and in most cases terminate the operating license. SMA Solar Technology AG shall not be held liable for any damage caused by such changes.

  • Page 7: Important Safety Instructions

    This document does not replace any regional, state, provincial, federal or national laws, regulations or standards that apply to the installation, electrical safety and use of the product. SMA Solar Technology AG assumes no responsibility for the compliance or non-compliance with such laws or codes in connection with the installation of the product.
  • Page 8 2 Safety SMA Solar Technology AG DANGER Danger to life due to electric shock when touching live system components in case of a ground fault If a ground fault occurs, parts of the system may still be live. Touching live parts and cables results in death or lethal injuries due to electric shock.
  • Page 9 SMA Solar Technology AG 2 Safety WARNING Risk of injury due to toxic substances, gases and dusts. In rare cases, damages to electronic components can result in the formation of toxic substances, gases or dusts inside the product. Touching toxic substances and inhaling toxic gases and dusts can cause skin irritation, burns or poisoning, trouble breathing and nausea.
  • Page 10 2 Safety SMA Solar Technology AG CAUTION Risk of injury due to weight of product Injuries may result if the product is lifted incorrectly or dropped while being transported or mounted. • Transport and lift the product carefully. Take the weight of the product into account.
  • Page 11 SMA Solar Technology AG 2 Safety NOTICE Damage to the inverter due to switching operations on the transformer If voltages are present in the inverter, switching operations on the transformer can lead to large fluctuations in the voltage in the inverter. Large fluctuations in voltage can damage components in the inverter.

  • Page 12: Symbols On The Product

    3 Symbols on the Product SMA Solar Technology AG Symbols on the Product Icon Explanation Beware of electrical voltage The product operates at high voltages. Beware of hot surface The product can get hot during operation. Observe the documentations Observe all documentations supplied with the product.
  • Page 13 SMA Solar Technology AG 法的規定 法的規定 本書に記載されている情報は、SMA Solar Technology AGの所有物です。SMA Solar Technology AGの書面による事前の許可なしに、この文書を一部でも複製を作成した り、情報検索システムに保存したり、または転送したりすることは、電子的方法、 機械的方法、写真、磁気またはその他の方法など、形式や方法の如何を問わず一切 禁じられています。ただし、製品の評価、または他の正当な目的で内部で使用する 場合に限り、本書を複製することができ、事前に許可を得る必要はありません。 SMA Solar Technology AGは、本文書または本文書で説明するいかなる装置および/ま たはソフトウェアに関して、明示的または黙示的を問わず、暗黙に提示されている あらゆる有用性、商品性、またはいかなる特定の目的に対する適合性などこれらに 限らず、一切の表明も保証もいたしません。そのような表明または保証は、明示的 に免責されます。SMA Solar Technology AGおよびその販売業者またはディーラーは、 いかなる条件下にあっても間接的、偶発的、または結果的な損害に対する責任を負 いません。 暗黙の保証の例外は法の定める次第でいかなる場合においても適用されず、このた め上記の例外は適用されません。 仕様は予告なく変更されることがあります。あらゆる手段を講じて、本文書を完 全、正確かつ最新のものにしています。しかし、製品の改善のためや実地での使用 体験に基づき、SMA Solar Technology AGが予告なしにあるいは契約条件に従い、仕様 を変更する可能性がありますので、対象読者の皆様はこの点にご留意ください。本 文における脱落、誤植、演算誤差またはリスト作成エラーなど、あるいはそれに限...
  • Page 14 法的規定 SMA Solar Technology AG 発行日： 2023/04/17 Copyright © 2023 SMA Solar Technology AG. All rights reserved. SHPxxx-JP-21-IS-xx-10 クイックガイド...
  • Page 15 SMA Solar Technology AG 1 本書について 本書について 適用範囲 本書は、次の装置を対象としています。 • SHP 100-JP-21 (Sunny Highpower PEAK3-JP 100) • SHP 143-JP-21 (Sunny Highpower PEAK3-JP 143) 対象読者 本書で説明している作業は、必ず、適切な資格を持っている設置担当者だけが行っ てください。設置担当者に必要な条件は、次の通りです。 • SMAパワーコンディショナを安全に切断する方法を知っていること • パワーコンディショナの仕組みや操作方法に関する知識を持っていること • 電気機器・設備の設置、修理、使用に伴う危険やリスクに対処する訓練を受け ていること。 • 電気機器・設備の設置と始動の訓練を受けていること。 • すべての適用される法律と規格に関する知識を持っていること。 • 本書の内容ならびに安全上の注意を理解し、これに従うこと 本書の内容と構成...
  • Page 16 1 本書について SMA Solar Technology AG 注記 回避しなければ物的損害を招くおそれがある状況を示します。 本書中の記号について 記号 説明 特定のテーマや目的には重要な情報を示 します。 設置および試運転調整手順が図解で説明 されているセクション SHPxxx-JP-21-IS-xx-10 クイックガイド...
  • Page 17 SMA Solar Technology AG 2 安全について 安全について 使用目的 Sunny Highpowerはトランスレス方式の太陽光発電パワーコンディショナで、 太陽電 池モジュールから送られてくる直流電流を三相交流電流に変換し、適切な外部変圧 器を介して三相交流電流を一般の電力系統に供給します。 Sunny Highpower 100を使えば、現地で適用される接続要件を満たしながら、三相交流 電流を直接低圧系統に供給することができます。 本製品は産業環境で使用するものです。 EN55011に従い、製品はサードパーティ製無線通信の距離が30 m以上空く場所での み運転するようにしてください。 本製品はIEC 60721-3-4のクラス4C2に準拠しており化学活性物質の存在する環境で使 用することができます。 当製品は屋内および屋外での使用に適しています。 屋内で使用する場合、設置場所の換気装置が発生する電力損失を散逸させられなけ ればなりません。 この製品を運転できるのは、IEC 61730規格の適用等級Aに準拠した保護等級IIを満た す太陽電池モジュールを設置している場合だけです。太陽電池モジュールは本製品 と互換性がある必要があります。 本製品は必ず適切な高圧変圧器と接続して運転してください。低圧側はスター型で 設定し、必ず中性点を接地します（高圧変圧器の要件について詳しくは、www.SMA- Solar.comの技術情報「高圧変圧器の重要な要件」を参照してください）。 本製品は変圧器を内蔵していないため、ガルバニック絶縁がされていません。本製 品を出力が接地されている太陽光発電モジュールで運転しないでください。製品を 破壊するおそれがあります。本製品はフレームが接地されている太陽光発電モジュ ールで運転できます。 すべての部材について、常に仕様一覧にある環境条件の範囲および取り付けの要件 を必ず守ってください。 本SMA製品は同梱の説明書、および設置場所で適用される法律、法規制、規格、指 令に必ず従った方法で使用してください。記載の指示に従わずに使用すると、怪我 や物的損傷を招くおそれがあります。...
  • Page 18 2 安全について SMA Solar Technology AG 本書は製品の設置場所、電気安全および使用に適用される地域、地方、州、連邦、 国の法律、規制および規格に代わるものではありません。SMA Solar Technology AG は、製品の設置場所に関してこうした法律や慣例への順守または不順守には一切責 任を負いません。 製品の銘板は、決して剥がさないでください。 重要な安全上の注意事項 後ほど参照できるよう、本書は保管しておいてください。 この章には、本製品を用いて作業を行う際に常時順守すべき安全上の注意が記載さ れています。 本製品は国際的な安全要件に従い設計および試験されています。細心の注意を以て 製造しておりますが、本製品も電気・電子機器すべてと同様にリスクは残存してい ます。人的及び物的損害を回避し、長期的に安定した運転を可能にするために、本 章を注意深く読み、必ず安全注意事項を守ってください。 危険 通電部品またはDCケーブルとの接触による感電死の危険 光に当てられている間、太陽電池モジュールはDCケーブルに流れる非常に高いDC 電圧を作り出します。DCケーブルに触れると、感電により致死事故や重傷を招く おそれがあります。 • 絶縁処理されていない部品やケーブルには触れないでください。 • パワーコンディショナと太陽電池アレイ間に外部DC負荷開閉器（負荷開閉器 を含む接続箱など）を取り付けます。 • 外部DC負荷開閉器（負荷開閉器を含む接続箱など）を介してパワーコンディ ショナから太陽電池アレイの接続を解除します。再接続されないよう、DC負 荷開閉器のスイッチを確実に切ります。 • 製品の電源を落とし、装置での作業前に誤って再接続されないようにしてく ださい。 • 作業時には、必ず、適切な個人用保護具を着用してください。...
  • Page 19 SMA Solar Technology AG 2 安全について 危険 地絡発生時に通電しているシステムコンポーネントに接触し感電死する危 険あり 地絡が生じた際、システムの部品にはまだ電圧がかかっていることがあります。 通電部品や通電しているケーブルに触れると、感電により致死事故や重傷を招く おそれがあります。 • 製品の電源を落とし、装置での作業前に誤って再接続されないようにしてく ださい。 • 太陽電池モジュールのケーブルの絶縁部以外には触れないでください。 • 太陽電池アレイの土台やフレームに触れないでください。 • 地絡が発生している太陽電池ストリングをパワーコンディショナに接続しな いでください。 危険 過電圧保護がされていない場合、過電圧発生時に感電死する危険あり （例えば雷などが原因で起こる）過電圧は、過電圧保護がなされていない場合 は、建物内の同じネットワークに接続されている他の機器に、ネットワークケー ブルまたはデータケーブル経由で伝導する可能性があります。通電部品や通電し ているケーブルに触れると、感電により致死事故や重傷を招くおそれがありま す。 • 同一ネットワーク上の全ての機器は、設置されている過電圧保護に結合され ている事を確認してください。 • ネットワークケーブルを屋外に敷設する場合は、屋外にある製品から屋内の ネットワークへのネットワークケーブルの推移点において、適切な過電圧保 護を行うようにしてください。 • 製品のイーサネットインターフェースは「TNV-1」に分類され、最大1.5 kVの 過電圧に対する保護を行います。 クイックガイド...
  • Page 20 2 安全について SMA Solar Technology AG 警告 火災または爆発による致死事故の危険 不具合状態にあると、稀に、製品内に爆発性をもつ混合ガスが生成されることが あります。この状態でスイッチを運転に切り替えると、製品内で火災を引き起こ したり、爆発を引き起こしたりするおそれがあります。飛散するまたは高熱の破 片等が原因で死亡または致死事故を招くおそれがあります。 • エラーが発生した場合には、製品に直接何もアクションを行わないようにし てください。 • 認められた関係者以外による製品の取扱いを禁止します。 • 外部接続開放装置を介してパワーコンディショナから太陽電池アレイの接続 を開放します。接続開放装置がない場合、DC電力がパワーコンディショナに かからなくなるまでお待ちください。 • ACブレーカの接続を解除するか、すでにトリップしている場合は接続を解除 したままにして、再接続されないようにしてください。 • 有害物質を取り扱う際は必ず個人用保護具（安全グローブ、安全ゴーグル、 顔面保護具、呼吸用保護具など）を着用して、製品への作業（トラブルシュ ーティング、修理作業など）を行ってください。 警告 有毒物質、ガス、埃などによる怪我のおそれがあります。 稀に、電子部品へのダメージにより製品内に有毒物質やガス、埃などが形成され ることがあります。有毒物質への接触や有毒ガス・埃などの吸引により、肌の炎 症や火傷、中毒、呼吸困難や吐き気といった症状を引き起こすおそれがありま す。 • 有害物質を取り扱う際は必ず個人用保護具（安全グローブ、安全ゴーグル、 顔面保護具、呼吸用保護具など）を着用して、製品への作業（トラブルシュ ーティング、修理作業など）を行ってください。 • 認められた関係者以外による製品の取扱いを禁止します。...
  • Page 21 SMA Solar Technology AG 2 安全について 警告 電圧計が破損していると過電圧により感電死する危険あり 過電圧により電圧計が破損し、その結果、電圧計内部に電圧が残ることがありま す。電圧計の通電部品に触れると、感電により致死事故や重傷を招くおそれがあ ります。 • パワーコンディショナの最大AC/DC電圧に対応するよう設計された測定範囲 の電圧計のみをご使用ください。 注意 高温部による火傷の危険 運転中に本体表面の一部が高温になる可能性があります。熱くなった本体部分に 触れると、火傷を負うおそれがあります。 • 運転中は、パワーコンディショナの本体カバー以外に触れないでください。 • パワーコンディショナが充分冷めるまで待ったうえで、本体に触れるように してください。 注意 製品の重量による危険 製品の運送時や取付け時に、誤った方法で持ち上げたり落としたりすると、怪我 をするおそれがあります。 • 運送の際には、製品を慎重に持ち上げてください。製品の重量を考慮してく ださい。 • 作業時には、必ず、適切な個人用保護具を着用してください。 • 製品の運送には取っ手または吊り上げ具を使用してください。製品の重量を 考慮してください。 • 取っ手を利用して運送する場合には必ずすべての取っ手を使用してくださ い。 • 吊り具の取付け箇所として取っ手を使用しないでください（ストラップ、ロ...
  • Page 22 2 安全について SMA Solar Technology AG 注記 砂、埃や湿気の侵入による損傷 砂、埃や湿気の侵入によって、パワーコンディショナが故障し、機能が損なわれ るおそれがあります。 • 湿気が基準内で、かつ砂や埃のない環境にある場合のみ製品を開けることが できます。 • 埃が舞っている場合や雨が降っている場合には製品を開けないでください。 • 本体の開口部すべてをしっかりと閉じてください。 注記 静電気による損傷 パワーコンディショナの電気部品に触れると、静電気が発生してパワーコンディ ショナが破損するおそれがあります。 • 部品に触れる前に、必ず身体の一部を接地してください。 注記 変圧器の運転切替による、パワーコンディショナの損傷 パワーコンディショナに電圧がかかっている場合に、変圧器の運転切替を行う と、パワーコンディショナ内の電圧に大きな変動が生じるおそれがあります。こ の大きな電圧変動により、パワーコンディショナ内の部品が破損するおそれがあ ります。 • 変圧器の運転切替を行う際は、必ず先に電源からパワーコンディショナの接 続を解除して行ってください。 注記 洗剤の使用による製品の損傷 洗剤を使用すると製品や部品を傷つけることがあります。 • 製品や部品の清掃には、必ずきれいな水を湿らした布を使用してください。 国別データセットが正しく設定されていること。 お使いになる国および目的に有効でない国別データセットを選択すると、太陽 光発電システムに障害を引き起こし、電力会社側との問題をきたします。国別...
  • Page 23 SMA Solar Technology AG 3 製品に付けられた標識 製品に付けられた標識 記号 説明 危険電圧に注意 運転中に高電圧がかかります。 高温面に注意 運転中に高温になるおそれがあります。 技術資料に記載の内容を遵守 製品に同梱されている技術試料の内容すべてに従ってください。 パワーコンディショナ 緑色のLEDと共に、この標識でパワーコンディショナが運転中であ ることを示します。 技術資料に記載の内容を遵守 赤色のLEDと共に、この標識でエラーを示します。 データ送信 青色のLEDと共に、このシンボルでネットワーク接続の状態を示し ます。 クイックガイド SHPxxx-JP-21-IS-xx-10...
  • Page 24 Instructions Scope of delivery 梱包内容 Mounting location 設置場所 90°... 80° +60 °C (+140 °F) –25 °C (−13 °F) IP65 (Type 4X) 98 kg max. 3000 m 4K4H, 4S2, 4C2 (216 lb) 0° (max 9843 ft) outdoor SHPxxx-JP-21-IS-xx-10...
  • Page 25 Mounting and preparing the connection 設置と接続の準備 767.5 40 − 60 376.7 393.4 SHPxxx-JP-21-IS-xx-10...
  • Page 26 2x 2x 2x 2x 2x 2x TX40 TX40 ±2 M32x1.5 M63x1.5 1 PV combiner box 2 PV combiner boxes M32x1.5 18-25 mm M32x1.5 12-20 mm M32x1.5 12-20 mm SHPxxx-JP-21-IS-xx-10...
  • Page 27 Mounting 設置 4x 4x 4x 90° 2x 2x 98 kg TX40 12 ± 2 Nm 3x 3x 3x 4x 4x TX40 8 ± 0.5 Nm SHPxxx-JP-21-IS-xx-10...
  • Page 28 AC connection AC接続 max. 250 A max. 250 A 50 to 150 mm 120 or 150 mm 30 mm 27 to 48 mm   50 to 95 mm 20 Nm 120 to 150 mm   30 Nm SHP 100-JP-21 SHP 143-JP-21 / 電圧230V、...
  • Page 29 SHP 100-JP-21 SHP 143-JP-21 / 公称出力電 336 V ~ 483 V AC, range (@420 V AC) 圧420V時の公称出力電圧 範囲 / 公称出力電 352 V ~ 506 V AC, range (@440 V AC) 圧440V時の公称出力電圧 範囲 / 公称出力電 480 V ~ 600 V AC, range (@550 V AC) 圧550V時の公称出力電圧...
  • Page 30 Connecting the network ネットワークケーブルの接続 Cable type: 100BaseTx min. Cat5e RJ45 of Cat5, Cat5e SF/UTP, S/UTP, SF/FTP or S/FTP UV resist for outdoor max. 50 m SHPxxx-JP-21-IS-xx-10...
  • Page 31 DC connection DC接続 1 or 2 PV combiner boxes: 38 mm to 185 mm M10/12 C H O 2 PV combiner boxes M10/12 M10/12 SW16 SW16 c l i c k S 16 1 PV combiner box 24 ±2 Nm SHPxxx-JP-21-IS-xx-10...
  • Page 32 SHP 100-JP-21 SHP 143-JP-21 Max. generator power / 接続 200 kWp 286 kWp 可能 最大PVパネル容量 / 最大入力電圧 1100 V 1500 V DC, max / 公称出力電 620 V ～ 1000 V DC, MPP @ 420 V AC 圧420V時のMPP電圧範囲 / 公称出力電 645 V ～ 1000 V DC, MPP @ 440 V AC 圧440V時のMPP電圧範囲...
  • Page 33 Commissioning 試運転調整 18 Nm (159 in-lb) Configuration SHPxxx-JP-21-IS-xx-10...
  • Page 34 The password is also the system password. It is required You must change the password before proceeding. for system registration in Sunny Portal. Assign a uniform password to all SMA devices in the system. English English Language...
  • Page 35 Type of communication IP address of the inverter Status WLAN Firmware version: Ethernet Select a configuration option: Type of communication SMA Grid Guard-Code Skip configuration Disconnecting from voltage sources 製品の接続を電源から外す >5 min PV+/PV 0 . 0 V 0 . 0 V PV+/ 0 .
  • Page 36 System data 太陽光発電システムのデータ 絶縁方式 非ガルバニック絶縁 IEC 60664-1 準拠の過電圧カテゴリー II (DC)、III (AC) IEC 61140準拠の保護クラス AC / DC共用漏電監視ユニット 一体型 最大許容相対湿度（結露） 100 % IEC 60721-3-4に準拠する広湿度範囲 0 % ～ 100 % 本体内の汚染度 本体外の汚染度 Contact お問い合わせ https://go.sma.de/service SHPxxx-JP-21-IS-xx-10...
  • Page 38 Sunny Portalへの登録に必要となるログインデータおよびWLANパスワード 製造番号 施工者用パスワード ユーザー用パスワード www.SMA-Solar.com...
