ARXP BOX4 180DSS
cod. 96606 Rev00_02022023 - BG
High pressure washer
Original instructions
Idropulitrice alta pressione
Istruzioni originali
Водоструйна машина
Превод на оригиналните инструкции
Vysokotlaký čistič
Překlad originálního návodu
Højtryksrenser
Oversættelse af den originale brugsanvisning
Hochdruckreiniger
Übersetzung der Originalanleitung
Πλυστικό μηχάνημα υψηλής πίεσης
Μετάφραση των γνήσιων οδηγιών
Hidrolimpiadora de alta presión
Traducción de las instrucciones originales
Kõrgsurvepesur
Originaaljuhendi tõlge
Korkeapainepesuri
Alkuperäisten ohjeiden käännös
Nettoyeur haute pression
Traduction des instructions originales
Visokotlačni uređaj za pranje
Prijevod izvorne upute
Nagynyomású tisztítóberendezés
Az eredeti utasítások fordítása
Aukšto slėgio plautuvas
Originalių instrukcijų vertimas
Augstspiediena mazgātājs
Oriģinālās rokasgrāmatas tulkojums
Hogedrukreiniger
Vertaling van de originele gebruiksaanwijzing
Høytrykksvasker
Oversettelse av den originale bruksanvisningen
Myjka ciśnieniowa
Tłumaczenie oryginału instrukcji
Lavadora a alta pressão
Tradução das instruções originais
Aparat de spălat cu înaltă presiune
Traducerea instrucţiunilor originale
Моечная машина высокого давления
Перевод оригинальных инструкций
Vysokotlakový čistič
Preklad pôvodného návodu
Visokotlačni čistilec
Prevod izvirnih navodil
Högtryckstvätt
Översättning av bruksanvisning i original
Yüksek basınçlı yıkama makinesi
Orijinal talimatların tercümesi
Мийка високого тиску
Переклад оригінальна інструкція
EN
IT
BG
CS
DA
DE
EL
PT
ES
ET
FI
FR
HR
HU
LT
LV
NL
NO
PL
PT
RO
RU
SK
SL
SV
TR
UK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BOX4 180DSS and is the answer not in the manual?

Questions and answers

Related Manuals for ARXP BOX4 180DSS

Summary of Contents for ARXP BOX4 180DSS

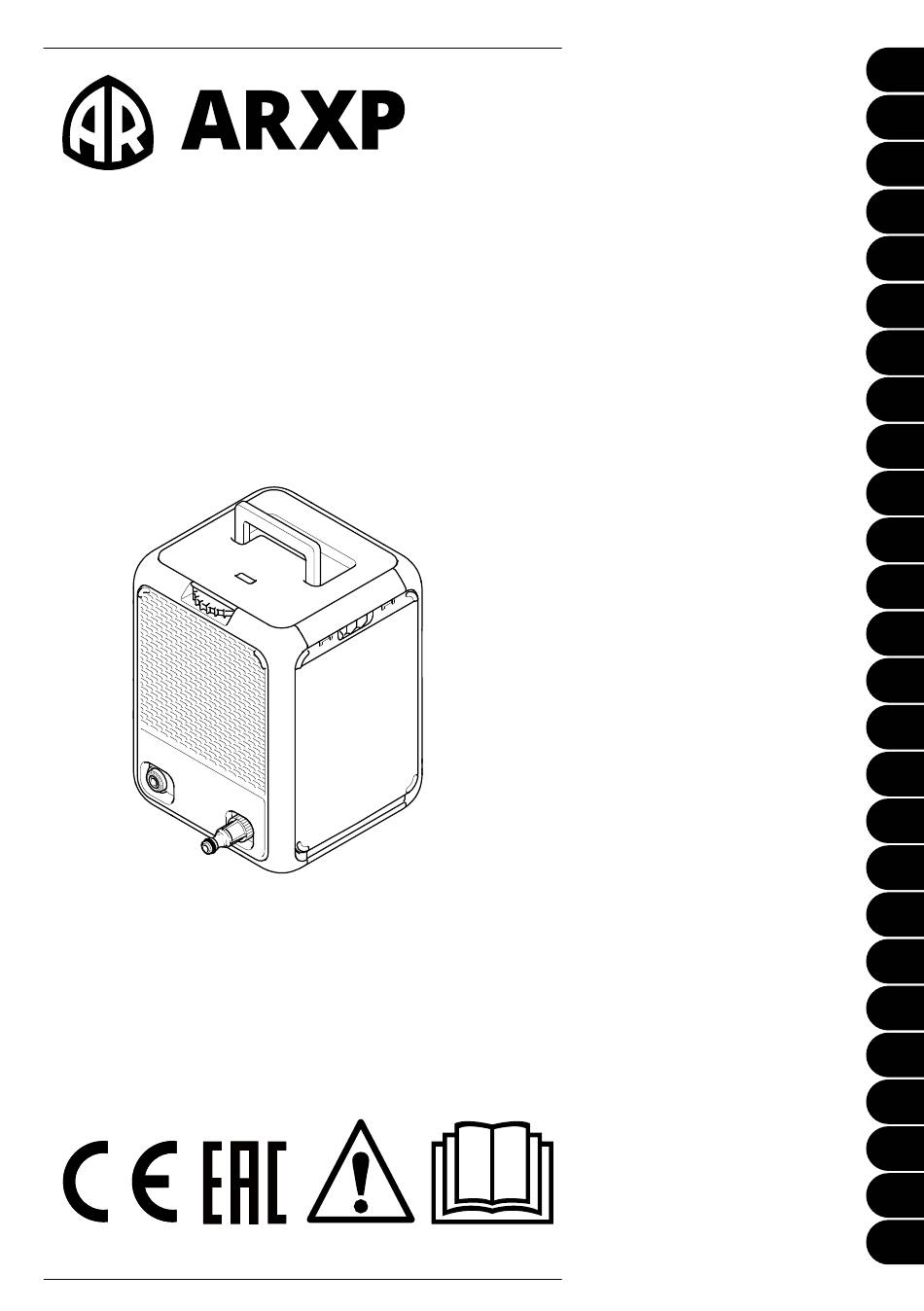

  • Page 1 Превод на оригиналните инструкции Vysokotlaký čistič Překlad originálního návodu Højtryksrenser Oversættelse af den originale brugsanvisning Hochdruckreiniger Übersetzung der Originalanleitung ARXP BOX4 180DSS Πλυστικό μηχάνημα υψηλής πίεσης Μετάφραση των γνήσιων οδηγιών Hidrolimpiadora de alta presión Traducción de las instrucciones originales Kõrgsurvepesur Originaaljuhendi tõlge Korkeapainepesuri Alkuperäisten ohjeiden käännös...
  • Page 2 Please read these instructions carefully before use. Please retain these instructions for future reference. In case of problems or difficulties, please contact the consumer helpline: supporth@annovireverberi.it Page: 7-16 Leggere attentamente queste istruzioni prima dell’uso. Conservare queste istruzioni per future consultazioni. In caso di problemi o difficoltà, contattate l’helpline consumatori: supporth@annovireverberi.it Pagina: 17-27 Прочетете...
  • Page 4 Ø13...
  • Page 5 SPEED SPEED SPEED SPEED 30% ENERGY FULL SAVING PERFORMANCE...
  • Page 6 C1 C2 Watch the instructional video! Guarda il video didattico! Watch the instructional video! Guarda il video didattico! 1 ÷ 25 m 25 ÷ 50 m Volt 220 - 240 V~ 2 x 1,5 mm 2 x 2,5 mm...

  • Page 7: Safety Instructions

    English SAFETY INSTRUCTIONS 1.1 The appliance you have purchased is a technologically advanced product designed by one of the leading European manufacturers of high pressure washers. To obtain the best performance from your unit, read this booklet carefully and follow the instructions each time you use it.
  • Page 8 English 0 Switch “OFF” position Switch “ON” position SPEED SPEED Guaranteed sound power level Prohibition sign, informs users that local regulations may prohibit connection of the product to the drinking water supply system. Danger sign, warns users not to direct the water jet at people, animals, electrical equipment or the product itself.
  • Page 9 English SAFETY RULES/RESIDUAL RISKS SAFETY “DO NOTS” 3.1.1 W . DO NOT allow children to use the appliance; supervise them to ensure arning that they do not play with it. 3.1.2 W . High pressure jets may be dangerous if incorrectly used. arning 3.1.3 W .
  • Page 10 English 3.1.17 W . DO NOT alter the original diameter of the spray head nozzle. arning 3.1.18 W . DO NOT move the appliance by pulling on the ELECTRIC CABLE. arning 3.1.19 W . DO NOT allow vehicles to drive over the high pressure hose. arning 3.1.20 W .
  • Page 11 English 3.2.12 W . Water that has passed through backflow preventers is considered to arning be non-potable. 3.2.13 W . Maintenance and/or repair of electrical components MUST be carried arning out by qualified staff. 3.2.14 W . DISCHARGE residual pressure before disconnecting the hose from the appliance. arning 3.2.15 W .
  • Page 12 English GENERAL INFORMATION (FIG.1)/PAGE 3 INSTALLATION (FIG.2)/PAGE 4 Use of the manual Assembly The manual forms an integral part of the appliance and should be Warning - danger! kept for future reference. Please read it carefully before installing/ All installation and assembly operations must be per- using the unit.
  • Page 13 English onto unwashed surfaces. INFORMATION ON USE OF THE APPLIANCE (FIG.4)/PAGE 5 In some cases, scrubbing with brushes is needed to remove dirt. Controls High pressure is not always the best solution for good cleaning - Starter device (H). results, since it may damage some surfaces. The finest adjustable Set the starter device on (ON/1) to operate the motor in "Energy nozzle jet setting or the rotating nozzle should not be used on Saving"...

  • Page 14: Troubleshooting

    English TROUBLESHOOTING Problem Possible causes Remedy Nozzle worn Replace nozzle Water filter fouled Clean filter (L) (fig.5) Insufficient water supply Turn on water supply tap fully Air being sucked into system Check tightness of hose fittings Pump does not reach working Switch off the appliance and keep depressing and releas- pressure Air in pump...

  • Page 15: Warranty

    We, Annovi Reverberi S.p.A, declare that the following Annovi Reverberi Machine(s): Designation of machine High pressure washer Model No. ARXP BOX4 180DSS Rated power 2,5 kW conform(s) to the following European Directives: 2006/42/EC, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU and 2000/14/EC (Italian Legislative Decree 262/2002) and are (is) manufactured in accordance with the following standards or standardised documents: EN 60335-1;...

  • Page 16: Technical Data

    English Technical Data Technical Data Unit ARXP BOX4 180DSS Flow rate l/min Maximum flow rate l/min 8,33 Pressure Maximum pressure Power Maximum inlet temperature °C Maximum inlet pressure Gun repulsive force at maximum pressure 14,2 Pump oil type II /...

  • Page 17: Istruzioni Per La Sicurezza

    Italiano ISTRUZIONI PER LA SICUREZZA 1.1 La macchina da Voi acquistata è un prodotto ad alto contenuto tecnologico realizzato da una delle più esperte ditte europee di idropulitrici ad alta pressione. Per ottenere il meglio delle prestazioni, abbiamo compilato queste righe da leggere attentamente e osservare a ogni utilizzo.
  • Page 18 Italiano collegamento del prodotto alla rete di distribuzione dell’acqua potabile. Segnale di pericolo, segnala all’utilizzatore di non indirizzare il getto d’acqua verso persone, animali, equipaggiamenti elettrici o verso il prodotto stesso. Questo prodotto è di classe di isolamento II. Ciò significa che è equipaggiato con un isolamento rinforzato o con un doppio isolamento.
  • Page 19 Italiano PRESCRIZIONI DI SICUREZZA/RISCHI RESIDUI AVVERTENZE: NON FARE 3.1.1 a . NON permettere l’uso della macchina ai bambini, ma sorvegliarli per ttenzione accertarsi che non giochino con essa. 3.1.2 a . I getti a pressione possono essere pericolosi se utilizzati in modo ttenzione improprio.
  • Page 20 Italiano 3.1.15 a . Controllare che la macchina sia provvista della targhetta ttenzione caratteristiche, se sprovvista avvertire il rivenditore. Le macchine sprovviste di targhetta NON devono essere usate, essendo anonime e potenzialmente pericolose. 3.1.16 a . NON manomettere o variare la taratura della valvola di regolazione ttenzione e dei dispositivi di sicurezza.
  • Page 21 Italiano 3.2.6 a . Utilizzare solo prolunghe elettriche autorizzate e con sezione di ttenzione conduzione appropriata. 3.2.7 a . Disinserire sempre l’interruttore quando si lascia la macchina ttenzione incustodita. 3.2.8 . L’alta pressione può causare il rimbalzo di parti, usare tutti quegli ttenzione indumenti e protezioni (PPE) che consentano la messa in sicurezza e l’incolumità...
  • Page 22 Italiano 3.2.19 a . Evitare il contatto del detergente con la pelle, in particolare con gli ttenzione occhi! In caso di contatto con gli occhi, risciacquare con acqua pulita e cercare aiuto medico immediato! 3.2.20 a . I tubi ad alta pressione, i raccordi e i giunti sono importanti per ttenzione la sicurezza della macchina.
  • Page 23 Italiano - Protezione termica: in caso di sovraccarico la protezione termica INFORMAZIONI GENERALI (FIG.1)/PAGINA 3 ferma la macchina. Uso del manuale INSTALLAZIONE (FIG.2)/PAGINA 4 Il presente manuale è parte integrante della macchina; conservare per future consultazioni. Leggere attentamente prima dell’installa- Montaggio zione/uso.
  • Page 24 Italiano Consigli per il corretto lavaggio INFORMAZIONI D'USO (FIG.4)/PAGINA 5 Sciogliere lo sporco applicando sulla superficie secca il detergente. Comandi Sulle superfici verticali operare dal basso verso l’alto. Lasciare agire - Dispositivo di avviamento (H). per 1÷2 minuti, senza lasciare però asciugare la superficie. Agire Mettere il dispositivo di avviamento in pos.

  • Page 25: Informazioni Sui Guasti

    Italiano INFORMAZIONI SUI GUASTI Inconvenienti Probabili cause Rimedi Ugello usurato Sostituire ugello Filtro acqua sporco Pulire il filtro (L) (fig.5) Alimentazione insufficiente acqua Aprire completamente il rubinetto La pompa non raggiunge la pres- Aspirazione d'aria Controllare i raccordi sione prescritta Spegnere la macchina ed azionare la pistola fino alla fuo- Aria nella pompa riuscita di un getto continuo.

  • Page 26: Dichiarazione Di Conformità Ce

    Dichiarazione di conformità CE Noi di Annovi Reverberi S.p.A., Bomporto (Mo), Italia, dichiariamo che la(e) seguente(i) macchina(e) Annovi Reverberi : Denominazione della macchina Idropulitrice ad alta pressione N. modello ARXP BOX4 180DSS Potenza assorbita 2,5 kW Portata massima 500 l/h è(sono) conforme(i) alle seguenti direttive europee:...

  • Page 27: Dati Tecnici

    Italiano Dati Tecnici Dati Tecnici Unità ARXP BOX4 180DSS Portata l/min Portata massima l/min 8,33 Pressione Pressione massima Potenza °C Temperatura di alimentazione massima Pressione di alimentazione massima Forza repulsiva della pistola alla pressione massima 14,2 Tipo olio pompa II /...
