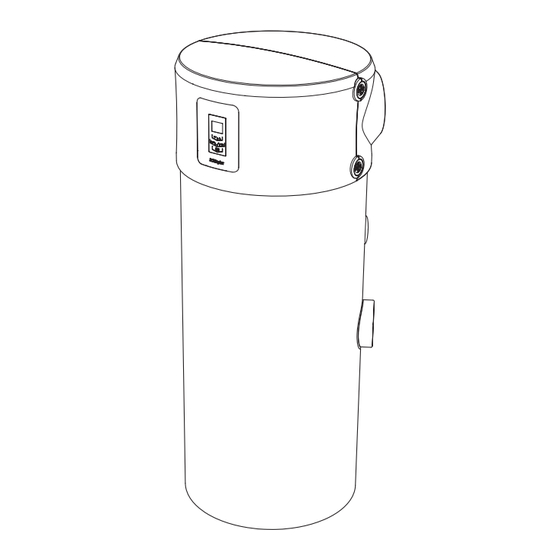

DHW 300
DHW 300+
Warmwasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Hot Water Heat
Pump for Indoor
Installation
o
de commande : 451905.66.01
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Chauffe-eau
thermodynamique
d'intérieur
FD 9505
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Dimplex DHW 300+
Summary of Contents for Dimplex DHW 300+
- Page 1 DHW 300 DHW 300+ Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Warmwasser- Hot Water Heat Chauffe-eau Wärmepumpe für Pump for Indoor thermodynamique Innenaufstellung Installation d‘intérieur Bestell-Nr. / Order no. / N de commande : 451905.66.01 FD 9505...
-
Page 3: Table Of Contents
Maßbild / Dimension drawing / Schéma coté .....................A-II Einbindungsschemen / Integration diagram / Schéma d'intégration............A-III Elektroschema / Electrical circuit diagram / Schéma électrique............. A-V Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......... A-VI www.dimplex.de 451905.66.01 · FD 9505 DE-1... -
Page 4: Bitte Sofort Lesen
Bei Arbeiten an der Warmwasser-Wärmepumpe ist diese immer spannungsfrei zu schalten. Bei dem elektrischen Anschluss der Warmwasser-Wärme- pumpe sind die entsprechenden VDE-, EN- bzw. IEC-Nor- men einzuhalten. Darüber hinaus sind die technischen An- schlussbedingungen der Energie-Versorgungsunternehmen zu beachten. DE-2 451905.66.01 · FD 9505 www.dimplex.de... -
Page 5: Beschreibung
Einsatz eines Bogens auf der Ansaug- und Ausblas- seite. Mit fallender Ablufttemperatur sinkt die Wärmepumpenheizleis- tung und es verlängert sich die Aufheizdauer. Für einen wirt- schaftlichen Betrieb sollte die Luftansaugtemperatur 15 °C nicht dauerhaft unterschreiten. www.dimplex.de 451905.66.01 · FD 9505 DE-3... -
Page 6: Sicherheits- Und Regeleinrichtungen
Wärmepumpenbetrieb auf Heizstabbetrieb umge- schaltet. PT 1000 in k 0,882 0,022 0,961 1,00 1,039 1,078 1,117 1,155 1,194 90 100 110 120 130 140 150 160 1,232 1,271 1,309 1,347 1,385 1,423 1,461 1,498 1,536 1,573 1,611 DE-4 451905.66.01 · FD 9505 www.dimplex.de... -
Page 7: Lagerung Und Transport
(auch bei Transport mit Sackkarre) ist darauf zu achten die max. zulässige Schräglage von 45° nicht zu überschreiten (siehe Bild). ACHTUNG! Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann keine größeren Kräfte aufnehmen!) www.dimplex.de 451905.66.01 · FD 9505 DE-5... -
Page 8: Aufstellung
Palette entfernen und die drei Stellfüße (M12 – im Poly- beutel am Speicherrohrnippel fixiert) montieren. Warmwasser-Wärmepumpe platzieren und durch Verstellen der Gerätefüße Warmwasser-Wärmepumpe lotrecht aus- richten! Anschließend die Kontermuttern an Gerätefüßen festziehen. DE-6 451905.66.01 · FD 9505 www.dimplex.de... -
Page 9: Anschluss Der Kondensatleitung
„Wärmepumpe“ einschalten. Die gewünschte Warmwassertemperatur (z.B. 45 °C) wird an der Tastatur eingestellt (Kap. 7 auf S. 8). Bis zum Errei- chen des gewählten Temperaturniveaus ist immer eine ent- sprechende Aufladezeit erforderlich. www.dimplex.de 451905.66.01 · FD 9505 DE-7... -
Page 10: Bedienung Und Funktion Der Warmwasser-Wärmepumpe
Parameters bzw. Auswahl des gewünschten Menüpunktes Wertänderung nach oben, bzw. Aus- wahl Menü und Parameter Sonderfunktion in der Startmaske: Erhöhung Warmwassersollwert Wertänderung nach unten, bzw. Aus- wahl Menü und Parameter Sonderfunktion in der Startmaske: Ver- ringerung Warmwassersollwert DE-8 451905.66.01 · FD 9505 www.dimplex.de... -
Page 11: Menüstruktur
(24h Zeitformat) Tage Einstellung an welchem Tag die thermische Desinfek- Mo ... So tion aktiviert werden soll Sollwert Einstellung der Solltemperatur für eine thermische Des- 60 °C ... 65 °C ... 85 °C infektion www.dimplex.de 451905.66.01 · FD 9505 DE-9... - Page 12 Zusatzwärmetauscher und Auswahl Sol als 2. Wär- meerzeuger) Sollwert aktuell Anzeige des aktuellen Warmwasser-Sollwertes Ventilator Anzeige des Schaltzustandes des Ventilators Verdichter Anzeige des Schaltzustandes des Verdichters Heizstab Anzeige des Schaltzustandes des Heizstabes Leistung Anzeige der berechneten Leistungsaufnahme des Gerätes DE-10 451905.66.01 · FD 9505 www.dimplex.de...
- Page 13 Anzeige der Alarme, Häufigkeit und Art (Startbildschirm bei Erstinbetriebnahme) Grundeinstellungen Sprache Einstellung der Sprache Systemdatum Einstellung des aktuellen Datums Systemzeit Einstellung der aktuellen Uhrzeit Solltemperatur Einstellung der gewünschten Warmwassertemperatur Absenktemperatur Einstellung der reduzierten Warmwassertemperatur www.dimplex.de 451905.66.01 · FD 9505 DE-11...
-
Page 14: Funktionen
Wärmeerzeugers kann abweichend von der unteren Einsatz- grenze der Lufttemperatur zusätzlich eine Bivalenztemperatur gewählt werden. Wird diese Temperatur unterschritten, so wird der Wärmepumpenbetrieb bereits ab der eingestellten Tempera- tur gesperrt und der 2. Wärmeerzeuger genutzt. DE-12 451905.66.01 · FD 9505 www.dimplex.de... -
Page 15: Wartung / Instandhaltung
Bei der etwaigen Verwendung von Luftfiltern sind diese regelmä- ßig auf Verschmutzung zu prüfen und ggf. zu reinigen oder zu er- neuern. ACHTUNG! Vor öffnen des Gerätes ist dieses Spannungsfrei zu schalten. www.dimplex.de 451905.66.01 · FD 9505 DE-13... -
Page 16: Korrosionsschutzanode
Zirkulationsleitung) und den Warmwasserspei- cher entleeren. 11 Umweltrelevante Anforderungen Bei Instandsetzung oder Außerbetriebsetzung der Warmwasser- Wärmepumpe sind die umweltrelevanten Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß DIN EN 378 einzuhal- ten. DE-14 451905.66.01 · FD 9505 www.dimplex.de... -
Page 17: Geräteinformation
1500 6.11 Leistungsaufnahme Ventilator 6.12 Gesamtleistungsaufnahme max. 2200 2200 Hydraulischer Anschluss Anschluss Zirkulationsleitung Außengewinde R 3/4" R 3/4" Anschluss Warmwasser-Auslauf Außengewinde R1" R1" Anschluss Kaltwasser-Zulauf Außengewinde R1" R1" Anschluss innerer Wärmetauscher Außengewinde Rp 1" www.dimplex.de 451905.66.01 · FD 9505 DE-15... - Page 18 2. In 1m Abstand (bei Freiaufstellung bzw. bei Aufstellung ohne Ablustkanal oder 90°-Rohrbogen abluftseitig). 3. Aufheizvorgang des Nenninhaltes von 10 °C auf 55 °C bei Luftansaugtemperatur von 15 °C und relat. Feuchte von 70 % 4. Die Angaben gelten für ein neues Gerät mit sauberen Wärmetauschern DE-16 451905.66.01 · FD 9505 www.dimplex.de...
-
Page 19: Garantieurkunde
Lieferer bezogene Teile zurückzuführen sind fallen nicht unter den Garantieanspruch. 5 Jahre Garantie – Dimplex setzt auf Qualität! Dimplex unterstreicht die Qualität seiner Produkte und bietet in Deutsch- land und Österreich eine Verlängerung der Garantiezeit auf insgesamt 5 Jahre... - Page 20 DHW 300 - DHW 300+ DE-18 451905.66.01 · FD 9505 www.dimplex.de...
- Page 21 Maßbild / Dimension drawing / Schéma coté .....................A-II Einbindungsschemen / Integration diagram / Schéma d'intégration............A-III Elektroschema / Electrical circuit diagram / Schéma électrique............. A-V Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......... A-VI www.dimplex.de 451905.66.01 · FD 9505 EN-1...
-
Page 22: Please Read Immediately
This heat pump is designed for use in a domestic environ- ment according to Article 1, Paragraph 2 k) of EC directive 2006/42/EC (machinery directive) and is thus subject to the requirements of EC directive 2006/95/EC (low-voltage direc- EN-1 451905.66.01 · FD 9505 www.dimplex.de... -
Page 23: Description
Falling outlet air temperatures reduce the heat pump's heat out- put and increase the heat-up time. In order for the heat pump to be operated economically, the air intake temperature should not fall below 15 °C for an extended period. www.dimplex.de 451905.66.01 · FD 9505 EN-2... -
Page 24: Safety And Control Devices
°C PT 1000 in k 0.882 0.022 0.961 1.00 1.039 1.078 1.117 1.155 1.194 90 100 110 120 130 140 150 160 1.232 1.271 1.309 1.347 1.385 1.423 1.461 1.498 1.536 1.573 1.611 EN-3 451905.66.01 · FD 9505 www.dimplex.de... -
Page 25: Storage And Transport
(or with a hand truck), do not, under any circum- stances, exceed the max. tilt angle of 45° (see illustration). ATTENTION! The device cover cannot be used for carrying (the cover cannot withstand significant forces). www.dimplex.de 451905.66.01 · FD 9505 EN-4... -
Page 26: Installation
(in the plastic bag attached to the nipple of the cylinder pipe). Position the domestic hot water heat pump and align it verti- cally by adjusting the device feet. Then tighten the counter nuts on the device feet. EN-5 451905.66.01 · FD 9505 www.dimplex.de... -
Page 27: Connecting The Condensate Pipe
Switch on the heat pump. The desired domestic hot water temperature (e.g. 45 °C) is shown on the keypad (Cap. 7 on pag. 7). A corresponding heat-up time is necessary before the selected temperature level is reached. www.dimplex.de 451905.66.01 · FD 9505 EN-6... -
Page 28: Operation And Function Of The Domestic Hot Water Heat Pump
Return to the previous menu level Beginning and completion of a param- eter change / selection of a desired menu item Value change upwards, or selection menu and parameters DOWN Value change downwards, or selection menu and parameters EN-7 451905.66.01 · FD 9505 www.dimplex.de... -
Page 29: Menu Structure
00:00 ... 23:59 display) Days Sets the day on which thermal disinfection should be Mo ... Su activated Sollwert Sets the set temperature for thermal disinfection. 60 °C ... 65 °C ... 85 °C www.dimplex.de 451905.66.01 · FD 9505 EN-8... - Page 30 Shows the switching status of the fan compressor Shows the switching status of the compressor heater Shows the switching status of the heating element power Shows the calculated power consumption of the device operating mode Displays the current operating mode EN-9 451905.66.01 · FD 9505 www.dimplex.de...
- Page 31 Language Sets the language System date Sets the current date System time Sets the current time Set temperature Sets the desired domestic hot water temperature Lower temperature Sets the reduced domestic hot water temperature www.dimplex.de 451905.66.01 · FD 9505 EN-10...
-
Page 32: Functions
2nd heat generator is then used. A circulating pump is required for charging the cylinder via the additional heat exchanger, which should be operated where nec- essary. There are two possible solutions for this: EN-11 451905.66.01 · FD 9505 www.dimplex.de... -
Page 33: Maintenance / Repair
Risk of injury caused by sharp-edged fins. Fins must not be deformed or damaged! If air filters are used, they should be regularly checked for con- tamination and be cleaned and replaced if required. ATTENTION! The device must be de-energised before it can be opened. www.dimplex.de 451905.66.01 · FD 9505 EN-12... -
Page 34: Corrosion Protection Anode
During maintenance or decommissioning of the domestic hot water heat pump, all environmental requirements regarding re- covery, recycling and disposal of materials and components must be observed in compliance with DIN EN 378. EN-13 451905.66.01 · FD 9505 www.dimplex.de... -
Page 35: Device Information
Circulation pipe connection external thread R 3/4" R 3/4" Domestic hot water outlet connection external thread R1" R1" Cold water inlet connection external thread R1" R1" Internal heat exchanger connection external thread Rp 1" www.dimplex.de 451905.66.01 · FD 9505 EN-14... - Page 36 3. Heating up of nominal volume from 10 °C to 55 °C at air intake temperature of 15 °C and humidity of 70 % 4. The information is valid for a new device with clean heat exchangers EN-15 451905.66.01 · FD 9505 www.dimplex.de...
- Page 37 Maßbild / Dimension drawing / Schéma coté .....................A-II Einbindungsschemen / Integration diagram / Schéma d'intégration............A-III Elektroschema / Electrical circuit diagram / Schéma électrique............. A-V Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......... A-VI www.dimplex.de 451905.66.01 · FD 9505 FR-1...
- Page 38 Les normes VDE, EN ou CEI correspondantes doivent être respectées lors des branchements électriques du chauffe- eau thermodynamique. En outre, il convient de respecter les conditions de branchement des sociétés d’électricité. FR-2 451905.66.01 · FD 9505 www.dimplex.de...
- Page 39 Un fonction- nement rentable de la pompe à chaleur n’est assuré que si la température de l’air aspiré ne descend pas en dessous de 15 °C de façon prolongée. www.dimplex.de 451905.66.01 · FD 9505 FR-3...
- Page 40 °C PT 1000 en k 0,882 0,022 0,961 1,00 1,039 1,078 1,117 1,155 1,194 90 100 110 120 130 140 150 160 1,232 1,271 1,309 1,347 1,385 1,423 1,461 1,498 1,536 1,573 1,611 FR-4 451905.66.01 · FD 9505 www.dimplex.de...
- Page 41 à ne pas dépasser l’inclinaison max. admissible de 45° (voir figure). ATTENTION ! Ne pas utiliser le capot de l’appareil pour le transport (le capot n’a pas été conçu pour supporter de fortes sollicitations!) www.dimplex.de 451905.66.01 · FD 9505 FR-5...
- Page 42 Positionner le chauffe-eau thermodynamique et vérifier qu’il est bien d’aplomb en réglant les pieds! Serrer alors les con- tre-écrous des pieds de l’appareil. FR-6 451905.66.01 · FD 9505 www.dimplex.de...
- Page 43 La température souhaitée pour l’eau chaude sanitaire (par ex. 45 °C) se règle au clavier (Chap. 7 à la page 8). Un temps de montée en charge est systématiquement néces- saire pour atteindre le niveau de température sélectionné. www.dimplex.de 451905.66.01 · FD 9505 FR-7...
- Page 44 Début et fin de la modification d’un paramètre ou sélection de l’option de menu souhaitée; HAUT Augmentation de la valeur ou sélection de menu et de paramètre Diminution de la valeur ou sélection de menu et de paramètre FR-8 451905.66.01 · FD 9505 www.dimplex.de...
- Page 45 24 h) Jours Réglage du jour de déclenchement de la désinfection thermique. Lu ... Di. Val. cons. Réglage de la température de consigne pour la désinfection thermi- 60 °C ... 65 °C ... 85 °C www.dimplex.de 451905.66.01 · FD 9505 FR-9...
- Page 46 Affichage de l’état de commutation du ventilateur Compresseur Affichage de l’état de commutation du compresseur Résistance électri- Affichage de l’état de commutation de la résistance électrique Puissance Affichage de la puissance absorbée de l’appareil (calculée) FR-10 451905.66.01 · FD 9505 www.dimplex.de...
- Page 47 Date système Réglage de la date actuelle Heure système Réglage de l’heure actuelle Température de consigne Réglage de la température d’eau chaude sanitaire souhaitée Température d’abaisse- Réglage de la température d’eau chaude sanitaire abaissée ment www.dimplex.de 451905.66.01 · FD 9505 FR-11...
- Page 48 à chaleur. En cas d’ac- (illustration avec le capot de l’appareil démonté) tivation du 2e générateur de chaleur, on peut sélectionner égale- ment une température de bivalence, différente de la limite d’utili- FR-12 451905.66.01 · FD 9505 www.dimplex.de...
- Page 49 à chaleur. En présence de filtres à air, vérifier régulièrement qu’ils ne sont pas sales. Les nettoyer ou les remplacer si nécessaire. ATTENTION ! Avant d’ouvrir l’appareil, assurez-vous qu’il est bien hors tension. www.dimplex.de 451905.66.01 · FD 9505 FR-13...
- Page 50 En cas de maintenance ou de mise hors service du chauffe-eau thermodynamique, respecter les consignes de protection de l’en- vironnement en matière de récupération, de recyclage et d’élimi- nation des consommables et des composants suivant la norme DIN EN 378. FR-14 451905.66.01 · FD 9505 www.dimplex.de...
- Page 51 Raccordement conduite de circulation filet. ext. R 3/4" R 3/4" Raccordement sortie d’eau chaude sanitaire filet. ext. R1" R1" Raccordement alimentation en eau froide filet. ext. R1" R1" Raccordement échangeur thermique interne filet. ext. Rp 1’’ www.dimplex.de 451905.66.01 · FD 9505 FR-15...
- Page 52 3. Procédure de réchauffement du contenu nominal avec passage de 10 °C à 55 °C pour une température d’air aspiré de 15 °C et une humidité relative de 70 % 4. Ces données renvoient à un appareil neuf avec échangeur thermique non encrassé FR-16 451905.66.01 · FD 9505 www.dimplex.de...
-
Page 53: Anhang / Appendix / Annexes
Elektroschema / Electrical circuit diagram / Schéma électrique ..........A-V 3.1 Anschluss der externen Komponenten / Connecting the external components / Branchement de la composants externe ..........................A-V 3.2 Legende / Legend / Légende........................A-V Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-VI www.dimplex.de 451905.66.01 · FD 9505... -
Page 54: Maßbild / Dimension Drawing / Schéma Coté
DHW 300 - DHW 300+ 1 Maßbild / Dimension drawing / Schéma coté A-II 451905.66.01 · FD 9505 www.dimplex.de... -
Page 55: Einbindungsschemen / Integration Diagram / Schéma D'intégration
Clapet anti-reflux Manometeranschlussstutzen Pressure gauge connecting stubs Tubulures de raccordement manomètre Entleerungsventil Drain valve Vanne de vidange Membran-Sicherheitsventil Diaphragm safety valve Soupape de sécurité à membrane Zirkulationspumpe Circulation pump Pompe de circulation Abfluss Outlet Ecoulement www.dimplex.de 451905.66.01 · FD 9505 A-III... - Page 56 DHW 300 - DHW 300+ 2.3 Einbindungsschema Wärmetauscher an thermische Solaranlage / Heat Exchanger Integration Diagram for Thermal Solar Installation / Schéma d’intégration échangeur therm. à installation solaire therm. A-IV 451905.66.01 · FD 9505 www.dimplex.de...
-
Page 57: Elektroschema / Electrical Circuit Diagram / Schéma Électrique
X4 / M16 Umwälzpumpe (2. WE) Circulating pump (HG 2) Circulateur (2e GDC) X7 / K23 Externe Sperre External block Blocage externe X8 / N27 Photovoltaik Photovoltaic Photovoltaique X15 / R13 Kollektorfühler Collector sensor Sonde de capteur www.dimplex.de 451905.66.01 · FD 9505... -
Page 58: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) - Page 59 DHW 300 - DHW 300+ www.dimplex.de 451905.66.01 · FD 9505 A-VII...
- Page 60 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
