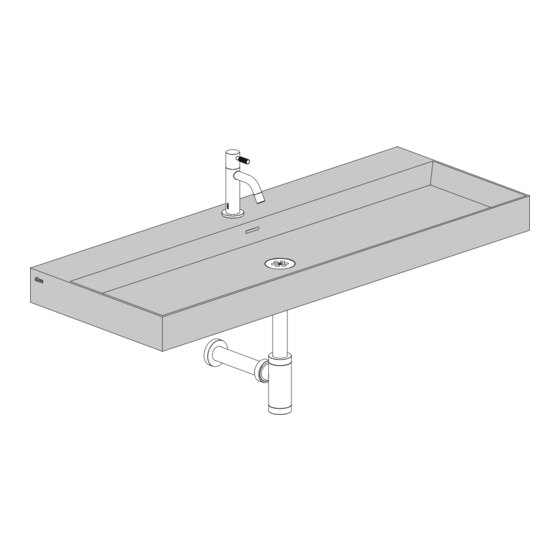

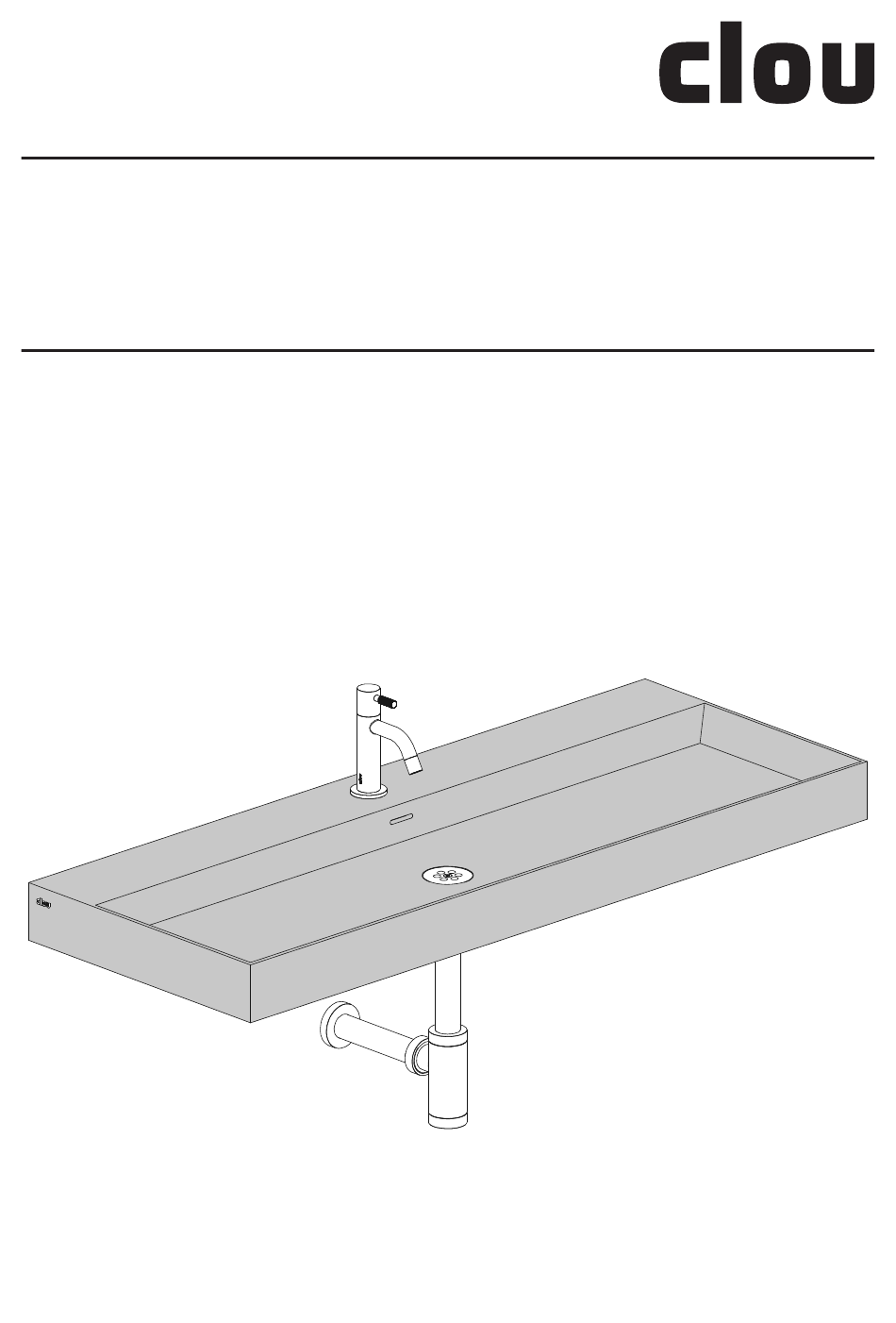

- Page 1 New Wash Me ceramics without tap hole CL/02.01438 - CL/02.30438 Montage instructies Installation instructions Notice de montage Montageanweisungen REV 01 20.04.2020...
- Page 2 - Clou b.v. can not be held responsible for - Clou b.v. kan niet verantwoordelijk worden the results of improper use, improper gesteld voor de gevolgen van onaangepast...
- Page 3 éventuellement Für andere Wände ist die verwendeten consolider le mur si nécessaire. regelnmittel an eigener Verantwortlichkeit, - Clou se réserve le droit pour tout und die Wand konnte Verstärkung changement technique ou optique par benötigen. rapport à la photo représentant le produit.
- Page 4 Gebruiksvoorschriften: zie ook de onderhoudsvoorschriften op www.clou.nl User’s instructions: See also the maintenance guides at www.clou.nl max. max. Instructions d’utilisation: Voyer aussi les instructions de maintenance sur www.clou.nl 15 kg 15 kg Gebrauchsanweisungen: Sehen Sie auch die Wartungsanweisungen am www.clou.nl...
- Page 5 34,50 34,50 37,50 37,50...
- Page 6 New Wash Me 110cm ceramics CL/02.01438 - CL/02.30438 norm. 620 100 100 max. 730 min. 555 Dimensions in mm, for reference only / 22.04.2020 / rev_01...
- Page 7 100 100 norm. 690 max. 710 min. 590 www.clou.n...
- Page 8 Boor het kraangat met een diamantboor (ø 35 mm). Boor het laatste stuk vanaf de bovenzijde. Sla deze stap over als u een wandmontage kraan heeft. Drill the tap hole with a diamond drill bit (ø 35 mm). Drill the last bit from the topside.
- Page 9 Duidt met potlood en waterpas de gewenste hoogte X van de wastafel aan. (aangeraden: X = 900 mm) Mark with pencil and level the prefered height X of the washbasin. (recommended: X = 900 mm) Marquer avec un crayon et au niveau la hauteur souhaitée X du lavabo.
- Page 10 Boor de gaten (4x ø 12 mm en 4x ø 10 mm). Drill the holes (4x ø 12 mm and 4x ø 10 mm). ø 12 mm Percer les trous (4x ø 12 mm ø 12 mm et 4x ø 10 mm). Bohren Sie die Löcher (4x ø...
- Page 11 Optioneel: Bevestig de beugels met de schroeven en sluitringen. Optional: Mount the supports with the screws and washers. En option : Fixer les supports avec les vises et les rondelles de blocage. Option: Befestigen Sie die Bügel mit den Schrauben und den Unterlegscheiben.
- Page 12 Optioneel: bevestig de wastafel aan de beugels met sluitringen en moeren. Optional: secure the washbasin to the supports with the washers and nuts. En option : fixer le lavabo aux brides avec des rondelles de blocage et des écrous. Option: Bringen Sie das Waschbecken mit den Unterlegscheiben und Muttern an den Bügeln an.
- Page 13 Bevestig de afvoer (niet inbegrepen) in de wastafel. Mount the drain (not included) in the washbasin. Fixer la bonde (non inclus) dans le lavabo. Befestigen Sie den Ablauf (nicht im Lieferumfang enthalten) am Waschbecken. Bevestig de sifon (niet inbegrepen) aan de afvoer en aan de afvoerleiding.
