Utilizarea şablonului de găurire.
- Pentru a trasa poziţiile găurilor pe partea stângă
a panoului, aliniaţi şablonul de găurire pe latura
superioară şi stânga a panoului, respectând liniile
trasate pe extremităţi.
- Pentru a trasa poziţiile găurilor pe partea dreapta
a panoului, aliniaţi şablonul de găurire pe latura
superioară şi dreapta a panoului.
- Cu o freză de dimensiuni adecvate realizaţi cele
patru locaşuri pentru cele două balamale, diblul de
cauciuc şi magnetul.
Montarea detaliilor pe panoul de lemn (Antina).
- Introduceţi balamalele în locaşurile pregătite (partea
mobilă a balamalei trebuie să fie pusă spre exteriorul
panoului) şi fixaţi-le cu 4 şuruburi de tipul A.
- Introduceţi magnetul în locaşul de sus de pe par-
tea opusă a balamalei şi fixaţi-l cu două şuruburi
de tipul B.
- Introduceţi diblul de cauciuc în locaşul de jos.
Acum, panoul este pregătit pentru a fi montat pe
maşină.
Montarea panoului pe maşină.
Introduceţi cârligul balamalei, indicat de săgeată
în fig. 2, în locaşul suportului balamalei, împingeţi
panoul spre partea frontală a maşinii şi fixaţi cele
două balamale cu două şuruburi de tipul D.

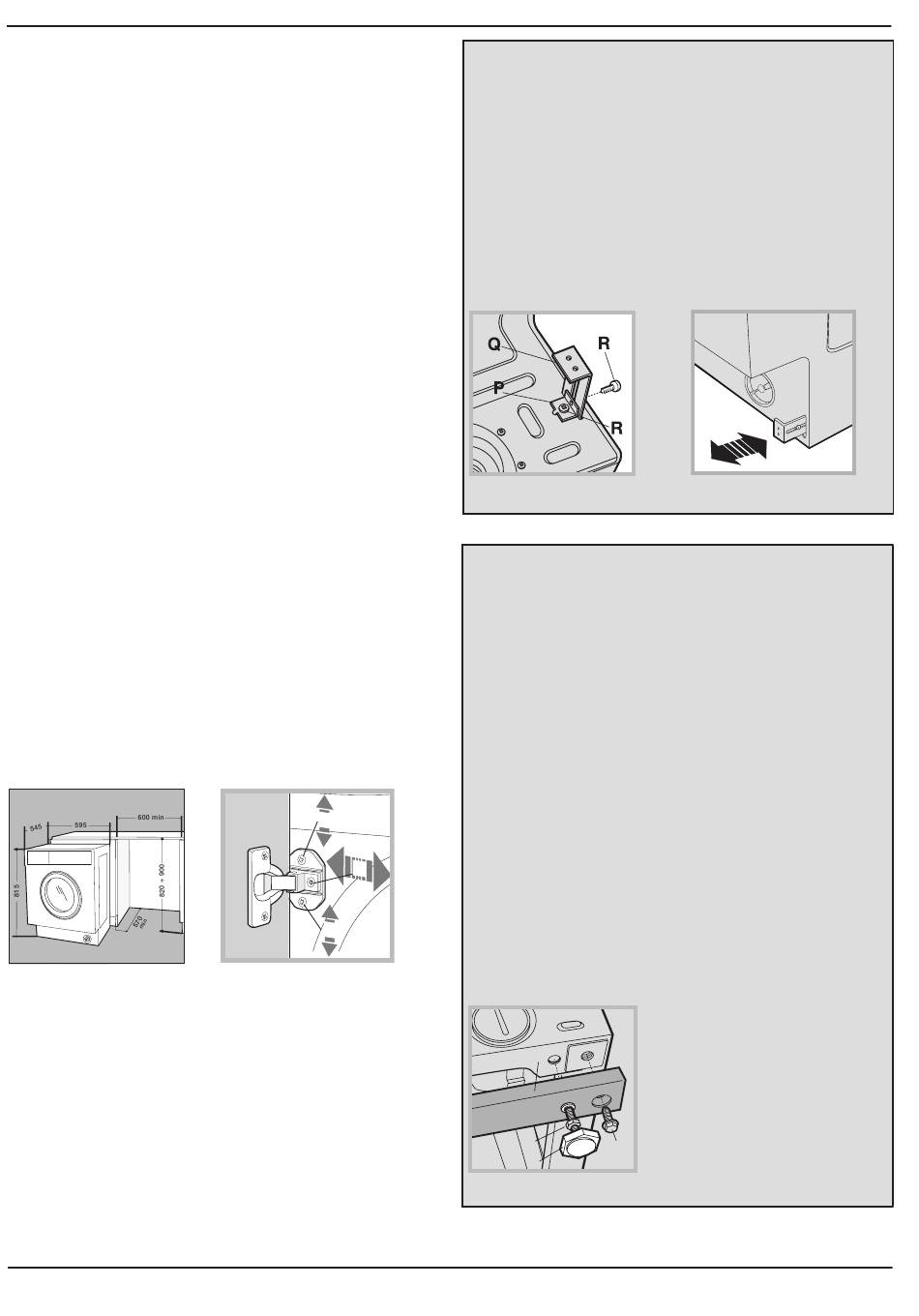

Introducerea maşinii în mobilier.
- Împingeţi aparatul în deschidere, aliniindu-l cu
celelalte piese de mobilier (fig. 6).
- Utilizaţi picioruşele de reglare pentru a aduce
maşina la înălţimea dorită.
- Pentru a regla poziţia panoului de lemn pe verti-
cală şi pe orizontală, utilizaţi şuruburile C şi D după
cum este indicat în fig. 7.
Important: închideți partea inferioară a părții
frontale și a părților laterale ale mașinii în cazul
în care mașina este instalată la capătul unui set
de dulapuri modulare, asigurându-vă că plinta se
sprijină pe podea.
Fig. 6
Reglarea înălţimii maşinii.
Maşina poate fi reglată în înălţime (de la 815 mm
la 835 mm) reglând cele 4 picioruşe.
Dacă se doreşte o înălţime mai mare decât cea indi-
cată mai sus, ce poate ajunge până la 870 mm, este
necesar kitul corespunzător disponibil la Serviciul
de asistență tehnică.
C
D
C
Fig. 7
KIT pentru fixarea ghidajului plintei, (opțional)
(cod C00853410)
Disponibil la Serviciul de asistență tehnică.
Dacă maşina este instalată într-un colţ al
mobilierului modular, montaţi unul sau ambele
ghidaje ale soclului, aşa cum este indicat în fig. 8,
reglând adâncimea în funcţie de poziţia soclului
şi, dacă este necesar, fixaţi-le de acestea (fig. 9).
Pentru montarea ghidajului soclului, efectuaţi
după cum urmează (fig. 8):
Fixaţi colierul P cu şuruburile R, introduceţi ghidajul
soclului Q în orificiul opus şi o dată poziţionat în
punctul dorit blocaţi-l pe colierul P cu şuruburile R.
Fig. 8
KIT pentru ajustarea înălțimii, (opțional)
(cod C00853411)
Disponibil la Serviciul de asistență tehnică.
Compus din:
Cele 2 traverse (G); cele 4 picioruşe (H); cele 4
şuruburi (I); cele 4 piuliţe (L), procedând după
cum urmează.
Duceți maşina spre partea din spate, asigurân-
du-vă că nu deteriorați furtunul de scurgere şi
cablul de alimentare.
Scoateţi cele 4 picioruşe iniţiale, poziţionaţi o
traversă G pe partea anterioară a maşinii, fixaţi-o
cu şuruburile I (înşurubându-le în orificiile unde
erau montate picioruşele iniţiale), apoi introduceţi
noile picioruşe H.
Repetaţi procedura de mai sus şi pentru partea
posterioară a maşinii.
În acest punct, reglând picioruşele H, maşina poate
fi reglată pe înălţime de la 835 mm la 870 mm.
În momentul în care s-a atins înălţimea dorită,
blocaţi piuliţele L pe traversa G.
Pentru a regla maşina pe înălţime între 870 mm
şi 900 mm trebuie să montaţi tija M, reglând pi-
cioruşele H până la înălţimea dorită.
G
L
I
H
Fig. 10
Fig. 9
