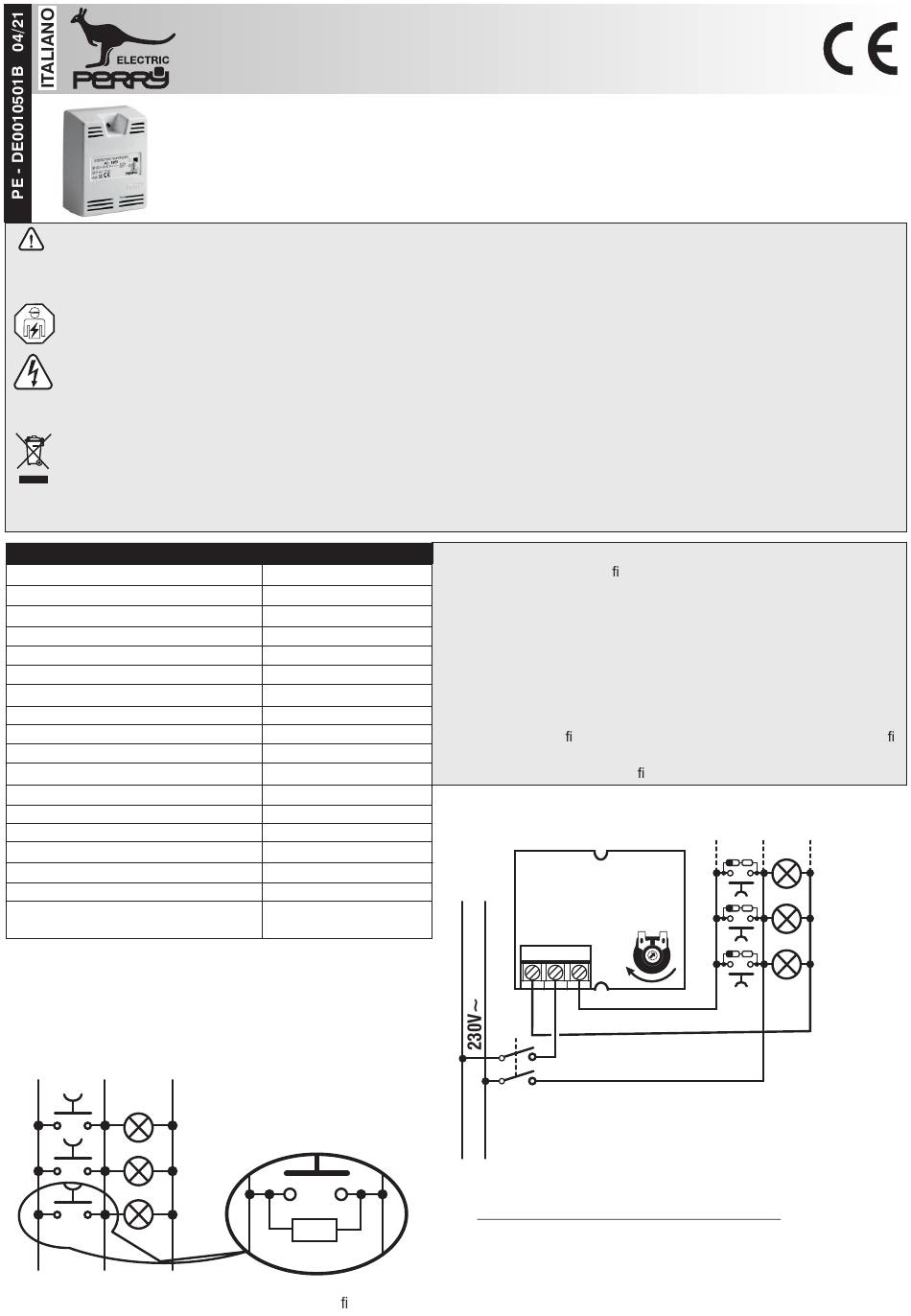

Perry Electric 1IT1051 Quick Start Manual

AVVERTENZE PER LA SICUREZZA
Si raccomanda di leggere attentamente le presenti istruzioni di installazione ed uso e conservarle per future consultazioni.
Il costruttore si riserva la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterrà necessarie senza obbligo di preavviso.
Importante: l'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguiti da personale qualificato ed in
conformità alle norme e leggi vigenti. Il costruttore non si assume alcuna responsabilità per quanto concerne l'impiego di prodotti che
debbano seguire particolari norme di ambiente e/o installazione.
Assicurarsi di aver tolto l'alimentazione di rete 230V prima di procedere all'installazione o alla manutenzione.
Pulizia: il dispositivo, una volta installato, non richiede nessuna manutenzione. Eventuali interventi straordinari successivi all'installazione
dovranno essere eseguiti da personale qualificato. Per la pulizia utilizzare un panno leggermente umido (non utilizzare detergenti).
SMALTIMENTO DI VECCHI APPARECCHI ELETTRICI ED ELETTRONICI
Questo simbolo sul prodotto o sul suo imballo indica che questo prodotto non può essere trattato come rifiuto domestico. Al contrario, dovrà essere portato ad un punto di raccolta determinato per il
riciclaggio degli apparecchi elettrici ed elettronici, come ad esempio: - punti vendita, nel caso si acquisti un prodotto nuovo simile a quello da smaltire
- punti di raccolta locali (centri di raccolta rifiuti, centri locali di riciclaggio, ecc...).
AssicurandoVi che il prodotto sia smaltito correttamente, aiuterete a prevenire potenziali conseguenze negative per l'ambiente e la salute, che potrebbero essere causate da un inadeguato smaltimento
di questo prodotto .Il riciclaggio dei materiali aiuterà a conservare le risorse naturali. Per informazioni più dettagliate riguardo il riciclaggio di questo prodotto, contattate per cortesia il Vs. ufficio locale,
il Vs. servizio di smaltimento rifiuti domestici o il negozio dove avete acquistato questo prodotto.
DATI TECNICI
Alimentazione
Tipo disconnessione/apparecchio
Tipo di montaggio (fisso)
Uscita sui contatti relay NA/COM/NC
Potenza massima pilotabile
Temporizzatore regolabile da
Ripristinabile
Previsto per funzionamento con N° max di
Carico resistivo minimo accettabile
Possibilità di comando lampada al neon
Possibilità di comando lampade elettroniche
Collegamento a 3 fili
Interruttore di luce fissa
Sezione max filo ai morsetti
Grado di protezione
Grado di inquinamento
Tipo di isolamento
Normative di riferimento di marcatura CE
ATTENZIONE - IMPORTANTE!!!
Il funzionamento del temporizzatore è subordinato alla presenza
di almeno 1 pulsante di azionamento dotato di spia luminosa. Nel
caso l'impianto fosse sprovvisto di pulsanti luminosi, sarà
necessario sostituire almeno un pulsante con un tipo dotato di
spia, oppure collegare la resistenza da 100 K , in dotazione al
prodotto, in parallelo ad un pulsante qualsiasi.
Il costruttore si riserva la facoltà di introdurre tutte le modi che tecniche e costruttive che riterrà necessarie, senza obblighi di preavviso.
PERRY ELECTRIC Srl
Via Milanese, 11
22070 VENIANO (CO)
ITALY www.perry.it
Interruttore temporizzato per scale da parete
1IT1051
230V c.a. ± 10% 50-60Hz
1 BU/Elettronico
su quadro, a parete
16(3)A 250V c.a.
j = 1)
3300W (cos
30" ÷ 7'
Si
30 pulsanti luminosi
10 W
minimo 40 W
minimo 16 W
2,5 mm²
IP20
2
Classe II
EMC EM55104
LVD EN607301 EM60730-2-7
Ω
ESEMPIO
R = 100 KΩ
NOTA PER L'INSTALLATORE:
Nel caso di installazione ssa di tipo a parete, prevedere adeguata
canalizzazione dei cablaggi nel rispetto della vigente norma di
impianto.
In particolare l'eventuale canalina tonda (Ø min. 16 mm) deve entrare
nella calotta esterna tramite un opportuno foro d'ingresso che non
riduca il grado IP20 dichiarato.
NOTAZIONI:
Prodotto costruito con ottima tecnologia elettronica si presta come
unico interruttore temporizzato elettronico perfettamente sostituibile
senza alcuna modi ca di impianto ai modelli elettromeccanici a tre li
made in Germany, Spain, ecc.
Schema di allacciamento a tre li.
SCHEMA DI COLLEGAMENTO
F F N
1 2 3
Il funzionamento del temporizzatore è subordinato all'allacciamento di
un carico minimo (neon 40W - elettronico 16W - incandescenza 10W) in
quanto in assenza di carico il prodotto non funziona
All'allacciamento delle connessioni sulla morsettiera del temporizzatore
si inserirà automaticamente il carico per il tempo regolato (da 30" 7').
Dopo il primo ciclo l'inserimento si avrà premendo i pulsanti di
TEMPO
-
+
.
÷
