Evco EV3 200 Web Quick Start Manual

EV3 200 Web | Controllore - Gateway per una rete fino a 10 strumenti
Per maggiori informazioni, consultare il manuale d'uso p/n 114J500I4 scaricabile dal sito www.evco.it o
scansiona il QR CODE.
SCANSIONA IL QR CODE E
LEGGI IL MANUALE UTENTE!
CONNESSIONI ELETTRICHE
PERICOLO
RISCHIO DI SHOCK ELETTRICO, ESPLOSIONE O ARCO ELETTRICO
• Diversi componenti del prodotto, compresi i circuiti stampati, funzionano a tensione pericolosa.
• Utilizzare esclusivamente apparecchiature di misurazione e attrezzi isolati elettricamente e
opportunamente tarati.
• Non aprire, smontare, riparare o modificare il prodotto.
• Prima di maneggiare il prodotto, indossare tutti i dispositivi di protezione individuali necessari.
• Non esporre l'apparecchiatura a sostanze liquide o agenti chimici.
• Utilizzare questo dispositivo e tutti i prodotti collegati solo alla tensione specificata.
• Non utilizzare questa apparecchiatura per funzioni critiche per la sicurezza.
IL MANCATO RISPETTO DI QUESTE ISTRUZIONI PROVOCHERÀ MORTE O GRAVI INFORTUNI.
PERICOLO
RISCHIO DI SHOCK ELETTRICO E INCENDIO
• Non utilizzare l'apparecchiatura con carichi superiori a quelli indicati nei dati tecnici.
• Non eccedere i range di temperatura e umidità indicati nei dati tecnici.
IL MANCATO RISPETTO DI QUESTE ISTRUZIONI PROVOCHERÀ MORTE O GRAVI INFORTUNI.
AVVERTIMENTO
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA
• Eseguire il cablaggio con attenzione conformemente ai requisiti in materia di compatibilità elettromagnetica.
• Non mettere in funzione il prodotto con impostazioni o dati ignoti o errati.
• Verificare che il cablaggio sia corretto per le impostazioni.
• Usare cavi schermati per tutti cavi di segnali di I/O e di comunicazione.
• Ridurre il più possibile la lunghezza dei collegamenti ed evitare di avvolgerli intorno a parti collegate elettricamente.
• I cavi di segnale (Ingressi digitali, analogici, uscite analogiche, comunicazione e relative alimentazioni), i
cavi di potenza e di alimentazione dello strumento devono essere instradati separatamente.
• Prima di applicare l'alimentazione elettrica, verificare tutti i collegamenti del cablaggio.
• Non collegare fili a dei morsetti non utilizzati e/o a morsetti che riportano la dicitura "Nessuna connessione "(N.C.)".
IL MANCATO RISPETTO DI QUESTE ISTRUZIONI PUÒ PROVOCARE MORTE, GRAVI INFORTUNI O
DANNI ALLE APPARECCHIATURE.
Cablaggio adeguato per alimentazione ed I/O SELV
Passo 5,08 mm (0.199 in.)
7
mm
0.28
in.
mm
2 0.2...2.5 0.2...2.5 0.25...2.5 0.25...2.5 2 x 0.2...1 2 x 0.2...1.5 2 x 0.25...1
AWG 24...14 24...14 22...14 22...14 2 x 24...18 2 x 24...16 2 x 22...18
AVVISO
APPARECCHIATURA NON FUNZIONANTE
• Per il collegamento delle sonde, degli ingressi digitali e della alimentazione, usare cavi con
lunghezza massima inferiore a 10 m (32,80 ft).
• Per il collegamento dell'alimentazione del controllore e delle uscite relè, usare cavi con
lunghezza massima inferiore a 10 m (32,80 ft.).
IL MANCATO RISPETTO DI QUESTE ISTRUZIONI PUÒ PROVOCARE DANNI ALLE APPARECCHIATURE.
DIMENSIONI
mm (in.)
INSTALLAZIONE
mm (in.)
40 (1.57)
SCHEMA DI CONNESSIONE
A+ B- GND
LT
13 14 15 1 2
LT
RS-485
13 14 15 1 2
USB
LT
RS-485
EV3 200 Web
1 2 3 4 5 6 8 9 10 11 12
Alimentazione
1 2 3 4 5 6
1/2
TERMINALI
1-6 Uscita relè Out1 (Compressore)
2-6 Uscita relè Out3 (Ventole)
3-6 Uscita relè Out4 (Sbrinamento)
4-6 Ingresso Alimentazione
5-6 Uscita relè Out2 (AUX)
8-10 Ingresso digitale ID1
Ingresso digitale ID3 (se P4 = 0)
9-10
Ingresso sonda Pb3 (se P4 ≠ 0)
11-10 Ingresso analogico Pb1 (Temperatura)
12-10 Ingresso analogico Pb2 (Evaporatore)
DATI TECNICI
Il prodotto è conforme alle seguenti norme
armonizzate:
Costruzione del dispositivo:
Scopo del dispositivo:
Tipo di azione:
Grado di inquinamento:
Categoria di sovratensione:
Tensione impulsiva nominale:
Alimentazione:
Consumo:
Condizioni operative ambientali:
Condizioni di trasporto e immagazzinamento: -20 ... 70 °C (-4 ... 158 °F) 10 ... 90 % RH non condensante
Classe del software:
Protezione frontale ambientale:
Orologio (rtc):
Deriva orologio:
Durata batteria:
Tempo di ricarica batteria:
Memoria dati:
Memoria dati per risorsa:
ALTRE INFORMAZIONI TECNICHE
Ingressi digitali:
Ingressi analogici per temperatura:
Uscita digitale a tensione non pericolosa (SELV): 4 uscite relè
Seriale:
CARATTERISTICHE INGRESSI ANALOGICI
Pb1
Pb2
Range
Risoluzione
Impedenza d'ingresso
CARATTERISTICHE USCITE DIGITALI
Default
Out1 Compressore
Out2 AUX
N•m 0.5...0.6
C
Ø 3.5 mm (0.14 in.) lb-in 4.42...5.31
Out3 Ventole
2 x 0.5...1.5
Out4 Non configurata SPDT
2 x 20...16

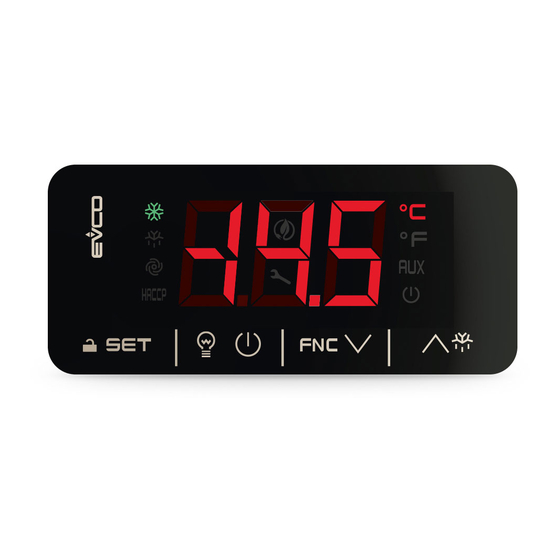

INTERFACCIA UTENTE
Tasto... Toccare e rilasciare per...
• Scorrere i valori verso l'alto
• Spostarsi all'interno del menu
• Scorrere i valori verso il basso
• Spostarsi all'interno del menu
Attivare manualmente relè luce
• Confermare i valori a display
• Impostare il setpoint
Icona Accesa fissa
Compressore ON
• Sbrinamento ON
• Pre-sgocciolamento ON
Ventole evaporatore ON
Allarme HACCP registrato in
memoria
Temperatura visualizzata in °C
Temperatura visualizzata in °F
mm (in.)
• Funzione AUX ON
• Uscita digitale AUX ON
Risparmio energetico ON
Richiesta manutenzione
compressore
Dispositivo in OFF
CONFIGURAZIONE COMUNICAZIONE REMOTA
La configurazione di EV3 200 Web, per collegamento con EPoCA, può avvenire in 2 modalità:
• Da PC (solo Windows), attraverso EPOCA.exe (in rete/offline) scaricabile dal sito:
https:/ /www.evco.it/assets/doc/EVCO-EV3200Web_configurator_for_EPoCA.zip;
• Da Smartphone/Tablet, attraverso l'APP EVLink Wi-Fi.
In entrambi i casi, i dispositivi devono essere visibili sulla rete locale. Se la rete locale richiede un
40 (1.57)
IP statico, utilizzare la configurazione tramite cavo USB micro-B.
In caso di utilizzo in sottorete, configurare il parametro BLE per ogni strumento da 1 a 10, prima
di effettuare la ricerca sulla rete.
NOTA: Per maggiori informazioni riguardanti le possibili configurazioni della comunicazione
remota, scansiona il QR code presente in questo foglio istruzioni e leggi il manuale utente.
Configurazione tramite PC (collegamento con cavo USB micro-B)
1. Collegare il cavo USB micro-B dal PC allo strumento;
2. Assicurarsi di avere installato nel PC EPoCA.exe;
3. Avviare EPoCA.exe;
4. Impostare i dati del Plant e del Device, salvare la configurazione premendo Save Config. e
proseguire premendo Next;
3
EPOCA
Prev
1. Plant Configuration
Plant Name:
Plant Password:
Plant Category:
Device Name:
Serial Code:
ETHERNET
Plant ID:
Build:
Last Reset:
Mac address:
Internet Status:
Erase Config.
ETHERNET Upload plant file
8 9 10 11 12
5. Impostare data, ora e fuso orario usato e premere Next;
6. Impostare il nome delle risorse collegate in RS-485 al EV3 200 Web e premere Next;
7. Impostare il tipo di indirizzo IP e premere Next;
8. Premere Configure per terminare la fase di configurazione dello strumento.
13-14-15 Ingresso seriale RS-485
1 ON = Resistenza di terminazione inserita
LT
2 Riservato
USB Ingresso USB 2.0 per comunicazione
Connettore RJ45 per collegamento seriale
ETHERNET
Ethernet
LD1 Rosso Lampeggia a messaggi da sottorete
LD2 Verde Acceso fisso se connesso a EPoCA
LED LD3 Rosso Acceso fisso con Ethernet link-up
LD4 Verde Acceso fisso con attività Ethernet
LED Spenti: Comunicazione assente
EN60730-1 e EN60730-2-9
Dispositivo elettronico incorporato
Dispositivo di comando di funzionamento
1
2
III
4000 V
115...230 Vac, ±10%, 50/60 Hz
10 VA massimo
-10 ... 50 °C (14 ... 122 °F) 10 ... 90 % RH non condensante
A
IP65
Batteria al litio incorporata
≤ 60 s/mese a 25 °C (77 °F)
30 giorni
24 h tramite alimentazione strumento
32 MB
~2,7 MB
2 ingressi digitali a contatto pulito
2 ingressi analogici per sonde NTC
1 seriale Ethernet RJ45 10/100 MAC
1 seriale USB
NTC 10 kΩ a 25 PTC KTY 81-121
Default
°C BETA 3435 990 Ω a 25 °C
Sonda Temperatura • ---
Sonda Evaporatore • ---
-40...105 °C
--- ---
(-40...220 °F)
--- 0,1 °C (1 °F) ---
--- 10 kΩ ---
Descrizione Carico (a 250 Vac) Tipo di carico
SPDT 16 A Resistivo
SPDT 5 A Resistivo
SPDT 5 A Resistivo
8 A Resistivo
Toccare per almeno 3 secondi per...
Attivare sbrinamento manuale
Accedere al menu funzioni FNC (funzioni da tasto)
Accendere/Spegnere (stand-by) dispositivo
Entrare nel menu parametri
Lampeggiante OFF
• Ritardo protezione
compressore ON Compressore OFF
• Modifica setpoint in corso
• Ritardo sbrinamento ON
• Sgocciolamento ON
Ritardo attivazione ventole
Ventole evaporatore OFF
evaporatore ON
Nuovo allarme HACCP
registrato
---
• Sovra-riscaldamento ON
• Sovra-raffreddamento ON
---
--- Funziona AUX OFF
--- Risparmio energetico OFF
• Modifica parametri in corso
• Accesso a menu FNC
(funzioni da tasto)
• Collegamento con EVconnect
attivo
--- Dispositivo accesso
4 5
EPOCA EPOCA
Next Prev Next
2. Date and Time
Day, NN MM YYYY hh:mm:ss
Com1
Daylight saving time Off
Addr. 1
Name
Addr. 2
Set local time
Name
Addr. 3
Name
Addr. 4
Name
Addr. 5
Name
Addr. 6
Name
Addr.7
Save Config.
Name
Addr. 8
Export plant file
Name
Addr. 9
Name
Addr. 10
Name
6 6
EPOCA
Prev Next
4. IP Address
Dynamic
IP address:
Configurazione tramite PC (Collegamento tramite cavo Ethernet su modem)
1. Assicurarsi di avere installato nel PC EPoCA.exe;
2. Avviare EPoCA.exe, il programma scansiona la rete locale LAN a cui è collegato il PC, per
rilevare gli strumenti;
3. Selezionare lo strumento da configurare e premere Next;
4. Impostare i dati del Plant e del Device, salvare la configurazione premendo Save Config. e
proseguire premendo Next;
3
EPOCA
Device selection
EPOCAAXXXXX
Device web page
5. Impostare data, ora e fuso orario usato e premere Next;
6. Impostare il nome delle risorse collegate in RS-485 al EV3 200 Web e premere Next;
5
EPOCA
Prev
2. Date and Time
Ingresso
RH
Day, NN MM YYYY hh:mm:ss
digitale
Daylight saving time
--- ---
Set local time
--- ---
--- ---
--- ---
--- ---
Impostare il tipo di indirizzo IP e premere Next;
7. Premere Configure per terminare la fase di configurazione dello strumento.
7
EPOCA
Prev
4. IP Address
Dynamic
IP address:
Cod. Descrizione Causa
Pr1
• Sonda non
funzionante
Sonda in • Sonda collegata
errore non correttamente
Pr2 • Tipo sonda non
corretto
Pr3
---
Allarme orologio
rtc Allarme
(RTC) non
orologio
funzionante
---
Allarme di
Temperatura Pb1 > A1
AL bassa temp.
per un tempo = A7
Pb1
Allarme di
Temperatura Pb1 > A4
AH alta temp.
per un tempo = A7
Pb1
id Allarme porta ID ON per un
aperta tempo > i2
Allarme Mancanza di
PF mancanza tensione per un
tensione tempo > A10
---
Segnalazione
COH Temp. cond. > C6
condensatore
surriscaldato
CSd Allarme alta Temp. cond. > C7
cond. per un tempo = C8
Allarme
ID ON (iC1 = 2) per
iA ingresso
un tempo = i5
multifunzione
Allarme
CtH termica ID ON (iC1 = 5)
compr.
Allarme
th termica ID ON (iC1 = 5)
globale
Sbrinamento
Allarme terminato per
dFd timeout timeout anziché per
sbrinamento raggiungimento
temperatura d2
Declinazione di responsabilità
La presente documentazione è proprietà esclusiva di EVCO. Contiene la descrizione
generale e/o le caratteristiche tecniche per le prestazioni dei prodotti qui contenuti. Questa
Prev Next
documentazione non è destinata e non deve essere utilizzata per determinare l'adeguatezza o
3. Controllers
l'affidabilità di questi prodotti relativamente alle specifiche applicazioni dell'utente. Ogni utente o
Autoaddress
specialista di integrazione deve condurre le proprie analisi complete e appropriate del rischio,
On Line
Name
effettuare la valutazione e il test dei prodotti in relazione all'uso o all'applicazione specifica.
On Line
Name
Né EVCO né qualunque associata o filiale deve essere ritenuta responsabile o perseguibile per il
Off Line
cattivo uso delle informazioni ivi contenute. Gli utenti possono inviarci commenti e suggerimenti
Off Line
per migliorare o correggere questa pubblicazione.
Off Line
Off Line
EVCO adotta una politica di continuo sviluppo. Pertanto EVCO si riserva il diritto di effettuare
modifiche e miglioramenti a qualsiasi prodotto descritto nel presente documento senza previo
Off Line
preavviso.
Off Line
Off Line
I dati tecnici presenti nel manuale possono subire modifiche senza obbligo di preavviso.
Off Line
CONSIDERA L'AMBIENTE
Si prega di leggere e conservare il documento
SMALTIMENTO
Il dispositivo deve essere smaltito secondo le normative locali in merito alla raccolta
delle apparecchiature elettriche ed elettroniche.
7
EPOCA EPOCA
Prev Next
Prev Next
4. IP Address
Static
IP address
0.0.0.0 Configure
Netmask
0.0.0.0
Gateway
0.0.0.0
Dns 1
0.0.0.0
Dns 2
0.0.0.0
4 EPOCA
Next Prev Next
1. Plant Configuration
Plant Name:
Password:
Plant Category:
Device Name:
Serial Code:
Plant ID:
Build:
Last Reset:
Mac address:
Internet Status:
Erase Config. Save Config.
Upload plant file Export plant file
6
EPOCA
Next Prev Next
3. Controllers
Autoaddress
Com1
Off
Addr. 1 On Line
Name Name
Addr. 2 On Line
Name Name
Addr. 3 Off Line
Name
Addr. 4 Off Line
Name
Addr. 5 Off Line
Name
Addr. 6 Off Line
Name
Addr.7 Off Line
Name
Addr. 8 Off Line
Name
Addr. 9 Off Line
Name
Addr. 10 Off Line
Name
8
EPOCA
Next Prev Next
Configure
Effetti Risoluzione
• Visualizzazione codice Pr1
• Uscita allarme ON
• Regolazione compressore in
funzione di C4 e C5
• Controllare il tipo di
• Sbrinamento sospeso
sonda (PO)
• Visualizzazione codice Pr2 • Controllare il cablaggio
• Uscita allarme ON sonda
• Se P4 = 1, sbrinamento attivo per
• Cambiare il tipo di sonda
un tempo d3
• Visualizzazione codice Pr3
• Nessun effetto sulla regolazione
Impostare l'ora corretta.
Funzioni collegate all'orologio non
Se l'errore permane
presenti o non sincronizzate con
sostituire lo strumento
l'orario effettivo
(batteria RTC scarica)
• Visualizzazione codice AL Attendere che la temp. letta
• Nessun effetto sulla regolazione Pb1 < (A1-A11)
• Visualizzazione codice AH Attendere che la temp. letta
• Nessun effetto sulla regolazione Pb1 > (A4+A11)
• Visualizzazione codice id • Se i2 = -1 l' allarme è
• Blocca regolatori in base alla disabilitato;
funzione attiva in iC1 = 7, 8 o 9 • Verificare i2 e iP1
Verificare il cablaggio
Registrazione codice PF
alimentazione
• Visualizzazione codice COH
Verificare C6
• Nessun effetto sulla regolazione
• Spegnere e accendere lo
• Visualizzazione codice CSd
strumento;
• Blocca compressore
• Verificare C7 e C8
• Visualizzazione codice iA
Verificare i5 e i6
• Nessun effetto sulla regolazione
• Se i7 = 0 il riarmo è
Il regolatore conta dal primo il
sempre automatico
numero di eventi i8 nel tempo i7
• Verificare i5 e i6
• Spegnere e accendere lo
Il regolatore conta dal primo il
strumento;
numero di eventi i8 nel tempo i7
• Verificare i5 e i6
• Visualizzazione codice dFd • Toccare un tasto qualsiasi
• Nessun effetto sulla regolazione • Verificare d2, d3 e d11
www.evco.it
