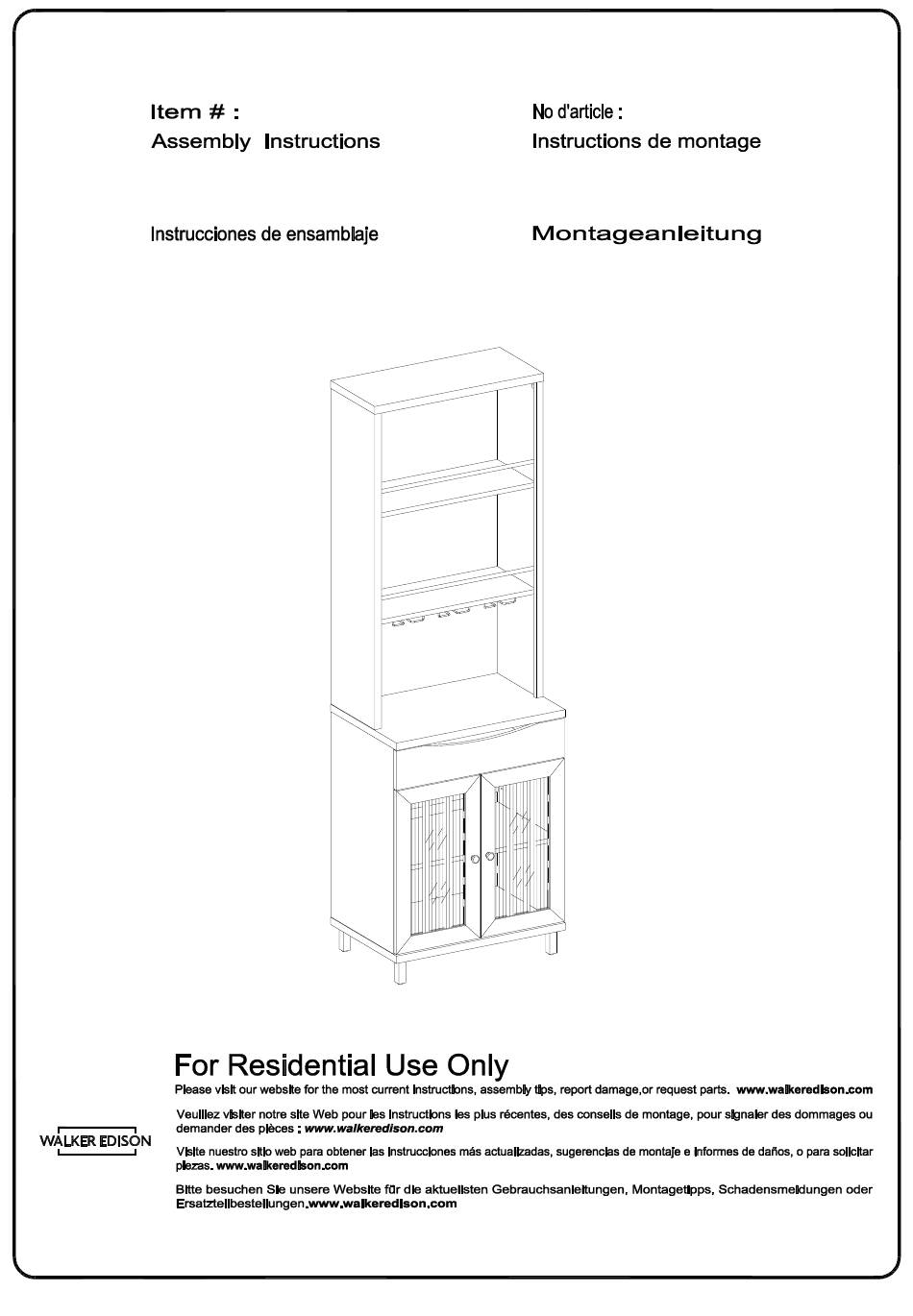

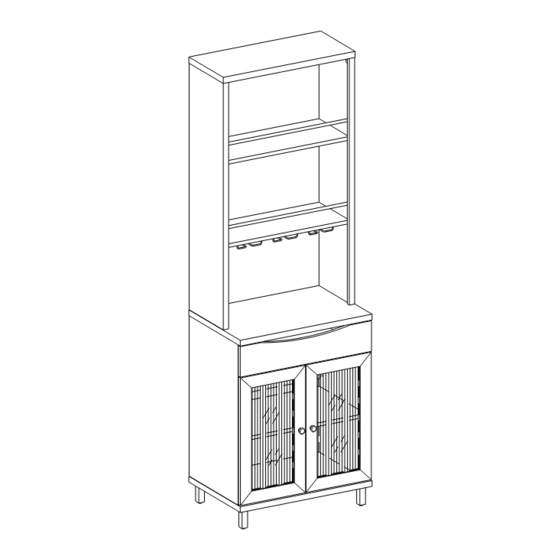

  • Page 1 PRLD3D PRLD3D Ítem N.°: Artikel# : PRLD3D PRLD3D Revised 07/06/2022 (R) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 2: General Assembly Guidelines

    Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 (ESP) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 5 Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 6: Lista De Piezas

    Lista de piezas © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 7: Liste Du Matériel

    Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Bolt M6x15mm Boulon Perno Bolzen Ø35mm Europe hinge Charnière Europe Bisagra de Europa Europa-Scharnier © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Schubladenschieber * Hinweis: Dieses Teil wird zu den Versandzwecken vormontiert geliefert und muss zerlegt werden, um die Montage des Tisches abzuschließen. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Kunststoffkeil Ø4x38mm Screw Tornillo Schraube Ø3.5x15mm Screw Tornillo Schraube Ø4x12mm Screw Tornillo Schraube Ø4x25mm Screw Tornillo Schraube Plastic strap Sangle en plastique Correa plástica Kunststoffband Écrou Tuerca Mutter © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 Inserte la clavija de madera (A) en la parte (2,5) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (2,5) gemäß der Abbildung ein. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Stecken Sie den Holzdübel (A) in das Teil (3) ein, befestigen Sie das Teil (24) ans Teil (3) mit der Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 Stecken Sie den Holzdübel (A) in das Teil (7,8) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (7,8) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Stecken Sie den Holzdübel (A) in das Teil (9,10) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (9,10) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 Nehmen Sie die Schubladenschiene (Q) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik- Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (Q) an das Teil (9,10) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (Q) an das Teil (17,18) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Befestigen Sie das Teil (2,3) an das Teil (7), und befestigen Sie das Teil (2,3) an das Teil (7) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
  • Page 20 Place part (12) as per diagram. (FR) Placez la pièce (12) conformément au schéma. (ESP) Ponga la parte (12) según el diagrama. (DE) Platzieren Sie das Teil (12) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
  • Page 21 Ponga y inserte la parte (23) en la parte (7) según el diagrama. (DE) Platzieren und Stecken Sie das Teil (23) in das Teil (7) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
  • Page 22 Befestigen Sie das Teil (8) an das Teil (2,3,23), und Befestigen Sie das Teil (8) an das Teil (2,3) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
  • Page 23 Place part (12) as per diagram. (FR) Placez la pièce (12) conformément au schéma. (ESP) Ponga la parte (12) según el diagrama. (DE) Platzieren Sie das Teil (12) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
  • Page 24 Befestigen Sie das Teil (1) an das Teil (7,8), und Befestigen Sie das Teil (1) an das Teil (7,8) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
  • Page 25 Befestigen Sie das Teil (4) an das Teil (7,8), dann befestigen Sie das Teil (4) an das Teil (7,8) mit der Schraube (F) durch den Inbusschlüssel (G) gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
  • Page 26 Asegure el perno de leva (B) en la parte (4) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (4) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
  • Page 27 Befestigen Sie das Teil (5) an das Teil (10), und sichern Sie das Teil (5) an das Teil (10) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
  • Page 28 Befestigen Sie das Teil (5) an das Teil (9), und befestigen Sie das Teil (5) an das Teil (9) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
  • Page 29 Befestigen Sie das Teil (6) an das Teil (9,10), dann befestigen Sie das Teil (6) an das Teil (9,10) mit der Schraube (F) durch den Inbusschlüssel (G) gemäß Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
  • Page 30 Use el perno (H) para fijar la parte (16) a la parte (6) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (16) an das Teil (6) mit dem Bolzen (H) durch den Inbusschlüssel (G) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
  • Page 31 Place part (13,14) as per diagram. (FR) Placez la pièce (13,14) conformément au schéma. (ESP) Ponga la parte (13,14) según el diagrama. (DE) Platzieren Sie das Teil (13,14) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
  • Page 32 Befestigen Sie das Teil (4) an das Teil (9,10), und sichern Sie das Teil (4) an das Teil (9,10) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
  • Page 33 Philips como se muestra en el diagrama. (DE) Befestigen Sie den Kunststoffkeil (S) an das Teil (12,13) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (R) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
  • Page 34 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (X) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (V) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.34...
  • Page 35 Use el tornillo (T) para fijar la parte (17,18) a la parte (19) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (17,18) ans Teil (19) mit der Schraube (T) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.35...
  • Page 36 Place part (20) as per diagram. (FR) Placez la pièce (20) conformément au schéma. (ESP) Ponga la parte (20) según el diagrama. (DE) Platzieren Sie das Teil (20) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.36...
  • Page 37 Befestigen Sie das Teil (21) an das Teil (19), und sichern Sie das Teil (21) an das Teil (19) mit der Schraube (T) durch den Kopfschraubendreher von Philips gemäß der Abbildung © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.37...
  • Page 38 Asegure el perno de leva (B) en la parte (22) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (22) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.38...
  • Page 39 Befestigen Sie das Teil (22) an das Teil (17,18,21), und sichern Sie das Teil (22) an das Teil (17,18,21) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.39...
  • Page 40 Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.40...
  • Page 41 Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.41...
  • Page 42 Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten. Setzen Sie das Teil (11) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (11) und legen Sie es auf die Regalstützstifte. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.42...
  • Page 43 Befestigen Sie das Europa-Scharnier (J) ans Teil (15) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie den Griff (L) ans Teil (15) mit dem Griffbolzen (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.43...
  • Page 44 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (J) auf dem Teil (15) ans Teil (9) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.44...
  • Page 45 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (J) auf dem Teil (15) ans Teil (10) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.45...
  • Page 46 (DE) Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.46...
  • Page 47 Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (X) und die Mutter (Y) an der Wand mit der Schraube (W) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.47...

  • Page 48: Final Assembly

    Step 38 Final Assembly © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.48...
