COMPETITION SERIES
Leistungsverstärker
Anschluss- und Bedienungsanleitung

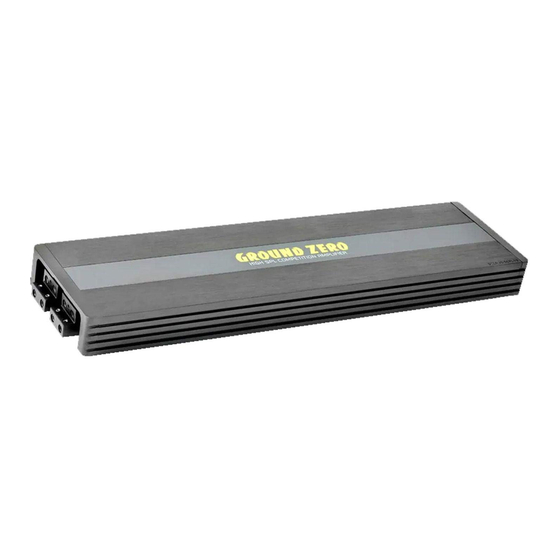

GZCA 20.0SPL-M1
Ausstattungsmerkmale
•
1 Ohm stabiler Mono Subwoofer-Verstärker
•
Hocheffiziente Class D Technologie
•
LED zur Anzeige des Betriebszustandes
•
Variabel einstellbarer Bass-Boost (@ 35 bis 70 Hz)
•
Einstellbare Hochpass-Frequenzweiche
•
Einstellbare Tiefpass-Frequenzweiche
•
1x Mono Cincheingang (RCA)
•
1x Mono Cinchausgang (RCA)
•
Regelbare Eingangsempfindlichkeit
•
Temperatur / Kurzschluss / Überlast-Schutz
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Ground Zero GZCA 20.0SPL-M1
Summary of Contents for Ground Zero GZCA 20.0SPL-M1
- Page 1 COMPETITION SERIES Leistungsverstärker Anschluss- und Bedienungsanleitung GZCA 20.0SPL-M1 Ausstattungsmerkmale • 1 Ohm stabiler Mono Subwoofer-Verstärker • Hocheffiziente Class D Technologie • LED zur Anzeige des Betriebszustandes • Variabel einstellbarer Bass-Boost (@ 35 bis 70 Hz) • Einstellbare Hochpass-Frequenzweiche • Einstellbare Tiefpass-Frequenzweiche •...
-
Page 2: Table Of Contents
Allgemeine Montagehinweise Einstellungen und Funktionen / Anschlüsse Verkabelung Technische Daten Fehlerdiagnose Gewährleistungsbestimmungen Empfohlener Kabelquerschnitt und Sicherungswert Modell GZCA 20.0SPL-M1 Lautsprecherleitungen min 10.0 mm² Stromversorgungsleitungen min 4x 50.0 mm² Remote Leitung min 0.75 mm² Empfohlener Sicherungswert 1200 A (4x 300 A) -
Page 3: Allgemeine Montagehinweise
Allgemeine Montagehinweise • Fahrzeugbatterie, wenn möglich vor der Installation abklemmen! (Achtung, bei manchen neueren Fahrzeigen kann das Abklemmen der Batterie zu Fehlermeldungen oder Fehlfunktionen der Fahrzeugelektrik führen, welche nur durch eine Fachwerkstatt zu löschen oder beheben sind. Bitte fragen Sie daher zuerst einen Fachmann und/oder beachten Sie die Betriebsanleitung Ihres Fahrzeuges!) •... - Page 4 Einstellungen und Funktionen – GZCA 20.0SPL-M1 Signaleingang (Cinch) Zum Anschluss des Vorverstärkerausganges des Steuergerätes (Cinch) Signalausgag (Cinch) Zum Anschluss an weitere Verstärker Regler für Zur Einstellung der Eingangsempfindlichkeit Eingangsempfindlichkeit Hochpass-Filter Zum Einstellen der gewünschten Filterfrequenz (5 Hz bis 30 Hz) Tiefpass-Filter Zum Einstellen der gewünschten Filterfrequenz (50 Hz bis 500 Hz)
- Page 5 Verkabelung – GZCA 20.0SPL-M1...
-
Page 6: Technische Daten
Technische Daten Model GZCA 20.0SPL-M1 Verstärkerausführung 1 Ohm stabiler Subwoofer Class D Verstärker RMS Leistung 1x 12000 W @ 2 Ohm gemessen @ 14.4 V RMS Leistung 1x 20000 W @ 1 Ohm gemessen @ 14.4 V Rauschabstand 91 dB (bei Nennleistung) THD+N 0.2 % (bei Nennleistung / 100 Hz) -
Page 7: Fehlerdiagnose
Seitenblenden Die beiden Seitenteile lassen sich für den Anschluss der Verkabelung abnehmen. Hierbei müssen diese zuerst vertikal nach oben geschoben und anschließend vom Kühlkörper horizontal aus den Befestigungs- laschen gezogen werden. Der Anbau erfolgt in umgekehrter Reihenfolge. Fehlerdiagnose Fehler Mögliche Ursache Fehlerbehebung / Prüfung Hauptsicherung(en) prüfen Leuchtet die Betriebsanzeige auf? Nein? -
Page 8: Gewährleistungsbestimmungen
Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com... -
Page 9: Gzca 20.0Spl-M1
COMPETITION SERIES Amplifier Owner’s Manual GZCA 20.0SPL-M1 Features • 1-ohm stable subwoofer amplifier • High efficient class D technology • Power status, clipping and protection LED • Up to 12 dB adjustable bass boost (@ 35 to 55 Hz) •... -
Page 10: 1200 A (4X 300 A)
Wiring Specifications Trouble shooting guide Terms of warranty Recommended wiring and fuse value Model GZCA 20.0SPL-M1 Speaker wire min 10.0 mm² / 8 AWG Power supply wire min 4x 50.0 mm² / 2x 0 AWG Remote wire min 0.75 mm² / 20 AWG... - Page 11 General installation notes • As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier. (Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please ask your service partner first before disconnecting the battery!) •...
- Page 12 Controls and features – GZCA 20.0SPL-M1 RCA signal input To connect the RCA signal wire* from the audio source / head unit RCA signal output To connect another amplifier (using an RCA cable) Input sensitivity (LEVEL) To adjust the input sensitivity High pass filter To adjust the high pass filter´s crossover point (5 Hz - 30 Hz)
- Page 13 Wiring – GZCA 20.0SPL-M1...
- Page 14 Specifications Model GZCA 20.0SPL-M1 Amplifier type 1 ohm stable mono subwoofer class D amplifier RMS Power 1x 12000 W @ 2 ohms measured @ 14.4 V RMS Power 1x 20000 W @ 1 ohm measured @ 14.4 V S/N ratio...
- Page 15 Side panels Both side panels can be detached for wiring purpose. First, lift the side panel upwards. Subsequently, pull it away from the heat sink attachment. The installation has to be done in reverse order. Trouble shooting guide Symptoms Check / Cause Action Check the power line fuse(s) No audible sound...
- Page 16 Terms of warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
