Установка изделия
5

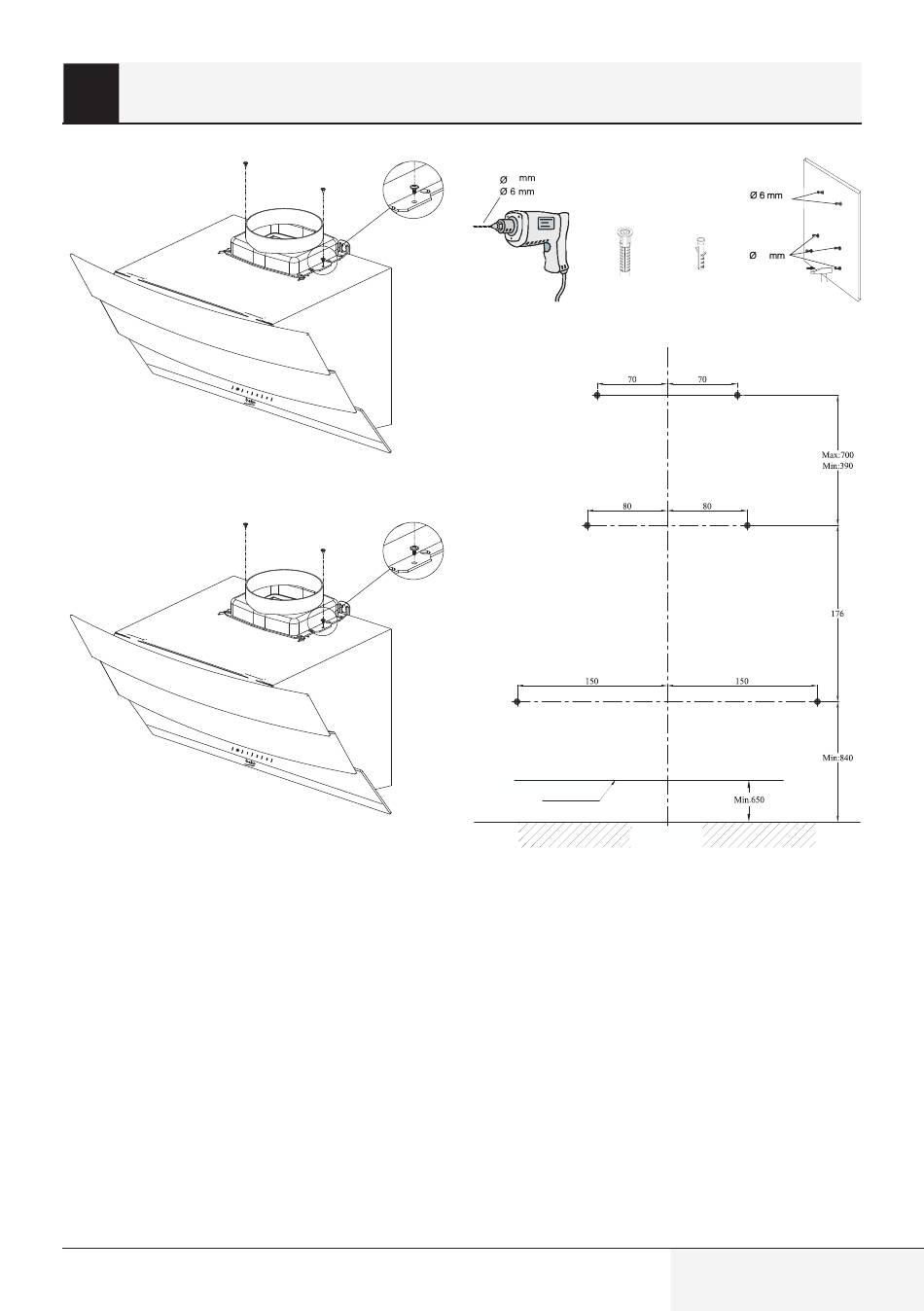

(Pисунок 2-60)
(Pисунок 2-90)
5.4 Сверление отверстий для
подвески
Прикрепить монтажный шаблон к ме-
сту установки вытяжки. Просверлить
отверстия, помеченные (X, Y), с по-
мощью сверла диаметром 8 мм, и от-
верстие, помеченное (Z), с помощью
сверла диаметром 6 мм. (Pисунок 3)
Вытяжка / Руководство пользователя
8
Пластиковый
8
дюбель 8 мм
Z
Y
X
Нижняя поверхность
прибораappliance
ЗОНА ВАРКИ
(Pисунок 3)
5.5 Забивание дюбелей
Забить молотком дюбеля (X, Y) ди-
аметром 8 мм в отверстия, просвер-
ленные для винтов подвески. Забить
2 дюбеля (Z) диаметром 6 мм в от-
верстия, просверленные при помощи
сверла диаметром 6 мм для соеди-
нительной пластины наружной трубы
(Pисунок 3).
Z
Z
Y
Y
X
8
X
Пластиковый
дюбель 6 мм
