Connections / Raccordements / Conexiones
WARNING
Remove the ignition key and disconnect the negative terminal of the battery to prevent short circuits.
AVERTISSEMENT Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits.
ADVERTENCIA
Retire la llave de encendido y desconecte el terminal negativo de la batería para evitar cortocircuitos.

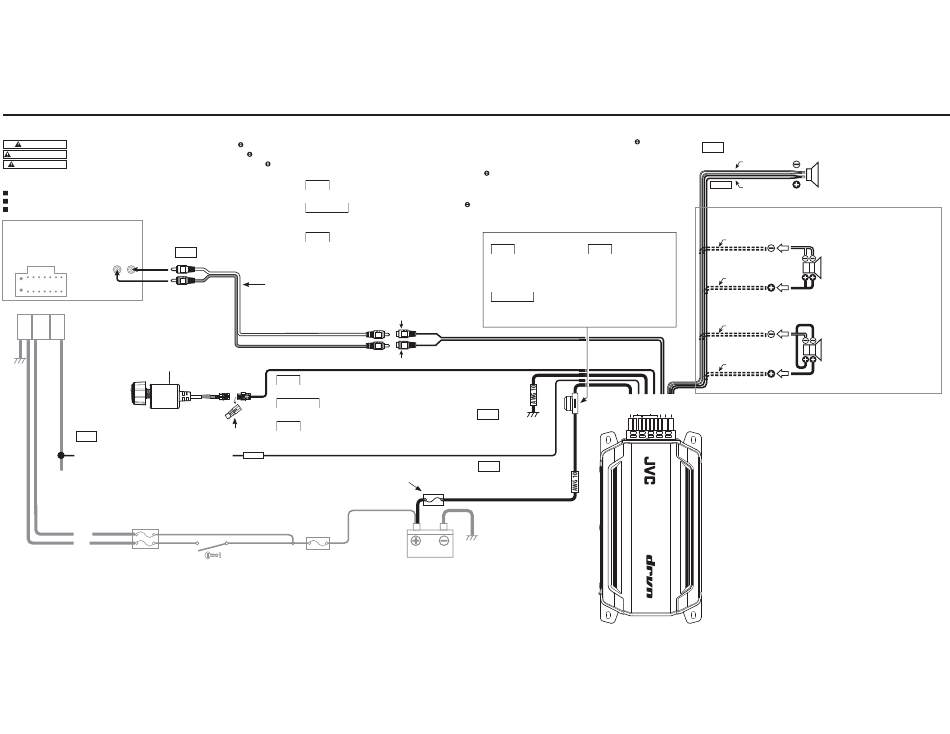

Type A: RCA INPUT connection
Type A: Raccordement RCA INPUT
Tipo A: Conexión RCA INPUT
AFTER MARKET
HEAD UNIT
A-5
R L
FRONT
L
R
A-3
Power control wire (Blue-White)
Câble de commande de l'alimentation (Bleu-Blanc)
Cable de control de alimentación (Azul-Blanco)
BATT
ACC
NOTE
After wiring, be sure to insulate and waterproof the connection part.
REMARQUE
Après le câblage, veillez à assurer l'isolation et l'étanchéité de la
partie de connexion.
NOTA
Después de realizar el cableado, asegúrese de aislar y impermeabili-
zar la pieza de conexión.
RCA cable (commercially available)
Câble RCA (vendu séparément)
Cable RCA (vendido por separado)
NOTE
Do not remove the cap when remote controller is not connected.
REMARQUE
Ne pas retirer le capuchon lorsque la télécommande n' e st pas connectée.
NOTA
Cap / Capuchon / Tapa
No retire la tapa cuando el controlador remoto no esté conectado.
AWG 18
Protective fuse (Commercially available)
Fusible de protection (Vendu séparément)
Fusible de protección (Vendido por separado)
Car fuse box
Ignition key switch
Boîte de fusible
Commutateur à clef
Caja de fusibles
Llave de contacto
del automóvil
In a computer-equipped vehicle, when you remove the terminal of
the battery, the memory may disappear, or a defect may occur in the
electrical system of the vehicle. Consult your dealer for further details.
Dans un véhicule équipé d'un ordinateur, lorsque vous retirez la
borne de la batterie, la mémoire peut disparaître ou un défaut peut
se produire dans le système électrique du véhicule. Consultez votre
revendeur pour de plus amples détails.
En un vehículo equipado con ordenador, cuando extrae el terminal
de la batería, la memoria puede desaparecer o puede producirse un
defecto en el sistema eléctrico del vehículo. Consulte a su proveedor
para obtener más detalles.
Fuse (40 A)
NOTE
If you can't fi nd the specifi ed capacity
fuse at your store etc., consult your
JVC dealer.
Fusible (40 A)
REMARQUE
Si vous ne trouvez pas de fusible de
calibre adéquat dans le commerce,
White / Blanc / Blanco
etc., contacter votre agent JVC.
L
L
R
R
Red / Rouge / Rojo
A-2
Ground wire (Black)
Câble de masse (Noir)
Cable de masa (Negro)
A-1
Battery wire (Yellow)
Câble de la batterie (Jaune)
Cable de la batería (Amarillo)
Battery
Batterie
Batería
A-4
White lined
Avec une ligne blanche
Con línea blanca
AWG 18
Black
Noir
Negro
White lined
Avec une ligne blanche
Fusible (40 A)
Con línea blanca
NOTA
Si no puede encontrar el fusible de la
capacidad especifi cada en su almacén
Black
etc., consulte su distribuidor JVC.
Noir
Negro
White lined
Avec une ligne blanche
Con línea blanca
Black
Noir
Negro
(e) (d) (f) (a)
(b)
(c)
(a) (b) (c)
(d)(e) (f)
Subwoofer (L+R)
Haut-parleurs d'extrêmes graves (G+D)
Altavoz de subraves (I+D)
Dual voice coil subwoofer
Subwoofer à Bobine Double Voix
Subwoofer de bobina de voz doble
Dual 4 Ω
Double 4 Ω
Dual 4 Ω
Dual 2 Ω
Double 2 Ω
Dual 2 Ω
