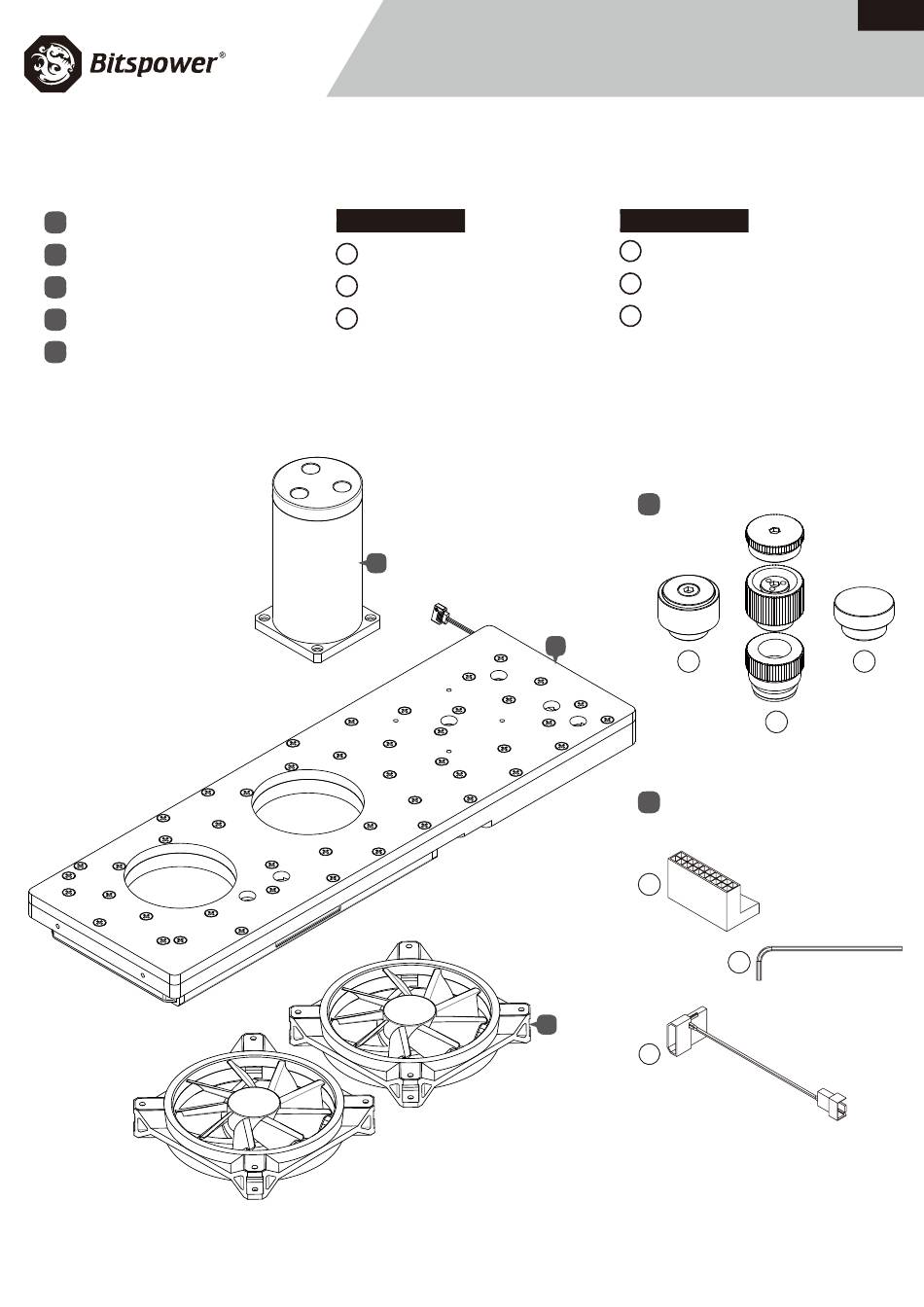

BPTA-WDP303C
A
BP-DSWDP-303C
.........1個
B
BPTA-FX120PWM-DRGB
C
水箱
.....................1個
D
隨附接頭（詳細內容見後敘）
E
其它配件（詳細內容見後敘）
BPTA-WDP303-KIT 示範組裝說明書
D. 隨附接頭內容
TA-EXAIR-GS
1
..2個
BPTA-EFW-GS
2
TA-F06-GS
3
....1組
....1組
C
E. 其它配件內容
...........1個
...........1個
..............1個
A
B
本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，
產品顏色與配件以實物為準。
P 1
主機板轉接座插頭
4
........1個
5
六角板手(2.5MM)
.........1支
大4PIN供電線
6
............1個
D
隨附接頭內容
1
2
E
其它配件內容
4
5
6
繁中文
V2
3
Advertisement
Related Manuals for Bitspower BPTA-WDP303-KIT
Summary of Contents for Bitspower BPTA-WDP303-KIT
- Page 1 繁中文 BPTA-WDP303-KIT 示範組裝說明書 BPTA-WDP303C D. 隨附接頭內容 E. 其它配件內容 BP-DSWDP-303C ..1個 TA-EXAIR-GS 主機板轉接座插頭 BPTA-FX120PWM-DRGB ..1個 ..2個 ...1個 BPTA-EFW-GS 六角板手(2.5MM) 水箱 ..1支 ...1個 .....1個 TA-F06-GS 大4PIN供電線 隨附接頭（詳細內容見後敘） ....1個 ..1組 ....1個 其它配件（詳細內容見後敘） ..1組 隨附接頭內容 其它配件內容 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知， 產品顏色與配件以實物為準。...
- Page 2 組裝水箱系統 角度微調整技術 90° 黑色M4螺絲 DRGB LED 使用前，請先確定您所選用的主機板具 有DRGB(Digital RGB)燈效及其插座， 一 般 多 為 3 P I N 。 或 者 您 也 可 選 用 Bitspower 的燈效控制器-BPTA-DRGBMFC。 O型圈 水道板與水泵不可拆解，一經拆解 恕不保固。 您可使用大4PIN供電線由電源供應器直 接驅動。 S1水泵規格 額定電壓：12V DC 功 耗：17W 最大流量：960L/h 最高系統溫度：60℃ PWM：無...
- Page 3 安裝方式 兼容ATX機箱 IN WIN 303 IN WIN 303C IN WIN 305 IN WIN 307 BP-DSWDP-303C BPTA-FX120PWM-DRGB 風扇濾網 防震腳墊 黑色M4螺絲...
- Page 4 彎管注意事項（不含在內） 水路安裝注意事項 裁切完成之硬管 １.先將矽膠條（另外採買）穿至硬管內。 硬管安裝順序： ２.將已穿矽膠條之硬管需做折彎造型之 1.先將螺母順時針方向擰進G1/4” 牙孔。 範圍進行均勻加熱（建議使用熱風槍）。 2.將硬管先穿過螺帽再穿過O圈，再 ３.加熱過程請配合轉動硬管達到均勻加熱。 鬆 將硬管推進螺母內必須到底。 ４.待硬管加熱至可輕易折彎之程度即可移 3.最後將螺帽順時針方向扭緊即可。 至彎管器上進行折彎動作。 緊 矽膠條 5 .建議可選擇使用Bitspower 彎管治具組 （BP-PTR12/BP-PTR14/BP-PTR16） 鬆 協助完成。 緊 註：此一使用步驟可依個人習慣作調整。 注水 選擇喜好的水冷濃縮液顏色，以純淨水調合，由”填水孔”注入至水箱九分滿，接著利用”24PIN跳線開關” 啟動電源，讓水路中的空氣集中至水箱排出，再依水量繼續添加至水箱九分滿左右即可。 （24PIN跳線開關用途：需無經主板開啟ATX電源時， 使電源直接開啟供電。） 注意：Bitspower建議消費者使用蒸餾水、純凈水，加入Bitspower的染劑作 為水冷液使用；如客戶自行選購的水冷液導致電鍍層剝落、水道堵塞 、水泵轉動不正常、水箱管破裂或密封圈變型以致漏水等及其它不可 抗力之問題時，消費者自行承擔相關產品責任。 未注水前，請勿啟動水泵電源。 填水孔 -------產品保修規範------ 質保期時效，送修的產品凡有以下狀況，不在保修 範圍內。...
- Page 5 建議安裝方式 主件說明 BPTAN-NLS360-F2PB BP-WTP-C95 BP-WTP-C06 ..1個 .....1個 .....1個 BPTA-CPUMS-DRGB BP-WTP-C62 BP-NCCLT14AC-L500 ..1個 .....1個 ..5支 BP-VG2080RD-A2 BP-EML14 BPTA-DRGBMFC ..1個 ....10個 ..1個 BP-WTP-C06( BP-90R BP-WTP-C61 ..2個 ....6個 ....2個 BP-VG2080RD-A2附贈 BPTA-FX1812NT BP-DG14AALPI BPTA-DTMC-V2 ..4個 ...2個 ...1個 BP-PFANMFH BP-QR-C .....1個 ....1個 注意，跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水泵的情况下，進行24小時的跑水測試， 確保無漏水情况後再開主機，避免發生漏水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品顏色與配件以實物為準。...
- Page 6 (See following details) Other accessories ..1 SET (See following details) Complimentary fittings Other accessories Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product.
-
Page 7: Installation
DRGB LED Before use, please make sure that the mother- board you choose has DRGB (Digital RGB) lighting effect and its appropriate connector, usually 3PIN. Or you can also use Bitspower's lighting controller - BPTA-DRGBMFC. O-ring The customized reservoir and water pump should not be disassembled. - Page 8 Installation Compatibility ATX Chassis IN WIN 303 IN WIN 303C IN WIN 305 IN WIN 307 BP-DSWDP-303C BPTA-FX120PWM-DRGB Fan Dust Filter Shock-Proof Stand Black/M4 Screw...
- Page 9 (In order to power the pump only, connect the power switch connector to the 24 pin cable of the power supply. This will allow the power supply to bypass the motherboard and make the pump work alone.) Notice:Bitspower recommends that consumers add the Bitspower dye to distilled water or purified water for their water-cooling liquid. If the...
-
Page 10: Recommended Installation Method
Before filling in the water, please make sure all the components are installed correctly. To prevent any leakage which may damage the PC components, please perform a 24-hour leaking test with only the pump connected to the power supply . Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product. - Page 11 简中文 BPTA-WDP303-KIT 示范组装说明书 BPTA-WDP303C D. 随附接头 E. 其它配件 BP-DSWDP-303C ..1个 TA-EXAIR-GS 主机板转接座插头 BPTA-FX120PWM-DRGB ..1个 .2个 ...1个 BPTA-EFW-GS 六角板手(2.5mm) 水箱 ..1支 ...1个 .....1个 TA-F06-GS 大4PIN供电线 随附接头（详细内容见后叙） ....1个 ..1组 ....1个 其它配件（详细内容见后叙） ..1组 随附接头 其它配件 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知， 产品颜色与配件以实物为准。...
- Page 12 组装水箱系统 角度微调整技术 90° 黑色M4螺丝 DRGB LED 使用前，请先确定您所选用的主机板具有 DRGB(Digital RGB)灯效及其插座，一般多 为3PIN。或者您也可选用Bitspower 的灯效 控制器-BPTA-DRGBMFC。 O型圈 水道板与水泵不可拆解，一经拆解 恕不保固。 您可使用大4PIN供电线由电源供应器直 接驱动。 S1水泵規格 额定电压：12V DC 功 耗：17W 最大流量：960L/h 最高系统温度：60℃ PWM：无 使用寿命：50,000小时 保 固：2 年 TA-EXAIR-GS BPTA-EFW-GS 安装方式 安装方式 TA-EXAIR-GS BPTA-EFW-GS 建议将排气接头安装于 建议将泄水接头安装于 水箱且在水位之上。 水冷系统的最低点。 Step 1 Step 1 将按钮按下即可排气。...
- Page 13 安装方式 兼容ATX机箱 IN WIN 303 IN WIN 303C IN WIN 305 IN WIN 307 BP-DSWDP-303C BPTA-FX120PWM-DRGB 风扇滤网 防震脚垫 黑色M4螺丝...
- Page 14 水路安装注意事项 裁切完成之硬管 １.先将矽胶条（另外采买）穿至硬管内。 硬管安装顺序： ２.将已穿矽胶条之硬管需做折弯造型之范围 1.先将螺母顺时针方向拧进G1/4” 进行均匀加热（建议使用热风枪）。 牙孔锁紧。 ３.加热过程请配合转动硬管达到均匀加热。 2.将硬管先穿过螺帽再穿过O圈，再 松 ４.待硬管加热至可轻易折弯之程度即可移至 将硬管推进螺母内必须到底。 弯管器上进行折弯动作。 3.最后将螺帽顺时针方向扭紧即可。 紧 矽胶条 5 .建议可选使用Bitspower弯管治具组（ BP-PTR12 / BP-PTR14 / BP-PTR16）协 松 助完成。 紧 注：此一使用步骤可依个人习惯作调整。 注水 选择喜好的水冷浓缩液颜色，以纯净水调合，由”填水孔”注入至水箱九分满，接着利用”24PIN跳线开关” 启动电源，让水路中的空气集中至水箱排出，再依水量继续添加至水箱九分满左右即可。 （24PIN跳线开关用途：需无经主板开启ATX电源时， 使电源直接开启供电。） 注意：Bitspower建议消费者使用蒸馏水、纯净水，加入Bitspower的染 剂作为水冷液使用；如客户自行选购的水冷液导致电镀层剥落、水 道堵塞、水泵转动不正常、水箱管破裂或密封圈变型以致漏水等及 其它不可抗力之问题时，消费者自行承担相关产品责任。 未注水前，请勿启动水泵电源。 填水孔 -------产品保修规范------ 质保期时效，送修的产品凡有以下状况，不在保修...
- Page 15 建议安装方式 主件说明 BPTA-NLSS360-F2PB BP-WTP-C95 BP-WTP-C06 ..1个 .....1个 .....1个 BPTA-CPUMS-DRGB BP-WTP-C62 BP-NCCLT14AC-L500 .....1个 ..1个 ..5支 BP-VG2080RD-A2 BP-EML14 BPTA-DRGBMFC ..1个 ....10个 ..1个 BP-WTP-C06( BP-90R BP-WTP-C61 ..2个 ....6个 ....2个 BP-VG2080RD-A2附赠 BPTA-FX1812NT BP-DG14AALPI BPTA-DTMC-V2 ...2个 ..4个 ...1个 BP-PFANMFH BP-QR-C .....1个 ....1个 注意，跑水前，请先确认所有零件已安装在正确的位置上，在不开主机，单开水泵的情况下，进行24小时的跑水测试， 确保无漏水情况后再开主机，避免发生漏水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知，产品颜色与配件以实物为准。...
