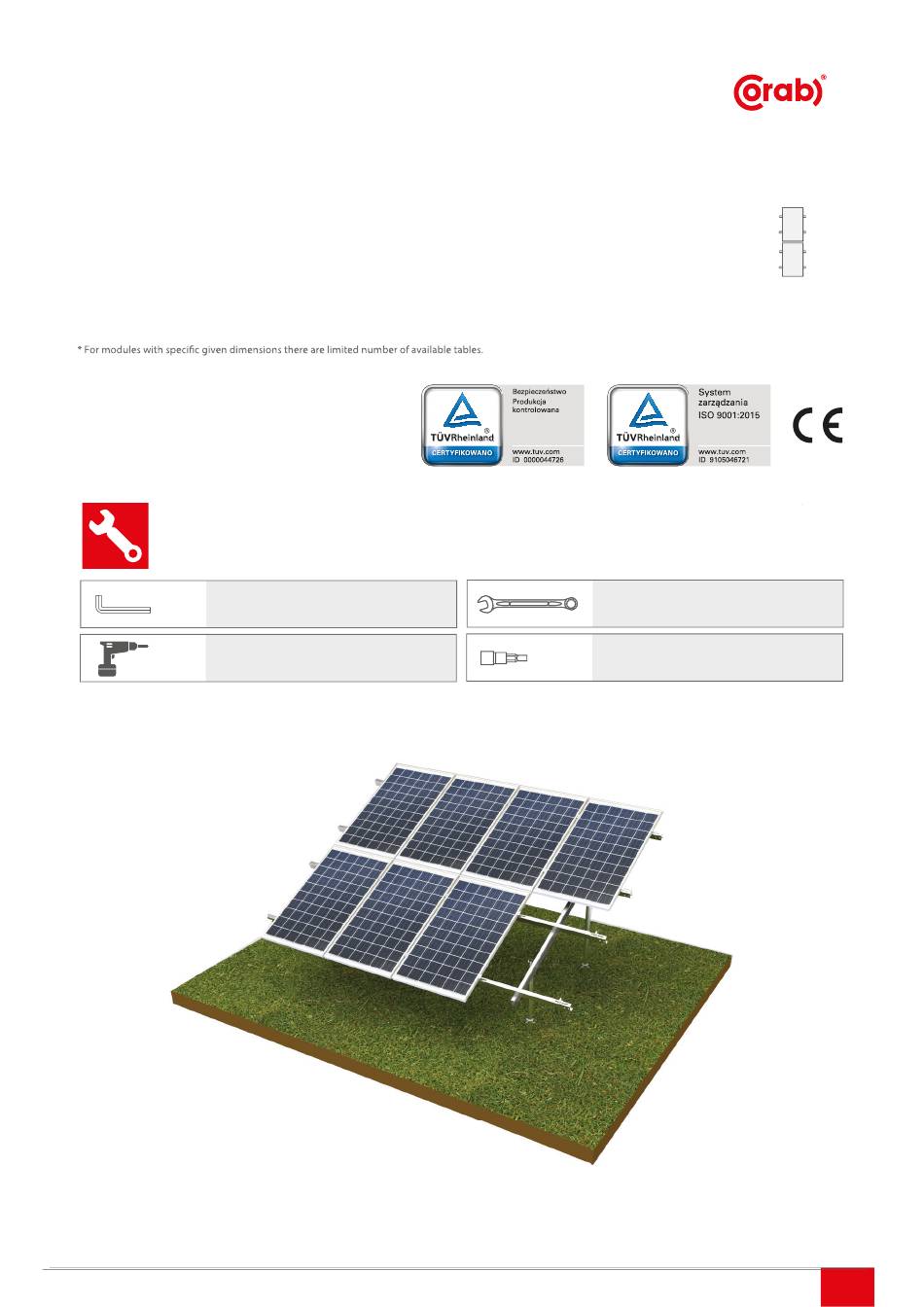

CORAB WS-026M
INSTRUKCJA MONTAŻU
System wolnostojący, dwupodporowy
wkręcany w grunt
2 moduły w rzędzie pionowo
Dla modułów o wymiarach długość 1650-1852 mm / szerokość 1096-1142 mm*
* Dla określonych wymiarów modułów jest wybrana ilość dostępnych stołów.
System dedicated for the following module dimensions: 1650-1852 mm / width 1096-1142 mm*
Narzędzia potrzebne do montażu/Tools needed for installation:
rozmiar/size 6
wkrętarka/screwdriver
02WS026M/2022/EBC
INSTALLATION MANUAL

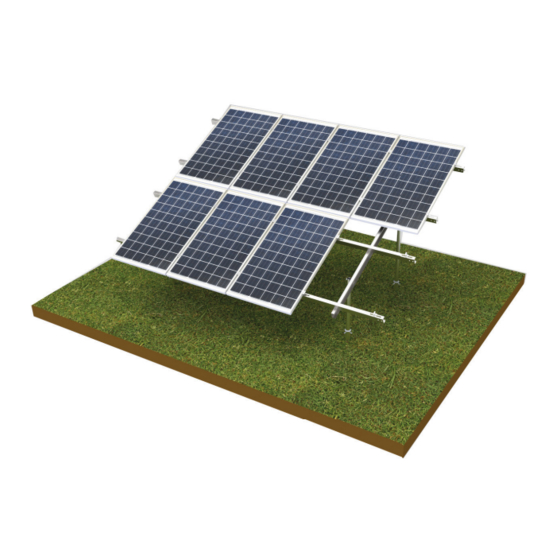

Ground mounted system, double support
ground screws
2 rows of portrait modules
rozm./size 2 x 19 mm
koncówki - bity imbusowe/
screwdriver bits
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for CORAB WS-026M
Summary of Contents for CORAB WS-026M
- Page 1 CORAB WS-026M INSTRUKCJA MONTAŻU INSTALLATION MANUAL System wolnostojący, dwupodporowy Ground mounted system, double support wkręcany w grunt ground screws 2 moduły w rzędzie pionowo 2 rows of portrait modules Dla modułów o wymiarach długość 1650-1852 mm / szerokość 1096-1142 mm* * Dla określonych wymiarów modułów jest wybrana ilość...
- Page 2 Elementy/Elements Ilość modułów / Number of PV modules Indeks Nazwa 32* 30* Index Name Podkładka poszerzana M12 M1067 Washer expanded M12 Mocowanie inwertera XPF_WS004N.8.001 Inverter moun�ng set Uniwersalne stężenie z linki XPF_WS006U.6.001 Cross bracing rope Podkładka sprężysta M8 M935 Spring washer M8 Śruba imbusowa M8x20 M485 Socket screw M8x20...
- Page 3 Montaż/Installation Wymiar X obliczyć według wzoru: X=(szerokość modułu + 20mm) x 5 / 2 Przykład dla szerokości 1120mm: X=(1120 + 20) x 5 /2 X=2850 mm Dimension X calculate with the following formula: X=(module width + 20mm) x 5 / 2 Example for 1120mm width: X=(1120 + 20) x 5 /2 X=2850 mm...
- Page 4 Wymiar Y obliczyć według wzoru: Dimension Y calculate with the Y= (szerokosc modułu + 20mm) x 5 - 5600 following formula: 23 1 Przykład dla szerokosci 1030mm: Y= (module width + 20mm) x 5 - 5600 Y=(1030 + 20) x5 - 5600 Example for 1030mm width: Y=100mm Y=(1030 + 20) x5 - 5600...
- Page 5 PV module PV module 18 20 19 20 Długość linki dostosowywać za pomocą zacisków skręcanych Adjust the rope length with twist clamps Śruba rzymska / Roman screw Obejma rurowa / pipe clamp Śruba M12x30 Screw M12x30 Nakrętka M12 Nut M12 2x Podkładka M12 2x Washer M12 Podkładka sprężysta M12...
- Page 6 Otwory wiercić zgodnie z uwagą 1 Drill holes according to note 1 Uwaga 2 / Note 2 Śruba M12x 0 Screw M12x30 Nakrętka M1 Nut M12 Podkładka M1 2 xWasher M12 Podkładka spring washer M12 Obejma rurowa / pipe clamp Uwaga 1: Otwory w podporach oraz belce mocowania inwertera pod śrubę...
- Page 7 Corab S.A. does not analyze the nie i ich prawidłowy montaż. Corab S.A. nie analizuje potrzeb needs of nal customers or the expected placement conditions of klientów ostatecznych oraz przewidywanych warunków umiejsco-...
-
Page 8: Maintenance
The use of other spare parts may lead to serious damage to property or Stosowanie innych części zamiennych może prowadzić do poważ- hazards to health of people in the vicinity of the PV system! The Corab® nych szkód w mieniu lub zagrożenia dla zdrowia osób przebywają- system forms a uniform and consistent set of elements.
