HOMCOM 800-154V70 Instruction Manual page 43

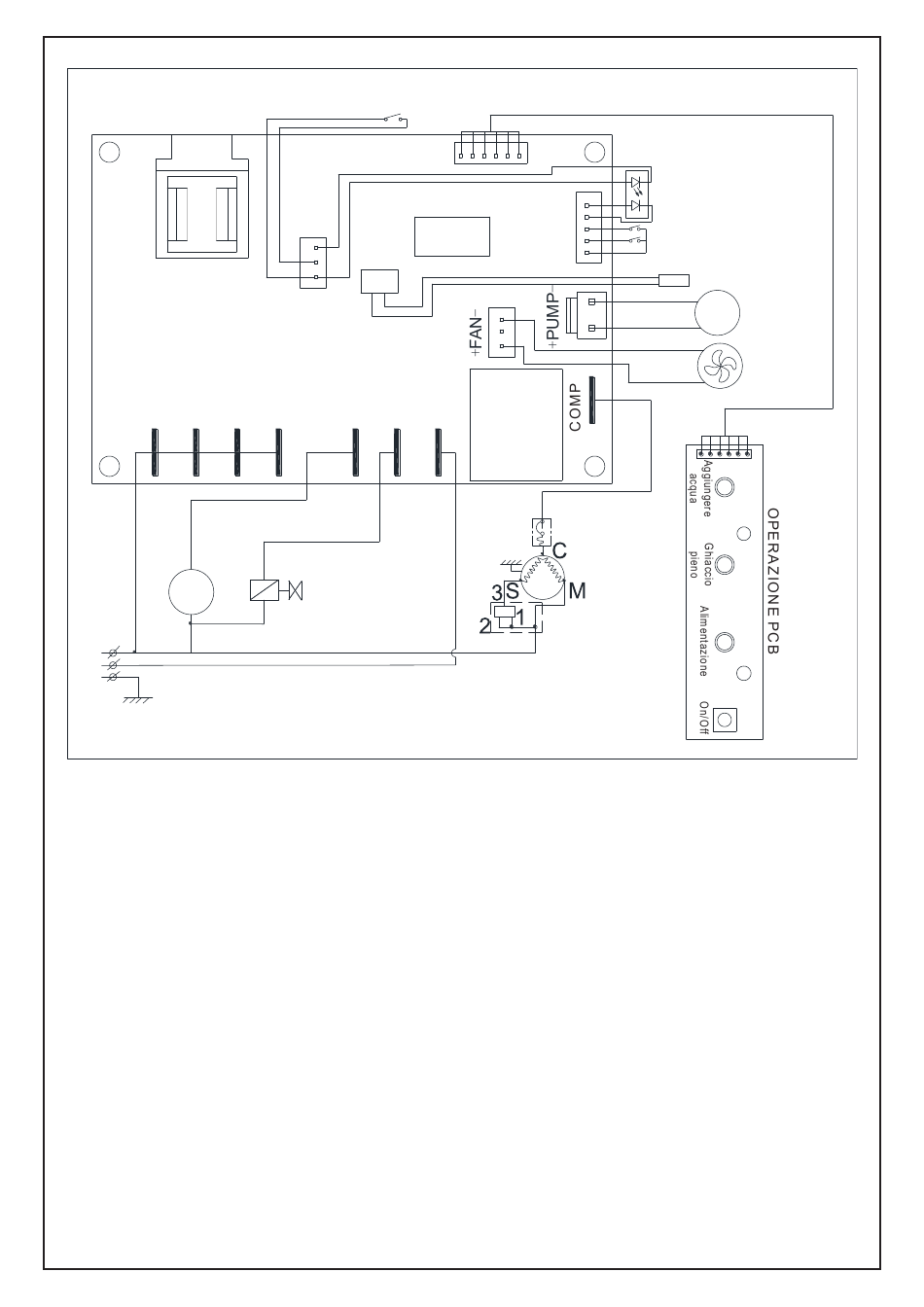

Diagramma Elettrico
T1
Controllo Principale PCB
AC-N
Motore per spatola da
ghiaccio
Alimentaz
SM
ione
elettrica
N
L
G
Rilevamento del
livello dell'acqua
Acqua
MCU
Motore/ Valvola/ AC-L
Valvola Solenoide
Relè
Protettore di
sovraccarico
COMP
Avvio Relè
43
Sensore infrarossi
Rilevatore
Micro interruttore
Macro interruttore
Sensore Temperatura
Condizionata
Poma d'Acqua
a CC
Motore
VEntilatore a
CC
