TRADIM 2100 Series Instruction Manual

GEBRUIKSAANWIJZING UNIVERSELE SNOERDIMMER
De Tradim universele snoerdimmer is beveiligd met een verwisselbare zekering (nr. 1 in de
tekening) van het type Fast met een waarde van 1.6A (F1.6A).
naar lamp
20-250W
of dimbare
transformator
AANSLUITEN UNIVERSELE SNOERDIMMER:
• Haal de stekker van de lamp uit het stopcontact
• Strip de draden (ader doorsnede 0.75mm
lamp- als de inputzijde (nr. 2 in de tekening)
• Schroef de dimmer open en neem het binnenwerk (print) uit de behuizing
• Steek de gesplitste bruine en blauwe draden door het aansluitblokje (nr. 2 in de tekening) en draai
de schroeven goed aan
• Draai de schroeven van de trekontlasting (nr. 3 in de tekening) los en haal deze uit de behuizing
• Plaats het binnenwerk, inclusief snoeren, terug in de behuizing en zorg dat de uitsparingen in de
deksel passen rond het duimwiel (nr. 4 in de tekening)
• Plaats de trekontlastingen (nr. 3 in de tekening) terug, klem de snoeren aan beide zijden goed vast onder
beide trekontlastingen en draai de schroeven van de trekontlasting (nr. 3 in de tekening) goed aan
• Plaats de deksel terug op de onderbak en draai de schroeven van de deksel aan
TECHNISCHE GEGEVENS TRADIM UNIVERSELE SNOERDIMMER
• Vermogensbereik 20-250W/VA, 230V AC/50Hz/IP40. In uitstand max. 0.5W opgenomen vermogen
• Geschikt voor het dimmen van gloei- en halogeen lampen (tot 250W) of dimbare lampen i.c.m.
dimbare transformator (max. 200W)
• De ε op de behuizing geeft aan dat er in de uitstand (> OFF) nog spanning op de lamp staat!
• De led snoerdimmer binnenshuis gebruiken bij een temperatuur tussen 0-40ºC
• Toepassen in niet condenserende ruimtes met een relatieve luchtvochtigheid tussen 10% en 90%
• De producent is niet aansprakelijk voor schade ontstaan door foutief gebruik of ondeskundig
installeren van de dimmer
• De garantieperiode is 2 jaar na aankoopdatum, aan te tonen d.m.v. uw aankoopbon
BENODIGDHEDEN VOOR HET AANSLUITEN VAN DE UNIVERSELE SNOERDIMMER:
• Kleine kruiskop schroevendraaier • Kleine schroevendraaier (spanningszoeker) • Draadstripper
De fabrikant en/of leverancier is niet aansprakelijk voor schade veroorzaakt door verkeerd gebruik of onjuiste installatie van de dimmer.
De garantieperiode is 2 jaar na aankoopdatum, aan te tonen bij de vakhandelaar d.m.v. uw aankoopbon.
Versie NL 1.1 (18/2/22). Bewaar deze handleiding goed voor (her)installatie!
6 min. 0,75 mm
5 mm
15 mm
4
5
3
2
bruin
blauw
2
lamp
4
minimaal, zie nr. 5 en 6 in de tekening) voor zowel de
2
TRADIM Aalsbergen 9, 6942 SE Didam NL www.tradim.nl

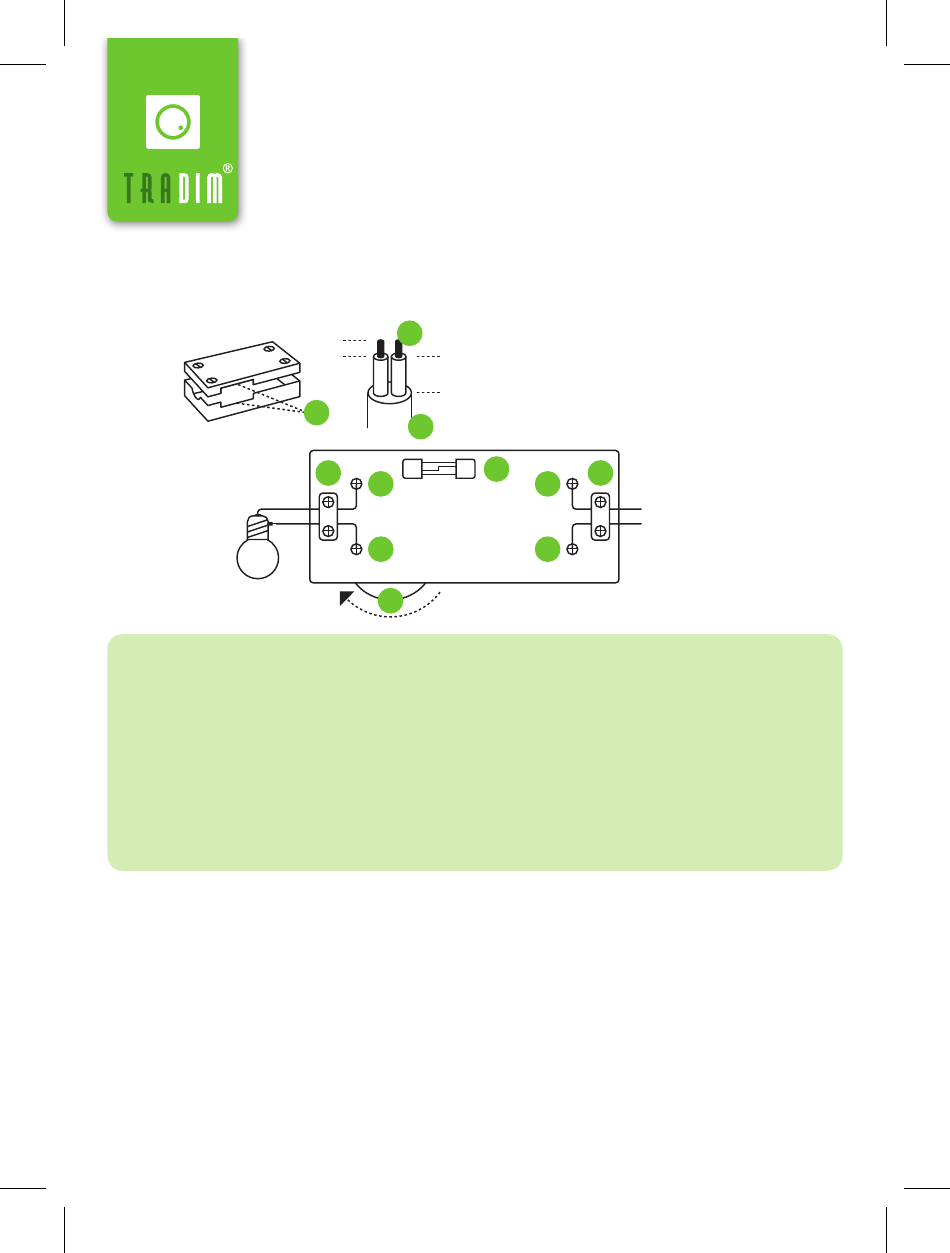

Zekering Fast 1.6A
1
2
2 Draad aansluitblokjes (br./bl.)
voor lamp en input
3 Trekontlasting blokje (brug)
4 Duimwiel- en uitsparing
5 Snoerisolatie
6 Ader doorsnede
1
3
vanaf stopcontact
2
AC 230V
bruin
blauw
2
input
2100-SERIE
