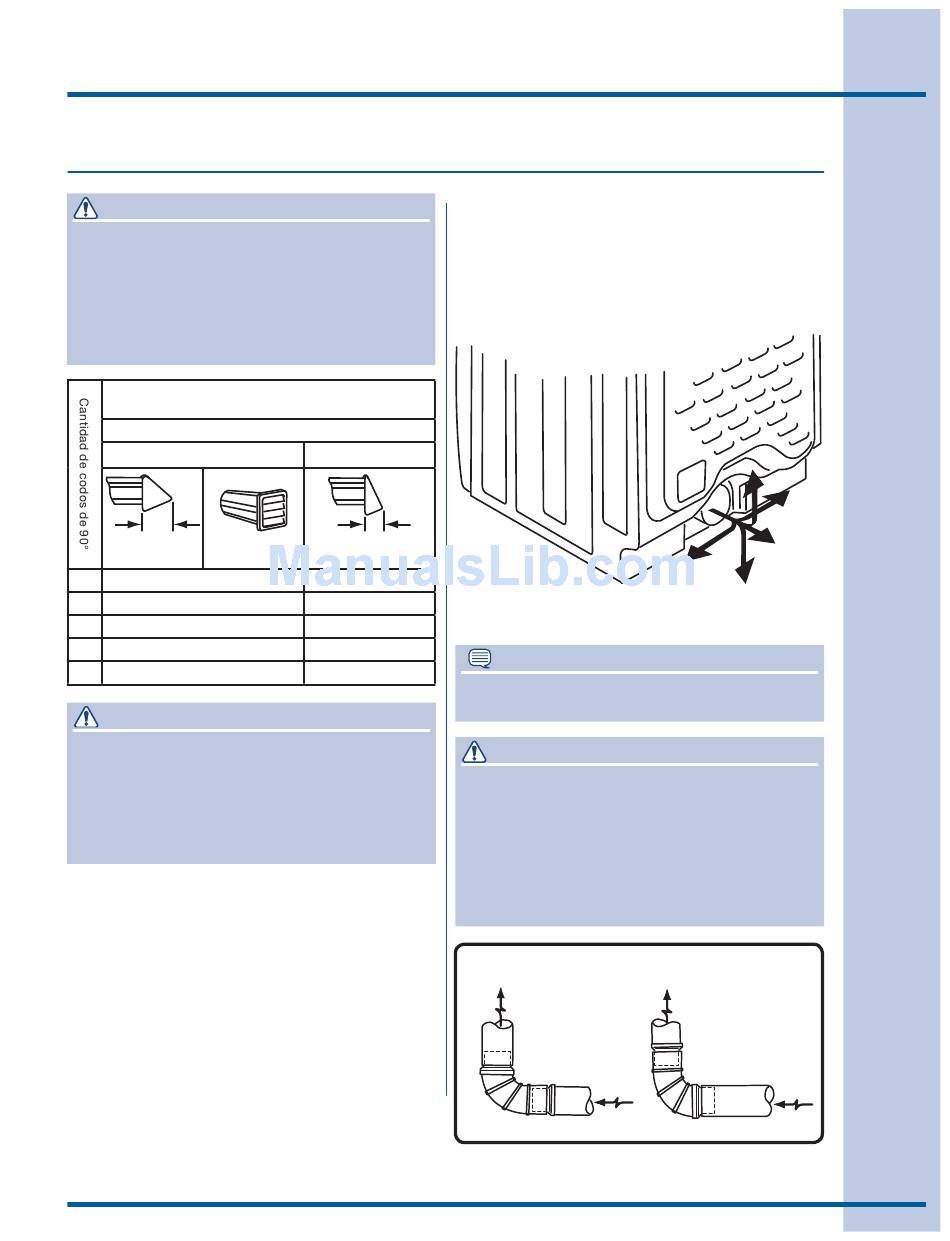

Requisitos del sistema de evacuación (continuación)
ADVERTENCIA
PELIGRO DE INCENDIO
Si se excede la longitud del tubo del conducto
o el número de codos permitidos en las tablas
de "LONGITUD MÁXIMA", se pueden acumular
pelusas en el sistema de escape. La obstrucción
del sistema podría constituir un peligro de incendio,
así como aumentar los tiempos de secado.
LONGITUD MÁXIMA
Conducto de metal rígido de 102 mm (4 pulgadas)
TIPO DE CAPUCHA DE VENTILACIÓN
(recomendada)
4"
aberturas de
(10,2 cm)
ventilación
0
38,10 m (125 pies)
1
35,05 m (115 pies)
2
32 m (105 pies)
3
28,96 m (95 pies)
4
25,91 m (85 pies)
ADVERTENCIA
PELIGRO DE INCENDIO
No utilice material de ventilación fl exible de
plástico o aluminio.
Si va a instalar conductos de ventilación
semirrígidos, no exceda una longitud de 8 pies
(2,4 m).
Requisitos de instalación
Dirección del escape
El escape direccional se puede lograr mediante
la instalación de un codo de ventilación de
giro rápido de 90° directamente en la salida
de la secadora. Los codos de ventilación de la
secadora se encuentran disponibles a través de su
distribuidor de repuestos o ferretería local.
2.5"
(6,35 cm)
33,53 m (110 pies)
30,48 m (100 pies)
Consulte también los REQUISITOS DE DESPEJE
en la siguiente página.
27,43 m (90 pies)
24,38 m (80 pies)
21,34 m (70 pies)
Utilice un codo de giro rápido de 90° para cumplir
con la profundidad mínima de instalación.
No instale la secadora en el mismo lugar en
el que haya o se almacene gasolina u otros
productos infl amables. Si la secadora se instala
en un garaje, debe estar a una altura mínima de
45,7 cm (18 pulgadas) por encima del suelo. De
lo contrario, podría producirse una explosión, un
incendio, quemaduras o incluso la muerte.
Instale los accesorios macho en la dirección
correcta:
NOTA
ADVERTENCIA
PELIGRO DE EXPLOSIÓN
CORRECTO
INCORRECTO
7
