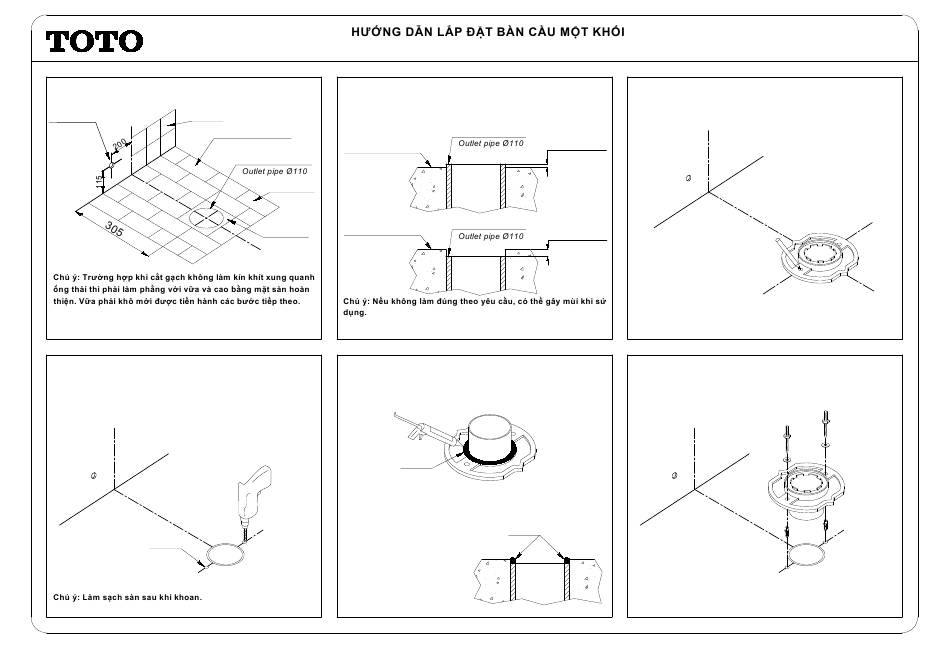

Toto MS855D Series Installation Manual

1. Kiểm tra kích thước lắp đặt.
Checking the installation dimensions.
Tường
Lỗ cấp nước
Water supplied Wall
Mặt sàn hoàn thiện
hole
Finished floor
Note: If the flooring tile does not fit tightly around the outlet
pipe, it must be leveled that area by the mortar so that same as
the finished floor. Let wait the mortar dry, then doing next steps.
4. Khoan lỗ.
Drill the fixed holes.
Ø8x60
Note: Clean the floor after drill.
ONE PIECE TOILET INSTALLATION MANUAL
2. Kiểm tra bề mặt ống thải/ Checking top surface of the outlet pipe.
Ống thải chỉ được cao hơn 1mm hoặc thấp hơn 2mm so với mặt
sàn/ The outlet pipe is only allowed taller 1mm or lower 2mm than the
floor.
Mặt sàn hoàn thiện
Ống thải Ø110 Finished floor
Gạch lát nền
Flooring tile
Mặt sàn hoàn thiện
Vữa
Finished floor
Mortar
Note: Be sure that making right, otherwise it may cause of the
smell nasty.
5. Bôi si-li-côn vào phần rãnh ở mặt dưới bích nối sàn.
Nếu không có thể gây mùi hôi khi sử dụng.
Paste silicone to the groove on the underside of the floor flange.
Otherwise may cause of the smell nasty.
Si-li-côn
Silicone
Với trường hợp ống thải thấp hơn mặt sàn, phải bôi si-li-côn vào
ống thải.
If the outlet pipe is lower than the floor surface, you must apply
silicone to the outlet pipe.
3. Lấy dấu lỗ cố định bích nối sàn.
Marking the fixed holes of the floor flange.
Ống thải Ø110
Tối đa 1mm
Maximum 1mm
Ống thải Ø110
Tối đa 2mm
Maximum 2mm
6. Lắp cố định bích nối sàn.
Install the floor flange.
Si-li-côn
Silicone
MS855D***
Lấy dấu
Mark
0IM090602R/01
