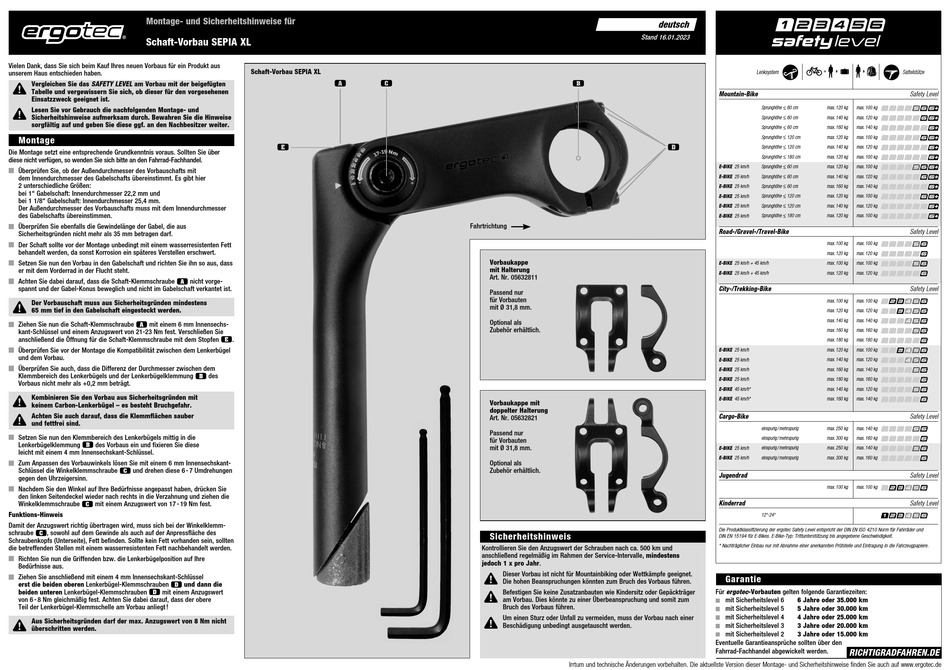

ERGOTEC SEPIA XL Assembly And Safety Instructions

Montage- und Sicherheitshinweise für

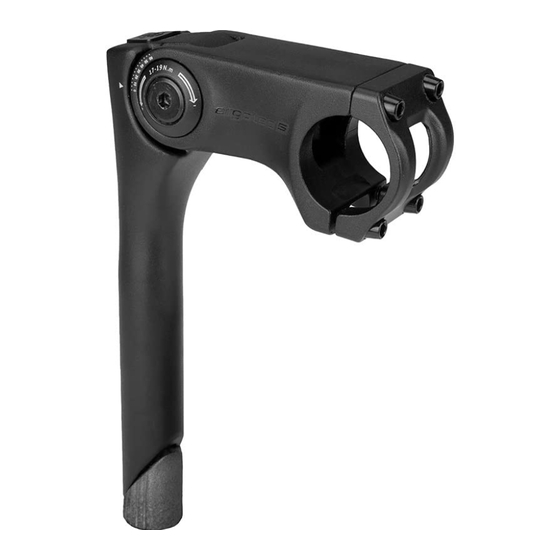

Schaft-Vorbau SEPIA XL
Vielen Dank, dass Sie sich beim Kauf Ihres neuen Vorbaus für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie das SAFETY LEVEL am Vorbau mit der beigefügten
Tabelle und vergewissern Sie sich, ob dieser für den vorgesehenen
Einsatzzweck geeignet ist.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und
Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie, ob der Außendurchmesser des Vorbauschafts mit
dem Innendurchmesser des Gabelschafts übereinstimmt. Es gibt hier
2 unterschiedliche Größen:
bei 1" Gabelschaft: Innendurchmesser 22,2 mm und
bei 1 1/8" Gabelschaft: Innendurchmesser 25,4 mm.
Der Außendurchmesser des Vorbauschafts muss mit dem Innen durch messer
des Gabelschafts übereinstimmen.
Überprüfen Sie ebenfalls die Gewindelänge der Gabel, die aus
Sicherheitsgründen nicht mehr als 35 mm betragen darf.
Der Schaft sollte vor der Montage unbedingt mit einem wasserresistenten Fett
behandelt werden, da sonst Korrosion ein späteres Verstellen erschwert.
Setzen Sie nun den Vorbau in den Gabelschaft und richten Sie ihn so aus, dass
er mit dem Vorderrad in der Flucht steht.
c
Achten Sie dabei darauf, dass die Schaft-Klemmschraube
spannt und der Gabel-Konus beweglich und nicht im Gabelschaft verkantet ist.
Der Vorbauschaft muss aus Sicherheitsgründen mindestens
65 mm tief in den Gabelschaft eingesteckt werden.
c
Ziehen Sie nun die Schaft-Klemmschraube mit einem 6 mm Innensechs-
kant-Schlüssel und einem Anzugswert von 21-23 Nm fest. Verschließen Sie
anschließend die Öffnung für die Schaft-Klemmschraube mit dem Stopfen
Überprüfen Sie vor der Montage die Kompatibilität zwischen dem Lenkerbügel
und dem Vorbau.
Überprüfen Sie auch, dass die Differenz der Durchmesser zwischen dem
Klemmbereich des Lenkerbügels und der Lenkerbügelklemmung
Vorbaus nicht mehr als +0,2 mm beträgt.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Lenkerbügel – es besteht Bruchgefahr.
Achten Sie auch darauf, dass die Klemmflächen sauber
und fettfrei sind.
Setzen Sie nun den Klemmbereich des Lenkerbügels mittig in die
d
Lenkerbügelklemmung des Vorbaus ein und fixieren Sie diese
leicht mit einem 4 mm Innensechskant-Schlüssel.
Zum Anpassen des Vorbauwinkels lösen Sie mit einem 6 mm Innensechskant-
e
Schlüssel die Winkelklemmschraube und drehen diese 6 - 7 Umdrehungen
gegen den Uhrzeigersinn.
Nachdem Sie den Winkel auf Ihre Bedürfnisse angepasst haben, drücken Sie
den linken Seitendeckel wieder nach rechts in die Verzahnung und ziehen die
e
Winkelklemmschraube mit einem Anzugswert von 17 - 19 Nm fest.
Funktions-Hinweis
Damit der Anzugswert richtig übertragen wird, muss sich bei der Winkelklemm-
e
schraube , sowohl auf dem Gewinde als auch auf der Anpressfläche des
Schraubenkopfs (Unterseite), Fett befinden. Sollte kein Fett vorhanden sein, sollten
die betreffenden Stellen mit einem wasserresistenten Fett nachbehandelt werden.
Richten Sie nun die Griffenden bzw. die Lenkerbügelposition auf Ihre
Bedürfnisse aus.
Ziehen Sie anschließend mit einem 4 mm Innensechskant-Schlüssel
erst die beiden oberen Lenkerbügel-Klemmschrauben f und dann die
f
beiden unteren Lenkerbügel-Klemmschrauben mit einem Anzugswert
von 6 - 8 Nm gleichmäßig fest. Achten Sie dabei darauf, dass der obere
Teil der Lenkerbügel-Klemmschelle am Vorbau anliegt !
Aus Sicherheitsgründen darf der max. Anzugswert von 8 Nm nicht
überschritten werden.
Schaft-Vorbau SEPIA XL
c
g
nicht vorge-
g
.
d des
e
Fahrtrichtung
Vorbaukappe
mit Halterung
Art. Nr. 05632811
Passend nur
für Vorbauten
mit Ø 31,8 mm.
Optional als
Zubehör erhältlich.
Vorbaukappe mit
doppelter Halterung
Art. Nr. 05632821
Passend nur
für Vorbauten
mit Ø 31,8 mm.
Optional als
Zubehör erhältlich.
Sicherheitshinweis
Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Dieser Vorbau ist nicht für Mountainbiking oder Wettkämpfe geeignet.
Die hohen Beanspruchungen könnten zum Bruch des Vorbaus führen.
Befestigen Sie keine Zusatzanbauten wie Kindersitz oder Gepäckträger
am Vorbau. Dies könnte zu einer Überbeanspruchung und somit zum
Bruch des Vorbaus führen.
Um einen Sturz oder Unfall zu vermeiden, muss der Vorbau nach einer
Beschädigung unbedingt ausgetauscht werden.
deutsch
Stand 16.01.2023
d
Mountain-Bike
f
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
Road-/Gravel-/Travel-Bike
E-BIKE 25 km/h + 45 km/h
E-BIKE 25 km/h + 45 km/h
City-/Trekking-Bike
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 45 km/h*
E-BIKE 45 km/h*
Cargo-Bike
E-BIKE 25 km/h
E-BIKE 25 km/h
Jugendrad
Kinderrad
Die Produktklassifizierung der ergotec Safety Level entspricht der DIN EN ISO 4210 Norm für Fahrräder und
DIN EN 15194 für E-Bikes. E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
* Nachträglicher Einbau nur mit Abnahme einer anerkannten Prüfstelle und Eintragung in die Fahrzeugpapiere.
Garantie
Für ergotec-Vorbauten gelten folgende Garantiezeiten:
mit Sicherheitslevel 6
mit Sicherheitslevel 5
mit Sicherheitslevel 4
mit Sicherheitslevel 3
mit Sicherheitslevel 2
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden.
Irrtum und technische Änderungen vorbehalten. Die aktuellste Version dieser Montage- und Sicherheitshinweise finden Sie auch auf www.ergotec.de
Lenksystem Sattelstütze
Safety Level
Sprunghöhe < _ 60 cm max. 120 kg max. 100 kg
Sprunghöhe < _ 60 cm
max. 140 kg max. 120 kg
Sprunghöhe < _ 60 cm
max. 160 kg max. 140 kg
Sprunghöhe < _ 120 cm
max. 120 kg max. 100 kg
Sprunghöhe < _ 120 cm max. 140 kg max. 120 kg
Sprunghöhe < _ 180 cm max. 120 kg max. 100 kg
Sprunghöhe < _ 60 cm
max. 120 kg max. 100 kg
Sprunghöhe < _ 60 cm
max. 140 kg max. 120 kg
Sprunghöhe < _ 60 cm max. 160 kg max. 140 kg
Sprunghöhe < _ 120 cm max. 120 kg max. 100 kg
Sprunghöhe < _ 120 cm max. 140 kg max. 120 kg
Sprunghöhe < _ 180 cm
max. 120 kg max. 100 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 180 kg max. 160 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
Safety Level
einspurig / mehrspurig max. 250 kg max. 140 kg
einspurig / mehrspurig max. 300 kg max. 160 kg
einspurig / mehrspurig max. 250 kg max. 140 kg
einspurig / mehrspurig max. 300 kg max. 160 kg
Safety Level
max. 100 kg max. 100 kg
Safety Level
12"-24"
6 Jahre oder 35.000 km
5 Jahre oder 30.000 km
4 Jahre oder 25.000 km
3 Jahre oder 20.000 km
3 Jahre oder 15.000 km
