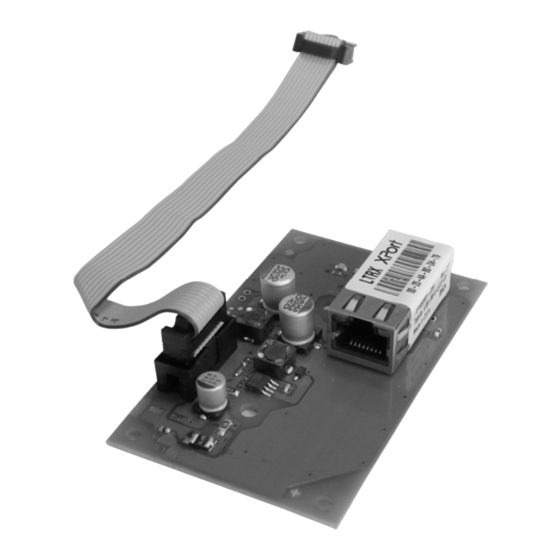

urmet domus 1067/007 Installation And Setup Manual

Ethernet interface
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Mod.
1067
DS1067-002
LBT8356
INTERFACCIA ETHERNET
ETHERNET INTERFACE
Sch./Ref.1067/007
Manuale di Installazione e Programmazione
Installation and Setup Manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1067/007 and is the answer not in the manual?

Questions and answers

Related Manuals for urmet domus 1067/007

Summary of Contents for urmet domus 1067/007

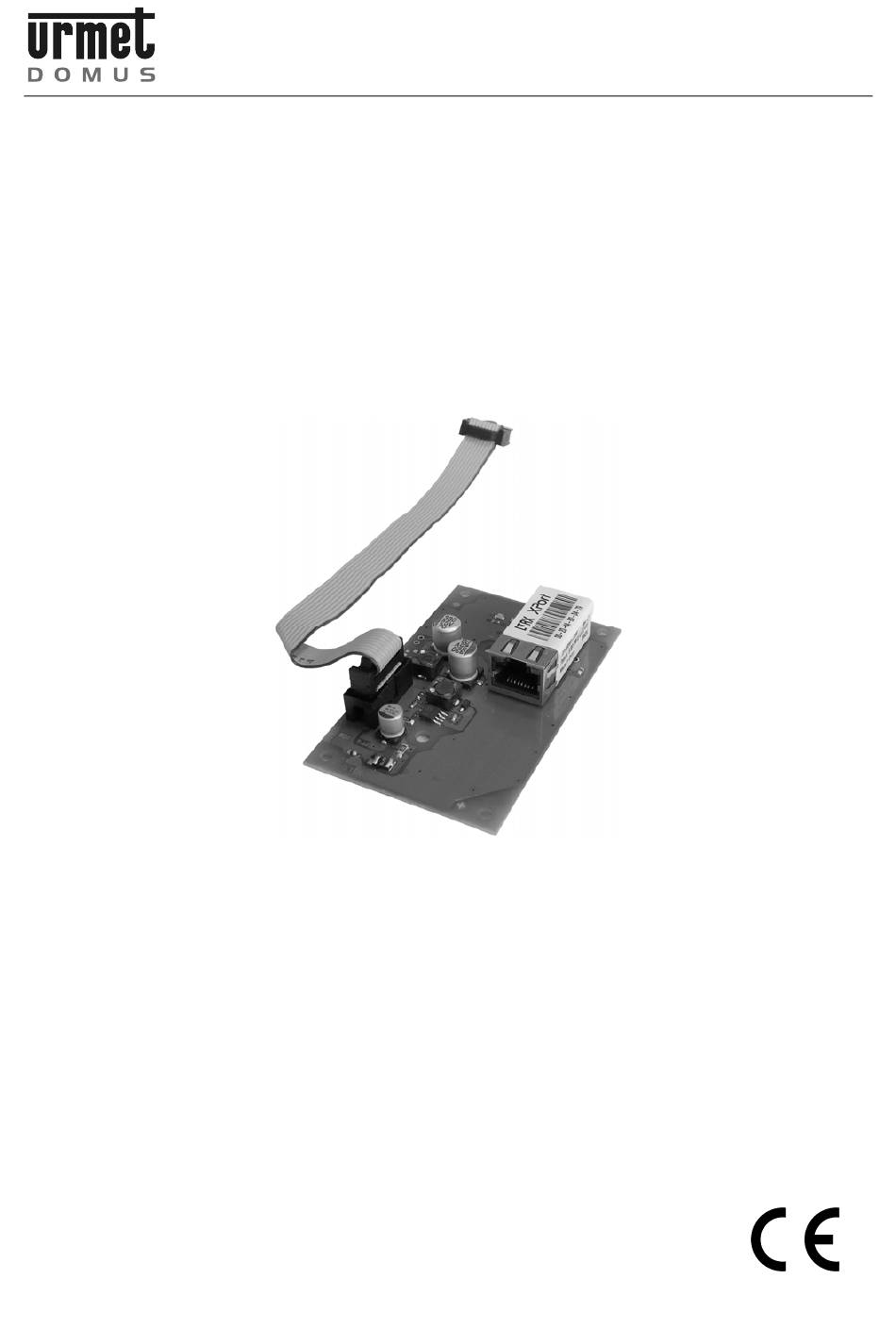

  • Page 1 Mod. 1067 DS1067-002 LBT8356 INTERFACCIA ETHERNET ETHERNET INTERFACE Sch./Ref.1067/007 Manuale di Installazione e Programmazione Installation and Setup Manual...

  • Page 2: Table Of Contents

    2.2.1 RICERCA DISPOSITIVO XPORT ......................8 2.2.2 CONNESSIONE IN RETE LOCALE LAN..................... 9 2.2.3 CONFIGURAZIONI INTERFACCIA ETHERNET 1067/007 ............... 10 2.2.4 ASSEGNAZIONE NUMERO DI PORTA DI COMUNICAZIONE ............11 OPZIONI DI SICUREZZA........................13 GENERALITÁ ..........................13 PASSWORD DI PROGRAMMAZIONE ..................13 PARAMETRI DI FABBRICA........................

  • Page 3: Interfaccia Ethernet 1067/007

    INTERFACCIA ETHERNET 1067/007 DESCRIZIONE GENERALE L’interfaccia Ethernet 1067/007 permette di collegare la centrale 1067/032 o 1067/042 (ver. 2.00 o successive) a una rete LAN (Local Area Network) oppure ad Internet tramite un modem o router ADSL. E’ così possibile controllare e gestire l’impianto da remoto tramite un PC dotato di SW “FastPro” (non fornito).

  • Page 4: Montaggio Su Centrale 1067

    Togliere alimentazione alla Centrale. • Posizionare l’interfaccia Ethernet 1067/007 nella posizione desiderata. Per ARMADIO PLASTICO (1067/032): Fissare con le viti in dotazione in corrispondenza dei fori D (vedi Fig.3) Per ARMADIO METALLICO (1067/042): Fissare con le viti e distanziali in dotazione in corrispondenza dei fori E (vedi Fig.3)

  • Page 5: Configurazione Parametri

    Encryption Disabilitata Se la rete LAN in cui sarà inserita l’Interfaccia Ethernet 1067/007 presenta un diverso indirizzamento, è necessario modificare i parametri dell’Interfaccia. La programmazione si può eseguire connettendo l’Interfaccia ad un PC con il cavo LAN Incrociato (Crossover) a corredo oppure attraverso la connessione in RETE locale LAN.

  • Page 6: Programmazione Parametri Con Browser

    Internet Explorer). Aprire il browser e digitare l’indirizzo http://192.168.1.30 In questo modo si accede alla pagina web residente nell’Interfaccia Ethernet 1067/007 Alla richiesta di inserimento Nome Utente e Password introdurre soltanto la Password di Default “urmet1234”, lasciando il campo Nome Utente vuoto.
  • Page 7 La comunicazione in una rete Locale avviene mediante scambio dati tra indirizzi e attraverso le porte. La porta di Default dell’Interfaccia Ethernet 1067/007 è 8030. Su di essa vengono instradate le trame di colloquio tra 1067 e il software di gestione della programmazione e di ricezione allarmi “FastPro”.

  • Page 8: Programmazione Parametri Con "Deviceinstaller

    PROGRAMMAZIONE PARAMETRI CON “DEVICEINSTALLER” Visitare il sito http://www.lantronix.com/device-networking/utilities-tools/device-installer.html e scaricare l’applicativo “DeviceInstaller 4.2”, ed installarlo sul PC. Si consiglia di utilizzare il cavo LAN incrociato e le stesse caratteristiche di Rete illustrate nel paragrafo precedente. Aprendo il programma “DeviceInstaller 4.2” verrà richiesto di utilizzare la LAN locale come default. Confermare scelta. 2.2.1 RICERCA DISPOSITIVO XPORT Cliccare sul pulsante...

  • Page 9: Connessione In Rete Locale Lan

    La procedura eseguirà la ricerca del dispositivo in base al codice digitato e concluderà con l’assegnazione di un indirizzo IP al dispositivo trovato. 2.2.2 CONNESSIONE IN RETE LOCALE LAN Se la rete locale LAN a cui è connesso il dispositivo è di tipo DHCP, sarà il server di rete stesso che assegnerà l’indirizzo IP. Altrimenti bisognerà...

  • Page 10: Configurazioni Interfaccia Ethernet 1067/007

    Cliccando due volte con il tasto sinistro del mouse sull’identificativo del dispositivo rilevato,”Xport-03”, si aprirà la pagina riassuntiva dell’attuale configurazione del modulo in oggetto. L’accesso ai parametri di programmazione dell’Interfaccia Ethernet 1067/007 avviene mediante l’apertura di una sua pagina web integrata, visualizzabile cliccando sul pulsante “Web Configuration”.

  • Page 11: Assegnazione Numero Di Porta Di Comunicazione

    La comunicazione in una rete avviene mediante scambio dati tra indirizzi e attraverso le porte. La porta di Default dell’Interfaccia Ethernet 1067/007 è 8030. Su di essa vengono instradate le trame di colloquio tra 1067 e il software di gestione della programmazione e di ricezione allarmi “FastPro”.
  • Page 12 In questo caso bisognerà programmare il parametro “Local Port” del dispositivo in questione per mezzo delle pagine web a disposizione, come illustrato di seguito. Dopo aver indirizzato il dispositivo e aperto la Homepage, cliccare sulla voce “Connection” del menu laterale. In seguito sostituire il valore 8030 nel campo “Local Port”...

  • Page 13: Opzioni Di Sicurezza

    OPZIONI DI SICUREZZA GENERALITÁ Come è stato illustrato l’Interfaccia Ethernet 1067/007 offre una estrema versatilità nelle modalità di programmazione, per rendere operative le numerose potenzialità di comunicazione su reti LAN / WAN. E’ quindi necessario poter garantire un grado di sicurezza attraverso gli strumenti implementati nel Modulo Lantronix.
  • Page 14 Non appena il Modulo risponde, viene visualizzato il codice MAC del dispositivo e la versione Firmware . Per proseguire viene richiesto di digitare la Password di Programmazione di Default, la stessa utilizzata per accedere alla pagina WEB, “urmet1234”. Dopo aver validato la Password di accesso, il modulo rimane in attesa per circa 3 sec. in cui l’utente deve confermare la scelta di entrare in programmazione digitando il tasto “Invio”.
  • Page 15 Le programmazioni iniziali del menù “Security” devono rimanere allo stato di Default, quindi bisognerà rispondere con il tasto “N” o “Invio” a tutte le proposte indicate. Proseguendo nell’elenco dei parametri modificabili, si arriva alla riga “Enable Enhanced Password (Y)”. Tale password è abilitata per Default. Digitando “Y”...
  • Page 16 La configurazione del Modulo sarà aggiornata e verrà eseguito un Restart (Reset). Per uscire dal Setup senza eseguire il salvataggio dei parametri nel Modulo, digitare 8. La configurazione dei parametri rimarrà quella precedente all’ingresso in programmazione. DS1067-002 LBT8356...

  • Page 17: Parametri Di Fabbrica

    PARAMETRI DI FABBRICA I parametri impostati per il funzionamento sono riassunti nella tabella seguente. Qualora fosse necessario reimpostarli utilizzare il programma “Deviceinstaller”. Parametro Default DHCP 192.168.1.30 255.255.255.0 Gateway 192.168.1.1 Porta 8030 115200, 8, N, 1 Seriale No ctrl flusso Tipo Modem Verbose response only RING Visibile...
  • Page 18 SETTING UP PARAMETERS WITH A “DEVICEINSTALLER” ..........24 2.2.1 XPORT DEVICE SEARCH......................... 24 2.2.2 LAN LOCAL NETWORK CONNECTION ................... 25 2.2.3 ETHERNET INTERFACE 1067/007 SETTINGS................26 2.2.4 ASSIGNING THE COMMUNICATION PORT NUMBER..............27 SAFETY OPTIONS ..........................28 OVERVIEW..........................28 SETUP PASSWORD ......................... 28 FACTORY PARAMETERS ........................

  • Page 19: Ethernet Interface 1067/007

    ETHERNET INTERFACE 1067/007 OVERVIEW The Ethernet interface 1067/007 allows connecting the 1067/032 or 1067/042 control panel (ver. 2.00 or subsequent versions) to a LAN (Local Area Network) or to the Internet by means of an ADSL modem or router. In this way, the remote control and management of the system is possible by means of a PC equipped with the “FastPro”...

  • Page 20: Installation On 1067/032 Control Panel

    Fig. 5 NOTE: Even though there are no considerations as regards the simultaneous presence of Ethernet interface 1067/007 and the USB interface 1067/003 on the 1067 control panel, they cannot be used at the same time for data transference.

  • Page 21: Parameters Setting

    Encryption Disabled If the LAN network on which the Ethernet interface 1067/007 will reside has a different addressing, modify the interface parameters. The setup can be carried out by connecting the interface to a PC with the LAN crossover cable supplied or through the LAN local NETWORK connection.

  • Page 22: Setting Up Parameters With A Browser

    LAN connection page in Internet Explorer options). Open the browser and type the address http://192.168.1.30 In this way, the web page residing in Ethernet interface 1067/007 can be accessed When User Name and Password are requested, enter only the default Password “urmet1234” and press ENTER (left empty the User Name field).
  • Page 23 Communication in a Local Network takes place with data exchange among addresses and through ports. The Default Port of the Ethernet interface 1067/007 is 8030. To this port are rerouted dialogue threads between 1067 and the “FastPro” setup management and alarm reception software.

  • Page 24: Setting Up Parameters With A "Deviceinstaller

    SETTING UP PARAMETERS WITH A “DEVICEINSTALLER” Download and install in the PC the application “DeviceInstaller 4.2” from the website http://www.lantronix.com/device- networking/utilities-tools/device-installer.html. It is recommended to use the LAN crossover cable and the same network characteristics illustrated in the previous section. Opening the program “DeviceInstaller 4.2”, it will be necessary to use the LAN as default. 2.2.1 XPORT DEVICE SEARCH Click on the...

  • Page 25: Lan Local Network Connection

    2.2.2 LAN LOCAL NETWORK CONNECTION If the LAN local network to which the device is connected is DHCP, the same network server will assign the IP address. Otherwise, manual IP address assignment procedures will be necessary. Click on the device identified. Click on the icon.

  • Page 26: Ethernet Interface 1067/007 Settings

    2.2.3 ETHERNET INTERFACE 1067/007 SETTINGS Due to possible differences that can be detected in the LAN network settings in which the Ethernet interface 1067/007 will be connected, it may be necessary to set some specific parameters. Click twice with the left key on the label of the device detected, ”Xport-03”, the summary page of the current settings of the module in question will open.

  • Page 27: Assigning The Communication Port Number

    Communication in a network takes place with data exchange among addresses and through ports. The Default Port of the Ethernet interface 1067/007 is 8030. To this port are rerouted dialogue threads between 1067 and the “FastPro” setup management and alarm reception software.

  • Page 28: Safety Options

    SAFETY OPTIONS OVERVIEW As it is shown, the Ethernet interface 1067/007 offers great versatility in the setup mode to enable the numerous communication potentials of the LAN / WAN networks. It is therefore necessary to guarantee a certain safety degree by means of the tools implemented in the Lantronix module.
  • Page 29 To continue, it is necessary to type the Default Setup Password, the same used to access the WEB page, “urmet1234”. After the access Password verification, the module waits for approximately 3 sec. for the user to confirm the choice to access setup by pressing the “Enter”...
  • Page 30 The initial setups of the “Security” menu must remain in the Default status, therefore it will be necessary to press the “N” or “Enter” key to answer all the proposals indicated. Following the list of parameters that can be modified, you reach the line “Enable Enhanced Password (Y)”. This password is enabled by Default.
  • Page 31 The Module settings will be updated and the device will be automatically Reset. To exit the Setup without saving the parameters in the Module, type in 8. The original parameter settings will remain. DS1067-002 LBT8356...

  • Page 32: Factory Parameters

    FACTORY PARAMETERS The following table is a summary of the parameters set for operation. Whenever it is necessary to set the parameters again, use the “Deviceinstaller” program. Parameter Default DHCP 192.168.1.30 255.255.255.0 Gateway 192.168.1.1 Port 8030 115200, 8, N, 1 Serial Without flow control Modem type...
  • Page 33 DS1067-002 LBT8356...
  • Page 34 DS1067-002 LBT8356...
  • Page 35 DS1067-002 LBT8356...
  • Page 36 DS1067-002 LBT8356 SEDE FILIALI URMET DOMUS S.p.A. 20151 MILANO – V. Gallarate 218 10154 TORINO (ITALY) Tel. 02.380.111.75 - Fax 02.380.111.80 VIA BOLOGNA 188/C 00043 CIAMPINO (ROMA) V. L.Einaudi 17/19A Telef. +39 011.24.00.000 (RIC.AUT.) Tel. 06.791.07.30 - Fax 06.791.48.97 +39 011.24.00.300 - 323 80013 CASALNUOVO (NA) V.
