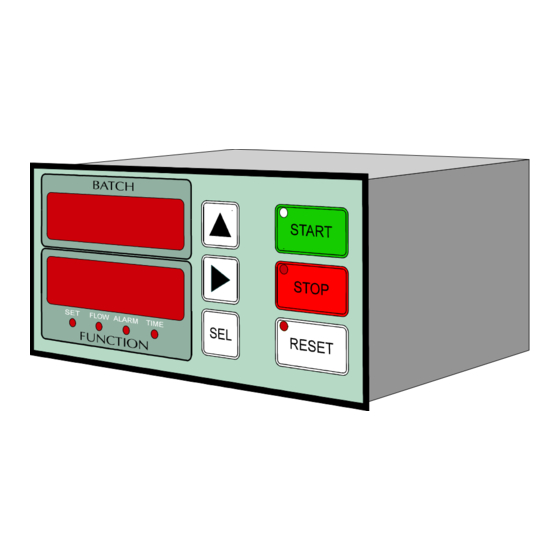

Seneca S21 Manual

Batch controller
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SENECA
Via Germania, 34
35127 - PADOVA
tel.
049 870.53.55 - 049 870.53.59
FAX 049 870.62.87
s.r.l.
email info@seneca.it
Predeterminatore
S21
MANUALE D'USO E PROGRAMMAZIONE
MI000105

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S21 and is the answer not in the manual?

Questions and answers

Related Manuals for Seneca S21

Summary of Contents for Seneca S21

  • Page 1 SENECA Via Germania, 34 35127 - PADOVA tel. 049 870.53.55 - 049 870.53.59 FAX 049 870.62.87 s.r.l. email info@seneca.it Predeterminatore MANUALE D’USO E PROGRAMMAZIONE MI000105...
  • Page 2 S o m m a r i o GENERALITA’ PROGRAMMAZIONE OROLOGIO...

  • Page 3: Table Of Contents

    1.1.1 Pannello frontale 1.1.2 Pannello posteriore 1.1.3 Elenco delle connessioni 1.1.4 Ingressi e uscite da morsettiera 1.2 Funzionamento 1.2.1 La tastiera 1.2.2 I pulsanti 1.2.3 Le indicazioni 1.2.4 Il ciclo di dosaggio 1.2.5 La coda del dosaggio S21 – Generalità – MI000105...

  • Page 4: Descrizione Generale

    Le indicazioni leggibili sui visori numerici ed i pulsanti della tastiera hanno significati diversi a seconda che ci si trovi in modo programmazione od in funzionamento normale. Per le informazioni relative al modo di funzionamento normale vedere il paragrafo 1.2, per le informazioni relative al modo programmazione vedere il secondo capitolo. S21 – Generalità –- MI000105...

  • Page 5: Pannello Posteriore

    14 15 16 17 18 19 Figura 1. 2: Pannello posteriore Il pannello posteriore raggruppa tutte le connessioni dell’S21. Esse sono di due tipi: connettori a morsettiera estraibile Passo 10 mm per collegamento alimentazione 115/230V o 24Vcc / Vca secondo il modello.

  • Page 6: Elenco Delle Connessioni

    è necessaria ai fini della sicurezza essendo il contenitore plastico. Ingresso AC Alimentazione in corrente alternata; il cambio tensione è interno, la tensione di alimentazione è riportata sul pannello posteriore. Tabella 1. 3: Numerazione alimentazione S21 – Generalità –- MI000105...

  • Page 7: Ingressi E Uscite Da Morsettiera

    AUX3; in tal caso la funzione di PAUSA viene emulata dall’ingresso RESET quando il sistema è in START o PRESTOP, quando il sistema è in STOP l’ingresso RESET mantiene la sua funzione normale di reset. S21 – Generalità – MI000105...
  • Page 8 Ingresso positivo per impulsi a 24V , va riferito al morsetto GND (6). Può essere usato come ingresso negativo per sensori NAMUR. +24V e +12V Alimentazione per i sensori o le interfacce a transistor/optoisolatore, può erogare fino a 20 mA. La +24V (11) può essere usata come ingresso positivo per sensori NAMUR. S21 – Generalità –- MI000105...

  • Page 9: Funzionamento

    RESET. Se l’ingresso STOP è configurato come AUX3 oltre alla funzione descritta sopra agisce anche quando ci si trova in stato di START o PRESTOP e pone l’S21 in stato di PAUSA. 1.2.2 I pulsanti Le tre funzioni START, STOP e RESET, attivabili dai tasti sul frontale, sono accessibili anche tramite i comandi remoti che fanno capo ai canali 1, 2 e 3 della morsettiera posteriore;...

  • Page 10: Le Indicazioni

    1.2.3 Le indicazioni Sul frontale dell’S21 si possono vedere indicazioni alfanumeriche e di stato realizzate con visori LED a 7 segmenti da 13 mm e con LED da 3 mm. Sul visore BATCH BATCH viene indicato l’evolversi del conteggio, sul visore...

  • Page 11: Il Ciclo Di Dosaggio

    PRESET) tenendo premuto il pulsante di START per correggere manualmente il dosaggio oppure allo stato di RESET. Lo stato di STOP non può essere imposto da pulsanti o tastiera ma viene raggiunto in base al conteggio degli impulsi. S21 – Generalità – MI000105...

  • Page 12: La Coda Del Dosaggio

    La coda negativa si imposta ponendo RECUPERO = SI, CODA = valore fissato, - CODA = SI. S21 – Generalità –- MI000105...
  • Page 13 Secondo Capitolo PROGRAMMAZIONE 2.1 L’accesso al menù 2.2 La modifica dei parametri 2.2.1 Parametri numerici 2.2.2 Parametri opzione 2.2.3 Codice segreto 2.2.4 Azzeramento totale cumulativo 2.3 La struttura del menù S21 - Programmazione - MI000105...

  • Page 14: L'accesso Al Menù

    Le operazioni di menù sono a tempo; se non vengono premuti tasti per più di un minuto si verifica un’uscita automatica dal modo programmazione, ed il sistema ritorna al funzionamento normale in stato di RESET. S21 - Programmazione - MI000105...

  • Page 15: La Modifica Dei Parametri

    (la cifra non lampeggerà più), e si ritornerà al modo programmazione. E’ necessario premere questo tasto se si vogliono mantenere le modifiche apportate, altrimenti rimarranno in memoria le vecchie impostazioni. S21 - Programmazione - MI000105...

  • Page 16: Parametri Opzione

    L’operazione è segnalata dalla breve comparsa del messaggio -SEL-. E’ necessario premere questo tasto per memorizzare la modifica, altrimenti rimarrà la precedente impostazione. Fa uscire dal modo programmazione. Il sistema ritornerà al modo di funzionamento normale, in stato di RESET. S21 - Programmazione - MI000105...

  • Page 17: Codice Segreto

    Assicurarsi che la chiave di protezione consenta la modifica dei parametri. Posizionarsi sulla voce ‘ t-rES ’. Selezionare l’opzione ‘ ’. Confermare con il tasto SEL. La macchina confermerà l’avvenuto azzeramento con il messaggio -TOTAL RESET-. S21 - Programmazione - MI000105...

  • Page 18: La Struttura Del Menù

    Un’impostazione a zero disabilita il filtro. Il valore tipico è 08. PRESCALE E’ un divisore aggiuntivo per l’ingresso ad impulsi. Se è [001 → 255] impostato ad un valore N>1 il registro BATCH verrà incrementato di UNIT solo una volta ogni N impulsi. S21 - Programmazione - MI000105...
  • Page 19 Tabella 2. 1 - Parametri del menù Valore decimale = 1 x bit0 + 2 x bit1 + 4 x bit2 + 8 x bit3 Le voci in grigio saranno disponibili in future versioni di S21 con interfaccia seriale. S21 - Programmazione - MI000105...
  • Page 20 S21 - Programmazione - MI000105...
  • Page 21 Terzo Capitolo OROLOGIO 3.1 Orologio autoalimentato 3.1.1 Caratteristiche tecniche 3.1.2 Programmazione 3.1.3 La modifica dei parametri 3.1.4 Struttura del menù S21-Orologio - MI000105...

  • Page 22: Orologio Autoalimentato

    3.1 Orologio autoalimentato 3.1.1 Caratteristiche tecniche L’orologio dell’S21 ha una propria batteria che gli consente di funzionare anche in assenza di alimentazione; esso è dotato anche di una memoria in cui risiedono tutti i dati da mantenere durante lo spegnimento, in questo modo si ha la ripresa del funzionamento senza perdita di dati.

  • Page 23: La Modifica Dei Parametri

    Le modifiche apportate NON vengono memorizzate. Questo tasto serve per rinunciare alle modifiche apportate se non si è premuto il tasto di conferma. Premendo il tasto una seconda volta si esce anche dal modo programmazione orologio. S21-Orologio - MI000105...

  • Page 24: Struttura Del Menù

    Frazione di secolo; dopo 99 ritorna a 00. Hour [00 → 23] Ora; è gestita in modo 24h in quanto non si usa AM/PM. Minut [00 → 59] Minuto. [Yes, No] Abilitazione al cambio automatico ora legale/solare. S21-Orologio - MI000105...
  • Page 25 SENECA s.r.l. Via Germania, 34 35127 – PADOVA - ITALY Tel. +39 049 870.53.55 - 870.53.59 FAX +39 049 870.62.87 e-mail info@seneca.it Batch controller RUN BOOK AND PROGRAMMATION MI000105...
  • Page 26 A b s t r a c t GENERALITY PROGRAMMATION CLOCK...
  • Page 27 1.1 General description 1.1.1 Front panel 1.1.2 Back panel 1.1.3 List of connections 1.1.4 Inputs and outputs present on terminal board 1.2 Working 1.2.1 Keyboard 1.2.2 Buttons 1.2.3 Indications 1.2.4 Metering’s cycle 1.2.5 Metering’s queue S21 - Generality – MI000105...

  • Page 28: General Description

    The indications You can read on digital displays and keyboard’s buttons have different significance whether You are in programming mode or in normal mode. To have informations about normal functioning mode see paragraph 1.2, to have informations about programming mode see second chapter. S21 - Generality – MI000105...

  • Page 29: Back Panel

    17 18 19 Figure 2: Back panel Back panel has the all connections present in S21. The connections are two types connections: connectors with extectable terminal board 10 mm step to connect 115/230V or 24Vdc / Vac power supply as the type You choose.

  • Page 30: List Of Connections

    It only has a not disturbing function, it is not necessary for security because it is in a plastic box. Input AC Power supply in alternating current; the changing voltage is inside,supply voltage is written on back panel. Table 3: Supply pins S21 - Generality – MI000105...
  • Page 31 AUX3; in this case PAUSA function is emulated from RESET input when system is in START or PRESTOP, when system is in STOP input RESET manteins its normal reset function. S21 - Generality – MI000105...
  • Page 32 Input for 24V pulses or for AICHI sensors, it must be referred to channel GND (6). +24V e +12V Supply for sensors or their interfaces with transistor/optocoupler, it can deliver till 20 mA. +24V (11) can be used as positive input for NAMUR sensors. S21 - Generality – MI000105...

  • Page 33: Working

    If STOP input has its standard function and we are in PAUSA or STOP mode it put S21 in RESET mode. If STOP input is configurated as AUX3 besides the overdescripted function it words even when we are in START or PRESTOP and put S21 in PAUSA.

  • Page 34: Indications

    1.2.3 Indications On front of S21 we can see alphanumeric and state indications made by 7 LED display with 13 mm segment and 3 mm LED. On BATCH display it indicates the evolution of the counters,on FUNCTION display it is possible...

  • Page 35: Metering's Cycle

    End of metering. From STOP you can go back to START or PRESTOP (in function of PRESET) by keeping pushed START button to manually correct metering or by RESET state. STOP state can not be imposed by buttons or keys but it is reached on the counting of pulses. S21 - Generality – MI000105...

  • Page 36: Metering's Queue

    Selecting this option we give a negative sign to fixed queue’s value. In this way metering is extended to an amount equal to setting queue, it is good to compensate a constant loss that there is in each. Negative queue is set putting RECUPERO = SI, CODA = fixed value, - CODA = SI. S21 - Generality – MI000105...
  • Page 37 Second Chapter PROGRAMMATION 2.1 How to enter in menu 2.2 How to change parameters 2.2.1 Digital parameters 2.2.2 Option parameters 2.2.3 Secret code 2.2.4 Total cumulative zero setting 2.3 Menu structure S21 – Programmation - MI000105...

  • Page 38: How To Enter In Menu

    Come back to the previous constant, if you are in the first the key has no effect. Exit programming mode. Menu operations are on time; if buttons are not pushed for more than 1minute there is an auto exit from programming mode, and system came back to standard functioning in RESET. S21 – Programmation - MI000105...

  • Page 39: How To Change Parameters

    It is necessary to push this key if we want to keep alive the changes done, in the other case they will remain in the memory of the old sets. S21 – Programmation - MI000105...

  • Page 40: Option Parameters

    -SEL-. It is necessary to push this key to store the change done, if this not happen the previous set will remain. It makes it exit from programming mode. System will come back to standard working mode, in RESET. S21 – Programmation - MI000105...

  • Page 41: Secret Code

    Enter programming mode. Be sure that protection key allows parameter changing. Go to ‘ t-rES ’. Select option ‘ ’. Confirm via SEL key. Machine will confirm the zero that happen by the message -TOTAL RESET-. S21 – Programmation - MI000105...

  • Page 42: Menu Structure

    FLOW measure on pulses’ input. A set to zero deabilitate to zero filter. Typical value is 08. PRESCALE It is divider factor for pulses’ input. It is necessary PRESCALE [001 → 255] pulses at digital input to activate an increasing of the counting. S21 – Programmation - MI000105...
  • Page 43 (0=deactivated function). Time (in seconds) after which, if system is in STOP auto restart RpDly [0000 → 9999] BATCH, before the beginning of new metering S21 is auto resetted even if bit0 in BATCHFG is zero. (0=deactivated function). BATCHCFG bit 2: 0=select relay management for motor command [001 →...
  • Page 44 S21 – Programmation - MI000105...
  • Page 45 Third Chapter CLOCK 3.1 Auto feed clock 3.1.1 Features 3.1.2 Programmation 3.1.3 How to change parameters 3.1.4 Menu structure S21-Clock – MI000105...

  • Page 46: Auto Feed Clock

    3.1.1 Features S21’s clock has its own battery that allows to function even if in absence of power supply; it has a memory in which are stored the all data to keep alive when power down, in this way there is a restart of the functioning keeping the all data alive.

  • Page 47: How To Change Parameters

    It makes you exit from change mode (blinking is not enabled) and come back to programming mode. Changs done are NOT stored. This button allows you to rinunciate to changes done if you doesn’t push confirming key. Pushing the key for a second time you exit from clock’s programming mode too. S21-Clock – MI000105...

  • Page 48: Menu Structure

    Split second; after 99 it will return to 00. Hour [00 → 23] Hour; it is managed in 24h mode because it isn’t used AM/PM. Minut [00 → 59] Minute. [Yes.No] It abilitate to the automatic change legal/solar hour. S21-Clock – MI000105...
