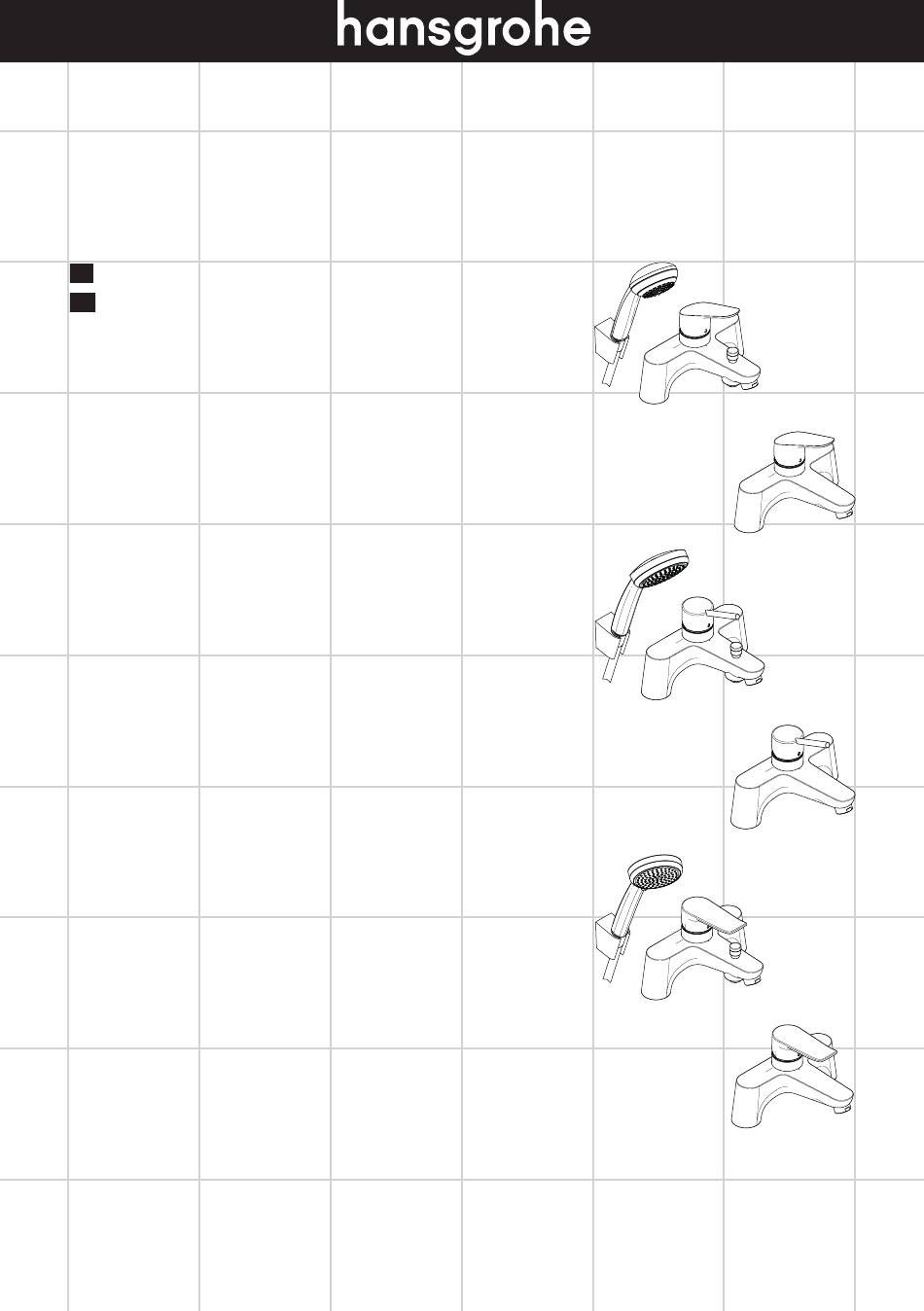

- Page 1 DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions Focus 315210000 Focus 31523000 Talis 31426000 Talis 31427000 Metris 31422000 Metris 31423000...
- Page 2 Deutsch Sicherheitshinweise Technische Daten Bei der Montage müssen zur Vermeidung von Betriebsdruck: max. 1 MPa Quetsch- und Schnittverletzungen Handschuhe Empfohlener Betriebsdruck: 0,05 - 0,5 MPa getragen werden. Prüfdruck: 1,6 MPa Heißwassertemperatur: max. 70°C Das Produkt darf nur zu Bade-, Hygiene- und Körper- Empfohlene Heißwassertemperatur: 65°C reinigungszwecken eingesetzt werden. Thermische Desinfektion: max. 70°C / 4 min Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen Hansgrohe Armaturen können in Verbindung mit hyd- werden. raulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden, wenn der Fließdruck mindestens Montagehinweise 0,15 MPa beträgt. • Vor der Montage muss das Produkt auf Transportschä- Das Produkt ist ausschließlich für Trinkwasser konzipiert! den untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. • Die Armatur muss nach den gültigen Normen montiert, Symbolerklärung gespült und geprüft werden! Kein essigsäurehaltiges Silikon verwenden! • Die in den Ländern jeweils gültigen Installationsrichtli- nien sind einzuhalten. Justierung (siehe Seite 12) • Für Wartungsarbeiten muss unbedingt eine Revisi- onsöffnung vorgesehen werden!Der vormontierte Einhandmischer mit Warmwasserbe-...
- Page 3 Deutsch Störung Ursache Abhilfe - Siebdichtung der Brause ver- - Siebdichtung zwischen Brause und Wenig Wasser schmutzt Schlauch reinigen - Filtereinsatz der Brause verschmutzt - Filtereinsatz zwischen Brause und Schlauch reinigen - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen - Durchflussbegrenzer in der Hand- - Durchflussbegrenzer aus der Hand- brause brause entfernen - Kartusche defekt, verkalkt - Kartusche austauschen Armatur schwergängig - Kartusche defekt - Kartusche austauschen Armatur tropft - Warmwasserbegrenzung falsch - Warmwasserbegrenzung einstellen Zu niedrige Warmwassertemperatur eingestellt - Rückflussverhinderer sitzt fest...
- Page 4 English Safety Notes Technical Data Gloves should be worn during installation to prevent Operating pressure: max. 1 MPa crushing and cutting injuries. Recommended operating pressure: 0,05 - 0,5 MPa Test pressure: 1,6 MPa The shower system may only be used for bathing, Hot water temperature: max. 70°C hygienic and body cleansing purposes. Recommended hot water temp.: 65°C The hot and cold supplies must be of equal pres- Thermal disinfection: max. 70°C / 4 min sures. Test certificate 31523000, Installation Instructions 31427000, 31423000: WRAS • Prior to installation, inspect the product for transport Hansgrohe mixers can be used together with hydrauli- damages. After it has been installed, no transport or cally and thermically controlled continuous flow heaters surface damage will be honoured. if the flow pressure is at least 0,15 MPa. • The fitting must be installed, flushed and tested after The product is exclusively designed for drinking water! the valid norms! • The plumbing codes applicable in the respective Symbol description countries must be oberserved.
- Page 5 English Fault Cause Remedy - Shower filter seal dirty - Clean filter seal between shower Insufficient water and hose - filter insert shower dirty - Clean filter insert between shower and hose - check valve hasn't moved back - Exchange check valves - Flow limiter in the hand shower - Remove flow limiter - Cartridge defective, calcified - Exchange cartridge Mixer stiff - Cartridge defective - Exchange cartridge Mixer dripping - Hot water limiter incorrectly set - Set hot water limiter Hot water temperature too low - check valve hasn't moved back - Exchange check valves Instantaneous heater didn’t work Assembly see page 6...
- Page 6 Montage Ø 28 mm min. 55 3 Nm...
- Page 7 Montage SW 26 mm > 2 min SW 26 mm (2 Nm)
- Page 8 Maße Focus 31521000 Ø G 3/4 1,25 m Focus 31523000 Ø G 3/4...
- Page 9 Maße Talis 31426000 Ø G 3/4 Talis 31427000 Ø G 3/4...
- Page 10 Maße Metris 31422000 Ø G 3/4 Metris 31423000 Ø G 3/4...
- Page 11 Durchflussdiagramm Focus 31521000 / 31523000 Talis 0,10 0,50 31426000 / 31427000 0,09 0,45 0,08 0,40 0,07 0,35 0,06 0,30 0,05 0,25 0,04 0,20 0,03 0,15 0,02 0,10 0,01 0,05 0,00 0,00 6 12 18 24 30 36 42 48 54 Metris 0,10 0,50 31422000 / 31423000 0,09 0,45 0,08...
- Page 12 Justierung 60 °C 10 °C 0,3 MPa...
- Page 13 Bedienung schließen / close öffnen / open warm / hot kalt / cold schließen / close öffnen / open...
- Page 14 Serviceteile Focus 31521000 32892000 Talis Talis 31426000 96338000 Metris 31422000 92158000 Metris 96338000 28585000 92155000 Focus Focus 97708000 96338000 92315000 97995000 Talis 98212000 (41x2) 28331000 92156000 94246000 92159000 92157000 (48x1,5) 95140000 (M4x20) 92316000 Metris 96466000 97738000 94246000 97163000 94074000 97164000 98058000 28276000 (1,60 m)
- Page 15 Serviceteile Focus 31523000 Talis 32892000 31427000 Talis Metris 31423000 96338000 92158000 Metris 96338000 92155000 Focus 97995000 96338000 98212000 (41x2) 92156000 92159000 (48x1,5) 92157000 95140000 (M4x20) 97163000 98667000...
- Page 16 Wartung 31521000 / 31422000 / 31426000 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
