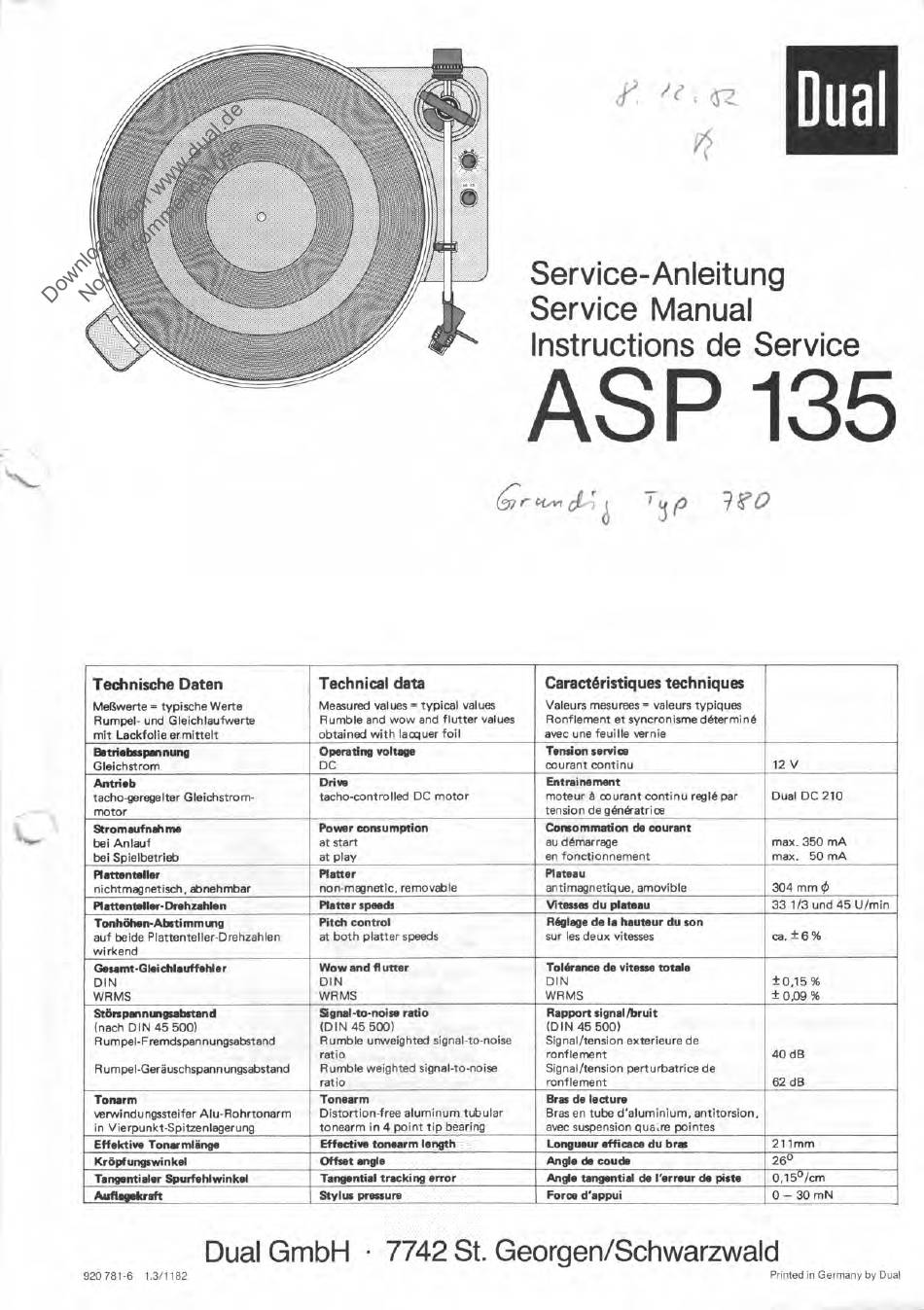

Dual ASP 135 Service Manual

TZ.
Dual
Service-Anleitung
Service Manual
lnstructions de Service
ASP 135
9?(- )
Technische Daten
Meßwerte = typische Werte
Rumpel- und Gleichlaufwerte
mit Lackfolie ermittelt
Technical data
Measured values = typical values
Rumble and wow and flutter values
obtained with lacq uer foil
Caractöristiques techniques
Valeurs mesurees= valeurs typiques
Ronflement et syncronisme datermina
avec une feuille vernie
Betriebsspannung
Gleichstrom
Operating voltage
DC
Tension service
courant continu 12 V
Antrieb
tacho-geregelter Gleichstrom-
Motor
Drive
tacho-controlled DC motor
Entrainement
moteur ä courant continu regla par
tension de ganaratrice
Dual DC 210
Stromaufnahme
bei Anlauf
bei Spielbetrieb
Power consumption
at start
at play
Consommation de courant
au damarrage
en fonctionnement
max. 350 mA
max. 50 mA
Plattenteller
nichtmagnetisch, abnehmbar
Platter
non-magnetic, removable
Plateau
antimagnetique, amovible 304 mm 0
Plattenteller-Drehzahlen
Platter speeds Vitesses du plateau 33 1/3 und 45 U/min
Tonhöhen-Abstimmung
auf beide Plattenteller-Drehzahlen
wirkend
Pitch control
at both platter speeds
Räglage de la hauteur du son
sur les deux vitesses ca. ± 6%
Gesamt-Gleichlauffehler
DIN
WRMS
Wow and Butter
DIN
WR MS
Tolärance de vitesse totale
DIN
WRMS
± 0,15 %
± 0,09 %
Störspannungsabstand
(nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Sgnal-to-noise ratio
(DIN 45500)
Rumble unweighted signal-to-noise
ratio
Rumble weighted signal-to-noise
ratio
Rapport signal/bruit
(DIN 45500)
Signal/tension exterieure de
ronflement
Signal/tension perturbatrice de
ronflement
40 dB
62 dB
Tonarm
verwindungssteifer Alu-Rohrtonarm
in Vierpunkt-Spitzenlagerung
Tonearm
Distortion-free aluminum tubular
tonearm in 4 point tip bearing
Bras de lecture
Bras en tube d'aluminium, antitorsion,
avec suspension qua,re pointes
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
211mm
Kröpfungswinkel
Offset angle Angle de coude 26°
Tangentialer Spurfehlwinkel
Tangential tracking error Angle tangential de l'erreur de piste 0,15° /cm
Auftegekraft
Stylus pressure Force d'appui 0 — 30 mN
920781-6 1.3/1182
Dual GmbH • 7742 St. Georgen/Schwarzwald
Printed in Germany by Dual
