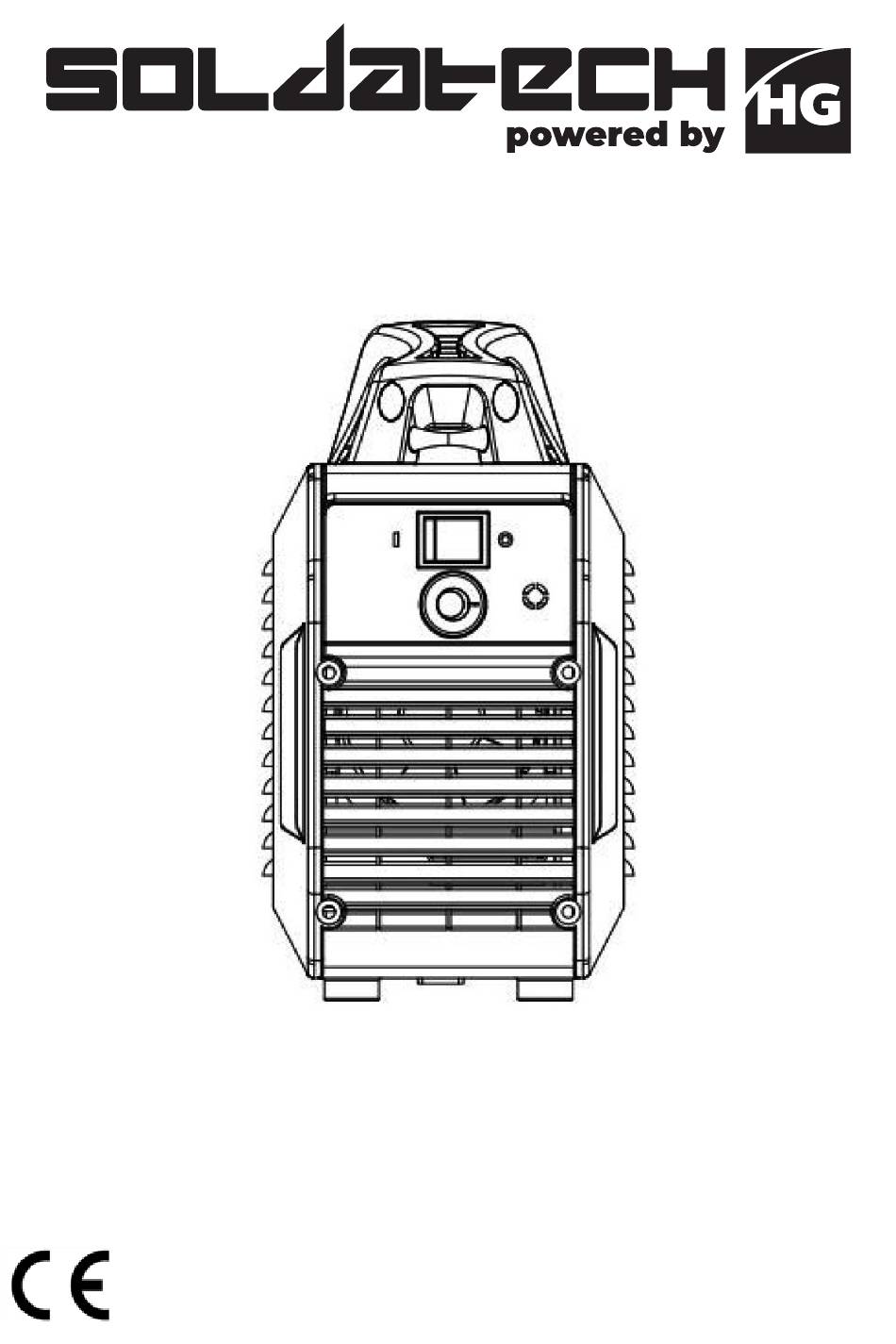

Elektrode Lasapparaat Gebruikershandleiding Pagina 2
MMA Welder User manual Page 20
TYPE:
EL120HG / EL160HG / EL200HG
Manual 0320V1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the soldatech EL120HG and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for HG soldatech EL120HG

  • Page 1 Elektrode Lasapparaat Gebruikershandleiding Pagina 2 MMA Welder User manual Page 20 TYPE: EL120HG / EL160HG / EL200HG Manual 0320V1...
  • Page 2: Table Of Contents

    Inhoudsopgave Pagina Veiligheidsinstructies Algemeen Mededeling voor gebruik Gebruik Specificaties Storingcodes en oplossingen Garantie Exploded View and Parts List Main circuit chart EG-verklaring...
  • Page 3: Veiligheidsinstructies

    1. Veiligheidsinstructies Algemeen Alleen personen welke volledig bekend zijn met de inhoud van deze handleiding en op de hoogte zijn van de mogelijke gevaren mogen het product gebruiken. Gebruik alleen voor het doel waarvoor deze is ontworpen. Ondeskundig gebruik kan leiden tot ernstige schade aan eigendommen/ materialen en/of ernstige lichamelijke letsel.
  • Page 4 • Wees je altijd bewust van je werkomgeving. Houd andere mensen, vooral kinderen, tijdens het lassen uit de buurt. • Houd schadelijke boogstralen afgeschermd van het zicht van anderen. • Monteer het lasapparaat op een veilige bank of kar die het lasapparaat veilig houdt en voorkomt dat hij omvalt of valt.
  • Page 5 Specifieke gebieden met gevaar, voorzichtigheid of waarschuwing • Lasapparaten met elektrische vlamboog kunnen een schok veroorzaken die letsel of de dood kan veroorzaken. Het aanraken van elektrisch onder spanning staande onderdelen kan dodelijke schokken en ernstige brand- wonden veroorzaken. Tijdens het lassen zijn alle metalen componenten die op de draad zijn aangesloten elektrisch heet.
  • Page 6 U V- en IR-boogstralen • De lasboog produceert ultraviolette (UV) en infrarood (IR) stralen die schade aan uw ogen en huid kunnen veroorzaken. Kijk niet naar de las- boog zonder de juiste oogbescherming. • Gebruik altijd een helm die uw hele gezicht bedekt van de nek tot de bovenkant van het hoofd en tot de achterkant van elk oor.
  • Page 7 Hete materialen • Gelaste materialen zijn heet en kunnen bij ondeskundig gebruik ernstige brandwonden veroorzaken. • Raak gelaste materialen niet met blote handen aan. • Raak het mondstuk niet aan na het lassen totdat het tijd heeft gehad om af te koelen. Vonken/vliegend puin •...
  • Page 8 Gevaar • Schakel altijd de stroom uit wanneer u aan interne componenten werkt. • Voer zelf geen reparatiewerkzaamheden uit aan de apparatuur ! Raad- pleeg eerst te allen tijde uw Soldatech dealer • Plaats geen handen of vingers in de buurt van bewegende delen zoals aandrijfrollen van ventilator Gebruik en onderhoud •...
  • Page 9 geavanceerde inverter-technologie, met behulp van internationale ge- avanceerde IGBT als een converter, aangevuld met speciale ontwikkeling controle circuit, maken de hele machine heeft een hoge betrouwbaar- heid, snelle dynamische respons, stabiele boog kenmerken. Deze serie lasmachine heeft: DC puls argon booglassen, DC MMA booglassen en vele andere functies, kunnen voldoen aan de eis van allerlei lasprocessen.
  • Page 10: Algemeen

    • De lassers moeten op deze plaatsen worden geïnstalleerd, zonder direct zonlicht, regenregen, lagere luchtvochtigheid, -10 ~ + 40 C • 50 cm ruimte rondom de lassers voor de aangename luchtigheid. • Geen sterke trillingen toegestaan in het lasgebied. • De bediener moet de onderstaande procedures controleren voor elke lasopdracht: •...
  • Page 11: Mededeling Voor Gebruik

    Omdat er in het oog van de kwaliteit constant verbeteringen aan de appara- tuur worden doorgevoerd, behoudt SOLDATECH zich het recht voor om spe- cificaties van de in de handleiding beschreven apparatuur te wijzigen. Bewaren van de gebruikershandleiding • Voor een juist gebruik van de handleiding raden wij een aantal zaken aan: •...
  • Page 12 Beschrijving De Soltatech-serie is een MMA-las-apparaat met DC-omvormer. Dit apparaat gebruikt 1~Fase 230V.50/60Hz wisselstroom. Een 30A trage zekering of stroomonderbreker wordt aanbevolen. De Soldatech-serie is ideaal voor doe-het-zelfprojecten of voor licht onder- houd aan koolstofstaal en roestvast staal. Uitpakken Verwijder dozen, zakken of piepschuim die het lasapparaat en de accessoires bevatten.Controleer de inhoud met de onderstaande paklijst.
  • Page 13: Gebruik

    AARDINGS KABEL De aardkabel/-klem zijn bevestigd aan het werkstuk om het electrische cir- cuit te sluiten. STROOMSCHAKELAAR In de “UIT”-positie wordt geen stroom geleverd. In de “AAN”-positie wordt stroom geleverd aan de hoofdtransformator en het besturingscircuit. STROOMKABEL Het netsnoer verbindt de lasser met de 230 volt voeding. Contactdoos van 16 ampère om het lasapparaat van stroom te voorzien.
  • Page 14 voor uw werk te bepalen. Het type elektrode en de dikte van het werkstuk- metaal bepalen de hoeveelheid warmte die nodig is in het lasproces. Zwaar- dere en dikkere metalen vereisen meer spanning (stroomsterkte), terwijl lich- tere en dunnere metalen minder spanning (stroomsterkte) vereisen. Lastechnieken De beste manier om uzelf te leren lassen, is met korte periodes van oefening met regelmatige tussenpozen.
  • Page 15 in de richting waarin de las moet worden gelegd, zoals in de volgende afbeel- ding: Soorten lasrups De volgende paragrafen bespreken de meest gebruikte lasmethode. De rechte las gevormd door de elektrode in een rechte lijn te bewegen terwijl het gecentreerd blijft over de lasnaad. De zwaailas wordt gebruikt wanneer u metaal over een groter oppervlak wilt afzetten dan mogelijk zou zijn met een rechte las.
  • Page 16 boogkracht, meer naar het metaal boven de lasverbinding wordt gericht. Deze meer directe hoek helpt voorkomen dat het smeltbad naar beneden loopt, terwijl toch nog steeds een voldoende hoge beweegsnelheid mogelijk is om een goede penetratie te bereiken. Een goed startpunt voor uw elektro- dehoek is ongeveer 30 graden NEERWAARTS ten opzichte van loodrecht op het werkstuk.
  • Page 17 Voltooi de las. Terwijl de coating aan de buitenkant van de elektrode afbrandt, vormt deze een omhulsel van beschermende gassen rond de las. Dit voorkomt dat lucht het gesmolten metaal bereikt en een ongewenste chemische reactie veroor- zaakt. De brandende coating vormt echter slak. De slakvorming verschijnt als een ophoping van vuile metaalaanslag op de voltooide las.
  • Page 18: Storingcodes En Oplossingen

    6. Storingcodes en oplossingen Overhittingsbeveiling luchtstroom geblok- Controleer keerd luchtstroom Omgevingstempera- Automatisc herstel tuur te hoog als afgekoeld Geruiksduur over- Automatisc herstel schreden als afgekoeld Ventilator draait niet Ventilator defect. / langzaam Lasboog niet stabiel Te dunne stroomkabel kortere verlengkabel Massa kabel defect Vervang massakabel Electrodekabel defect Vervang Electrode-...
  • Page 19: Garantie

    7. Garantie De garantie treed in werking op de datum vermeld op de aankoopnota heeft een geldigheid van 5 jaar De garantie is niet overdraagbaar zonder een schriftelijke verklaring van toestemming van Uw leverancier. Zonder aankoopnota kan geen aanspraak op garantie worden gemaakt. Garantie is alleen van toepassing als het product volgens de bijgeleverde gebruiksaanwijzing gebruikt wordt en uitsluitend voor het doel waar- voor het is ontworpen.
  • Page 20 Index Page Safety regulations Know your welder Setting up the work piece Operation Specifications Trouble shooting Warranty Exploded View and Parts List Main circuit chart Declaration of conformity...
  • Page 21 1. Safety regulations Your Welding Environment • Keep the environment you will be welding in free from flammable mate- rials. • Always keep a fire extinguisher accessible to your welding environment. • Always have a qualified person install and operate this equipment. •...
  • Page 22 • Wear proper gloves and protective clothing to prevent your skin from being exposed to hot metals, UV and IR rays. • Do not overuse or overheat your welder. Allow proper cooling time bet- ween duty cycles. • Keep hands and fingers away from moving parts and stay away from the drive rolls.
  • Page 23 The fumes emitted from some metals when heated are extremely toxic. Re- fer to the material safety data sheet for the manufacturer’s instructions. Do not weld near materials that will emit toxic fumes when heated. Vapors from cleaners, sprays and degreasers can be highly toxic when heated. UV and IR Arc Rays The welding arc produces ultraviolet (UV) and infrared (IR) rays that can cau- se injury to your eyes and skin.
  • Page 24 To prevent any unintended arcs, cut wire back to ¼” stick out after welding. Hot Materials Welded materials are hot and can cause severe burns if handled improperly. • Do not touch welded materials with bare hands. • Do not touch MIG gun nozzle after welding until it has had time to cool down.
  • Page 25 Description The EXTREME series is a DC inverter MMA welder . This unit uses 1~Phase 230V.50/60HZ AC power. A 30mp time delay fuse or circuit breaker is recom- mended. The EXTREME series is ideal for Do-It-Yourself projects or for light maintenance.
  • Page 26 POWER INDICATOR When the machine is turned on, the power indicator will be on. ALARM INDICATOR When the thermal indictor is on, it shows the machine is overloaded and the internal temperature is too high. Weld output will turn off automatically but the fan will still be working.
  • Page 27 Extension cord During normal use an extension cord is not necessary. It is strongly recom- mended that an extension cord should not be used because of the voltage drop they produce. This drop in voltage can affect the performance of the welder.
  • Page 28 Selecting the proper electrode There is no golden rule that determine the exact rod or heat setting required for every situation. The type and thickness of metal and the position of the work piece determine the electrode type and the amount of heat nee- ded in the welding process.
  • Page 29 Welding techniques The best way to teach yourself how to weld is with short periods of practice at regular intervals. All practice welds should be done on scrap metal that can be discarded. Do not attempt to make any repairs on valuable equipment until you have satisfied yourself that your practice welds are of good appea- rance and free of slag or gas inclusions.
  • Page 30 Types of weld bead The following paragraphs discuss the most commonly used arc welding be- ads. The stringer bead Formed by traveling with the electrode in a straight line while keeping it centered over the weld joint. The weave bead Used when you want to deposit metal over a wider space than would be possible with a stringer bead.
  • Page 31 Judge a good weld bead hen the trick of establishing and holding an arc has been learned, the next step is learning how to run a good bead. The first attempts in practice will probably fall short of acceptable weld beads. Too long of an arc will be held or the travel speed will vary from slow to fast (see following) A.
  • Page 32 5. Specifications Type EL120HG EL160HG EL200HG Power 220 - 240V Frequency 50/60Hz Input power Open Tension Work stress 24,8V 26,4V Welding current 20 - 120A 20 - 160A 20 - 200A Duty Welding current .. 15@120A 20@160A 15%@200A 100% constant Efficiency Power factor 0,65...
  • Page 33 6. Trouble shooting Breakdown Analysis Solutions Bad power ventilation lead to over-heat protection Improve the ventilation condition. Circumstance temmpera- It will automatically recover when the Yellow Indicator ture is too high temperature low down. is on Using over the rated It will automatically recover when the duty-cycle temperature low down.
  • Page 34 7. Warranty The warranty enters into force on the date that is mentioned on the re- ceipt and has a validity of 5 years. The warranty is not transferable without written permission of your dis- tributor. Warranty cannot be claimed without a receipt. Warranty only applies when the product is used according to the includ- ed manual and is used exclusively in the way it was designed for.
  • Page 35: Exploded View And Parts List

    Exploded View and Parts List EL200HG...
  • Page 36 HG ERP Code Part Name Description 20050180008 Handle cover Power Stick 202 ABS BLACK 20050180009 Handle cover Power Stick 202 ABS BLACK 20050080017 Handle PE200.16.14P23-4/V1.0ABS BLACK Enclosure Shell U-ESTICK 200 11050110108 EMC board ESTICK 200 IGBT Inverter board ESTICK200 ESTICK 200...
  • Page 37: Main Circuit Chart

    9. Main circuit chart...
  • Page 38: Eg-Verklaring

    EG-Declaration of conformity EG-verklaring van overeenstemming - Declaration of conformity – EG- Konformitätserklärung - Declaration de conformite - Dichiarazion di conformita- Declaracion de conformidad Wij, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, verklaren geheel onder eigen verantwoordelijkheid dat het product We, Valkenpower BV, Industrieweg 4, 6051 AE Maasbracht, Nederland, declare under our sole responsability that the product Wir, Valkenpower BV Industrieweg 4, 6051 AE Maasbracht, Niederlande, erklären in alleiniger Verantwortung,...

This manual is also suitable for:

Soldatech el160hgSoldatech el200hg
