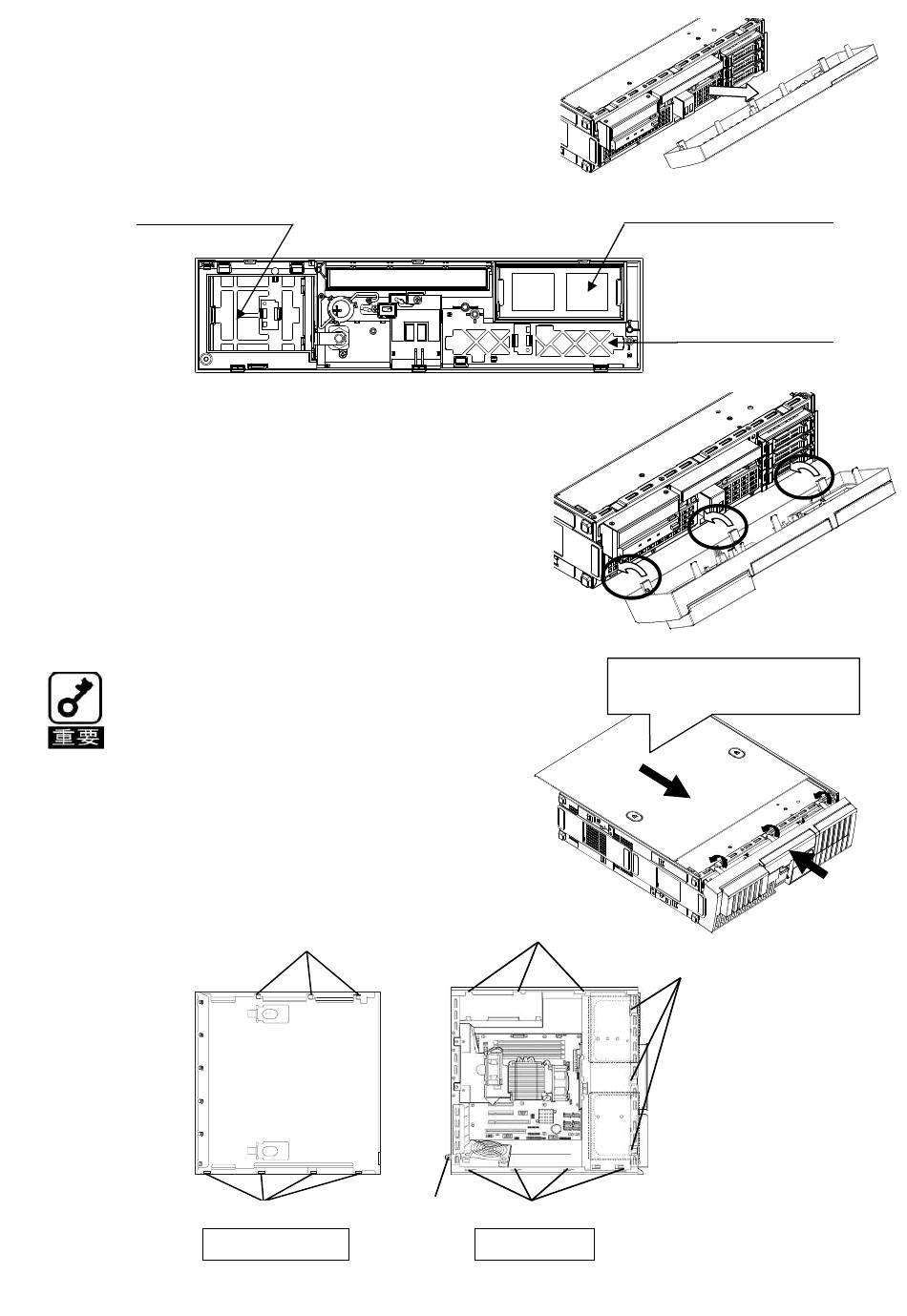

5. フロントベゼルを上へスライドさせ、下側の
穴3か所に引っかかっているフックを外して
本装置から取り外してください。
6. 防塵ベゼルにフィルタ3種類が取り付けてある
ことを確認してください。
ドアフィルタケース
防塵フィルタ(青)
7. 前項のフロントベゼルの取り外しと逆の手順
で防塵フロントベゼルを取り付けます。右図
のように防塵フロントベゼルの下側にある3つ
のタブを本装置前面の穴に差し込んでから(①)
フロントベゼルの上側を本装置に向けて押し
(②)、リリースタブでロックしてください(③)。
8. 取り付けと逆の手順でサイドカバーを前面
側にスライドさせて、閉じてください(④)。
● サイドカバーの上下にあるフックが装置
のフレームにある穴に確実に差し込まれ
ていることを確認してください。
また、装置前面にスライドしてカバーを
取り付けるときにも、サイドカバー前面
側にあるフックが装置のフレームに引っ
掛かっていることを確認してください。
フレームに引っ掛かっていないとカバー
を確実に取り付けることができません。
本装置上面側
装置上面側のフック
のフック
装置底面側のフック
本装置底面側
のフック
サイドカバーの裏側
サイドカバーの裏側
フックの差し込み穴
筐体ロックの
フックの差し込み穴
プレート
筐体ロック
装置のフレーム
プレート
7
デバイスフィルタフレーム
防塵フィルタ(赤)
ベゼルフィルタケース
防塵フィルタ(黒)
①
①
矢印の方向にスライドさせ、
サイドカバーを閉じる。
④
③
③
装置前面側のフック
①
③
②
