3．装置への取り付け・取り外し
下記の手順にて装置に取り付けを行ってください。
● 取り付ける装置の説明書を参照し、｢安全上のご注意｣、｢取り扱い上のご注意｣を守って
取り付け・取り外しを行ってください。
※本製品をGT110e-S に取り付けることにより、本体外形寸法が以下となります。
93.0 mm (幅) X 411.5 mm (奥行き) X 363.0 mm (高さ) (エアダクト・スタビライザ・突起物含まず)
190.0 mm (幅) X 421.5 mm (奥行き) X 386.5 mm (高さ) (エアダクト・スタビライザ・突起物含む)
1. 装置の電源を切り、電源ケーブルを外してください。

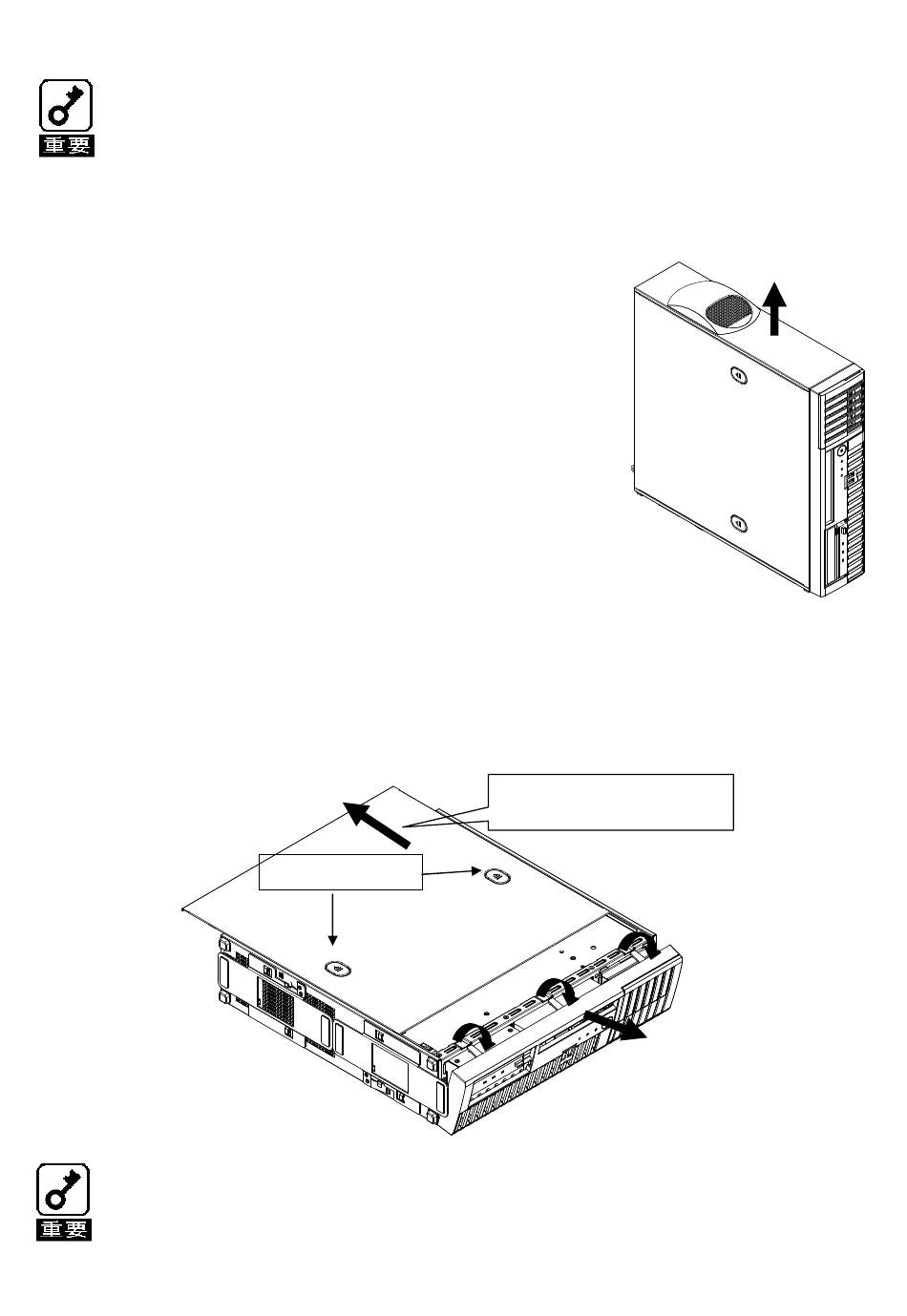

2. 装置上部のエアダクトを矢印方向に引っ張り、
取り外してください。
3. 装置を横置きにし、サイドカバーを２か所のイジェクトボタンを押しながら背面側に
スライドさせ、取り外してください。(①)。
4. 下図の向きでフロントベゼルの上側にあるリリースタブ(3か所)を引き(②)、タブが
本装置のフレームから外れる程度まで前面に少し引っぱってください(③)。
● 前面に引っ張りすぎるとフロントベゼルの下側を固定しているフックを破損してしまいます。
少しだけ引き出してください。
①
イジェクトボタン
サイドカバーを矢印の方向に
スライドさせる。
②
②
②
③
