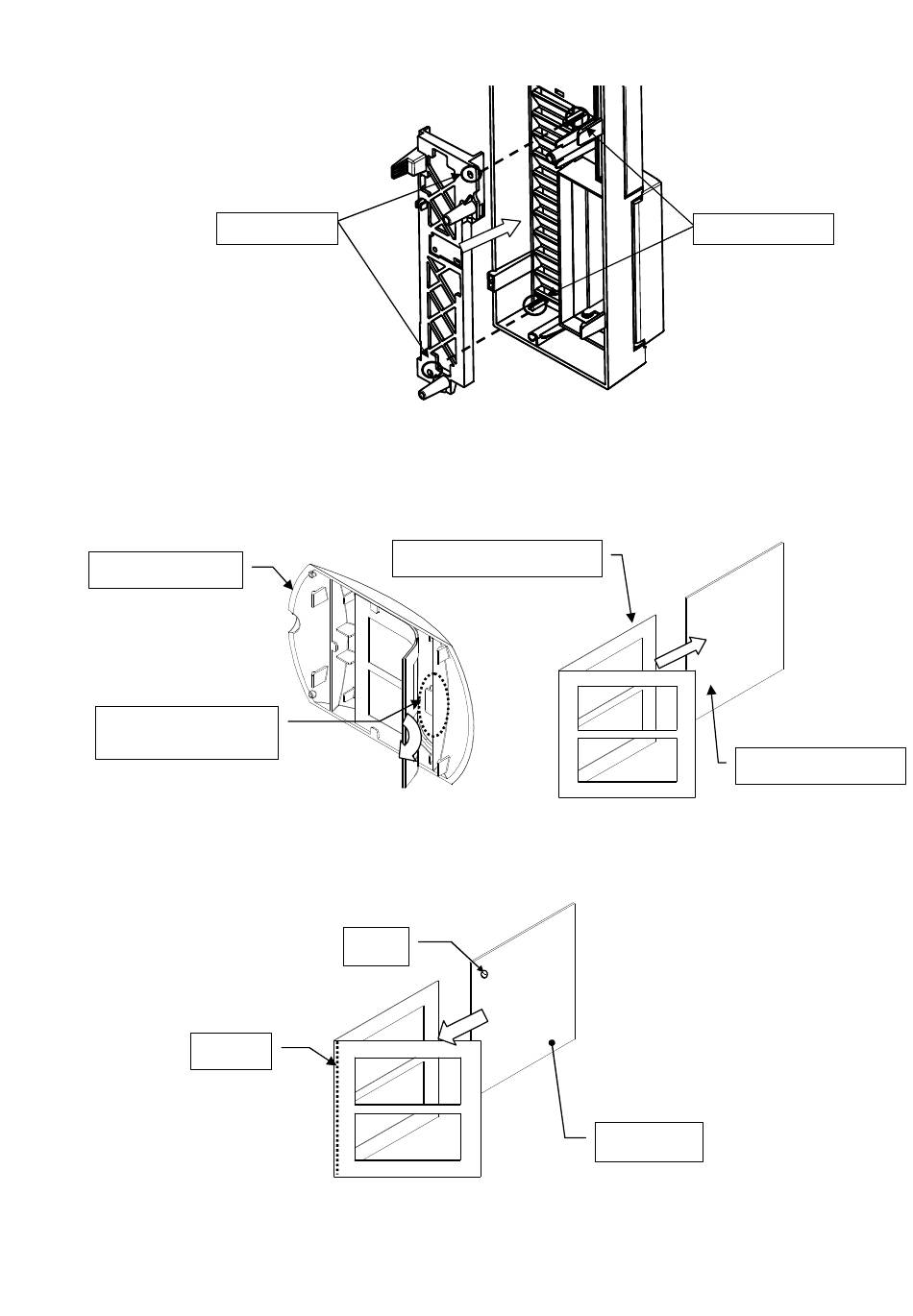

4.4 取り外しと逆の手順でベゼルフィルタケースを防塵ベゼルに取り付けてください。
防塵ベゼルの2本のピンをベゼルフィルタケースの２か所の穴に差し込み固定します。
穴(２か所)
5．防塵フィルタ(緑)の交換
5.1 防塵エアダクトの裏面から下図のようにダクトフィルタフレームをツメから外し、
防塵フィルタ(緑)をダクトフィルタフレームごと引き抜き、フィルタを取り外します。
ダクトフィルタフレームは再使用しますので、廃棄しないようにしてください。
防塵エアダクト
このツメから外し
引き抜く。
5.2 フィルタ表面にネットの無い面を表側にし、緑印が下図のようにダクトフィルタ
フレームの折り目側にくるように挟みこんでください。
折り目
ダクトフィルタフレーム
緑印
13
ピン(２か所)
防塵フィルタ(緑)
ネット無し
