3．防塵フィルタ(青)の交換

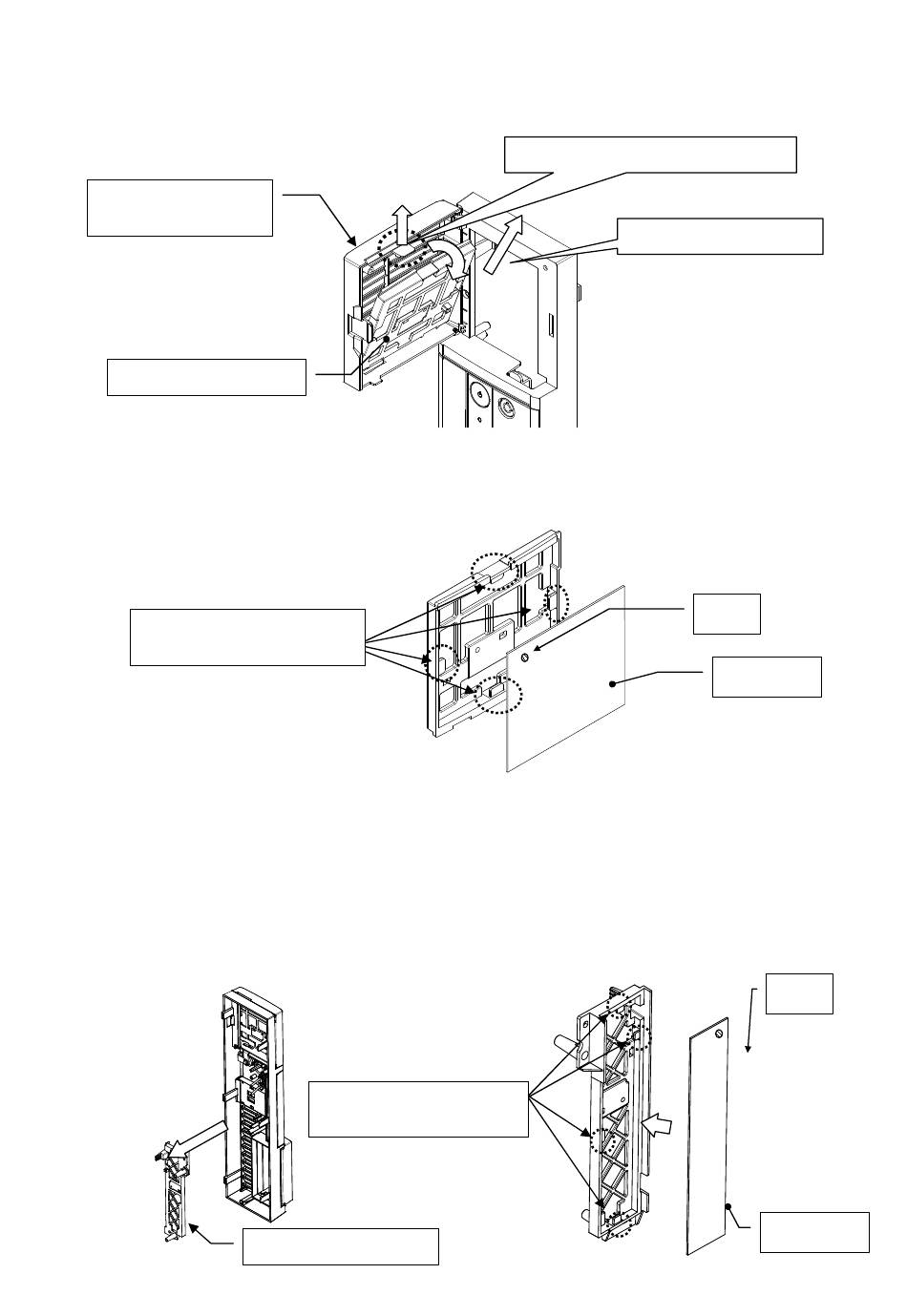

3.1 2.5型ハードディスクベイドアを開き(鍵がかかっている場合は解除してください)、
ドア上部のフックを持ち上げながらドアフィルタケース上部を手前に倒しケースを
上方向に引き抜きます。
2.5型ハードディスク
ベイドア
ドアフィルタケース
3.2 ドアフィルタケースからフィルタを取り外します。
3.3 フィルタ表面にネットが有る面を表側にし、青印が左上になるようにしてフィルタを
ドアフィルタケースのツメにはめ込んでください。
これらのツメにフィルタ端
面を引っ掛ける。
3.4 取り外しと逆の手順でドアフィルタケースを取り付けてください。
4．防塵フィルタ(黒)の交換
4.1 防塵ベゼル裏面下部からベゼルフィルタケースを引き抜きます。
4.2 ベゼルフィルタケースから防塵フィルタ(黒)を取り外します。
4.3 フィルタ表面にネットが有る面を表側にし、黒印が右上になるようにしてフィルタを
ベゼルフィルタケースのツメにはめ込んでください。
ベゼルフィルタケース
これらのツメにフィルタ
端面を引っ掛ける。
12
矢印の方向にフックを持ち上げる。
手前に倒し、引き抜く。
青印
ネット有り
黒印
ネット有り
