Walker Edison W60FPRTH Assembly Instructions Manual

Walker Edison W60FPRTH Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
W60FPRTH
Ítem N.°:
W60FPRTH
TM
©
Copyright
, by Walker Edison Furniture Co., LLC. All rights reserved.
2019
W60FPRTH
Artikel# :
W60FPRTH
Revised 25/02/2021(F)
P.1

Advertisement

loading
Need help?

Need help?

Do you have a question about the W60FPRTH and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Walker Edison W60FPRTH

Summary of Contents for Walker Edison W60FPRTH

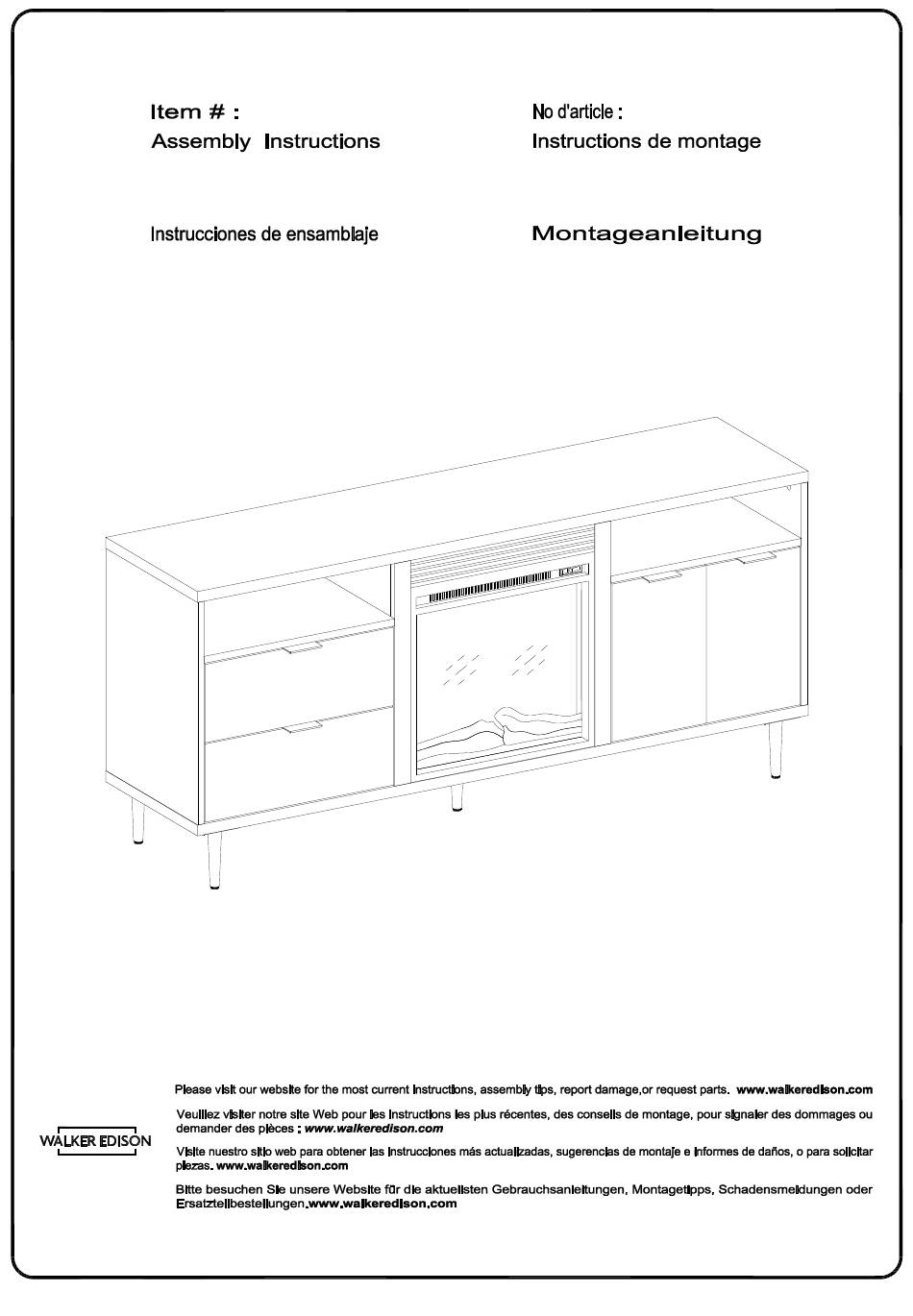

  • Page 1 W60FPRTH W60FPRTH Ítem N.°: Artikel# : W60FPRTH W60FPRTH Revised 25/02/2021(F) © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...

  • Page 2: General Assembly Guidelines

    Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...
  • Page 3 à came ou par réglage de verrou à came (FR) © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...
  • Page 4 (ESP) © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...
  • Page 5 Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...

  • Page 6: Lista De Piezas

    Lista de piezas © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...

  • Page 7: Liste Du Matériel

    M4mm Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6*12mm 20 pcs Bolt Boulon Perno Bolzen 4 pcs Handle Poignée Mango Griff Ø3*17mm 16 pcs Screw Tornillo Schraube © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...
  • Page 8 Inserto de chimenea Kamineinsatz 1 pc Glue tube Tube de colle Tubo de pegamento Kleber in Tube Ø3*12mm 24 pcs Screw Tornillo Schraube Ø4*32mm 8 pcs Screw Tornillo Schraube © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...
  • Page 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019...
  • Page 10 Use el perno de leva (C) para fijar la parte (1) como se muestra en el diagrama. (DE) Befestigen Sie mit der Nockenschraube (C) an das Teil(1) gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.10...
  • Page 11 Stecken Sie den Holzdübel (A) in die Teile(4,5,13) ein, befestigen Sie dann den Türstopper(M) an die Teile (13) mit der Schraube (X) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.11...
  • Page 12 Stecken Sie den Holzdübel (A) in die Teile (6,8,12) ein, befestigen Sie dann die Teile (6,8) mit der Nockenschraube (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.12...
  • Page 13 Stecken Sie den Holzdübel (A) in die Teile (7,9) ein, befestigen Sie die Teile (3,7,9) mit der Nockenschraube (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.13...
  • Page 14 Philips según el diagrama. (DE) Befestigen Sie das Teil (3) an die Teile (7,9) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.14...
  • Page 15 Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken und schieben Sie den Plastik-Entriegelungshebel des Kugellagerschlittens nach oben und ziehen Sie den Schlittenläufer vollständig heraus. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.15...
  • Page 16 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (W) an die Teile (6,7) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (U) gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.16...
  • Page 17 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (W) an die Teile (16,18) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (U) gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.17...
  • Page 18 Philips según el diagrama. (DE) Befestigen Sie die Teile (4,12) an das Teil (6) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.18...
  • Page 19 Philips según el diagrama. (DE) Befestigen Sie die Teile (4,12) an das Teil (7) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.19...
  • Page 20 (ESP) Ponga la parte (11) en las partes (6,7,12) según el diagrama. (DE) Setzen Sie die Teile (11) in die Teile (6,7,12) gemäß der Abbildung ein. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.20...
  • Page 21 Philips según el diagrama. (DE) Befestigen Sie das Teil (13) an das Teil (9) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.21...
  • Page 22 Philips según el diagrama. (DE) Befestigen Sie das Teil (13) an das Teil (8) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.22...
  • Page 23 (ESP) Ponga la parte (11) en las partes (8,9,13) según el diagrama. (DE) Setzen Sie die Teile (11) in die Teile (8,9,13) gemäß der Abbildung ein. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.23...
  • Page 24 Use el perno (F) para fijar la parte (2) a las partes (6,7,8,9) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (2) an die Teile (6,7,8,9) mit dem Bolzen (F) durch den Sechskantschlüssel (G) gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.24...
  • Page 25 Use el perno (H) para fijar la parte (21) a la parte (2) con la llave hexagonal (G) según el diagrama. (DE) Befestigen Sie das Teil (21) an das Teil (2) mit dem Bolzen (H) durch den Sechskantschlüssel (G) gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.25...
  • Page 26 Ponga la parte (10) en las partes (6,7,12) y (8,9,13) según el diagrama. (DE) Setzen Sie das Teil (10) in die Teile (6,7,12) und (8,9,13) gemäß der Abbildung ein. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.26...
  • Page 27 Philips según el diagrama. (DE) Befestigen Sie das Teil (5) an das Teil (1) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.27...
  • Page 28 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) an die Teile (6,7,8,9) mit dem Nockenschloss (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.28...
  • Page 29 Use el tornillo (K) para fijar la cuña de plástico (L) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (L) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.29...
  • Page 30 Befestigen Sie das Europa-Scharnier (N) an die Teile (14,15) mit der Schraube (P), befestigen Sie dann den Griff (J) an die Teile (14,15) mit der Schraube (X) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.30...
  • Page 31 Befestigen Sie mit der Nockenschraube (C) das Teil (19),dann befestigen Sie den Griff (J) an das Teil (19) mit der Schraube (X), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.31...
  • Page 32 Philips según el diagrama. (DE) Befestigen Sie die Teile (16,18) an das Teil (17) mit der Schraube (V) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.32...
  • Page 33 (ESP) Ponga la parte (20) en las partes (16,17,18) según el diagrama. (DE) Setzen Sie die Teile (20) in die Teile (16,17,18) gemäß der Abbildung ein. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.33...
  • Page 34 Philips según el diagrama. (DE) Befestigen Sie das Teil (19) an die Teile (16,18) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.34...
  • Page 35 Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.35...
  • Page 36 (DE) Setzen Sie die Schubladenlasche (W) in die Schubladenschiene ein und setzen Sie die gesamte Schublade in den Schrank gemäß Abbildung ein. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.36...
  • Page 37 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (N) an die Teile (8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.37...
  • Page 38 Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (N) an die Teile (9) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.38...
  • Page 39 (FR) Placez l'insert de cheminée conformément au schéma. (ESP) Coloque el inserto de la chimenea según el diagrama. (DE) Platzieren Sie den Kamineinsatz gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.39...
  • Page 40 Philips según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (R) an die Teile (7) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.40...
  • Page 41 Philips según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (R) an die Teile (9) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.41...

  • Page 42: Final Assembly

    Step 33 Final Assembly © Copyright , by Walker Edison Furniture Co., LLC. All rights reserved. 2019 P.42...
