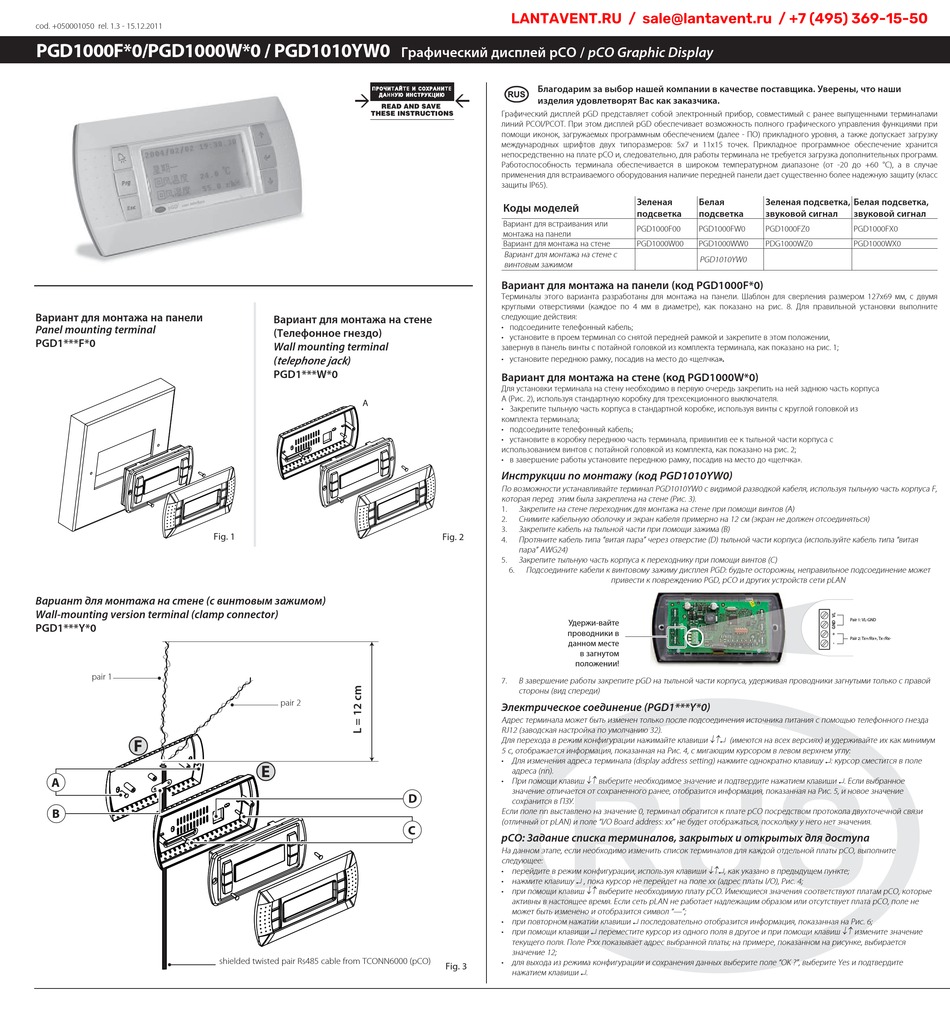

Carel PGD1000F 0 Series Mounting

cod. +050001050 rel. 1.3 - 15.12.2011
PGD1000F*0/PGD1000W* 0 / PGD1010YW0
Вариант для монтажа на панели
Panel mounting terminal
PGD1***F*0
Fig. 1
Вариант для монтажа на стене (с винтовым зажимом)
Wall-mounting version terminal (clamp connector)
PGD1***Y*0
pair 1
F
A
B
Вариант для монтажа на стене
(Телефонное гнездо)
Wall mounting terminal
( telephone jack )
PGD1***W*0
A
pair 2
E
shielded twisted pair Rs485 cable from TCONN6000 (pCO)
LANTAVENT.RU / sale@lantavent.ru / +7 (495) 369-15-50
Графический дисплей pCO / pCO Graphic Display
Благодарим за выбор нашей компании в качестве поставщика. Уверены, что наши
изделия удовлетворят Вас как заказчика.
Графический дисплей pGD представляет собой электронный прибор, совместимый с ранее выпущенными терминалами
линий PCOI/PCOT. При этом дисплей pGD обеспечивает возможность полного графического управления функциями при
помощи иконок, загружаемых программным обеспечением (далее - ПО) прикладного уровня, а также допускает загрузку
международных шрифтов двух типоразмеров: 5х7 и 11х15 точек. Прикладное программное обеспечение хранится
непосредственно на плате pCO и, следовательно, для работы терминала не требуется загрузка дополнительных программ.
Работоспособность терминала обеспечивается в широком температурном диапазоне (от -20 до +60 °С), а в случае
применения для встраиваемого оборудования наличие передней панели дает существенно более надежную защиту (класс
защиты IP65).
Коды моделей
Вариант для встраивания или
монтажа на панели
Вариант для монтажа на стене
Вариант для монтажа на стене с
винтовым зажимом
Вариант для монтажа на панели (код PGD1000F*0)
Терминалы этого варианта разработаны для монтажа на панели. Шаблон для сверления размером 127x69 мм, с двумя
круглыми отверстиями (каждое по 4 мм в диаметре), как показано на рис. 8. Для правильной установки выполните
следующие действия:
• подсоедините телефонный кабель;
• установите в проем терминал со снятой передней рамкой и закрепите в этом положении,
завернув в панель винты с потайной головкой из комплекта терминала, как показано на рис. 1;
• установите переднюю рамку, посадив на место до «щелчка».
Вариант для монтажа на стене (код PGD1000W*0)
Для установки терминала на стену необходимо в первую очередь закрепить на ней заднюю часть корпуса
A (Рис. 2), используя стандартную коробку для трехсекционного выключателя.
• Закрепите тыльную часть корпуса в стандартной коробке, используя винты с круглой головкой из
комплекта терминала;
• подсоедините телефонный кабель;
• установите в коробку переднюю часть терминала, привинтив ее к тыльной части корпуса с
использованием винтов с потайной головкой из комплекта, как показано на рис. 2;
• в завершение работы установите переднюю рамку, посадив на место до «щелчка».
Инструкции по монтажу (код PGD1010YW0)
По возможности устанавливайте терминал PGD1010YW0 с видимой разводкой кабеля, используя тыльную часть корпуса F,
которая перед этим была закреплена на стене (Рис. 3).
1. Закрепите на стене переходник для монтажа на стене при помощи винтов (A)
Снимите кабельную оболочку и экран кабеля примерно на 12 см (экран не должен отсоединяться)
2.
3. Закрепите кабель на тыльной части при помощи зажима (B)
Fig. 2
4. Протяните кабель типа "витая пара" через отверстие (D) тыльной части корпуса (используйте кабель типа "витая
пара" AWG24)
5. Закрепите тыльную часть корпуса к переходнику при помощи винтов (C)
6. Подсоедините кабели к винтовому зажиму дисплея PGD: будьте осторожны, неправильное подсоединение может
Удержи-вайте
проводники в
данном месте
в загнутом
положении!
7. В завершение работы закрепите pGD на тыльной части корпуса, удерживая проводники загнутыми только с правой
стороны (вид спереди)
Электрическое соединение (PGD1***Y*0)
Адрес терминала может быть изменен только после подсоединения источника питания с помощью телефонного гнезда
RJ12 (заводская настройка по умолчанию 32).
Для перехода в режим конфигурации нажимайте клавиши  (имеются на всех версиях) и удерживайте их как минимум
5 с, отображается информация, показанная на Рис. 4, с мигающим курсором в левом верхнем углу:
• Для изменения адреса терминала (display address setting) нажмите однократно клавишу : курсор сместится в поле
адреса (nn).
• При помощи клавиш  выберите необходимое значение и подтвердите нажатием клавиши . Если выбранное
значение отличается от сохраненного ранее, отобразится информация, показанная на Рис. 5, и новое значение
D
сохранится в ПЗУ.
Если поле nn выставлено на значение 0, терминал обратится к плате pCO посредством протокола двухточечной связи
(отличный от pLAN) и поле "I/O Board address: xx" не будет отображаться, поскольку у него нет значения.
C
pCO: Задание списка терминалов, закрытых и открытых для доступа
На данном этапе, если необходимо изменить список терминалов для каждой отдельной платы pCO, выполните
следующее:
• перейдите в режим конфигурации, используя клавиши , как указано в предыдущем пункте;
• нажмите клавишу  , пока курсор не перейдет на поле xx (адрес платы I/O), Рис. 4;
• при помощи клавиш  выберите необходимую плату pCO. Имеющиеся значения соответствуют платам pCO, которые
активны в настоящее время. Если сеть pLAN не работает надлежащим образом или отсутствует плата pCO, поле не
может быть изменено и отобразится символ "—";
• при повторном нажатии клавиши  последовательно отобразится информация, показанная на Рис. 6;
• при помощи клавиши  переместите курсор из одного поля в другое и при помощи клавиш  измените значение
текущего поля. Поле P:xx показывает адрес выбранной платы; на примере, показанном на рисунке, выбирается
значение 12;
• для выхода из режима конфигурации и сохранения данных выберите поле "OK ?", выберите Yes и подтвердите
Fig. 3
нажатием клавиши .
Зеленая Белая Зеленая подсветка,
подсветка подсветка звуковой сигнал
PGD1000F00 PGD1000FW0 PGD1000FZ0
PGD1000W00 PGD1000WW0 PDG1000WZ0
PGD1010YW0
привести к повреждению PGD, pCO и других устройств сети pLAN
Белая подсветка,
звуковой сигнал
PGD1000FX0
PGD1000WX0
Pair 1: VL-GND
Pair 2: Tx+/Rx+, Tx-/Rx-
