- Page 1 Esprit User Guide ESP22L1S–ESP30R8S ESP22L1SD–ESP30R8SD User Guide Brugervejledning Brukerhåndbok Käyttöopas Användarhandbok Руководство пользователя 用户指南 دليل المستخدم...
-
Page 2: Table Of Contents
Contents Contents .................................2 1 Description and Intended Purpose ........................3 2 Safety Information ..............................3 3 Construction ................................4 4 Function ..................................5 5 Maintenance ................................5 6 Limitations on Use ..............................5 7 Technical Data ................................6 938446PK3/1-0121... -
Page 3: Description And Intended Purpose
1 Description and Intended Purpose Please keep these instructions. The term device is used throughout this document to refer to Esprit. Application This device is to be used exclusively as part of a lower limb prosthesis. Intended for a single user. -
Page 4: Construction

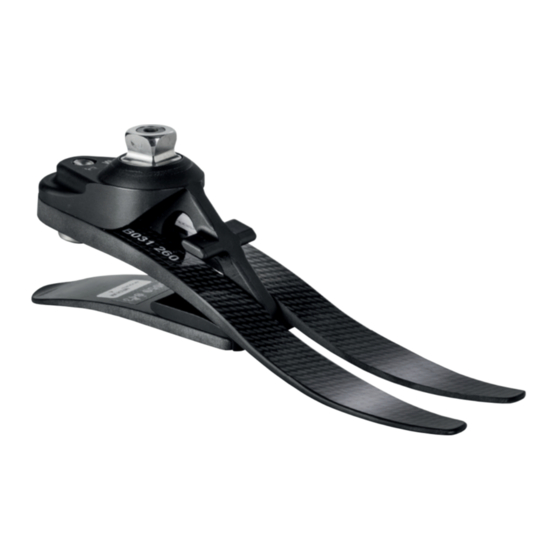

3 Construction Principal parts: • Carrier Assembly with Pyramid (aluminum/St. Stl./titanium) • Heel & Toe Springs (e-carbon) • Spring attachment screws (titanium/St. Stl.) • Glide Sock (UHM PE) • Foot shell (PU) Pyramid Carrier Assembly Toe Spring Toe spring Screw Heel Spring Heel Spring Screws... -
Page 5: Function
4 Function This device comprises an e-carbon toe and independent heel spring. Heel and toe springs are attached to the carrier using titanium and stainless steel screws. The foot is wrapped in a UHM PE sock which is in turn surrounded by a PU foot shell. 5 Maintenance Maintenance must be carried out by competent personnel. -
Page 6: Technical Data
Component Weight (Size 26N): 530 g (1 lb 3 oz) Activity Level: Maximum User Weight: 125 kg (275 lb) Proximal Alignment Attachment: Male Pyramid (Blatchford) Range of Adjustment: ±7 ° angular Build Height: (sizes 22–24) 65 mm (See diagram below) (sizes 25–26) 70 mm... - Page 7 This device is warranted for 36 months - foot shell 12 months - glide sock 3 months. The user should be aware that changes or modifications not expressly approved could void the warranty, operating licenses and exemptions. See Blatchford website for the current full warranty statement.
-
Page 8: Indhold
Indhold Indhold ..................................8 1 Beskrivelse og tilsigtet formål..........................9 2 Sikkerhedsinformation ............................9 3 Konstruktion ................................10 4 Funktion ..................................11 5 Vedligeholdelse ..............................11 6 Begrænsninger i forbindelse med brugen ....................11 7 Tekniske data ................................12 938446PK3/1-0121... -
Page 9: Beskrivelse Og Tilsigtet Formål
1 Beskrivelse og tilsigtet formål Opbevar disse anvisninger. Udtrykket anordning anvendes i hele brugsanvisningen og henviser til Esprit. Anvendelse Denne anordning må udelukkende anvendes som en del af en underbensprotese. Beregnet til en enkelt bruger. En fodprotese med moderat returneringsenergi. Den uafhængige hæl- og tåfjeder sørger for en vis aksial afbøjning. -
Page 10: Konstruktion
3 Konstruktion Vigtige dele: • Bæreenhed med pyramide (aluminium/rustfrit stål/titanium) • Hæl- og tåfjedre (e-carbon) • Skruer til fjederfastholdelse (titanium/rustfrit stål) • Glidesok (UHM PE) • Fodskal (PU) Pyramide Bæreenhed Tåfjeder Skrue til tåfjeder Hælfjeder Skruer til hælfjeder Glidesok Fodskal 938446PK3/1-0121... -
Page 11: Funktion
4 Funktion Denne anordning består af en tå af e-carbon og en uafhængig hælfjeder. Hæl- og tåfjedrene er monteret på bæreenheden med titaniumskruer og skruer af rustfrit stål. Foden er pakket ind i en UHM PE-sok, som igen er omgivet af en PU-fodskal. 5 Vedligeholdelse Vedligeholdelse skal udføres af uddannet personale. -
Page 12: Tekniske Data
-15 ˚C til 50 ˚C og opbevaring: Komponentvægt (størrelse 26N): 530 g Aktivitetsniveau: Brugerens maksimale vægt: 125 kg Proksimal justeringsdel: Han-pyramide (Blatchford) Justeringsområde: ±7 ° vinkel Byggehøjde: (størrelse 22-24) 65 mm (Se nedenstående diagram) (størrelse 25-26) 70 mm (størrelse 27-30) 75 mm Tilpasset længde... - Page 13 Miljømæssige aspekter Hvor det er muligt, skal komponenterne genbruges i overensstemmelse med lokale regler for affaldshåndtering. Producentens registrerede adresse Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH. Anerkendelse af varemærket Blatchford er et registreret varemærke tilhørende Blatchford Products Limited. 938446PK3/1-0121...
-
Page 14: Innhold
Innhold Innhold ................................. 14 1 Beskrivelse og tiltenkt formål ..........................15 2 Sikkerhetsinformasjon............................15 3 Konstruksjon ................................16 4 Funksjon ..................................17 5 Vedlikehold ................................17 6 Begrensninger i bruken ............................17 7 Tekniske data ................................18 938446PK3/1-0121... -
Page 15: Beskrivelse Og Tiltenkt Formål
1 Beskrivelse og tiltenkt formål Oppbevar disse instruksjonene. Begrepet enhet brukes i hele dette dokumentet for å referere til Esprit. Bruksområde Denne enheten skal utelukkende brukes som en del av en protese for nedre ekstremiteter. Beregnet for en enkelt bruker. -
Page 16: Konstruksjon
3 Konstruksjon Viktigste deler: • Bærermontasje med pyramide (aluminium / rustfritt stål/titan) • Hæl- og tåfjærer (e-karbon) • Fjærfesteskruer (titan / rustfritt stål) • Glidesokk (UHM PE) • Fotkosmetikk (PU) Pyramide Bærermontasje Tåfjær Tåfjærskrue Hælfjær Hælfjærskruer Glidesokk Fotkosmetikk 938446PK3/1-0121... -
Page 17: Funksjon
4 Funksjon Denne enheten består av en e-karbontå og uavhengig hælfjær. Hæl- og tåfjærer er festet til bæreren ved hjelp av titan- og rustfrie stålskruer. Foten er pakket inn i en UHM PE-sokk som igjen er omgitt av en PU-fotkosmetikk. 5 Vedlikehold Vedlikehold må... -
Page 18: Tekniske Data
(5 ˚F til 122 ˚F) Komponentvekt (Størrelse 26N): 530 g (1 lb 3 oz) Aktivitetsnivå: Maksimal brukervekt: 125 kg (275 lb) Proksimal justeringsvedlegg: Hannpyramide (Blatchford) Justeringsområde: ±7 ° vinkel Bygghøyde: (størrelser 22–24) 65 mm (Se diagram nedenfor) (størrelser 25–26) 70 mm (størrelser 27–30) 75 mm... - Page 19 Denne enheten har en garanti på 36 måneder – fotkosmetikken 12 måneder – glidesokken 3 måneder. Brukeren skal være klar over at endringer eller modifikasjoner som ikke uttrykkelig er godkjent, kan annullere garantien, driftslisensene og unntakene. Se nettstedet til Blatchford for gjeldende full garantierklæring.
-
Page 20: Sisällys
Sisällys Sisällys .................................. 20 1 Kuvaus ja käyttötarkoitus ............................ 21 2 Turvallisuustietoja ..............................21 3 Rakenne ..................................22 4 Toiminta ..................................23 5 Huolto ..................................23 6 Käyttöä koskevat rajoitukset ..........................23 7 Tekniset tiedot ................................. 24 938446PK3/1-0121... -
Page 21: Kuvaus Ja Käyttötarkoitus
1 Kuvaus ja käyttötarkoitus Säilytä nämä ohjeet. Termiä laite käytetään näissä ohjeissa puhuttaessa Esprit-jalkateräproteesista. Käyttö Laite on tarkoitettu käytettäväksi vain osana alaraajaproteesia. Vain henkilökohtaiseen käyttöön. Jalkateräproteesi, jossa on keskitasoinen energianpalautus. Erilliset kantapää- ja varvasjouset saavat aikaan jonkin verran aksiaalista heilahdusta. Jaettu varvasosa takaa hyvän maakosketuksen. -
Page 22: Rakenne
3 Rakenne Tärkeimmät osat: • Kannatinkokoonpano ja pyramidi (alumiini, ruostumaton teräs, titaani) • Kantapää- ja varvasjouset (keinohiili) • Jousen kiinnitysruuvit (titaani, ruostumaton teräs) • Liukusukka (UHMWPE) • Kosmeettinen suojus (PU) Pyramidi Kannatinkokoonpano Varvasjousi Varvasjousen ruuvi Kantajousi Kantajousen ruuvit Liukusukka Kosmeettinen suojus 938446PK3/1-0121... -
Page 23: Toiminta
4 Toiminta Laite koostuu varvasosasta ja erillisestä kantajousesta. Kanta- ja varvasjouset kiinnittyvät kannattimeen titaanista ja ruostumattomasta teräksestä valmistetuilla ruuveilla. Jalkaosaa ympäröi sukka (UHMWPE), jota puolestaan ympäröi kosmeettinen suojus (PE). 5 Huolto Huoltotoimenpiteet saa tehdä vain pätevä ammattihenkilö. Suosittelemme, että säännöllinen silmämääräinen tarkistus tehdään vähintään kerran vuodessa. Toimintaan vaikuttavien kulumien merkeistä... -
Page 24: Tekniset Tiedot
Käyttö- ja säilytyslämpötila-alue: -15–50 ˚C Paino (koko 26N): 530 g Aktiivisuustaso: Suurin sallittu käyttäjän paino: 125 kg Proksimaalinen kiinnitys: urospyramidi (Blatchford) Säätöalue: kulma ±7° Rakenteen korkeus: (koot 22–24) 65 mm (katso kuva alla) (koot 25–26) 70 mm (koot 27–30) 75 mm... - Page 25 Jos tähän laitteeseen liittyvä vakava tapahtuma sattuu (mikä on hyvin epätodennäköistä), asiasta tulee ilmoittaa valmistajalle ja kansalliselle toimivaltaiselle viranomaiselle. Ympäristötiedot Osat tulee kierrättää, mikäli mahdollista, paikallisten jätehuoltomääräysten mukaisesti. Valmistajan rekisteröity osoite Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, Iso-Britannia. Tavaramerkkejä koskevat tiedot Blatchford on Blatchford Products Limitedin rekisteröity tavaramerkki. 938446PK3/1-0121...
-
Page 26: Innehåll
Innehåll Innehåll ................................26 1 Beskrivning och avsett syfte ..........................27 2 Säkerhetsinformation ............................27 3 Konstruktion ................................28 4 Funktion ..................................29 5 Underhåll ................................... 29 6 Begränsningar av användningen ........................29 7 Tekniska uppgifter ..............................30 938446PK3/1-0121... -
Page 27: Beskrivning Och Avsett Syfte
1 Beskrivning och avsett syfte Behåll dessa instruktioner. Termen enhet används i hela denna bruksanvisning för att referera till Esprit. Användningssätt Denna enhet får endast användas som en del av en underbensprotes. Avsedd för en enda brukare. En fot som återfjädrar med måttlig energi. De oberoende häl- och tåfjädrarna ger en viss axiell avböjning. -
Page 28: Konstruktion
3 Konstruktion Huvuddelar: • Bärarenhet med pyramid (aluminium/rostfritt stål/titan) • Häl- och tåfjädrar (e-kol) • Fjäderfästskruvar (titan/rostfritt stål) • Glidstrumpa (UHM PE) • Fothölje (PU) Pyramid Bärarenhet Tåfjäder Tåfjäderskruv Hälfjäder Hälfjäderskruvar Glidstrumpa Fothölje 938446PK3/1-0121... -
Page 29: Funktion
4 Funktion Enheten består av en tå av e-kol och en oberoende hälfjäder. Häl- och tåfjädrarna är monterade på bäraren med skruvar av titan och rostfritt stål. Foten är inlindad i en strumpa av UHM PE som i sin tur omges av ett fothölje av PU. 5 Underhåll Underhåll måste utföras av kompetent personal. -
Page 30: Tekniska Uppgifter
Temperatur vid drift och förvaring: -15 ˚C till 50 ˚C Komponentvikt (storlek 26N): 530 g Aktivitetsnivå: Maximal brukarvikt: 125 kg Proximalt inriktningsfäste: Hanpyramid (Blatchford) Justeringsintervall: ±7 ° vinkling Påbyggnadshöjd: (storlek 22–24) 65 mm (Se diagrammet nedan) (storlek 25–26) 70 mm (storlek 27–30) 75 mm Inpassningslängd... - Page 31 Miljöaspekter Om möjligt ska komponenterna återvinnas i enlighet med lokala föreskrifter för avfallshantering. Tillverkarens registrerade adress Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH, England. Varumärkesinformation Blatchford är ett registrerat varumärke som tillhör Blatchford Products Limited. 938446PK3/1-0121...
-
Page 32: Содержание
Содержание Содержание ..............................32 1 Описание и Основное назначение ......................33 2 Техника безопасности ............................33 3 Конструкция ................................34 4 Функции ..................................35 5 Техническое обслуживание ..........................35 6 Ограничения при эксплуатации ........................35 7 Спецификация ............................... 36 938446PK3/1-0121... -
Page 33: Описание И Основное Назначение
1 Описание и Основное назначение Пожалуйста, сохраните эту инструкцию. Термин «устройство» относится к стопе Esprit и будет использован далее в настоящей инструкции. Применение Данное устройство предназначается исключительно для использования в качестве составной части протеза нижней конечности. Устройство предназначается только для индивидуального использования. -
Page 34: Конструкция
3 Конструкция Составные части: • Сборка несущей (алюминиевый сплав/нержавеющая сталь/титановый сплав) • Пружины пятки и Мыска (композиционное углеволокно) • Винты крепления пружин (титановый сплав/нержавеющая сталь) • Скользящий Носок (ткань на основе сверхвысокомолекулярного полиэтилена высокой плотности) • Косметическая Калоша (полиуретан) Проксимальный адаптер-пирамидка Сборка... -
Page 35: Функции
5 Техническое обслуживание Все работы по техническому обслуживанию протезной системы должны выполняться только сертифицированным персоналом, прошедшим обучение на Blatchford. Рекомендуется проведение ежегодной визуальной проверки устройства на предмет выявления признаков износа, которые могут повлиять на функциональность изделия. При выявлении таких признаков, пользователю... -
Page 36: Спецификация
530 г (1 фунт 3 унции) (для стопы размером 26, узкая ширина): Уровень Двигательной Активности: Максимальный вес пользователя: 125 кг (275 фунтов) Проксимальное крепление/юстировка: адаптер-пирамидка (Blatchford) Диапазон юстировки: угловая юстировка ±7 ° Высота конструкции: (для размеров 22–24) 65 мм (см. рисунок, приведенный ниже) (для... - Page 37 Возникновение побочных эффектов и серьезных инцидентов, связанного с данным устройством, маловероятно, тем не менее, в случае возникновения таковых, следует сообщить об этом производителю и представителю Blatchford в вашем регионе. Экологические аспекты По возможности компоненты устройства следует утилизировать в соответствии с...
- Page 38 目录 目录........................38 1. 说明及设计用途....................39 2. 安全须知.......................39 3. 构造........................40 4. 功能........................41 5. 维护........................41 6. 使用限制.......................41 7. 技术数据.......................42 938446PK3/1-0121...
-
Page 39: 说明及设计用途
1. 说明及设计用途 请保留本说明。 在本文档中频繁出现的装置一词用于指代.Esprit。 用途 本装置仅作为下肢假肢的一部分使用。 供单人使用。 这是一款具有中等弹性的义足。 采用独立的足跟和前掌弹片， 可实现一定程度的轴向 形变。 分趾式设计， 确保良好的地面接触。 2. 安全须知 该警告标志用于强调必须认真遵守的重要安全信息。 义肢的性能或功能若有任何变化， 本装置的组装、 维护和修理只能由具 如活动受限、 动作不顺畅或出现 备适当资质的临床医生来进行。 异响， 都应立即报知服务提供商。 用户的身体状况如有变化， 应联系其 下台阶时以及任何其他时间都应始 假肢技师。 终握好扶手 （若有） 。 用户只能驾驶经过适当改装的 本装置不适合极限运动、 赛跑、 骑行 机动车。 操作机动车辆时， 所有人 比赛、 冰雪运动、 极陡坡面和台阶。... - Page 40 3. 构造 主要部件： . • 托架总成 （带榫头） （ 铝/不锈钢/钛） . • 足跟和前掌弹片 （E碳纤） . • 弹片固定螺丝 （钛/不锈钢） . • 消音袜 （UHM.PE） . • 脚套 （PU） 榫头 龙骨总成 前掌弹片 前掌弹片 螺丝 后跟弹片 后跟弹片螺丝 消音袜 脚套 938446PK3/1-0121...
-
Page 41: 使用限制
4. 功能 本装置包含一个E碳纤前掌和独立后跟弹片。 . 后跟弹片和前掌弹片通过钛和不锈钢螺丝固定在龙骨上。 脚板包裹在一个.UHM.PE.消音袜内， 并整体包入.PU.脚套。 5. 维护 维护操作必须由胜任的人士进行。 建议定期对本装置进行目视检查， 至少每年一次。 发现可能影响功能的磨损迹象. (如： 由于长时间暴露于紫外线环境而导致严重磨损或褪色).时应报知服务提供商。 本装置的性能若有任何变化， 应立即报知假肢技师。 性能变化可能包括： . • 弹性降低 . • 异响 . • 活动量过度或减少 体重和/或活动等级发生任何变化时也必须报知假肢技师。 清洁 用湿布与温性肥皂清洁外表面， 不得使用腐蚀性清洁剂。 6. 使用限制 预期使用寿命 应根据活动和使用情况进行局部风险评估。 负重 用户的体重和活动应遵守所述限制。 用户应根据局部风险评估结果进行负重。 环境 本装置的最大防水深度为.1.米。 在磨蚀性环境... -
Page 42: 技术数据
7. 技术数据 使用和存放温度范围: -15.˚C.至.50.˚C. （5˚F.至.122˚F） 部件重量 （26N.码） ： 530.克 （1.磅.3.盎司） 活动等级： 用户体重上限: 125.千克 （275.磅） 近端对线附件： 方锥头 （Blatchford） 调节范围： 角度.±7.° 结构高度： （22–24.码） ..65.毫米 （见下图） (25-26.码)..70.毫米 (27-30.码)..75.毫米 安装高度 10.毫米 尺码 尺码 22-24 65.毫米 22-26 65.毫米 25-26 70.毫米 27-28 70.毫米 27-30 75.毫米 29-30 75.毫米... - Page 43 免责声明 制造商建议只在指定条件下和设计用途范围内使用本装置。 本装置必须按照随附的 使用说明进行维护。 ..对于因使用未经制造商授权的任何部件组合而造成的任何不良 后果， 制造商概不负责。 欧盟合规认证 本产品符合欧盟第 “2017/745” 号医疗器械法规的要求。 根据该法规 “附录.8” 所列分 类规则， 本产品被归为.I.类医疗器械。 查看欧盟 《符合性声明》 证书请访问下方网址： . www.blatchford.co.uk 单人.-.多次使用 医疗器械 保修 本装置的保修期为.36.个月： 脚套.12.个月， 消音袜.3.个月。 用户应注意， 在未经明确许 可的情况下对装置进行改动或改装， 可能会造成保修、 使用牌照和免责条款失效。 . 最新完整保修声明见.Blatchford.网站。 严重事故报告 使用本装置不大可能发生严重事故， 如若发生， 应报知制造商以及您所在国家的主管 部门。 环保事项...
- Page 44 المحتويات 44 ......................................المحتويات 45 ................................١ الوصف والغرض من االستخدام 45 ....................................٢ معلومات السالمة 46 ........................................٣ ال� ت كيب 47 ........................................٤ الوظيفة 47 ........................................٥ الصيانة 47 ......................................٦ قيود االستخدام 48 ......................................٧ البيانات الفنية 938446PK3/1-0121...
- Page 45 الوصف و الغرض من االستخدام .يرجى االحتفاظ بهذه التعليمات .Esprit ت ُ ستخدم كلمة الجهاز � ف ي هذا المستند لال إ شارة إىل االستخدام . ال يستخدم هذا الجهاز إال بوصفه جز ء ً ا من طرف صناعي سفل ي...
- Page 46 ال� ت كيب :اال أ ج ز اء ال ر ئيسية )مجموعة الحامل مع ال ر أس الهرمي (اال أ لومنيوم/فوالذ مقاوم للصدأ/تيتانيوم • )e-carbon( نابضا العقب وأصابع القدم • • )ب ر اغي ربط النابض (تيتانيوم/فوالذ مقاوم للصدأ • )UHM PE( جورب...
- Page 47 الوظيفة ونابض عقب حرe-carbon يتألف هذا الجهاز من أصابع قدم .تتصل نوابض العقب وأصابع القدم بمجموعة الحامل عن طريق ب ر اغي مصنوعة من التيتانيوم والفوالذ المقاوم للصدأ .PU و ي ُ غطى ذلك الجورب بغطاء مطاطي من مادةUHM PE ت ُ غطى القدم بجورب من الصيانة...
- Page 48 :)26N وزن المكو ّ ن اال أ ساس ي ( المقاس 035 ج ر ام :مستوى النشاط :الوزن اال أ قىص للمستخدم 521 كجم )Blatchford( ر أس هرمي ذكر :وصلة المحاذاة الدانية ز اوية بمقدار 7± درجات : نطاق الضبط (المقاسات 22– 42) 56 مم...
- Page 49 أن يدرك المستخدم أن إج ر اء التغي� ي ات أو التعديالت غ� ي المعتمدة رص احة من شأنها أن تبطل الضمان وت ر اخيص التشغيل . اال إ لك� ت و� ف ي للحصول عل بيان الضمان الكامل الحاىل يBlatchford واال إ عفاءات. يرجى الرجوع إىل موقع...
- Page 50 Tel: +1 (0) 800 548 3534 www.ortopro.no Fax: +1 (0) 800 929 3636 Email: info@blatchfordus.com www.blatchfordus.com Blatchford Europe GmbH Am Prime-Parc 4 65479 Raunheim Germany © Blatchford Products Limited 2019. All rights reserved. © Blatchford Products Limited 2021. All rights reserved. 938446PK3/1-0121...
