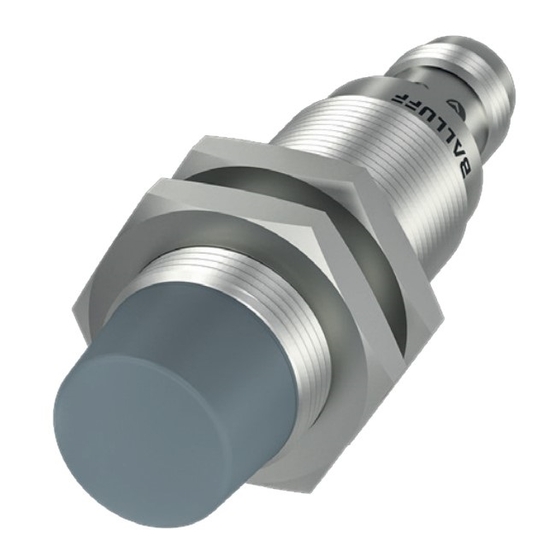

Balluff BES M08EH1-L01C20B-S04G-L04 Configuration Manual

page of 194

/ 194
Bookmarks

Available languages

Quick Links

Download this manual

BES M08EH1-L01C20B-S04G-L04

BES M12EH1-L01C40B-S04G-L04

BES M12EG1-L01C80F-S04G-L04

BES M18EH1-L01C80B-S04G-L04

BES M18EH1-L01C12F-S04G-L04

deutsch

english

Konfigurationsanleitung

Configuration Guide

Need help?

Do you have a question about the BES M08EH1-L01C20B-S04G-L04 and is the answer not in the manual?

Questions and answers

Summary of Contents for Balluff BES M08EH1-L01C20B-S04G-L04

Page 1 BES M08EH1-L01C20B-S04G-L04 BES M12EH1-L01C40B-S04G-L04 BES M12EG1-L01C80F-S04G-L04 BES M18EH1-L01C80B-S04G-L04 BES M18EH1-L01C12F-S04G-L04 deutsch Konfigurationsanleitung english Configuration Guide...
Page 2 www.balluff.com...
Page 3 BES M08EH1-L01C20B-S04G-L04 BES M12EH1-L01C40B-S04G-L04 BES M12EG1-L01C80F-S04G-L04 BES M18EH1-L01C80B-S04G-L04 BES M18EH1-L01C12F-S04G-L04 Konfigurationsanleitung deutsch...
Page 4 www.balluff.com...
Page 5 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Zu dieser Anleitung Gültigkeit Verwendete Symbole und Konventionen Verwendete Fachbegriffe und Abkürzungen Basiswissen IO-Link Allgemein Protokoll Zykluszeit Prozessdatenstrom Device Status Block-Parametrierung Data Storage Variantenhandling Reset Commands 2.10 Device-Funktionen und Master Gateway Übersicht IO-Link-Daten und -Funktionen...
Page 6 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen Gerätestatus und detailierter Gerätestatus (Device Status and Detailed Device Status) Diagnoseunterdrückung (Diagnosis Suppression) Resetbefehle (Reset Commands) Variantenkonfiguration (Variant Configuration) Pinzuweisung (Pin Assignment) Bedeutung der LED-Zustände und Konfiguration (LED Meaning and...
Page 7 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Zu dieser Anleitung Gültigkeit Diese Anleitung stellt umfangreiche Informationen bereit zur IO-Link-Konfiguration folgender Produkte: – BES M08EH1-L01C20B-S04G-L04 Bestellcode: BES060Y – BES M12EH1-L01C40B-S04G-L04 Bestellcode: BES05Y7 – BES M12EG1-L01C80F-S04G-L04 Bestellcode: BES05ZW –...
Page 8 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Basiswissen IO-Link Allgemein Das höchstwertige Byte (als Byte 0 bezeichnet) wird zuerst übertragen und befindet sich in der SPS unter der nied- IO-Link integriert konventionelle und intelligente Sensoren rigsten Speicheradresse. Das niedrigstwertige Byte wird und Aktoren in Automatisierungssysteme und ist als zuletzt übertragen und hat die höchste Byte nummer (in...
Page 9 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Basiswissen IO-Link (Fortsetzung) Block-Parametrierung Reset Commands Block-Parametrierung bezeichnet ein spezielles Verfahren, Das Gerät bietet verschiedene Reset-Funktionen an. Über in dem mehrere Parameter in einem Vorgang parametriert ein System Command wird ein entsprechendes Kom- werden.
Page 10 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen Übersicht der enthaltenen Funktionen 3.1.1 Primäre Funktionen – Identifikation (Identification) siehe Seite 24 – Geräteerkennung (Device Discovery) siehe Seite 25 – Schaltprofile (Switching Profiles) siehe Seite 26 –...
Page 11 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Gerätevarianten Es sind folgende drei Varianten verfügbar, die sich in ihren Prozessdatenprofilen unterscheiden: – LSSC – AdSS – Comprehensive Condition Monitoring Die Funktionen bleiben dabei unverändert. Das Schaltprofil wird durch einen Wechsel zwischen LSSC und AdSS beeinflusst.
Page 12 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Variante 3 (Comprehensive Condition Monitoring) PD Input Byte 0 Byte 1 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...
Page 13 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Byte 15 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 16 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Tab. 3-4: Prozessdatenprofil PD Input – Variante 3 (CCM) PD Output Byte 0...
Page 14 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) ISDU – Identifikationsdaten Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Identifikation Vendor Name 0x0010 7 Byte STRING “Balluff” (16) Vendor Text 0x0011 15 Byte...
Page 15 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Schaltprofile (LSSC) Fine Adjust Config 0x0056 2 Byte Nein – (86) Channel 1 Byte UINT8 Nein...
Page 16 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Signalverzögerung Signal Delay Input 0x0096 8 Byte (150) Channel 1 2 Byte UINT16(ENUM) Nein Channel 2 2 Byte...
Page 17 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Schaltzähler Switching Counter 0x00B6 6 Byte (182) Input 2 Byte UINT16(ENUM) Nein Mode 1 Byte UINT8(ENUM) Nein Limit 2 Byte...
Page 18 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Logische Blöcke Logic Block Mode 0x0075 4 Byte (117) Logic Block 1 Mode 1 Byte UINT8...
Page 19 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Betriebsstartzähler Boot Cycle Counter 0x0058 8 Byte (88) Boot Cycle Counter 4 Byte UINT32 – Custom Boot Cycle 4 Byte...
Page 20 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Neigungsdetektion und Einstellhilfe Inclination Alarm 0x2151 2 Byte Configuration (8529) Inclination Alarm 1 Byte BOOL Nein...
Page 21 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Diagnoseunterdrückung Diagnosis Level Confi- 0x0070 1 Byte UINT8(ENUM) guration (112) Event Code 0x0071 10 Byte Suppression...
Page 22 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Prozessdateninformation und -konfiguration Process Data Profile 0x0051 1 Byte UINT8(ENUM) LSSC: 0x1E (30) Selection (81)
Page 23 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) System Commands Command-Wert Geräteaktion 0x40 (64) Teach Apply – Berechnet den Schaltpunkt für SP1, SP2. 0x41 (65) Teach SP1 (ADSS: Teach SP) – Ermittelt Teachpoint 1 für Setpoint 1 und berechne den Schalt- punkt.
Page 24 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Events Event-Code Event-Typ Beschreibung Device Status 0x1850 Benachrichtigung Process Data Profilauswahl nicht anwendbar – Stan- 0 – Device is operating properly. (6224) dardwert wird verwendet.
Page 25 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Event-Code Event-Typ Beschreibung Device Status 0x8D20 Warnung Device temperature lower warning – Die eingestellte 0 – Device is operating properly. (36128) untere Temperaturwarnschwelle ist unterschritten.
Page 26 Application Specific Tag Product Type Code Mit dem Parameter Application Specific Tag kann ein Der Balluff Typenschlüssel ist fest im Gerät hinterlegt. String (maximal 32 Byte) in das Device geschrieben wer- den. Typischerweise beschreibt dieser Wert die Applikation Product Order Code in der das Produkt eingesetzt wird.
Page 27 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Geräteerkennung (Device Discovery) 4.2.1 Beschreibung Mit der Funktion Device Discovery kann ein IO-Link-Device wiedergefunden werden, indem per System Command eine Signalisierung an der LED vom Device gestartet wird.
Page 28 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltprofile (Switching Profiles) Übersicht AdSS – Profil – Nur ein Schaltkanal (Switching Signal Channel (SSC)) verfügbar. 4.3.1 Beschreibung – Nur ein Schaltpunkt (Setpoint) pro Schaltkanal. –...
Page 29 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltpunktmodus (Switchpoint Mode) Window Mode Im Schaltbereichsmodus (Window Mode) werden zwei Das AdSS-Profil unterstützt nur einen Schaltpunkt Schaltpunkte (Setpoints) definiert. (Setpoint). Dementsprechend ist in diesem Profil Schaltverhalten: auch nur der Single Point Mode verfügbar.]...
Page 30 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Single Value Teach Beim Single Value Teach wird der Schaltpunkt (Setpoint) High über einen Anlernpunkt (Teachpoint) definiert. Zudem handelt es sich hierbei um ein statisches Verfahren, d. h.
Page 31 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Dynamic Teach (Balluff Spec.) Fine Adjustment (Balluff Spec.) Dieses Teach-Verfahren ist nur im Zwei-Punkt- und Schalt- Die Schaltpunktanpassung durch das Fine Adjustment ist bereichsmodus verfügbar. Hierbei werden wie beim voran- kein klassisches Teachverfahren.
Page 32 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Coupled Adjustment Mode (AdSS- und LSSC-Profil) Der Modus Coupled Adjustment ist in allen Schaltmodi des LSSC-Profils verfügbar. Im AdSS-Profil ist dies der einzig verfügbare Modus. System...
Page 33 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Setpoint 2 Adjustment Mode (nur für LSSC-Profil) Der Modus Setpoint 2 Adjustment ist im Two Point Switch Mode sowie im Window Mode des LSSC-Profils verfügbar. System Command...
Page 34 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) 4.3.2 Process Data (AdSS) Object ID Name Beschreibung Richtung 0x0038 (56) ADSS 1 AdSS Switching signal channel Eingang 0xFFF7 (65527) Transducer Signal Sensor raw data Eingang...
Page 35 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-in Result Gibt den aktuellen Status des aktuell aktiven bzw. des letzten Teach-in-Vorgangs aus: Teach-in Teach-in State Flags SP Bit 7 Bit 0 Tab. 4-12: Schaltprofile – Teach-in Result...
Page 36 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) 4.3.5 ISDU (LSSC) Name Index Subindex Zugriff Länge Datentyp Data Storage Default Fine Adjust Config 0x0056 (86) 2 Byte Nein – Channel 1 Byte UINT8 Nein 0x00 Mode 1 Byte...
Page 37 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-in Select SSC X Parameter Dieser Parameter repräsentiert die aktuell eingestellten Mit Hilfe dieses Parameters wird der zu teachende Schalt- Schaltpunkte (Setpoint 1 und Setpoint 2). Der Schalt- kanal ausgewählt.
Page 38 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Fine Adjust Config 4.3.6 System Commands Diese ISDU dient zum Konfigurieren des Fine Adjustments. Command-Wert Geräteaktion Es kann der anzupassende Schaltkanal, sowie, abhängig 0x40 (64) Teach Apply – Berechnet den vom gewählten Switch Mode, der Einstellmodus gewählt...
Page 39 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) 4.3.7 Events Event- Event- Beschreibung Device- Code Status 0x8DC0 Benach- Teach-in Timeout – 0 – Device (36288) richti- Der aktuelle Teachvor- is opera- gung gang dauerte zu lange...
Page 40 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Signalqualität (Signal Quality) 4.4.1 Beschreibung Die Signalqualität wird in Prozentschritten als Wert zwi- Zusätzlich bietet die Überwachung der Signalqualität eine schen 0 und 100 % angegeben. Wenn die Signalqualität sofortige Reaktion im Falle eines kritischen Ausfalls.
Page 41 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Primäre Gerätefunktionen (Fortsetzung) Low Signal Quality Threshold 4.4.6 Events Der Schwellenwert für niedrige Signalqualität kann einge- Event- Event- Beschreibung Device-Sta- stellt werden, um die aktuelle Signalqualität zu überwa- Code chen.
Page 42 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen Externe Signalausblendung (External Signal Blanking) 5.1.1 Beschreibung Die externe Signalausblendung reduziert die Empfindlich- keit gegenüber umgebenden Störsignalen. Störungen werden herausgefiltert. Mit dieser Funktion kann eine Beeinflussung durch eine gegebene Einbausituation, wie z. B.
Page 43 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signalverzögerung (Signal Delay) 5.2.1 Beschreibung Dies ist eine Funktion, die auf ein internes Binärsignal angewendet wird. Diese Funktion ermöglicht es dem Benutzer, Zeitverzögerungsfunktionen auf das interne Binärsignal des Geräts anzuwenden (On-Delay, Off-Delay,...
Page 44 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.2.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default Signal Delay Input 0x0096 (150) 8 Byte Channel 1 2 Byte UINT16(ENUM) Nein Channel 2 2 Byte UINT16(ENUM)
Page 45 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signal Delay Input 5.2.5 System Commands Mit Signal Delay Input kann die interne binäre Signalquelle Command- Geräteaktion ausgewählt werden. Input enthält eine Liste der internen Wert binären Signale.
Page 46 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signalgeschwindigkeitsüberwachung (Signal Speed Monitor) 5.3.1 Beschreibung Mit dem Signal Speed Monitor wird aus Events (z. B.: Objekt Detektionen) ein Geschwindigkeitswert berechnet (Events pro Minute). 5.3.2 Mathematik/Algorithmus Bild 5-2: Signalgeschwindigkeitsüberwachung –...
Page 47 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.3.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default Switching Speed 0x009B 12 Byte Monitoring (155) Input 2 Byte UINT16(ENUM) Nein Mode 1 Byte UINT8(ENUM) Nein Speed Upper Limit High 2 Byte...
Page 48 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Speed Monitoring Startup Delay Mit Startup Delay kann die Zeit für die Anlaufverzögerung eingestellt werden. Die Anlaufverzögerung beginnt nach dem Einschalten der Versorgungsspannung. Während der Anlaufverzögerung hat die Geschwindigkeitsüberwachung keine Funktion.
Page 49 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.3.6 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D08 (36104) Warnung Geschwindigkeitswert ist unterhalb der Grenze. 0 – Device is operating properly. 0x8D09 (36105) Warnung Geschwindigkeitswert ist überhalb der Grenze.
Page 50 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Schaltzähler (Switching Counter) 5.4.1 Beschreibung Mit dem Switching Counter können Ereignisse (z. B. Objekterkennungen) gezählt werden. 5.4.2 Mathematik/Algorithmus Switching Counter – Static Mode Bei jeder steigenden Flanke des Eingangssignals wird der Zählerwert erhöht (siehe Bild 5-3).
Page 51 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Counter – Auto Mode Bei jeder steigenden Flanke des Eingangssignals wird der Zählerwert erhöht (siehe Bild 5-4). Ist der Zählerwert kleiner als die konfigurierte Zählergrenze, wird das Zählerzustandsflag not reached gesetzt.
Page 52 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.4.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default Switching Counter 0x00B6 (182) 6 Byte Input 2 Byte UINT16(ENUM) Nein Mode 1 Byte UINT8(ENUM) Nein Limit 2 Byte...
Page 53 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Counter State Mit Switching Counter State kann der aktuelle Status abgelesen werden. Wert Bedeutung Beschreibung 0x00 (0) Not reached Value ist kleiner als Limit. 0x01 (1) reached Value ist größer oder gleich...
Page 54 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Grundlegende Statistik (Basic Statistics) 5.5.1 Beschreibung Mit der Funktion Basic Statistics können Statistikvorgänge ausgeführt werden, wie z. B. die Berechnung von Mini- mum, Maximum und Durchschnitt. Darüber hinaus ist es möglich, den gleitenden Durchschnitt zu berechnen.
Page 55 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Ø Fenster 1 = 4,6 Ø Fenster 2 = 5,8 Ø Fenster 3 = 6 Ø Fenster 4 = 4,8 Bild 5-6: Periodischer Fensteransatz Bild 5-7 zeigt den gleitenden Durchschnitt unter Verwen- dung der Methode des periodischen Fensters.
Page 56 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.5.4 ISDU Minimum, Maximum, Average and Moving Average outputs werden im FLOAT32-Format ausgegeben. Bevor sie weiterverarbeitet werden und von FLOAT32 zu INT32 oder UINT32 kon- vertiert werden, muss das Ausgangssignal geprüft werden, ob es größer als INT32_Max...
Page 57 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Statistics Data Configuration: Time Period Unit Statistics Data Configuration: Moving Average Window Value Die Zeiteinheit Time Period Unit kann zur Berechnung von Minimum, Maximum und Durchschnitt mit einem der Werte Der Wert für den gleitenden Durchschnitt (moving average...
Page 58 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Statistics Data Output: Status Bit- Bedeutung Beschreibung position Configured 1 – alle Eingänge sind konfiguriert Started Min/ 1 – Min/Max/Avg läuft Max/Avg Started Moving 1 – Moving Average läuft...
Page 59 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.5.6 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D07 (36103) Warnung Die Berechnung der Grundstatistik wurde automatisch 0 – Device is opera- gestoppt, um einen Pufferüberlauf zu vermeiden.
Page 60 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Logische Blöcke (Logic Blocks) 5.6.1 Beschreibung Das Gerät bietet 4 digitale Logikblöcke, die als AND/NOR/ OR/XOR konfiguriert werden können. Jeder dieser Logik- blöcke hat 4 Eingangssignale. Diese Eingangssignale werden zyklisch entsprechend der Zykluszeit ausgewertet.
Page 61 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Bild 5-8 veranschaulicht die Logik-Blöcke: Index: 0x76 Index: 0x76 Subindex: 1 Subindex: 2 Index: 0x77 Index: 0x77 Subindex: 1 Subindex: 2 Index: 0x7A Index: 0x7A Logik-Block 1...
Page 62 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.6.5 Process Data Object ID Name Beschreibung Richtung 0x0063 (99) LOGICBLOCK1_RESULT Ergebnis Logik-Block 1 Eingang 0x0064 (100) LOGICBLOCK2_RESULT Ergebnis Logik-Block 2 Eingang 0x0065 (101) LOGICBLOCK3_RESULT Ergebnis Logik-Block 3 Eingang...
Page 63 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Betriebsstundenzähler (Operating Hours Counter) 5.7.1 Beschreibung Der Betriebsstundenzähler kann die Betriebsstunden eines Die Ausgabe der Betriebsstunden kann als Devices sekundengenau erfassen. Es gibt insgesamt drei Stundenkontrolle für das Service-Intervall sowie für die Betriebsstundenzähler.
Page 64 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Current Operating Hours 5.7.5 System Commands Dieser Parameter speichert den Wert der Betriebsstunden Command-Wert Geräteaktion seit der letzten Inbetriebnahme in Sekunden. 0x81 (129) Application Reset – Setzt Custom...
Page 65 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Betriebsstartzähler (Boot Cycle Counter) 5.8.1 Beschreibung Nach jedem Start wird der aktuelle Boot Cycle Counter Die Ausgabe des aktuellen Boot-Zyklus kann als Kontrolle aus dem nichtflüchtigen Speicher gelesen, um 1 inkremen- für das Service-Intervall sowie für die vorbeugende War-...
Page 66 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Spannungs- und Stromüberwachung (Voltage and Current Monitoring) 5.9.1 Beschreibung Das Spannungs- und Strommodul sendet Benachrichti- gungen über Überstrom, Kurzschluss, Über- und Unter- spannung. Die Über- und Unterspannungserkennung startet einen Timer.
Page 67 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.9.5 System Commands Command-Wert Geräteaktion 0x81 (129) Application Reset – Setzt die Vol- tage Monitoring Detection Time Duration mit ISDU-Index 0x2200 auf den Default-Wert 10 zurück.
Page 68 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.10 Status extremer Umweltbedingung (Extreme Environment Status) 5.10.1 Beschreibung 5.10.2 Mathematik/Algorithmus Mithilfe des Extreme Environment Status wird die Zeit Wenn eine (oder mehrere) Extrembedingungen erfüllt sind, aufgezeichnet, in der sich das Gerät unter extremen...
Page 69 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Threshold Vibration 5.10.5 Events Schwellenwert für die Erkennung von zu hohen Vibratio- Event- Event- Beschreibung Device- nen. Code Status 0x8D13 Warnung Eine oder mehrere 0 – Device is...
Page 70 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.11 Interne Temperatur (Internal Temperature) 5.11.1 Beschreibung Das Gerät verfügt über eine interne Temperaturüberwa- chung. Dabei wird die Gerätetemperatur erfasst sowie Maximal- und Minimalwerte seit Produktion und seit letz- tem Neustart des Geräts.
Page 71 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Device Temperature Device Temperature enthält Informationen über die Geräte- temperatur (aktueller Wert in °C), die minimale bzw. maxi- male Gerätetemperatur seit dem letztem Einschalten/ Gerätereset (in °C) und minimale bzw. maximale Geräte- temperatur während der Lebenszeit des Geräts (in °C).
Page 72 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.12 Neigungsdetektion und Einstellhilfe (Inclination and Installation Aid) 5.12.1 Beschreibung 5.12.2 Mathematik/Algorithmus Dieses Feature bietet zwei Funktionen: Mit dieser Funktion beschreibt die Neigungsabweichung (Winkel) die Neigung des IO-Link-Geräts im Vergleich zu 1.
Page 73 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.12.3 Process Data Object ID Name Beschreibung Richtung 0x0036 (54) Inclination Deviation Value Wert der Neigungsabweichung Eingang 0x0037 (55) Inclination Alarm Status Neigungsalarm-Status Eingang Unit = ° (degree) Tab.
Page 74: Bit Description
BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Alarm Enable Inclination Deviation Value Wenn der Parameter gesetzt ist (TRUE), dann wird die Winkel zwischen der gelehrten Referenzorientierung und tatsächliche Neigung (Grad-Differenz oder Abweichung) der tatsächlichen Orientierung: mit dem Wert der Alarm-Schwelle verglichen.
Page 75 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.13 Vibrationsdetektion (Vibration) 5.13.1 Beschreibung Es gibt zwei wichtige Schwingungswerte, die wir regelmä- Hauptmerkmale: ßig an unseren Maschinen messen sollten: Ausgabewert Vibration Level – Gesamtgeschwindigkeit in [mm/s], die den allgemeinen...
Page 76 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Ziel dieser Funktion ist die Erkennung größerer Vibrations- Diese Funktion ist dem ISO-10816-3-Standard angelehnt, abweichungen, die sich zwischen normalem und nichtnor- aber für eine detaillierte Schwingungsdiagnose bietet malem Betrieb ergeben sowie die Erkennung von Trends Balluff spezielle Sensoren an.
Page 77 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Vibration Level 5.13.5 Events Schwingungs-Level, im Wesentlichen der berechnete Event- Event- Beschreibung Device- v-RMS-Wert (Root Mean Square) Code Status Einheit: [mm/s] 0x8CD1 Warnung Vibrations alarm 0 – Device is...
Page 78 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.14 Feuchtigkeitsdetektion (Humidity) 5.14.1 Beschreibung Die Funktion überwacht die Luftfeuchtigkeit im Gerät und informiert über Änderungen durch entsprechende IO-Link- Events. Die Feuchtigkeitserkennung liefert eine sofortige Reaktion im Falle eines kritischen Ausfalls.
Page 79 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 5.14.4 System Commands Für eine Übersicht aller System Commands siehe Kapi- tel 3.5 auf Seite 21. 5.14.5 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D12 (36114) Warnung Überschreitung der festgelegten Schwelle der 1 –...
Page 80 Prozessdaten sind aufgrund einer Fehlfunktion des Geräts oder seiner Peripheriegeräte ungültig. Das Gerät ist nicht in der Lage, seine vorgesehene Funktion auszuführen. Eine Neukonfiguration (Zurücksetzen auf Werkseinstellungen) kann weiterhelfen. Sonst muss der Balluff-Service kontaktiert oder das Gerät ausge- tauscht werden. Tab. 6-2: Device Status...
Page 81 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) 6.1.5 Detailed Device Status Detailed Device Status zeigt die aktuell anstehenden Diagnosemeldungen (Fehler, Warnung) an. Für eine Event- Übersicht siehe Kapitel 3.6 auf Seite 22. Er kann genutzt werden, um im Fall von unerwartetem Device-Status eine genauere Fehleranalyse zu betreiben bzw.
Page 82 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Diagnoseunterdrückung (Diagnosis Suppression) 6.2.1 Beschreibung Die Diagnoseunterdrückung dient dazu, Diagnosemeldun- gen des Geräts zu unterdrücken. Hierfür gibt es 2 Möglich- keiten: – Diagnoseunterdrückungslevel, das ein generelles Unterdrücken von Meldungen eines bestimmten Niveaus (Benachrichtigung, Warnung, Fehler) zulässt.
Page 83 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) 6.2.4 Events Für eine Event-Übersicht siehe Kapitel 3.6 auf Seite 22. Event Code Suppression Dieser Parameter zeigt die aktuell unterdrückten Event- Meldungen an. Der Benutzer kann über den Subindex 0 oder einen speziellen Subindex auf die einzelnen Nachrich- ten zugreifen.
Page 84 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Resetbefehle (Reset Commands) 6.3.1 Beschreibung Das Gerät unterstützt verschiedene Reset Commands zum Zurücksetzen der eingestellten Parameter auf Default- Werte. Auf diese Kommandos wird jeweils über System Commands zugegriffen.
Page 85 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Variantenkonfiguration (Variant Configuration) Es sind folgende drei Varianten verfügbar: – LSSC – AdSS – Comprehensive Condition Monitoring Sie unterscheiden sich in der Konfiguration der Prozessda- ten und der verfügbaren Schaltprofile.
Page 86 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Pinzuweisung (Pin Assignment) 6.5.1 Beschreibung Es stehen verschiedene interne digitale Signale zur Verfü- gung, die an den Pins des Devices ausgegeben oder eingelesen werden können. Pin 4 und Pin 2 können mit folgenden Funktionen konfigu-...
Page 87 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Behavior IO-Link Mit Behavior IO-Link kann das Verhalten des Pins während einer aktiven IO-Link-Kommunikation bestimmt werden. Der Pin kann entweder seine Funktion weiterhin ausführen, oder inaktiv werden.
Page 88 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Signal Source Mit Signal Source kann die interne Signalquelle für den Pin ausgewählt werden. Es stehen verschiedene Signalquellen zur Verfügung, die auf einem Pin ausgegeben oder einge- lesen werden können.
Page 89 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Logic Mit Logic kann der Ein-/Ausgang als invertiert oder normal konfiguriert werden. Wert Name Beschreibung 0x00 (0) Normal Nicht-Invertierende Logik 0x01 (1) Inverted Invertierende Logik Tab. 6-15: Pinzuweisung – Logic Type Mit Type kann der Ausgang konfiguriert werden.
Page 90 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Bedeutung der LED-Zustände und Konfiguration (LED Meaning and Configuration) 6.6.1 Beschreibung Es wird immer nur das Signal mit der höchsten Priorität angezeigt. Die Signale werden mit absteigender Priorität aufgelistet.
Page 91 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Namur Standard Name Signal Bedeutung Device Discovery Blau blinkend 3 Hz Das Device Discovery kann über ein SystemCommand aktiviert werden, um das Gerät wiederzufinden. Short Circuit Pin 2 / Pin 4 Rot blinkend 3 Hz...
Page 92 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) 6.6.2 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default LED Standard Selection 0x00FD (253) 1 Byte UINT8(ENUM) Tab. 6-19: Bedeutung der LED-Zustände und Konfiguration – ISDU...
Page 93 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Prozessdateninformation und -konfiguration (Process Data Info and Configuration) 6.7.1 Beschreibung Prozessdaten-Information und -Konfiguration bietet ver- schiedene Möglichkeiten rund um Prozessdaten: – Auswahl eines der vom Gerät vorgegebenen Prozess- datensets –...
Page 94 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) PD Profile Selection Last Valid Process Data Dieser Parameter bietet dem Anwender die Möglichkeit die Dieser Parameter zeigt die letzten gültigen Eingangs- bzw. vom Device angebotenen Prozessdatenprofile für die Ausgangsdaten des Geräts an.
Page 95 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) 6.7.4 Variantenabhängigkeit Die Selektion des Prozessdatenprofils ist variantenabhän- gig. Einer Variante ist jeweils ein PD-Profil zugeordnet. Device Device ID Mögliche PD-Varianten Variant 0x0001 (1) 0x020404 0x1E (30) Default...
Page 96 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Profilcharakteristik (Profile Characteristic) 6.8.1 Beschreibung Profile Characteristic ist ein lesbarer Parameter, der Aus- kunft darüber gibt, welche IO-Link-Profile unterstützt werden. Er wird hauptsächlich dazu genutzt, dass Profil- Funktionsbausteine der Steuerungseinheit erkennen können, welche Profile bzw.
Page 97 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Induktive Sensoren Systemfunktionen (Fortsetzung) Parametermanager (Parameter Manager) 6.9.1 Beschreibung Der Parameter-Manager ist für die Speicherung von Para- metern im permanenten Speicher im Gerät verantwortlich. Beim Start werden alle gespeicherten Parameter aus dem Permanentspeicher gelesen, bei Parameteränderungen...
Page 99 BES M08EH1-L01C20B-S04G-L04 BES M12EH1-L01C40B-S04G-L04 BES M12EG1-L01C80F-S04G-L04 BES M18EH1-L01C80B-S04G-L04 BES M18EH1-L01C12F-S04G-L04 Configuration Guide english...
Page 100 www.balluff.com...
Page 101 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors About this guide Validity Symbols and conventions Technical terms and abbreviations used IO-Link Basic Knowledge General Protocol Cycle Time Process data flow Device Status Block Parameterization Data Storage Variant Handling Reset Commands 2.10 Device Functions and Master Gateway...
Page 102 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System functions Device Status and Detailed Device Status Diagnosis Suppression Reset Commands Variant Configuration Pin Assignment LED Meaning and Configuration Process Data Info and Configuration Profile Characteristic Parameter Manager...
Page 103 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors About this guide Validity This guide provides extensive information about the IO-Link configuration of the following products: – BES M08EH1-L01C20B-S04G-L04 Order code: BES060Y – BES M12EH1-L01C40B-S04G-L04 Order code: BES05Y7 –...
Page 104 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors IO-Link Basic Knowledge General The highest value byte (designated as Byte 0) is transferred first and can be found in the PLC under the lowest storage IO-Link integrates conventional and intelligent sensors and address.
Page 105 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors IO-Link Basic Knowledge (continued) Block Parameterization Reset Commands Block parameterization refers to a special process in which The device offers various reset functions. A corresponding multiple parameters are parameterized in one process. It is command is executed via a system command.
Page 106 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions Overview of the included Functions 3.1.1 Primary functions – Identification see page 24 – Device Discovery see page 25 – Switching Profiles see page 26 –...
Page 107 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Device Variants The following three variants are available, which differ in their process data profiles: – LSSC – AdSS – Comprehensive Condition Monitoring The functions remain unchanged in the process.
Page 108 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Variant 3 (Comprehensive Condition Monitoring) PD Input Byte 0 Byte 1 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...
Page 109 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Byte 15 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 16 Bit 7 Bit 6 Bit 5...
Page 110 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) ISDU – Identification Data Name Index Sub- Access Length Data Type Data Default index Storage Identification Vendor Name 0x0010 7 byte STRING “Balluff”...
Page 111 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Switching profiles (LSSC) Fine Adjust Config 0x0056 2 bytes – (86)
Page 112 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Signal Delay Signal Delay Input 0x0096 8 byte (150) Channel 1...
Page 113 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Switching Counter Switching Counter 0x00B6 6 byte (182) Input 2 bytes...
Page 114 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Logic Blocks Logic Block Mode 0x0075 4 byte (117) Logic Block 1 Mode...
Page 115 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Boot Cycle Counter Boot Cycle Counter 0x0058 8 byte (88) Boot Cycle Counter...
Page 116 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Inclination and Installation Aid Inclination Alarm 0x2151 2 bytes Configuration (8529)
Page 117 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Diagnosis Suppression Diagnosis Level 0x0070 1 byte UINT8(ENUM) Configuration (112) Event Code...
Page 118 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Name Index Sub- Access Length Data Type Data Default index Storage Process Data Information and Configuration Process Data Profile 0x0051 1 byte...
Page 119 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) System Commands Command Value Device Action 0x40 (64) Teach Apply – Calculates the switching point for SP1, SP2. 0x41 (65) Teach SP1 (ADSS: Teach SP) – Determines teach point 1 for setpoint 1 and calculates the switching point.
Page 120 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Events Event Code Event Type Description Device Status 0x1850 Notification Process data profile selection cannot be used – 0 – Device is operating properly.
Page 121 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Overview of IO-Link Data and Functions (continued) Event Code Event Type Description Device Status 0x8D20 Warning Device temperature lower warning – The set lower 0 – Device is operating properly.
Page 122 Application Specific Tag Product Type Code With the Application Specific Tag parameter, a string The Balluff type code is stored permanently in the device. (maximum 32 bytes) can be written to the device. This value typically describes the application in which the Product Order Code product is used.
Page 123 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Device Discovery 4.2.1 Description With the Device Discovery function, an IO-Link device can be found again by starting signaling on the LED of the device by means of a system command.
Page 124 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Switching Profiles Overview AdSS – Profile – Only one switching channel (Switching Signal Channel (SSC)) available. 4.3.1 Description – Only one switching point (setpoint) per switching channel.
Page 125 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Switchpoint Mode Window Mode In Window Mode, two switching points (setpoints) are The AdSS profile only supports one switching defined. point (setpoint). Accordingly, only the Single Point Switching behavior: Mode is available in this profile.
Page 126 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Single-Value Teach With Single-Value Teach, the switching point (setpoint) is High defined via a teach point. Moreover, this is a static process, i.e., the measurement value is constant during the teach phase.
Page 127 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Dynamic Teach (Balluff spec.) Fine Adjustment (Balluff Spec.) This teach process is only available in Two-Point and The switching point adjustment by the Fine Adjustment is Window Mode.
Page 128 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Coupled Adjustment Mode (AdSS and LSSC profile) The Coupled Adjustment mode is available in all switching modes of the LSSC profile. In the AdSS profile, this is the only available mode.
Page 129 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Setpoint 2 Adjustment Mode (only for LSSC profile) The Setpoint 2 Adjustment mode is available in Two Point Switch Mode and in Window Mode of the LSSC profile.
Page 130 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) 4.3.2 Process Data (AdSS) Object ID Name Description Direction 0x0038 (56) ADSS 1 AdSS Switching signal channel Input 0xFFF7 (65527) Transducer Signal Sensor raw data...
Page 131 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Teach-in Result Outputs the current status of the currently active or of the last teach-in process: Teach-in Teach-in State Flags SP Bit 7 Bit 0 Tab. 4-12: Switching profiles – Teach-in Result...
Page 132 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) 4.3.5 ISDU (LSSC) Name Index Subindex Access Length Data Type Data Storage Default Fine Adjust Config 0x0056 (86) 2 bytes – Channel 1 byte UINT8...
Page 133 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Teach-in Select SSC X parameter This parameter represents the currently set switching With the help of this parameter, the switching channel that points (setpoint 1 and setpoint 2). The switching point 1 is to be taught is selected.
Page 134 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Fine Adjust Config 4.3.6 System Commands This ISDU is used for configuring the Fine Adjustment. The Command Value Device Action switching channel that is to be adjusted to and, depending 0x40 (64) Teach Apply –...
Page 135 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) 4.3.7 Events Event Event Description Device Code Type Status 0x8DC0 Notification Teach-in Timeout – 0 – (36288) The current teach-in Device is process took too...
Page 136 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Signal Quality 4.4.1 Description The signal quality is specified in percent steps as a value In addition, the monitoring of the signal quality offers an between 0 and 100%.
Page 137 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Primary Device Functions (continued) Low Signal Quality Threshold 4.4.6 Events The threshold value for low signal quality can be set in Event Event Description Device order to monitor the current signal quality. It is displayed as...
Page 138 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions External Signal Blanking 5.1.1 Description External signal blanking reduces the sensitivity to interfering signals in the surrounding area. Interference is filtered out. This function allows influence from a given installation situation to be reduced e.g.
Page 139 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Signal Delay 5.2.1 Description This is a function that is applied to an internal binary signal. This function allows the user to apply time delay functions to the internal binary signal of the device (On-Delay, Off- Delay, One-Shot or On/Off-Delay).
Page 140 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.2.4 ISDU Name Index Subindex Access Length Data Type Data Storage Default Signal Delay Input 0x0096 (150) 8 byte Channel 1 2 bytes UINT16(ENUM) Channel 2...
Page 141 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Signal Delay Input 5.2.5 System Commands With Signal Delay Input, the internal binary signal source Command Device Action can be selected. Input contains a list of the internal binary Value signals.
Page 142 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Signal Speed Monitor 5.3.1 Description With Signal Speed Monitor, a speed value (events per minute) is calculated from events (e.g.: object detections). 5.3.2 Mathematics/Algorithm Fig. 5-2: Signal speed monitor –...
Page 143 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.3.4 ISDU Name Index Subindex Access Length Data Type Data Storage Default Switching Speed 0x009B 12 byte Monitoring (155) Input 2 bytes UINT16(ENUM) Mode 1 byte...
Page 144 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Speed Monitoring Startup Delay With Startup Delay, the time for the startup delay can be set. The startup delay begins after the supply voltage is switched on.
Page 145 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.3.6 Events Event Code Event Type Description Device Status 0x8D08 (36104) Warning Speed value is below the limit. 0 – Device is operating properly. 0x8D09 (36105) Warning Speed value is above the limit.
Page 146 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Switching Counter 5.4.1 Description With the Switching Counter, events (e.g., object detections) can be counted. 5.4.2 Mathematics/Algorithm Switching Counter – Static Mode On every rising edge of the input signal, the counter value is increased (see Fig.
Page 147 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Switching Counter – Auto Mode On every rising edge of the input signal, the counter value is increased (see Fig. 5-4). If the counter value is less than the configured counter limit, the counter state flag not reached is set.
Page 148 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.4.4 ISDU Name Index Subindex Access Length Data Type Data Storage Default Switching Counter 0x00B6 (182) 6 byte Input 2 bytes UINT16(ENUM) Mode 1 byte...
Page 149 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Switching Counter State With Switching Counter State, the current status can be read. Value Meaning Description 0x00 (0) Not reached Value is less than Limit.
Page 150 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Basic Statistics 5.5.1 Description With the Basic Statistics function, statistics processes can be executed, such as the calculation of minimum, maximum and average. Furthermore, it is possible to calculate the moving average.
Page 151 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Ø window 1 = 4.6 Ø window 2 = 5.8 Ø window 3 = 6 Ø window 4 = 4.8 Fig. 5-6: Periodic window approach Fig. 5-7 shows the moving average using the method of the periodic window.
Page 152 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.5.4 ISDU Minimum, Maximum, Average and Moving Average outputs are output in FLOAT32 format. Before they are processed further and converted from FLOAT32 to INT32 or UINT32, the output signal must be checked to determine whether it is larger than INT32_Max or UINT32_Max.
Page 153 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Statistics Data Configuration: Time Period Unit Statistics Data Configuration: Moving Average Window Value The time unit Time Period Unit can be set with one of the values from Tab.
Page 154 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Statistics Data Output: Status Meaning Description position Configured 1 – all inputs are configured Started Min/ 1 – Min/Max/Avg running Max/Avg Started Moving 1 – Moving Average...
Page 155 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.5.6 Events Event Code Event Type Description Device Status 0x8D07 (36103) Warning The calculation of the basic statistics was stopped 0 – Device is automatically to avoid a buffer overflow.
Page 156 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Logic Blocks 5.6.1 Description The device offers 4 digital logic blocks that can be configured as AND/NOR/OR/XOR. Each of these logic blocks has 4 input signals. These input signals are evaluated cyclically according to the cycle time.
Page 157 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Fig. 5-8 illustrates the logic blocks: Index: 0x76 Index: 0x76 Subindex: 1 Subindex: 2 Index: 0x77 Index: 0x77 Subindex: 1 Subindex: 2 Index: 0x7A Index: 0x7A...
Page 158 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.6.5 Process Data Object ID Name Description Direction 0x0063 (99) LOGICBLOCK1_RESULT Result Logic Block 1 Input 0x0064 (100) LOGICBLOCK2_RESULT Result Logic Block 2 Input 0x0065 (101) LOGICBLOCK3_RESULT Result Logic Block 3...
Page 159 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Operating Hours Counter 5.7.1 Description The operating hours counter can record the operating The output of the operating hours can serve as a time hours of a device accurately to the second. There are a control for the service interval as well as for preventative total of three operating hours counters.
Page 160 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Current Operating Hours 5.7.5 System Commands This parameter saves the value of the operating hours Command Value Device Action since the last commissioning in seconds.
Page 161 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Boot Cycle Counter 5.8.1 Description After each start, the current Boot Cycle Counter is read The output of the current boot cycle can serve as a control...
Page 162 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Voltage and Current Monitoring 5.9.1 Description The voltage and current module sends messages about over-current, short-circuit, over-voltage and under-voltage. Over-voltage and under-voltage detection starts a timer. If...
Page 163 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.9.5 System Commands Command Value Device Action 0x81 (129) Application Reset – Resets the Voltage Monitoring Detection Time Duration with ISDU-index 0x2200 to the default value 10.
Page 164 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.10 Extreme Environment Status 5.10.1 Description 5.10.2 Mathematics/Algorithm With the help of the Extreme Environment Status, the time If one (or more) extreme conditions are met, the device is recorded in which the device was exposed to extreme begins to record the time.
Page 165 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Threshold Vibration 5.10.5 Events Threshold value for the detection of excessive vibrations. Event Event Description Device Code Type Status Upper Threshold Temperature 0x8D13 Warning One or more 0 –...
Page 166 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.11 Internal Temperature 5.11.1 Description The device has internal temperature monitoring. This records the device temperature as well as the maximum and minimum values since production and since the last time the device was restarted.
Page 167 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Device Temperature Device Temperature contains information about the device temperature (current value in °C), the minimum or maximum device temperature since the last time the device was switched on/reset (in °C) and minimum or maximum device temperature during the lifetime of the device (in °C).
Page 168 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.12 Inclination and Installation Aid 5.12.1 Description 5.12.2 Mathematics/Algorithm This feature offers two functions: With this function, the inclination deviation (angle) describes the inclination of the IO-Link device compared to 1.
Page 169 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.12.3 Process Data Object ID Name Description Direction 0x0036 (54) Inclination Deviation Value Value of the inclination deviation Input 0x0037 (55) Inclination Alarm Status Inclination alarm status Input Unit = °...
Page 170 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Alarm Enable Inclination Deviation Value If the parameter is set (TRUE), the actual inclination Angle between the taught-in reference orientation and the (degrees-difference or deviation) is compared with the actual orientation: value of the alarm threshold.
Page 171 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.13 Vibration 5.13.1 Description There are two important vibration values that we should Primary characteristics: regularly measure on our machines: Output Value Vibration Level –...
Page 172 The objective of this function is the detection of larger This function is based on the ISO-10816-3 standard, but vibration deviations that arise between normal and for a detailed vibration analysis Balluff offers special abnormal operation as well as the detection of trends sensors.
Page 173 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) Vibration Level 5.13.5 Events Vibration level, primarily the calculated v-RMS value (root Event Event Description Device Status mean square) Code Type Unit: [mm/s] 0x8CD1 Warning Vibration alarm 0 –...
Page 174 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.14 Humidity 5.14.1 Description The function monitors the air humidity in the device and informs of changes through corresponding IO-Link events. The humidity detection returns an immediate reaction in the event of a critical failure.
Page 175 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors Secondary Device Functions (continued) 5.14.4 System Commands For an overview of all System Commands, see section 3.5 on page 21. 5.14.5 Events Event Code Event Type Description Device Status 0x8D12 (36114)
Page 176 Process data is invalid due to a malfunction of the device or its peripheral devices. The device is not able to perform its intended function. Re-configuration (resetting to factory settings) can help. Otherwise, Balluff service must be contacted or the device replaced. Tab. 6-2:...
Page 177 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) 6.1.5 Detailed Device Status Detailed Device Status indicates the currently pending diagnosis messages (error, warning). For an event overview, see section 3.6 on page 22. It can be used to perform a more detailed error analysis or to find the corresponding error source in the event of an unexpected device status.
Page 178 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Diagnosis Suppression 6.2.1 Description Diagnosis suppression is used to suppress diagnosis messages from the device. There are two possibilities here: – Diagnosis suppression level that permits a general suppression of messages of a certain level (message, warning, error).
Page 179 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) 6.2.4 Events For an event overview, see section 3.6 on page 22. Event Code Suppression This parameter indicates the currently suppressed event messages. The user can access the individual messages via subindex 0 or a specific subindex.
Page 180 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Reset Commands 6.3.1 Description The device supports various reset commands for resetting the set parameters to default values. Each of these commands is accessed by means of System Commands.
Page 181 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Variant Configuration The following three variants are available: – LSSC – AdSS – Comprehensive Condition Monitoring They differ in the configuration of the process data and of the available switching profiles.
Page 182 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Pin Assignment 6.5.1 Description Two different internal digital signals are available that can be output or read in at the pins of the device. Pin 4 and pin 2 can be configured with the following...
Page 183 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Behavior IO-Link With Behavior IO-Link, the behavior of the pins during active IO-Link communication can be determined. The pin can either continue to perform its function or become inactive.
Page 184 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Signal Source With Signal Source, the internal signal source for the pin can be selected. Various signal sources are available that can be output or read on a pin.
Page 185 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Logic With Logic, the input/output can be configured as inverted or normal. Value Name Description 0x00 (0) Normal Non-inverted logic 0x01 (1) Inverted Inverted logic Tab. 6-15: Pin assignment – Logic Type The output can be configured with Type.
Page 186 The object was detected / switching point is active Communication Green alternating with LED IO-Link communication is active. The device is ready. off at ratio of 10:1, 1 s period Ready Static green The device is ready. Tab. 6-17: LED meaning and configuration – Balluff Standard english...
Page 187 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Namur Standard Name Signal Meaning Device Discovery Blue, flashing, 3 Hz The Device Discovery can be activated via a system command to find the device again. Short Circuit Pin 2 / Pin 4 Red, flashing, 3 Hz...
Page 188 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) 6.6.2 ISDU Name Index Subindex Access Length Data Type Data Storage Default LED Standard Selection 0x00FD (253) 1 byte UINT8(ENUM) Tab. 6-19: LED meaning and configuration – ISDU...
Page 189 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Process Data Info and Configuration 6.7.1 Description Process data information and configuration offers various possibilities related to process data: – Selection of a process dataset specified by the device –...
Page 190 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) PD Profile Selection 6.7.3 Events This parameter offers the user the possibility to select the process data profiles offered by the device for the PD Update Timeout corresponding variants.
Page 191 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) 6.7.4 Variant Dependence The selection of the process data profile is variant- dependent. A PD profile is assigned to each variant. Device Device ID Possible PD variants...
Page 192 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Profile Characteristic 6.8.1 Description Profile Characteristic is a readable parameter that provides information about which IO-Link profiles are supported. It is used mainly to allow profile function modules of the control unit to detect which profile or functions on the device are available.
Page 193 BES M08EH1-L01C20B-S04G-L04 /BES M12E_1-L01C_0_-S04G-L04 / BES M18EH1-L01C_ _ _-S04G-L04 Inductive sensors System Functions (continued) Parameter Manager 6.9.1 Description The parameter manager is responsible for the saving of parameters in the permanent memory of the device. On startup, all stored parameters are read from permanent memory;...
Page 194 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...
