Stahl 8187 Series Operating Instructions Manual

Ethernet terminal
Hide thumbs Also See for 8187 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Ethernet Klemme
Reihe 8187
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8187 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8187 Series

Summary of Contents for Stahl 8187 Series

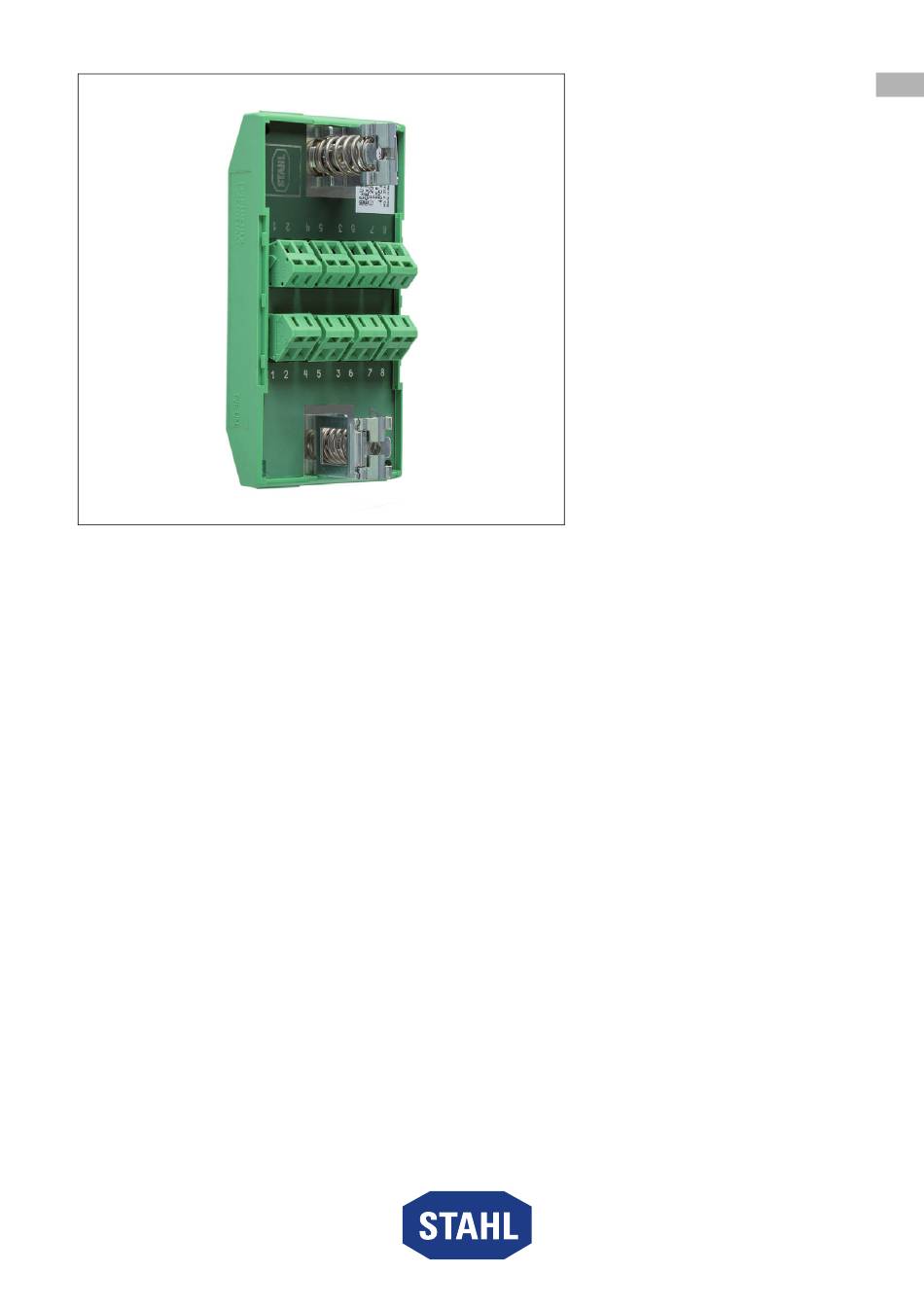

  • Page 1 Betriebsanleitung Additional languages r-stahl.com Ethernet Klemme Reihe 8187...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................7...

  • Page 3: De De

    Die Originalbetriebsanleitung ist die deutsche Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Page 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...

  • Page 5: Symbole Am Gerät

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 6: 3.3 Sichere Verwendung

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Page 7: Umbauten Und Änderungen

    Funktion und Geräteaufbau Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nicht umbauen oder verändern. Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine Haftung und keine Gewährleistung. Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung!

  • Page 8: 4.2 Geräteaufbau

    Technische Daten Geräteaufbau Gerätelement Platinenträger Schnappriegel Schirmklemmen 2-polige Klemmblöcke 21948E00 Technische Daten Explosionsschutz Global (IECEx) IECEx IBE 12.0029U Ex eb IIC Gb Europa (ATEX) IBExU 12 ATEX 1085 U E II 2 G Ex eb IIC Gb Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX Ethernet Klemme...
  • Page 9 L = 112 mm, B = 57 mm, H = 51 mm Montage / Installation Einbaubedingungen Montageart auf 35 mm DIN-Schiene NS 35 (IEC/EN 60715) (aufschnappbar) Einbaulage waagrecht oder senkrecht Weitere technische Daten, siehe r-stahl.com. 220189 / 818760300010 Ethernet Klemme 2020-05-22·BA00·III·de·02 Reihe 8187...

  • Page 10: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 1 und 2 sowie auch im sicheren Bereich zugelassen.

  • Page 11: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage / Demontage von Gerät auf Hutschiene Montage • Montage-Clip von oben an die Hutschiene ansetzen (1). • Gerät schwenken und mit etwas Druck auf die Hutschiene unten einrasten (1, 2). • Vergewissern, dass das Gerät sicher montiert ist.

  • Page 12: Installation

    Montage und Installation Installation 7.3.1 Anschluss Ethernetkabel • Ethernetkabel abmanteln (siehe Abbildung, Maß c und d). Der Schirm muss 20 ... 25 mm aus dem Mantel herausragen. • Aderenden in den vorgegebenen Bereichen abisolieren (siehe Abbildung, Maße a bis c). Die Aderpaare dabei so weit wie möglich verdrillt lassen.

  • Page 13: Inbetriebnahme

    Die geltenden nationalen Bestimmungen im Einsatzland beachten. Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. 220189 / 818760300010 Ethernet Klemme 2020-05-22·BA00·III·de·02 Reihe 8187...

  • Page 14: Rücksendung

    Reinigung Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
  • Page 15 Operating instructions Additional languages r-stahl.com Ethernet Terminal Series 8187...
  • Page 16 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...

  • Page 17: En En

    • Data sheet For documents in additional languages, see r-stahl.com. Conformity with Standards and Regulations See certificates and EU Declaration of Conformity: r-stahl.com. The device has IECEx approval. For certificate please refer to the IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/.

  • Page 18: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device Danger due to explosive atmosphere Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Page 19: Symbols On The Device

    Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...

  • Page 20: 3.3 Safe Use

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Make sure that the device is not damaged.

  • Page 21: Modifications And Alterations

    Function and Device Design Modifications and Alterations DANGER Explosion hazard due to modifications and alterations to the device! Non-compliance results in severe or fatal injuries. • Do not modify or alter the device. No liability or warranty for damage resulting from modifications and alterations.

  • Page 22: 4.2 Device Design

    Technical Data Device Design Device component PCB mount Snap catch Shielding terminals 2-pole terminal blocks 21948E00 Technical Data Explosion Protection Global (IECEx) IECEx IBE 12.0029U Ex eb IIC Gb Europe (ATEX) IBExU 12 ATEX 1085 U E II 2 G Ex eb IIC Gb Certifications and certificates Certificates IECEx, ATEX...
  • Page 23 L = 112 mm, W = 57 mm, H = 51 mm Mounting / Installation Installation conditions Mounting type On a standard 35 mm DIN rail (IEC/EN 60715) (snap-on) Mounting position Horizontal or vertical For further technical data, see r-stahl.com. 220189 / 818760300010 Ethernet Terminal 2020-05-22·BA00·III·en·02 Series 8187...

  • Page 24: Transport And Storage

    Transport and Storage Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation The device is approved for use in gas explosion hazardous areas of Zones 1 and 2 and in safe areas.

  • Page 25: Mounting / Dismounting, Operating Position

    Mounting and Installation Mounting / Dismounting, Operating Position 7.2.1 Mounting / Dismounting of the Device on Top Hat Rail Mounting • Place the mounting clip onto the DIN rail from above (1). • Swing the bottom of the device towards the DIN rail and then use a small amount of force to snap it into place at the bottom of the DIN rail (1, 2).

  • Page 26: Installation

    Mounting and Installation Installation 7.3.1 Ethernet Cable Connection • Strip the Ethernet cable (see figure, dimensions c and d). The shielding must protrude 20 to 25 mm from the sheath. • Strip the core ends in the specified areas (see figure, dimensions a to c).

  • Page 27: Commissioning

    Observe the relevant national regulations in the country of use. Repair DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. 220189 / 818760300010 Ethernet Terminal 2020-05-22·BA00·III·en·02 Series 8187...

  • Page 28: Returning The Device

    • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the r-stahl.com website.
