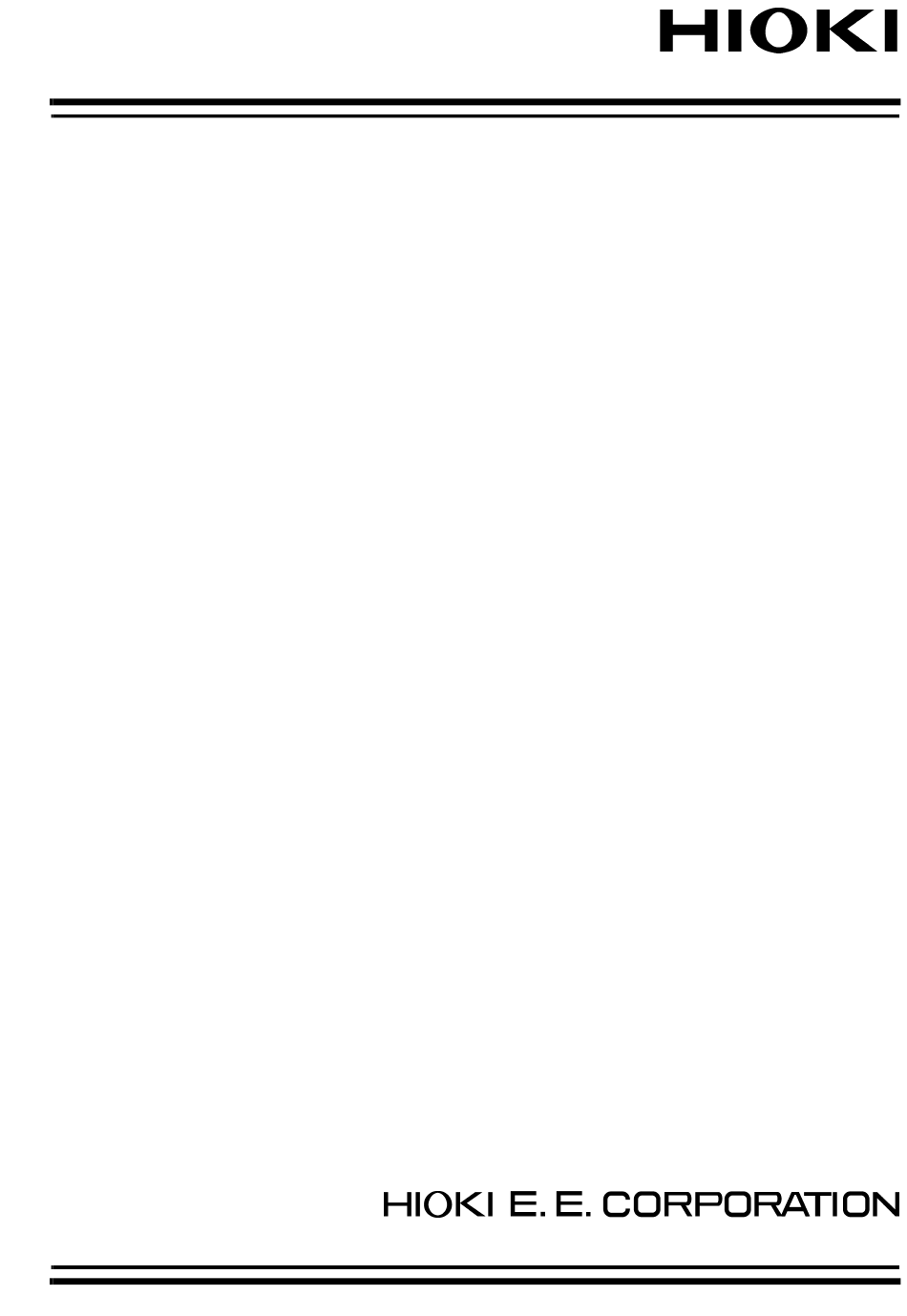

Page 1 INSTRUCTION MANUAL 3169-20/21 CLAMP ON POWER HiTESTER...
Page 3 Contents Contents 제품소개 ..........1 부속품 및 옵션 ..........1 안전 노트 ............3 사용 노트 ............6 제품개요 제품개요 ..........13 제품특징 ..........14 부품별 명칭 부품별 명칭 및 기능 ......18 화면명칭 및 구성 요소 ......22 2.2.1 화면...
Page 4 Contents 4.2.2 단상 측정시 기본결선 ......39 4.2.3 다상 측정시 기본결선 ......45 4.2.4 측정라인의 연결 ........48 4.2.5 결선 체크 ..........49 측정 범위 ..........53 설정 절차 화면설정 ..........55 측정설정화면 설정 (측정) ........... 56 5.2.1 결선방법 설정 ........57 5.2.2 동시 측정 방법 설정 ......59 5.2.3 무효전력계법...
Page 5 Contents 5.4.3 적산전력 과 디멘드 측정 데이터 출력 항목 81 5.4.4 고조파 측정 데이터 출력 항목 설정 ...82 시스템 설정 화면 설정 ......85 5.5.1 THD 조정 방법 설정 ......86 5.5.2 고조파 명령을 나타내기 위한 설정 ...87 5.5.3 RS-232C 설정 ........88 5.5.4 LCD 배경...
Page 6 Contents 파일 열기 저장 설정 및 측정데이터 파일 형태 .......... 115 PC Card 사용........117 파일 동작 .......... 119 7.3.1 내부메모리 초기화(Formatting) ..120 7.3.2 Card 초기화(Formatting) ...121 7.3.3 설정파일저장 ........122 7.3.4 설정파일 불러오기 ........124 7.3.5 파일 삭제 ..........126 7.3.6 내부 메모리 파일을 PC Card 로 저장 ..128 측정...
Page 7 10.1 외부 입/출력 단자연결 ................ 151 10.2 외부 입/출력 단자의 기능 ................ 152 10.3 3169-20/21의 다 연결 제어 방법 ................ 155 11 D/A 출력 사용방법(3169-21만) 11.1 D/A 출력 단자 연결 ......157 11.2 D/A 출력 설정 ........159 11.2.1 D/A 출력 항목 설정 ......159 11.2.2 전력량...
Page 8 Contents 부록 2 전력계법에 의한 전원 측정과 U3/I3 측정 이론 (3P3W2M mode) ..193 출력데이터 ..........195 고조파 상각 ............199...
Page 9 HIOKI 제품소개 HIOKI 3169-20/21 전력계를 구입해 주셔서 감사합니다. 제품 성능을 최대한 발휘하기 위해서 꼭 본 설명서를 읽고 제품을 사용해 주시기 바랍니다. • 본 계측기에 대한 간단 메뉴얼을 제공 합니다. • 본 기기로 전류를 측정하기 위해서는 클램프 센서(OPTION)가 필요합니다. 자세한 사항은 본 메뉴얼 클램프 센서 사양을...
Page 10 • PC Card 32 MB (32 MB compact Flash card + adapter) • PC Card 64 MB (64 MB compact Flash card + adapter) peripherals 3169-20/21사용하기 전 • 제품을 처음 사용시 적재 또는 선적시 발생할수 있는 손상을 확인 바라며, 만약 제품의 손상 발견시 저희에게 꼭 연락주시기...
Page 11 HIOKI 안전 노트 이 제품은 IEC 61010 안전 표준에 의해서 디자인 되었다. 출하되기에 앞서 모든 안전 시험을 통화하여 출하되었다. 그러나, 사용상의 잘못으로 인하여 많은 사람들이 상처와 죽음 뿐만아니라 많은 제품들이 손실을 입었습니다. 사용하기에 전에 이 매뉴얼을 잘 읽어서 이런 사고를 미연에...
Page 12: Other Symbols
HIOKI 이 매뉴얼에 나타난 기호들중 주의와 경고는 매우 중요한 표시이기에 꼭 읽어보시길 바랍니다. 부정확한 작동 오류가 사용자에게 심각한 상처 또는 죽음을 가져 올 수 있는 극단적인 위험을 가르킨다. 부정확한 작동 오류가 사용자에게 심각한 상처 또는 죽음을 가져 올 수 있는 중요한...
Page 13 HIOKI 과전압 categories (CAT) 이제품은 CAT III 따라서 측정 제품을 위해 안전에 필요한 조건에 따른다. 측정하는 제품의 안전을 위해서, IEC 60664 안전 표준에 의해서 다양한 전기환경에 만족하도록 제작되었다. 카테고리는 CAT I ~ CAT IV, 까지이며 과전압 카테고리 라고도 한다. 아래의 정의에 따른다.
Page 14 HIOKI 사용 노트 예방 조치는 안전한 작동을 확실하게 하고, 여러 가지 기능의 전부 사용하기 위해서 아래 사항을 잘 지켜야 한다. 전기 감전사고 젖은곳 사용금지. • 젖은 손으로 제품을 사용하거나, 제품에 물기가 있으면 안됩니다. • 살아 있은 선을 측정할 때, 절연 되어있는 고무 장갑, 부츠와...
Page 15 HIOKI 3169-20/21 설정 • 이제품은 실내에서 사용되도록 설계되었고, 0 ~ 40C 온도. 에서 사용하도록 되어 있습니다. • 직사 광선이 노출된 곳에서 제품을 사용하거나 적재 해 놓지 Avoid the follow- ing: 마십시오. 이런 상태에서 사용시 제품은 더이상 사양에 맞게 사용 할 수 없습니다.
Page 16 • 클램프 센서를 연결시 노출된 금속부분에 접촉하거나 두개의 선에 물려서 같이 연결 해서는 안됩니다. 사용이 불가능 하며 사고 위험이 있습니다. • 전류를 3169-20/21 단자에 입력시 절연 되어 있지 않다면. 전기 감전을 피하기 위해서, 오직 사양에 나와 있는 클램프를 사용하여 주시기 바랍니다.
Page 17 HIOKI 코드를 다루는 방법 • 측정되는 도체가 뜨거울지도 모른다는 것을 명심해라. • 전원 코드의 손상을 줄이기 위해서 ,풀러그를 쥔 상태에서 , 콘센트에 끼거나 빼야한다. • 전압 코드와 클램프 센서 케이블의 손상을 방지하기 위해서 그들의 끝을 구부리지 않거나, 끌어 당기지 마라.
Page 18 HIOKI • 제품이 손상을 피하기 위해서 출력단자를 쇼트 회로에 연결하지 말아야 하며 한다. • 전압 입력 단자 U1,U2 와 U3 는 공통 단자 N 과는 절연 되어 있지 않다. 전기 감전을 피하기 위해서 단자를 손으로 만지면 안됩니다. • 전류 또는 전압이 선택된 측정 레인지 보다 초과되어...
Page 19 HIOKI 측정값 • 측정이 명확한 것을 확실하게 하기 위해, 플러그 인하고 난 후에 적어도 30 분 동안의 장치를 워밍업 시켜야 한다. • 이 장치는 50 또는 60 Hz의 주파수와 함께 상업상의 송전선을 측정하기 위해 디자인된다. 그것은 파형이 회전 변류기를 사용하면서 통제되는 다른 주파수 또는 송전선의 송전선을...
Page 20 HIOKI...

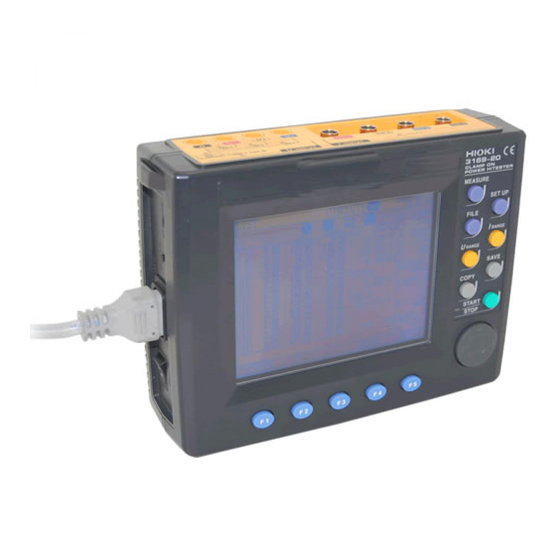

Page 21 제품 정보 HIOKI 제품 요약 제품 요약정보 3169-20/21 클램프 테스터는 단상에서 부터 3상 4선 까지 측정 할 수 있도록 디자인된 전력계 입니다. 3169-20/21 전력관리에 중요한 디멘드 와 고조파를 측정할 뿐만 아니라 전압, 전류, 전력, 역률,적산 등 기본적인 측정 기능도 사용할수 있도록 고안되었다.
Page 22 전력 라인에 유용하게 사용 측정 라인은 단상 2선식, 단산 3선식, 삼상 3선식, 삼상 4선식 등 다양한 전력 라인을 측정 한다. 같은 전압 시스템에서의 다회로 측정시 사용된다. (같은 변압기) 한개의 3169-20/21를 사용한다. • 단상 2선식 : 4 회로 단상 3선식 : 2 회로...
Page 23 컴팩트 하고 가벼운 본체는 좁은 공간에서도 사용 가능 하도록 한다. 클램프 센서의 다양한 선택 가능 아래는 3169-20/21의 클램프 센서 종류이다. 9660 CLAMP ON SENSOR (100 A rms rating) 9661 CLAMP ON SENSOR (500 A rms rating) 9667 FLEXIBLE CLAMP ON SENSOR (5000 A rms rating)
Page 24 Features HIOKI...
Page 25 HIOKI 부품별명칭 ❖4 "측정라인 연결방법" (page 35) ❖11 "D/A 출력 사용 (3 169-21 only)" (page 157) Recorder, logger ❖10 "외부 입/출력 단자" (page 151) D/A 출력 (3169-21) ❖9 "컴퓨터 인터페이스" EXT I/O (page 145) RS-232C PC card Printer ❖7.2 "PC 카드 사용"...
Page 26 2.1 계측기의 명칭과 기능 HIOKI 계측기 명칭과 기능 앞 면 화면 5.7-inch STN LCD Cursor key Function (F1-F5) keys 화면상에서 커서를 화면과 설정항목을 선택시 사용 움직일때 사용한다.
Page 27: Start/Stop Key
2.1 계측기의 명칭과 기능 HIOKI 앞면의 보기기능 강화 측정키 화면에서 측정을 할 수 있도록 한다. 설정키 화면에서 설정을 할 수 있도록 한다. 파일키 파일관련 기능 전류 레인지 키 화면상에서 측정시 전류 레인지 설정 전압 레인지 키 전압 측정 레인지 설정...
Page 28: Top Panel
2.1 계측기의 명칭과 기능 HIOKI Top Panel 전압 입력 단자 9438-03 전압코드를 입력한다. Black Red Yellow Blue CH1 CH2 CH3 CH4 전류 입력 단자 옵션인 클램프 센서를 삽입한다. Left Panel 키 고정 스위치 조정 제어 손잡이 화살표 방향으로 키를 옮기면...
Page 29: Right Panel
2.1 계측기의 명칭과 기능 HIOKI Right Panel RS-232C 인터페이스 연결구 PC 카드 슬롯 PC 또는 printer를 RS-232C PC 카드를 삽입하는 곳 케이블로 연결하여 접속한다. D/A 출력단자 (D/A OUT) 3169-21 에만 설치 9441 연결 케이블을 사용 아날로그 출력용 Eject button 외부 입출력 단자...
Page 30 2.2 계측기의 화면구성 HIOKI 화면 명칭 및 구성 2.2.1 화면 조정 화면은 세 개의 기본 화면으로 나누어져 있다: 측정화면, 세팅 화면, 파일 화면 각각의 화면은 세 개의 패널키를 사용하여 선택할 수 있다. 세 개의 패널키 : MEASURE SET UP , and FILE 측정화면...
Page 31 2.2 계측기의 화면구성 HIOKI 2.2.2 공통 화면 아래 화면에서 보여진 것은 측정화면이다. (줌 화면 및 결선도는 제외) 공통 화면 현재시간 레인지 결선방법 회로수 Synchronization method 시간 간격 Time 현재시간. Range 회로상의 전압 및 전류 레인지 VT(PT) 비율과 CT 비율이 레인지에 보여진다.
Page 32 2.2 계측기의 화면구성 HIOKI 2.2.3 화면 표시 무효전력계법 사용시 표시홀드상태 데이터 저장시나 PC 카드를 인식할 때 내부메모리에 데이터를 저장시나 메모리에 접근할 때 PC 카드 또는 내부 메모리의 용량이 부족할때 RS-232C를 통한 PC와 연결시 RS-232C를 통한 프린터와 연결시 PLL 해제 상태...
Page 33 3.1 연결절차 HIOKI Yellow 측 정전 준비절차 이것을 읽기전에 page 6을 꼭 읽어보시기 바랍니다. 연결절차 설치및 연결전 아래 항목을 확인 바랍니다. 전원코드 연결 ❖(page 26) 전압코드 연결 ❖(page 27) 클램프 센서 연결 (Apply the input cord labels) ❖(page 29) 파워를 켭니다.
Page 34 3.2 전원코드 연결 HIOKI 전원코드 연결 • 파워를 켜기전에 전력 커넥터가 가르키는 전압이 적합한지 확인하여야 한다. • 전기 감전사고를 피하기 위해서 전력 케이블은 접지용 아웃렛 박스에 꽂아야 한다. 파워코드 연결방법 AC 전압에 파워 코드를 꽂는다. AC 메인 아웃렛에 파워 코드를 꽂는다.
Page 35 공급하고 있습니다. • 공급한 전압코드는 빨강,노랑,파랑 과 검은색 코드로 구성되어 있습니다. 이 코드연결은 측정시 필요합니다. 이 코드를 연결하지 않으면 측정을 할 수가 없습니다. 계측기에 전압 코드 연결방법 3169-20/21 전압입력용 케이블을 연결한다. 전압코드이 숫자는 측정 라인의 수에 달려있다. 플러그 삽입. 플러그를...
Page 36 3.3 전압코드 연결방법 HIOKI 전압 코드와 측정 라인 단상 2선식(1P2W) 측정라인 타입 Black 전압 입력단자 단상 3선식 (1P3W) Black Red Yellow 삼상 3선식 (3P3W2M) Black Red Yellow 삼상 3선식 (3P3W3M) Yellow Blue 삼상 4선식 (3P4W, 3P4W4I) Black Red Blue Yellow...
Page 37 노출된 도체에서 사용하지 마십시요. • 제품과 센서를 보호하기 위해서 파워를 켠 상태에서 연결하거나 연결을 해제하지 마십시오. • 3169-20/21 전류입력단자는 절연되어 있지 않습니다. 감전사고를 피하기 위해서 스펙에 나와 있는 옵션을 사용하여 주시기 바랍니다. 클램스 센서 9660, 9661, 9667, 또는 9669 을 사용한다.
Page 38 3.4 Using a Clamp-On Sensor HIOKI 9661 CLAMP ON SENSOR Primary current rating 500 A AC Secondary voltage rating 0.5 V AC ° Maximum permissible input 550 A continuous at 45 to 66 Hz (at 50 Amplitude accuracy ±0.3% rdg. ±0.01% f.s. (45 to 66 Hz), f.s.=500 A * °...
Page 39 3.4 클램스 센서 사용법 HIOKI 3.4.2 클램프센서 연결방법 계측기의 클램프 센서 연결방법 연결시 같은 색깔의 전류입력 단자에 맞쳐서 연결하십시오. 3169-20/21 전류 BNC plug slots 입력단자 연결 가이드 핀 슬롯이 BNC 타입인 경우 가이드 핀을 슬롯 방향으로 맞춰서 낀 다음 시계방향으로 돌려줍니다.
Page 40 3.4 클램프 센서 사용방법 HIOKI 클램프 센서와 측정라인 단상 2선식 단상 3선식 측정 라인 (1P2W) (1P3W) Red Yellow 전류 입력단자 삼상 3선식 삼상 3선식 (3P3W2M) (3P3W3M) Red Yellow Red Yellow Blue 삼상 4선식 삼상 4선식 (3P4W) (3P4W4I) Yellow Blue Blue Gray Red Yellow 단상...
Page 41 3.5 전원 On/Off 하기 HIOKI 전원 ON/OFF 하기 전원을 켜기전에, 공급 전원을 꼭 확인 바라며, 적당한 전앞에 연결되어 있는지 전기적인 위험은 없는지 꼭 확인 바랍니다. 전원 On/Off 하기 전원켜기 POWER switch ON ( | ). 파워를 키면 셀프 테스트 화면이 나타나고 셀프테스트를...
Page 42 3.5 전원 On/Off 하기 HIOKI...
Page 43 4.1 결선절차 HIOKI 측정하는 라인의 연결 연결하기전에 사용자 노트 (page 6) 꼭 읽어보십시요. 결선 절차 ❖3.3 Connecting the Voltage 전압코드 또는 클램프 센서가 입력단에 Cords (page 27) 적절하게 연결되었는지 확인한다. ❖3.4 Using a Clamp-On Sen- sor (page 29) ❖3.5 Turning the Power On/Off 전원을...
Page 44 4.2 결선 방법 HIOKI 결선방법 4.2.1 결선도 화면출력 키를 누른 후 측정화면 출력 MEASURE (SCREEN) 키를 누른 후 창선택 화면 출력 SCREEN 커서에 의해서 “WIRING DIAGRAM” 선택 F1(SELECT) 키: 결선도가 나타남 select (예: 3P3W2M x 1 (삼상삼선식))
Page 45 4.2 결선 방법 HIOKI 결선도 화면 (1) 결선방법 결정 F2(WIRING) 키를 눌러 선택 창을 띄운다. WIRING 1P2W 단상 2선식 측정 1P3W 단상 3선식 측정 3P3W2M 3상 3선식(2 전력계법) 2개의 지점에서 전류 측정에 의해서 3상 전력을 측정하는 방법 3P3W3M 3상 3선식(3 전력계법) 3P4W 3상...
Page 46 4.2 결선 방법 HIOKI (2) 회로수 결정 (다회로 측정시). (CIRCUIT) 키를 눌러 윈도우창 선택 CIRCUIT 1P2W 1 (1 circuit), 2 (2 circuits), 3 (3 circuits), 4 (4 circuits) 1P3W 1 (1 circuit), 2 (2 circuits) 3P3W2M 1 (1 circuit), 2 (2 circuits)
Page 47 4.2 결선 방법 HIOKI 4.2.2 기본적인 단상회로 측정 단상 2선식 (1P2W) Black 화살표 방향은 부하방향 결선도 화면 결선 체크 화면 (Power factor: 0.87) ❖ 4.2.5 결선 체크 (page 49)
Page 48 4.2 Connection Methods HIOKI 단상 3선식 (1P3W) Black Yellow 화살표 방향은 부하방향 결선도 화면 결선 체크 화면 (Power factor: 0.87) ❖ 4.2.5 결선 체크 (page 49)
Page 49 4.2 결선 방법 HIOKI 3상3선식 (3P3W2M) 2전력계법 Black Yellow 화살표 방향은 부하방향 결선도 화면 결선 체크 화면 (Power factor: 1) ❖ 4.2.5 결선 체크 (page 49)
Page 50 4.2 결선 방법 HIOKI 삼상 3선식 (3P3W3M) 3전력계법 Yellow Blue Not con- nected 화살표 방향은 부하방향 결선도 화면 결선 체크 화면 (Power factor: 1) ❖ 4.2.5 결선 체크 (page 49)
Page 51 4.2 결선 방법 HIOKI 삼상 4선식 (3P4W) N: 중성선 Yellow Blue Black 화살표 방향은 부하방향 결선도 화면 결선 체크 화면 (Power factor: 0.87) ❖ 4.2.5 결선 체크 (page 49)
Page 52 4.2 결선 방법 HIOKI 삼상 4선식 (3P4W4I) 중성선 전류 측정법 N: 중성선 Yellow Blue Black 화살표 방향은 부하방향 결선도 화면 중성선은 체크하지 못한다. 결선 체크 화면 (Power factor: 0.87) ❖ 4.2.5 결선 체크 (page 49)
Page 53 4.2 결선 방법 HIOKI 4.2.3 다회로 측정을 위한 결선 • 3169-20/21 본체는 같은 전압시스템에서의 다회로 측정에 사용된다. • 결선모드는 모든 회로에서 공통으로 사용된다. • 클램스 센서가 본체에 연결되어 있지 않으면 전류 채널들의 측정시 제로화 되어 있지 않다. 단상 2선식, 4회로 (1P2W X 4) Black 결선도...
Page 54 4.2 결선 방법 HIOKI 단상 3선식, 2회로 ( 1P3W X 2 ) Black Yellow 결선도 화면 화살표 방향은 부하 방향 회로 화면 변경 결선 체크 화면 (Power factor: 0.87) ❖ 4.2.5 결선 체크 (page 49)
Page 55 4.2 결선 방법 HIOKI 3상 3선식, 2회로 (3P3W2M X 2) 2 전력계법 Black Yellow 결선도 화면 화살표 방향은 부하방향 회로 화면 변경. 결선 체크 화면 (Power factor: 1) ❖ 4.2.5 결선 체크 (page 49)
Page 56 4.2 결선 방법 HIOKI 4.2.4 측정을 위한 라인 연결 결선도에서 보듯이 전압 케이블과 클램프 센서를 연결한 후 측정한다. 정확한 측정값을 얻으려면 계측기 설정과 결선을 정확히 해야 한다. 전압코드를 라인에 연결해서 측정하는 방법 (예) 클립 타입인 전압 코드를 나사연결부분 또는 파워 부분의 부스바에 연결하여 측정한다.
Page 57 4.2 결선 방법 HIOKI 4.2.5 결선 체크 3169-20/21에 연결이 정확히 되었는지 여부를 측정시 바로 체크 할 수 있다. MEASURE 키를 누르면 측정 화면이 나타난다. (SCREEN) 키를 누르면 선택 할 수 있는 창이 나타난다. SCREEN 커서 키를 사용하여 “WIRING CHECK”를 선택한다.
Page 58 4.2 결선 방법 HIOKI (1) 다른 회로의 화면 출력(다회로 측정시) (다회로 측정시). 회로 번호 (CIRCUIT) 키를 누르고 있으면 아래와 같이 반복해서 변한다. CIRCUIT " →" " →" " →" " " Circuit 1 Circuit 2 Circuit 3 Circuit 4 (Up to Circuit 2 when 1P3W or 3P3W2M is selected.) (2) 전압레인지...
Page 59 4.2 결선 방법 HIOKI (3) 전류레이지 변경 I Range 키를 누르고 있으면, 회로의 레인지가 화면상에서 변한다. →"10 →"50 →"100 "5 A" A" A" A" 9660: 사용시 →"10 →"50 →"100 →"500 "5 A" A" A" A" A" 9661: 사용시 "5 kA"/ "500...
Page 60 4.2 결선 방법 HIOKI 결선 체크 결과값이 안좋을 때 • 전압 클립사이의 선은 적당한 간격을 유지하는가? 전압 입력 오류 • 3169-20/21 의 전압입력 단자로 전압케이블이 적당하게 들어가 있는가? • 전류 입력 단자로 클램프 센서가 전류 입력 오류 적당하게 들어가 있는가? •...
Page 61 4.3 측정 레인지 HIOKI 측정 레인지 이번 그림은 자동으로 설정한 레인지가 아니고 매뉴얼로 설정하였을때의 값을 나열해 보았다. 동작 레인지를 선택하고 자동 레인지 선택 기능을 사용하지 말아야 한다. 효과적인 레이지 값은 다음 그림에서 나타난 것과 같다. 전압 레인지 효과적인 측정 레인지...
Page 62 4.3 측정 레인지 HIOKI 전류 레인지 Display range 효과적인 측정 레인지 효과적인 측정 레인지 효과적인 측정 레인지 효과적인 측정 레인지 효과적인 측정 레인지 효과적인 측정 레인지 효과적인 측정 레인지 효과적인 측정 레인지 입력 전류 • 다이나믹 레인지는 오버플로어 경고 이 경고는 입력 신호가 최대치를 초과 하거나 최소값 보다...
Page 63: Data Output
5.1 설정 화면 HIOKI 설정절차 4라인 측정(35페이지)시 6페이지를 꼭 읽어보시기 바랍니다. 설정 화면 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르고 있으면 반복해서 아래와 같이 변경된다.: MEASUREMENT DATA OUTPUT SAVE, PRINT ITEMS SYSTEM D/A OUTPUT (3169-21 only)
Page 64 5.2 측정설정 화면 설정(측정) HIOKI 5.2 측정설정 화면 설정(측정) 아래에 나타나 있는 항목들을 보고 화면상에서 측정값을 설정할 수 있다. • 결선 방법 • 회로수 측정 • Synchronization method • 무효전력법 • 평균시간 • 전압 레인지 • VT (PT) 비율 • 전류 레인지...
Page 65 5.2 측정설정 화면 설정(측정) HIOKI 5.2.1 결선 방법 설정 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. " WIRING ." 까지 커서로 이동한다. (change) 키를 누르면 선택창이 나타난다. change 1P2W 단상 2선식 측정...
Page 66 X 3 (3 circuits), X 4 (4 circuits) 1P3W X 1 (1 circuit), X 2 (2 circuits) 3P3W2M X 1 (1 circuit), X 2 (2 circuits) 3P3W3M,3P4W, X 1 (1 circuit) only 3P4W4I 3169-20/21은 같은 전압 시스템의 다회로에서 측정 할 수 있다.
Page 67 3169-20/21를 사용하여 PLL에서 주파수를 동시에 발생시키고 이 상용 주파수와 128에 의해 다양화 된다. 전압,전류의 입력파형의 샘플이다. PLL 입력이 없으면 입력 파형과 교정 샘플링은 의미가 없다. 이것을 "PLL unlock" 이라고 하며 PLL 이 없다면 3169-20/21의 내부 시계의 동시 측정방법을 선택해야 한다.
Page 68 5.2 측정설정 화면 설정(측정) HIOKI 5.2.3 무효전력계 측정방법 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. " VAR METHOD " 까지 커서로 이동한다. 기능키를 사용하여 무효전력계법을 설정할 수 있다. 무효전력계법을 사용 하지 않음(default).
Page 69 5.2 측정설정 화면 설정(측정) HIOKI 무효전력계법이란 무엇인가? • 무효전력계법은 전압과 전류로 부터 무효전력의 측정에 의해서 사용되어 진다. 무효전력계법은 매우 큰 전력 소비에 의해서 얻을 수 있다 • 전압과 전류파형, 무효 전력, 유효 전력, 역률 측정은 무효전력계 설정에 달려 있다. • <역률의 유동성>...
Page 70: Average Times
• 나타난 평균시간은 동시에 일어난 교정된 이동 평균수 이다. • 이동 평균시간은 측정과 설정숫자에 의한 합계를 나누어서 전체를 얻을 수 있다. 후에 측정한 숫자를 알 수 있으며, 3169-20/21 가장 오래된 측정 데이터를 매시간 그것을 인식하고 새로운 데이터와 계속 측정한 평균값을 측정할 수 있다.
Page 71: Voltage Range
5.2 측정설정 화면 설정(측정) HIOKI 5.2.5 전압 레인지 설정 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. " VOLTAGE RANGE ." 까지 커서를 이동한다. 기능키에 의해서 전압레인지를 설정할 수 있다.: (150V,300V,600V 선택.) 더...
Page 72 5.2 측정설정 화면 설정(측정) HIOKI 5.2.6 VT 비율(PT 비율) SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. " " 까지 커서로 이동한다. 기능키 사용에 의해서 아래의 방법으로 설정해 준다: (Cursor : 왼쪽으로 이동...
Page 73: Current Range
5.2 측정설정 화면 설정(측정) HIOKI 5.2.7 전류 레인지 설정 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. " CURRENT RANGE " 까지 커서로 이동하여 변경한다. 전류 레인지 설정은 기능키 사용에 의해서 설정해 준다: 작은...
Page 74 5.2 측정설정 화면 설정(측정) HIOKI 5.2.8 CT 비율설정 SET UP 누르면 세팅화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정화면이 나타난다. 커서를 이동하여 회로의 " " 를 변경 할수 있다. 기능 키를 사용하여 각회로의 CT 비율 설정을 한다. (Cursor : 왼쪽으로 이동 ;...
Page 75 5.2 측정설정 화면 설정(측정) HIOKI 5.2.9 클램프 센서 설정 방법 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 화면이 나타난다. 클램스 센서 변경은 커서 키를 이용하여 한다. change (change) 키를 누르면 선택창이 나타난다. 9660 9660 클램프 센서 사용시 (100 A).
Page 76 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 데이터 출력 화면 설정 (데이터 출력) 다음 항목에 따라 데이터 출력 설정을 한다. • 적산 측정 시작방법 • 적산측정멈춤방법 • 시간간격 • 중간저장 • 데이타 파일 이름 • RS-232C 연결 중간 저장 화면...
Page 77 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 5.3.1 적산측정 설정 방법 SET UP 키를 누르면 설정화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 데이터 출력 설정화면이 나타난다. " MEAS. START ." 까지 커서를 이동한다. 기능키를 사용하여 적산을 시작한다. MANUAL TIME...
Page 78 기능 키를 사용하여 시작 시간을 설정 (Cursor : 왼쪽으로 이동; Cursor : 오른쪽으로 이동 숫자를 줄인다. AUTO 숫자를 늘린다. AUTO 내부 설정값에 의한 시간이 자동으로 할당된다. 측정시간은 START/STOP 키가 눌려지면 시작과 멈춤 시간이 됩니다. 3169-20/21에는 에러 메시지가 나타나며, “Just” 시작방법에 의해서 측정을 시작합니다.
Page 79 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 5.3.2 적산측정시 종료방법 설정 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 누르면 데이터 출력 화면이 나타난다. NEXT " MEAS. STOP ." 까지 커서를 이동한다. 기능키를 사용하여 적산 종료 시간 설정을 한다.
Page 80 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 시간 계열의 측정시 종료 시간 설정방법 (측정 종료시간 설정). 커서의 이동을 통해서 측정을 시작하는 날짜와 시간을 변경 할 수 있습니다. 기능키를 사용하여 시작 시간을 설정 (Cursor : 왼쪽으로 이동시 ; Cursor : 오른쪽으로 이동시...
Page 81 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 타이머 설정(종료방법이 타이머 설정일 때). 커서를 이동하여 타이머 변경을 한다. 기능 키를 이용한 타이머 설정. (Cursor : 왼쪽으로 이동시; Cursor : 오른쪽으로 이동시 숫자를 줄인다. 숫자를 늘린다.
Page 82: Interval Time
• 데이터 출력 항목을 위한 설정 레인지는 인터벌 설정에 달려 있다. • 인터벌 시간이 30s 또는 보다 적을 때, 고조파 측정 데이터 출력과 프린터 출력은 할수 없다. • 단시간 인터벌 선택시 3169-20/21 출력은 바우너리 포맷과 스피리드쉬트 소프트웨어를 통해서 텍스트 파일로 전환하여 읽어들일 수 있다. 관련 프로그램은 CD-R 로 공급한다.
Page 83 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 2초보다 더 작게 인터벌 설정시 주의 해야 할 점 • 옵션으로 PC Card를 사용한다. • PC 카드 포맷을 확인한다. • 타임계열 측정시 시작하기 전에 PC 카드가 삽입되어 있는지 확인. • 측정하는 동안 PC 카드를 제거하지 마십시오.
Page 84: Data File Name
DATA FILE NAME ." 까지 커서를 이동한다. change (Change) 키를 누르면 파일 이름 입력 창이 나타난다. 커서와 기능키를 사용하여 파일 이름을 설정한다. input enter cancel 파일 이름이 없다면 3169-20/21 은 자동으로 파일이름을 부여한다. ❖ 7.1 Types of Files (page 115)
Page 85 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 5.3.6 RS-232C로 연결한 장치 설정 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. NEXT " RS CONNECTION ." 까지 커서를 이동한다. RS-232C 인터페이스에 연결된 장치를 설정하는 기능키를 사용한다.
Page 86 5.3 데이타 출력 화면 설정 (데이터 출력) HIOKI 5.3.7 화면복사기능 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 측정 설정 화면이 나타난다. " DISPLAY COPY ."까지 커서를 이동한다. 기능키를 사용하여 중간에 화면을 복사 할 수 있다.
Page 87 저장/프린트 항목 설정 화면(SAVE, PRINT ITEMS) HIOKI 저장/프린트 항목 설정 화면 (SAVE, PRINT ITEMS) 저장/프린트 항목 설정 화면은 아래와 같다. • 출력 데이타 항목과 저장된 개수가 표시된다. • 보통 측정 데이터 출력 항목을 설정한다. • 적산 전력과 디멘드 측정 데이터 출력을 설정한다.
Page 88 5.4 저장/프린트 항목 설정 화면(SAVE, PRINT ITEMS) HIOKI 5.4.2 기본적인 측정데이터 출력 설정 SET UP 키를 누르면 설정화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 save/print 항목 설정 화면이 나타난다. " NORM. MEAS ." 까지 커서를 이동한다. (ON) key 키를 누르면 노말 측정을 할 수 있다.
Page 89 5.4 저장/프린트 항목 설정 화면(SAVE, PRINT ITEMS) HIOKI 5.4.3 적산전력 과 디멘드 측정 데이터 출력 항목 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 save/print 항목 설정 화면이 나타난다. NEXT " INTEG. & DEM. ." 까지 커서를 이동한다.
Page 90 5.4 저장/프린트 항목 설정 화면(SAVE, PRINT ITEMS) HIOKI 5.4.4 고조파 측정 데이터 출력 항목 설정 (1) 고조파 측정 데이터 출력 설정. SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 저장/프린트 항목 설정 화면이 나타난다. " HARMONIC ."...
Page 91 5.4 저장/프린트 항목 설정 화면(SAVE, PRINT ITEMS) HIOKI (2)고조파의 상세 측정 데이터 출력의 설정. (Detail Setting) 키를 누르면 저장/프린트 항목 화면에서의 DETAILS 고조파 출력 상세 설정 화면이 나타난다. 커서와 기능키를 사용하여 각각의 데이터 조각 출력을 ON/OFF 할 수 있다.
Page 92 5.4 저장/프린트 항목 설정 화면(SAVE, PRINT ITEMS) HIOKI 출력 선택 명령 " ORDER ." 까지 커서를 이동한다. 기능 키를 사용하여 설정한다. EVEN SELECT (SELECT) 로 선택한다. 데이터 출력의 명령은 커서를 이동하여 한다. 기능 키를 사용하여 ON/OFF 출력 데이터를 설정한다. (“*” 표시는 데이터의 출력이 설정된 것임.)
Page 93 5.5 시스템 설정 화면 설정 HIOKI 시스템 설정화면 설정 시스템 설정은 아래 항목에 따른다. • 총 고조파 (THD) 측정 • 고조파 출력 명령 • RS-232C • LCD 배경조명 • 경고음 • ID No. • 시계 • 언어 • 버전 및 시리얼 넘버...
Page 94 5.5 시스템 설정 화면 설정 HIOKI 5.5.1 THD 계산 방법 설정 SET UP 키를 누르면 설정화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 설정 화면이 나타난다. " ." 까지 커서를 이동한다. 기능키를 사용하여 THD 계산 방법을 설정한다. THD-F THD-F 총 고조파 (기본) 고조파의...
Page 95 5.5 시스템 설정 화면 설정 HIOKI 5.5.2 고조파 명령을 나타내기 위한 설정 SET UP 키를 누르면 설정화이 나타난다. NEXT (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. " HARM. DISP. ORD ." 까지 커서를 이동한다. 기능키를 사용하여 고조파에 대한 고조파...
Page 96: Flow Control
5.5 시스템 설정 화면 설정 HIOKI 5.5.3 RS-232C 설정 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 설정 화면이 나타난다. NEXT " BAUD RATE ."까지 커서를 이동한다. change (change) 키를 누르면 선택창이 나타난다. 2400 bps, 9600 bps, 19200 bps, 38400 bps 커서를...
Page 97 5.5 시스템 설정 화면 설정 HIOKI 5.5.4 LCD 배경조명 설정 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. NEXT " BACKLIGHT ." 까지 커서로 이동한다. 기능키를 사용하여 LCD 배경조명을 설정한다. 배경조명 OFF. 배경조명 ON.
Page 98: Beep Sound
5.5 시스템 설정 화면 설정 HIOKI 5.5.5 경고음 설정 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. NEXT " BEEP SOUND ." 까지 커서를 이동한다. 기능키를 사용하여 경고음을 설정한다. 경고음 사용안함 경고음 사용 (기본값).
Page 99 ." 까지 커서를 이동한다. (Cursor : 왼쪽으로 이동; Cursor : 오른쪽으로 이동 숫자를 줄인다. 숫자를 늘린다. 설정 레인지: 001 ~ 999 (기본값: 001) 3169-20/21의 설정 번호는 계측기를 인식합니다. 이것이 ID No. 이고 설정 데이터 안에 데이터 주요부분의 설정 데이터가 포함되어 있습니다.
Page 100: Time And Date
5.5 시스템 설정 화면 설정 HIOKI 5.5.7 시간 설정 SET UP 키를 누르면 설정화면이 나타난다. (NEXT SCR) 키를 누르면 설정화면이 나타난다. NEXT " TIME AND DATE ." 까지 커서를 이동한다. 기능키를 사용하여 시각과 날짜를 설정한다. 숫자를 줄인다. 숫자를 늘린다. UPDATE (UPDATE) 키를...
Page 101 5.5 시스템 설정 화면 설정 HIOKI 5.5.8 언어설정 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. " LANGUAGE ." 까지 커서를 이동한다. JAPANESE 기능키를 사용하여 언어를 수정한다. ENGLISH...
Page 102 5.5 시스템 설정 화면 설정 HIOKI 5.5.9 시리얼 번호, 버전이 나타남. SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. NEXT " SERIAL NUMBER ."에서 버전과 시리얼 넘버를 볼 수 있다.
Page 103 6.1 전압, 전류, 전력(순시값) 측정 HIOKI 측정 방법 연결하여 측정하기전 전(page 6) 사용자 주의사항과 측정라인 연결 (page 35) 꼭 읽어보시기 바랍니다. 6.1 Measuring the Voltage, Current, and Power (Instantaneous Values) 현재 표시되는 항목 다른 회로의 화면 보기 (다회로 측정시) MEASURE 키를...
Page 104 6.1 전압, 전류, 전력(순시값) 측정 HIOKI • 3P3W2M을 선택하여 결선하는 방법은 U3와 I3는 벡터값을 계산하여 얻을 수 있다. • 3P3W3M은 P1, P2, P3가 언급한 데이터 이다. • 3P4W 또는 3P4W4I 선택시 전압은 중성선 전압과 상에서 얻을 수 있다. • 다회로 측정 회로에서...
Page 105 6.2 각상의 전력측정 (순시값) HIOKI 각상의 전력측정 (순시값) 현재 표시되는 항목 MEASURE 키를 누르면 측정 화면이 나타난다. (SCREEN) 키를 누르면 선택 창이 나타난다. SCREEN 커서를 이동시켜 " POWER " 을 선택한다. (select) 키를 누르면 각 채널의 전력 화면이 나타난다. select 매번...
Page 106 6.3 파형 출력 HIOKI 파형 출력 채널을 선택하여 전압과 전류 파형을 볼 수 있다. MEASURE 키를 누르면 측정 화면이 나타난다. (SCREEN) 키를 누르면 선택 창이 나타난다. SCREEN 커서를 이동시켜 " WAVEFORM " 을 선택한다. 키를 누르면 각 채널의 파형 화면이 나타난다.
Page 107 6.3 파형 출력 HIOKI (1) 채널 변경 화면 매번 (CH) 키를 누르면 아래와 같이 채널의 화면이 변경 된다. → → → 1P2W U1, I1 U1, I1 U1, I1 U1, I1 Circuit1 Circuit2 Circuit3 Circuit4 → → → 1P3W U1, I1...
Page 108 6.4 평균값, 최대값, 최소값 측정 HIOKI 평균값, 최대값, 최소값 측정 전압, 전류, 전력, 고조파의 평균값, 최대값, 최소값을 측정한다. 측정 설정 파라미터를 설정하고, 데이터 출력 설정 저장/프린트 항목 화면 설정 ❖ 5 개의 설정절차 (page 55) NEXT MEASURE 키를 누르면 측정화면이 나타난다.
Page 109 6.4 평균값, 최대값, 최소값 측정 HIOKI 6.4.1 전압, 전류, 전력 출력(평균값, 최대값, 최소값) 현재 측정 항목 회로의 화면 변경 (다회로 측정시). (SCREEN) 키를 누르면 선택 창 나타나며 SCREEN 측정 창이 나온다. 커서를 이용하여 " MAIN " 을 선택한다 (select) 누르면 메인화면이 나타난다.
Page 110 6.4 평균값, 최대값, 최소값 측정 HIOKI 6.4.2 각상의 전력측정시 평균값,최대값,최소값 현재화면에 나타난 항목 (SCREEN) 키를 누르면 선택 창 나타나며 SCREEN 측정 창이 나온다. 커서를 이용하여 " POWER " 을 선택한다 (select) 키를 누르면 각 채널의 전력 측정화면이 나타난다. select 매번...
Page 111 6.5 전력량 측정 HIOKI 전력량 측정 전력량 측정 (Wh) 측정회로 변경 (다회로 측정시). 측정시 시작/정지 방법 설정, 시간간격, 데이터 저장, 측정 설정시 데이터 출력 항목, 저장/프린트 화면 설정. NEXT ❖ 5 개의 측정절차 (page 55) MEASURE 키를 누르면 측정 화면이 나타난다.
Page 112 6.6 디멘드 측정 HIOKI 디멘드 측정 디멘드 측정은, 매 인터벌 시간에 전력량을 측정을 가능하게 한다. 회로변경키 (다회로 측정시 사용됨). 측정시 시작/정지 방법 설정, 시간간격, 데이터 저장, 측정 설정시 데이터 출력 항목, 저장/프린트 화면 설정 NEXT ❖ 5 Setting Procedure (page 55) MEASURE 키를...
Page 113 6.7 고조파 측정 HIOKI 고조파 측정 6.7.1 고조파 리스트 출력 MEASURE 키를 누르면 측정화면이 나타난다. (SCREEN) 키를 누르면 선택창이 나타난다. SCREEN 커서키를 사용하여 " HARMONIC LIST " 를 선택한다. (select) 키를 누르면 고조파 리스트가 화면에 나타난다. select ❖ ❖ (1) 채널 변경...
Page 114 6.7 고조파 측정 HIOKI Harmonic level 고조파의 각 명령 레벨 Harmonic content 기본적인 고조파의 내용 Harmonic-voltage 고조파의 상각과 U1상과의 관계 (current) phase angle Harmonic-power 각으로 표현한 고조파의 역률 phase angle Harmonic-Voltage-Level List Screen 고조파 레벨, 고조파 내용 상각 데이터 같은 특별한...
Page 115 6.7 고조파 측정 HIOKI (1) 채널 변경 (CH) 키를 사용하여 선택창이 나타난다. 1P2W U1, I1, P 1P3W U1, U2, I1, I2, P 3P3W2M U1, U2, U3, I1, I2, I3, P 3P3W3M U1, U2, U3, I1, I2, I3, P 3P4W U1, U2, U3, I1, I2, I3, P...
Page 116 6.7 고조파 측정 HIOKI 6.7.2 고조파 그래프 출력 MEASURE 키를 누르면 측정 화면이 나타난다. (SCREEN) 키를 누르면 선택 창이 나타난다. SCREEN 커서를 이동시켜 " HARMONIC GRAPH " 을 선택한다. (select) 키를 누르면 고조파 그래프가 화면에 나타난다. select ❖ ❖ (1) Change the Channel to be (2) Change the Item to be Displayed.
Page 117 6.7 고조파 측정 HIOKI 고조파 레벨, 내용과 상각의 그래프는 전압,전류,전력에 의해서 나타나게 된다. Harmonic level 고조파 각각의 레벨 Harmonic content 근본적인 퍼센트로써 각각의 고조파 내용을 알수 있다. Harmonic-voltage 고조파 상각과 U1상과의 관계 (current) phase angle Harmonic-power 각으로 표현하는 고조파의 각각의 역률...
Page 118 6.7 고조파 측정 HIOKI 고조파의 각각의 상각 명령 변경은 커서 을 이용한다. 벡터의 표시는 "+" 로 한다. • 부하에 고조파가 흐르면 안으로 유입된다. 부하로 부터 고조파가 나온다면 밖으로 방출한다. • 벡터가 나타내고 있는 길이는 피상 전력의 비율이며 근본적으로 피상전력의 퍼센트로써 고조파로 나타낸다.
Page 119 6.7 고조파 측정 HIOKI (1) 채널변경 (CH) 키를 누르면 선택창이 나타난다. 1P2W U1, I1, P 1P3W U1, U2, I1, I2, P 3P3W2M U1, U2, U3, I1, I2, I3, P 3P3W3M U1, U2, U3, I1, I2, I3, P 3P4W U1, U2, U3, I1, I2, I3, P...
Page 120 6.7 고조파 측정 HIOKI (3) 축 스케일 변경. LIN/ (LIN/LOG) 을 누르면 추 스케일을 변경한다. • y-축 선 스케일 (log scale) 나타났을때, (LIN/LOG) 키를 누르면, 스케일은 log (liner)로 변경한다. • 선축의 전체 스케일은 레인지에 달려있다 (4) 커서의 움직임. 커서를 움직이면 화면에서 나타난다.
Page 121 6.8 줌 스크린 설정 HIOKI 줌 스크린 설정 MEASURE 키를 누르면 측정화면이 나타난다. (SCREEN) 키를 누르면 선택창이 나타난다. SCREEN 커서키를 이용하여 " ZOOM " 을 선택한다 select (select) 키를 선택한다.. ITEM (ITEM) 키를 누르면 선택창이 나타난다. 커서키를 사용하여 항목을 선택한다.
Page 122 6.9 측정데이터의 홀딩방법 HIOKI 측정데이터 홀딩 방법 HOLD 홀딩시 나타난다. 측정 화면상에서 F5(HOLD) 키를 눌러 졌을 때 화면상의 측정 데이터는 홀드 되고 다시 한번 누르면 홀드된 것이 풀어진다. • 홀드시 START/STOP 키는 사용 할 수 없습니다. • 홀드동안 데이터를 저장하려면 SAVE 키를 누르면 저장된다.
Page 123 7.1 파일형태 HIOKI 파일 열기 저장 설정 및 측 정 데이터 파일 형태 Types of Files File Mode File Name Format Remarks 69SET00.SET to Text 설정 파일 69SET99.SET ########.SET 69MEAS00.CSV Text 측정데이터 파일 자동출력 표준 시간간격 69MEAS99.CSV ########.CSV 69INST00.BIN to Binary 짧은...
Page 124 파일 등 있다. • PC 카드는 10개 설정 파일까지 나타낸다 내부 메모리는 5개 까지 설정 파일을 나타낸다. • 텍스트 파일을 스프리드 쉬트 파일로 변화하는 프로그램은 3169-20/21 안에 들어 있다. 측정데이터의 머리말은 , "Appendix"을 보시기 바랍니다. • (page 195) 상태 테이터 (상태) 상태...
Page 125 • 계측기를 다른곳으로 이동시 PC 카드를 제거하고 커버를 꼭 닫아주시기 바랍니다. • PC 카드를 삽입하거나 제거할 때 전원을 꼭 끈 상태에서 제거해 주시기 바랍니다. Hioki Options 컴팩트 Flash ATA Cards HAGIWARA SYS-COM 제품이다. • 32MB (아답터 포함) • 64MB (아답터 포함)
Page 126 7.2 PC 카드 사용 HIOKI PC Card 삽입 및 제거 PC Card 삽입 커버를 열고 PC카드를 정확하게 삽입한다. PC Card 제거 꺼냄 버튼을 누르고 PC 카드를 꺼냅니다.
Page 127: Internal Settings
키를 누르면 파일 메인 화면이 나타난다. 내부메모리에 있는 파일을 불러오기, INTERNAL SETTINGS 저장,삭제,복사 하기 내부 메모리 포맷 및 복사 INTERNAL MEMORY PC 카드에 있는 파일을 삭제 PC CARD 불러오기, 저장 과 포맷 3169-20/21 업데이트 FIRMWARE UPDATE 파일 리스트 에서 보여지는 것은 3169-20/21에서 만 사용가능한 파일이다.
Page 128: Internal Memory
7.3 파일 기능 HIOKI 7.3.1 내부 메모리 초기화 이 기능은 내부 메모리에 있는 파일을 삭제하는 기능이다. 각각의 파일을 나누어서 삭제할 수는 없다. (설정 파일 제외). FILE 키를 누르면 파일 메인 화면이 나타난다. " INTERNAL MEMORY ." 까지 커서를 이동시킨다. (SELECT) 키를 누르면 내부 메모리 파일 리스트 창이 나온다.
Page 129 7.3 파일 다루기 HIOKI 7.3.2 PC 카드 초기화 PC 카드를 구입 후 꼭 포맷을 하여야 하며 포맷을 완료하면 카드 내의 모든 데이터는 삭제된다. FILE 키를 누르면 파일 메인 화면이 나타난다. " PC CARD ." 까지 커서를 이동시킨다. (SELECT) 키를 누르면 PC 카드의 파일 리스트 창이 나옵니다.
Page 130 (enter) 키를 누르면 내부 메모리에 설정된 파일이 저장됩니다. enter RETURN (RETURN) 키를 누르면 파일 메인 화면으로 되돌아 갑니다. • 저장된 파일의 확장자는 “SET”입니다. • 파일이름을 설정하지 않고 (enter) 키를 누르면 3169-20/21은 자동적으로 “69SETXX.SET” 이라는 파일이름을 부여하여 생성한다. • 내부 메모리는 5개 까지 파일을 홀드 업 시킬수 있습니다.
Page 131 (enter) 키를 누르면 PC 카드에 설정된 파일이 저장됩니다. (RETURN) 키를 누르면 파일 메인 화면으로 되돌아 갑니다. RETURN • 저장된 파일의 확장자는 “SET”입니다. • 파일이름을 설정하지 않고 F3(enter) 키를 누르면 3169-20/21 은 자동적으로 “69SETXX.SET” 이라는 파일이름을 부여하여 생성한다. • PC 카드는 5개 까지 파일을 홀드 업 시킬수 있습니다.
Page 132 7.3 파일 다루기 HIOKI 7.3.4 저장된 파일 불러오기 PC 카드 또는 내부 메모리로부터 저장된 파일을 불러온다. (1) 내부메모리로부터 파일 불러오기 FILE 키를 누르면 파일 메인 화면이 나타난다. " INTERNAL SETTINGS ." 까지 커서로 이동시킨다. (SELECT) 키를 누르면 내부메모리에 저장된 파일리스트가...
Page 133 7.3 파일 다루기 HIOKI (2) PC 카드로부터 파일 불러오기 FILE 키를 누르면 파일 메인 화면이 나타난다. " PC CARD ." 까지 커서를 이동한다. (SELECT) 키를 누르면 PC 카드에 저장된 파일리스트가 나타납니다. SELECT F4 키 위에 (→)가 보여지며,F4 ( →) 를 사용하여 기능키를...
Page 134 7.3 파일 다루기 HIOKI 7.3.5 파일삭제 (1) 내부메모리의 파일 삭제 FILE 키를 누르면 파일 메인 화면이 나타난다. " INTERNAL SETTNGS ." 까지 커서로 이동시킨다. (SELECT) 키를 누르면 내부 메모리에 저장된 파일리스트가 나타난다. SELECT 키 위에 (←) 가 있다면 ( ← ) 를 사용하여 기능키를...
Page 135 7.3 파일 다루기 HIOKI (1) PC 카드의 파일 삭제. FILE 키를 누르면 파일 메인 화면이 나타난다. " PC CARD ." 까지 커서로 이동시킨다. (SELECT) 키를 누르면 PC 카드에 저장된 파일리스트가 나타남. 키 위에 (←) 가 있다면 ( ← ) 를 사용하여 기능키를...
Page 136 7.3 파일 다루기 HIOKI 7.3.6 내부메모리에 있는 데이터를 PC 카드에 복사하는 방법 FILE 키를 누르면 파일 메인 화면이 나타난다. " INTERNAL MEMORY ." 까지 커서를 이동한다. (SELECT) 키를 누르면 내부메모리 파일 리스트가 나타난다. SELECT 파일리스트에서 복사하고자 하는 파일을 선택한다 (선택시 “*”로 표시가 됨) SELECT 한개파일선택...
Page 137 7.4 측정 데이터 저장 HIOKI 측정 데이터 저장 7.4.1 측정 데이터의 자동 저장 SET UP 키를 누르면 세팅 화면이 나타난다. (NEXT SCR) 키를 누르면 데이터 출력 화면이 나타난다. NEXT 시간계열 측정시 시작방법, 멈춤방법, 시간간격, 데이터 출력 파일이름, 데이터 저장 (PC 카드 또는 내부메모리) 설정을...
Page 138 7.4 측정 데이터 출력 HIOKI NEXT (NEXT SCR) 키를 누르면 save/print 설정화면이 나타난다. 저장될 항목을 선택한다. ❖ 5.4 Save/Print 항목 설정 화면 설정 (SAVE, PRINT ITEMS) (page 79) MEASURE 키를 누르면 측정화면이 나타난다. START/STOP 키를 누르면 시간계열 측정시 측정 데이터를...
Page 139 7.4 측정 데이터 저장 HIOKI 시간간격에 다른 저장 데이터 적산 기본 고조파 power/demand Interval setting 측정데이터 측정데이터 측정데이터 1/2/5/10/15/30/60 minutes 1/2/5/10/15/30 seconds (Instantaneous All wave /100/200/ values only) 500 ms Binary data 저장할수 있는 시간 모든 기본 측정 항목 저장시 적산 power/Demand 측정시...
Page 140 7.4 측정 데이터 저장 HIOKI 모든 기본 측정 항목 저장시 적산 power/Demand 측정시 모든 고조파 항목측정시(Interval: 1 minute) 3P3W2M 3P3W3M, Wiring 1P2W X 4 1P3W X 2 3P4W4I 3P4W No. of Data Items PC card 64 MB 8 hours 8 hours...
Page 141 7.4 측정 데이터 출력 HIOKI 7.4.2 사용자가 직접 측정 데이터 저장 동시에 사용자가 데이터를 저장한다. SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 데이터 출력 설정 화면이 나타난다. 데이터를 PC 카드 또는 내부메모리 에 저장할 수 있다.
Page 142 7.4 측정 데이터 저장 HIOKI (NEXT SCR) 키를 누르면 저장/프린트 항목 설정 화면이 나타난다. NEXT 고조파 측정 데이터 출력을 하기 위해서 고조파 측정 상세 설정 화면을 보고 설정한다. ❖ 5.4 Save/Print 항목 설정화면 설정 (SAVE, PRINT ITEMS) (page 79) MEASURE 키를...
Page 143 7.5 화면복사 HIOKI 화면 복사 화면을 복사한 파일을 PC 카드 또는 내부 메모리에 저장한다. SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 데이터 출력 설정 화면이 나타난다. " DISPLAY COPY ." 까지 커서를 이동한다. 기능 키를 사용하여 화면을 복사한다.
Page 144 7.5 화면 복사 HIOKI...
Page 145: 9442 Printer (Option)
HIOKI 프린터 사용 • 계측기와 프린터의 손상을 막기 위해서 전원을 킨 상태에서 연결하거나 해제 시키지 마십시오. • 가능한 습기가 많은 곳이나 온도가 높은 곳에서 보관하지 마십시오. 프린터의 수명이 짧아집니다. 이 계측기는 9442 프린터를 사용하여 화면과 측정데이터를 RS-232C 인터페이스와 연결하여 프린터 할 수...
Page 146 8.1 프린터 연결 HIOKI 프린터 연결 9442 PRINTER 와 3169-20/21 연결방법 연결케이블: 9721 RS-232C CABLE 9443-03 AC ADAPTER 9443-02/03 아답터를 9442 프린터에 연결한다. 9721 RS-232C 케이블을 사용하여 프린터와 3169-20/21 전력계와 연결한다. 9721 RS-232C CABLE 전원을 켠다 계측기와 프린터의 전원을 켠다.
Page 147 Disabled ter backup Character type Ordinary Special φ Zero font Japanese - International Character Set The 3169-20/21 automatically turns off the printing-mode switch (condensed printing). (3) Software DIP SW3 Switch No. Setting Function Data bit length 8 bits 7 bits...
Page 148 8.2 프린터 설정 HIOKI 프린터 설정 8.2.1 RS-232C 에 연결된 계측기 설정 방법 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 데이터 출력 설정 화면이 나타난다. " RS CONNECTION ." 까지 커서를 이동한다. (PRINTER) 키를 누르면 RS-232C 와 프린터를...
Page 149 8.2 프린터 설정 HIOKI 8.2.2 RS-232C 설정 SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. " RS-232C ." 까지 커서를 이동한다. 기능 키에 의한 설정 Setting Item Presets BAUD RATE 9600 bps...
Page 150 8.3 프린터에 의한 측정 데이터의 자동출력 HIOKI 8.3 프린터에 의한 측정 데이터의 자동출력 SET UP 키를 누르면 설정 화면이 나타난다. ❖ 8.2 프린터 설정 (page 140) NEXT (NEXT SCR) 키를 누르면 프린터 설정 화면이 나타난다. 적산측정시 start/stop 방법과 인터벌 설정.
Page 151 8.3 프린터에 의한 측정 데이터의 자동출력 HIOKI (NEXT SCR) 키를 누르면 save/print 설정 화면이 나타난다. NEXT 각각의 항목은 프린터 출력 ❖ 5.4 Save/Print 항목 설정 화면 설정 (SAVE, PRINT ITEMS) (page 79) MEASURE 키를 누르면 측정 화면이 나타난다. START/STOP 키를 누르면 적산을 할 수 있으며, 측정데이터를...
Page 152 8.4 프린터에 의한 화면 복사 HIOKI 프린터에 의한 화면 복사 SET UP 를 누르면 설정 화면이 나타난다. ❖ 8.2 프린터 설정 (page 140) NEXT (NEXT SCR) 키를 누르면 데이터 출력 설정 화면이 나타난다. " DISPLAY COPY ." 까지 커서를 이동한다.
Page 153 HIOKI 컴퓨터를 이용한 계측기 사용방법 3169-20/21 은 RS-232C 표준 장비이다. RS-232C 인터페이스를 사용하여 측정데이터를 PC상에서 가공 할 수 있다. 이번 장에서는 3169-20/21와 PC와 연결방법을 상세히 설명 하였다. 통신 방법과 RS-232C 의 연결 방법은 메뉴얼을 보기 바란다. (CD-R version). RS-232C 인터페이스를 사용하여 통신하려면...
Page 154 9.1 RS-232C 연결 HIOKI RS-232C 연결 • 감전사고를 방지하기 위해서 RS-232C 케이블을 연결하기 전에 전원을 끈 상태인지 확인 후에 연결합니다. • 연결 하기 전에 전원을 OFF 해야 한다. • 전원을 켠 상태에서 케이블을 연결하지 마십시오. 계측기에 손상을 입을 수 있습니다.
Page 155 9.1 RS-232C 연결 HIOKI PC 와 3169-20/21 연결 3169-20/21 와 PC를 연결하기 위해서 9612 RS-232C 케이블이 필요하다. 전원을 끈 상태에서 3169-20/21과 PC를 연결한다. 9612 RS-232C 케이블을 사용하여 3169-20/21 과 PC를 연결합니다. 9612 RS-232C CABLE (cross cable) CCITT Functions Signal Name Circuit No.
Page 156 9.2 RS-232C 연결 HIOKI RS-232C 연결 RS-232C 설정. 3169-20/21 와 PC의 통신을 위해서 3169-20/21은 PC와 같은 RS-232C 설정이 필요하다. SET UP 키를 누르면 설정 화면이 나타난다. NEXT (NEXT SCR) 키를 누르면 데이터 출력 설정 화면이 나타난다. " RS CONNECTION ." 까지 커서를 이동한다.
Page 157 9.2 Setting the RS-232C HIOKI NEXT (NEXT SCR) 키를 누르면 시스템 설정 화면이 나타난다. 커서를 움직여서 RS-232C 설정을 변경한다. 아래는 RS-232C 설정 항목. Setting Item Presets BAUD RATE 2400, 9600, 19200, 38400 bps TERMINATOR CR+LF, CR FLOW CONTROL OFF, XON/XOFF, RTS/CTS, Both •...
Page 158 9.2 RS-232C 설정 HIOKI...
Page 159 10.1 외부 입/출력 단자 사용 HIOKI 외부 입/출력 단자 사용 외부 입/출력 단자를 사용하여 0/5-V 논리 신호 또는 쇼트/오픈 접촉 신호를 컨트롤 할 수 있다. 접속시 옵션인 9440 케이블을 사용해야 한다. 10.1 외부 입/출력 단자 사용 외부 입/출력 단자 사용...
Page 160: Input Terminal
Quick Start Manual 10.2 외부 입/출력 단자의 기능 HIOKI 10.2 외부 입/출력 단자의 기능 3169-20/21 보호하기 위해서, -0.5 V to +5.5 V 보다 큰 과도한 전압을 입력단자에 입력하지 마십시오. • 노이즈 신호를 입력하면 외부 I/O 기능은 올바르게 작동하지 않을 수 있습니다.
Page 161 600 ms or more 5 V (open) 0 V (short) Stop Start 3169-20/21 측정시자가 신호가 입력되어 멈출 때 까지 거의 600 ms 정도의 시간이 걸립니다. (2) 중간에 데이터 저장 측정된 데이터를 메뉴얼로 PC card 또는 내부메모리에 측정 중 중간에 저장 할 수 있다.
Page 162 3169-20/21의 적산측정시 출력 상태가 표시 된다. 시간 계열 측정시: 쇼트 (low level) 적산 측정시와 다른 상태: 오픈 (high level) • 3169-20/21 측정 상태를 눈여겨 보면, 시간 계열과 다른 상태로써 다루어 진다. • 신호의 지연 시간은 거의 600 ms. 출력 신호: Open-collector output (전압출력)
Page 163: Master-Slave Connection
10.3 3169-20/21 다기기 제어 HIOKI 10.3 3169-20/21 다기기 제어 많은 수의 3169-20/21를 제어 할 때, 외부 I/O 단자를 이용하여 적산측정을 시작하거나 멈출 수 있다. Control Parallel 3169 No.1 3169 No.2 3169 No.3 제어 신호 Master-Slave Connection Master unit Slave unit 1 Slave unit 2 마스터...
Page 164 Quick Start Manual 10.3 3169-20/21 다기기 제어 HIOKI...
Page 165 해제 하지 말아야 한다. (D/A 출력은 전압 입력과 전류 입력으로부터 절연되어 있어야 한다.) • 4개의 출력 채널을 사용한다. 채널이 서로 절연 되어 있는 상태에서 실행 시켜야 한다. • 옵션인 9441 연결 케이블을 사용한다. • 3169-20/21 보호하기 위해서, 쇼트 회로에 출력 단자 또는 입력 전압을 사용해서는 안됩니다.
Page 166 11.1 D/A 출력 단자 연결 HIOKI D/A 출력 단자 연결 9441 연결 케이블을 사용하여 D/A 출력 단자에 연결한다, 연결시 안내 홈에 맞쳐서 연결한다 (커넥터는 기기에 고정되어 있다). 연결 케이블을 제거하려면 프라스틱 부분을 잡고 제거해야 한다. 9441 연결 케이블 Pin No.
Page 167 11.2 D/A 출력 설정 HIOKI 11.2 D/A 출력 설정 11.2.1 D/A 출력 항목 설정 SET UP 키를 누르면 설정 화면이 나타난다. (NEXT SCR) 키를 누르면 D/A 출력 설정 화면이 나타난다. NEXT 아이템을 변경하려면 커서를 이동한다. (change) 키를 누르면 선택 창이 나타난다.
Page 168 11.2 D/A 출력 설정 HIOKI *: Selection List Item Order Magnification Power Voltage (U1,U2,U3,Uave) Current (I1,I2,I3,I4,Iave) Power (P,Q,S) Power factor (PF) Frequency (f) Integrated power (WP+,WP-, WQ+,WQ-) Harmonic level Voltage (U1,U2,U3) 1 to 40 1,10,100 Current (I1,I2,I3,I4) Power (P) Harmonic...
Page 169 11.2 D/A 출력 설정 HIOKI 11.2.2 적산 전력 비율 설정 D/A 출력 단자로 부터 적산 전력 비율값을 설정하려면 출력 비율은 적선 전력의 스케일과 관계는 DC ±5 V 정도 이다. 적산 출력 비율은 커스를 사용하여 선택한다. SET UP 키를 누르면 설정 화면이 나타난다.
Page 170 11.3 출력의 응답 HIOKI 11.3 출력의 응답 3169-20/21 매 사이클 마다 계속 계산을 수행 합니다. (그러나, 고조파 측정및 계산은 매 16 사이클 후에 수행 합니다. D/A 출력은 또한 이런 사이클을 수정합니다. 따라서, 이 출력값은 전류가 침투하여 파형입력 변화를 반영합니다. 보통 측정 데이터...
Page 171 11.3 출력의 응답 HIOKI 고조파 측정 데이터 출력은 매 16 사이클에 수정된다.(50 Hz: approx. 320 msec; 60 Hz: approx. 270 msec). 계산 기간(1 cycle) 16 cycles 16 cycles 16 cycles Input D/A output 시간...
Page 172 11.4 출력 파형 HIOKI 11.4 출력 파형 출력 파형의 포멧은 D/A 출력 항목에 달려 있다. 아래의 예를 보자. • over-range 발생이 플러스 이면, D/A 단자 출력은 6.6V정도이다. 마이너스 이면 출력은 -6.6V 정도이다. • 적산 전력 측정이 계속 해서 증가하면, 전체 범위로 설정시...
Page 173 11.4 출력 파형 HIOKI 3.5 V 주파수 * 유효전력은 5 kW씩 증가한다. 경과시간 적산 측정 시작. * kvarh의 단위는 완전한 반동적인 힘을 위해 사용된다. Inflow Inflow Outflow Outflow Harmonic Power Level Harmonic Power Level (magnification: 10) (magnification: 1)
Page 174 11.4 출력 파형 HIOKI Inflow Inflow Outflow Outflow Harmonic Power Content Harmonic Power Level (magnification: 100) (magnification: 1) Inflow Outflow Inflow Outflow Harmonic Power Content Harmonic Power Percentage Content (magnification: 100) (magnification: 10) LEAD Outflow Inflow Outflow Harmonic Voltage (Current) Phase Angles...
Page 175 11.4 출력 파형 HIOKI Regeneration Consumption Total Harmonic Distortion Factor Total Power Value (THD-F, THD-R) • 고조파 전압, 전류 레벨, 전압과 전류 내용은 부정수로 출력되지는 않는다. • 고조파 전압과 전류 상각은 PLL 동시 소스 ,U1 을 기초로한 상을 기초로 한다.
Page 176 11.4 출력 파형 HIOKI...
Page 177 HIOKI 전원 정전시 이벤트 3169-20/21의 전원이 나가면 측정시 다양한 이벤트가 발생한다. 이런 이유로 측정이 멈추추더라도 3169-20/21은 측정데이터와 설정데이터를 정전 전으로 백업 한다. (1) Clock 계속 작동함. (2) Settings 모든 설정값이 설정 (3) 측정 데이터 최대, 최소, 평균값과 전산 전력을 측정값이 정전시 남아있다.
Page 178 HIOKI (4) 리셋 후의 작동 3169-20/21 준비상태에서의 정전 • 적산 측정 전에 계측기를 리셋하면 계측기는 준비 상태로 되돌아 간다. 적산 측정시 시작 시간을 설정한다. • 적산 측정 후에 계측기를 리셋하면 측정 시작 시간은, 계측기 적산 측정을 곧 시작 할 수 있다.
Page 179 HIOKI 제품사 양 아래에 나타난 것은 3169-20/21 클램프 전력계에 대한 사양이다. 환경과 안전에 관한 제품사양 작동환경 내부(실내), < 2000 m ASL (6562-ft.) -10°C to 50°C (-14°F to 122°F), 80% RH or less (no condensation) 기억 온도및 습도 동작 온도및 습도...
Page 180: Input Specifications
HIOKI Input Specifications Measurement line type Single-phase 2-wire (1P2W), single-phase 3-wire (1P3W), three-phase 3-wire (3P3W2M,3P3W3M) or three-phase 4-wire (3P4W,3P4W4I) Number of circuits to be 4 circuits (1P2W), 2 circuits (1P3W,3P3W2M), 1 circuit (3P3W3M,3P4W,3P4W4I) The voltage is the same. measured Frequency of the mea-...
Page 181 HIOKI Miscellaneous Measurement Items Voltage/Current Measurement Measurement method True RMS type Measurement range Voltage: 150.00/300.00/600.00 V Current: When the 9669 (0.5 mV/A) is used: 100.00/200.00/1.0000 kA When the 9661 (1 mV/A) is used: 5.0000/10.000/50.000/100.00/ 500.00 A When the 9660 (1 mV/A) is used: 5.0000/10.000/50.000/100.00 A When the 9667 5000 A range (0.1 mV/A) is used: 5.0000 kA...
Page 182 HIOKI Apparent Power Measurement Measurement range Depends on the voltage x current range combination. ± Measurement accuracy Each calculation result 1dgt. Polarity display No symbol Power Factor Measurement Measurement range -1.0000 (lead) to 0.0000 to +1.0000 (lag) Measurement accuracy ±1 dgt. for calculations derived from the various measurement values.
Page 183 HIOKI Harmonic Measurement Analysis rate Once/16 cycles Analysis item Harmonic level: Level of each order of harmonic for voltage, current, and power Harmonic content: The content of each order of harmonic for voltage, current, and power Harmonic phase angle: Phase angle of each order of harmonic for voltage, current, and power...
Page 184 HIOKI Settings File name The file name is set by the user (using up to 8 half-size letters and numbers). If the file name is not set by the user, the instrument sets a file name automatically. Device to be connected...
Page 185: External Interface Specifications
HIOKI Conditions of Guaranteed Accuracy Conditions of Warmup time of more than 30 minutes, input of a sine wave, power factor = 1, and PLL synchronization Guaranteed Accuracy Temperature and 23°C ± 5°C(73°F± 9°F), 80% RH or less humidity for...
Page 186 HIOKI D/A Output (3169-21 only) Number of output 4 channels channels ± Output level 5 V/f.s. Resolution Polarity + 11 bits Output accuracy Measurement accuracy ±0.2% f.s. ±0.02% f.s./ or less Temperature coefficient °C Ω Ω Ω Ω ± Output resistance...
Page 187: Accessories And Options
HIOKI Accessories and Options Accessories 9438-03 VOLTAGE CORD Power cord Instruction manual (Booklet and CD-R) Quick start manual (Booklet) RS-232C instruction manual (CD-R) Input cord label 9441 CONNECTION CABLE (3169-21 only) Options 9660 CLAMP ON SENSOR (100 A rms rating)
Page 188 13.1 공식 HIOKI 13.1 공 식 순시값 공식 Wiring Single-phase 2-wire Single-phase Three-phase 3-wire Three-phase 3-wire 4-wire setting 1P2W 1P3W 3P3W2M 3P3W3M 3P4W,3P4W4I Item Voltage [Vrms] – ∑ ---- - -------------- - ------------------------ - Current [Arms] – (3P4W4I only) ∑...
Page 189 "+" 는 소비 이며 "-" 는 재생을 가르킨다. • S <| P | 측정 에러로 인해서 불균형, 다른 요소, 3169-20/21 프로세스 데이타는 S =| P |, Q =0, PF=1 이 있다. • S =0, 계측기 자료처리는 PF = over 이다.
Page 190 13.1 공식 HIOKI Processing Total up to the 40th th harmonic Item Total har- ∑ monic dis- tortion-F X100 (%) ------------------------------ - THD-F ∑ ---------------------------- - X100 (%) Total har- ∑ monic dis- tortion-R ------------------------------ - X100 (%) THD-R ∑...
Page 191 13.1 공식 HIOKI Wiring Single-phase 2-wire Single-phase Three-phase 3-wire Three-phase 3-wire 4-wire Item 1P2W 1P3W 3P3W2M 3P3W3M 3P4W,3P4W4I Apparent The reactive-power-meter power method is used. [VA] The reactive-power-meter method is not used. -------- Power The reactive-power-meter phase method is used.
Page 192 13.2 클램프 센서의 정확도의 레인지 조정 HIOKI 13.2 클램프 센서의 정확도의 레인지 조정 전력레인지 조정 (9660 또는 9661 사용시) Current Voltage Wiring 5.0000 A 10.000 A 50.000 A 100.00 A 500.00 A 150.00 V 1P2W 750.00 W 1.5000 kW 7.5000 kW 15.000 kW...
Page 193 13.2 클램프 센서의 정확도의 레인지 조정 HIOKI 전력 레인지 조정 (9669 사용시) Current Voltage Wiring 9669 CLAMP ON SENSOR 100.00 A 200.00 A 1.0000 kA 150.00 V 1P2W 15.000 kW 30.000 kW 150.00 kW 1P3W 30.000 kW 60.000 kW 300.00 kW...
Page 194 13.2 클램프 센서의 정확도의 레인지 조정 HIOKI 전력 레인지 조정 (9667 사용시) Current 9667 FLEXIBLE CLAMP ON SENSOR Voltage Wiring 500 A range 5000 A range 500.00 A 5.0000 kA 150.00 V 1P2W 75.000 kW 750.00 kW 1P3W 150.00 kW 1.5000 MW...
Page 195 14.1 청소 및 기억 HIOKI 유지보수 및 서비스 14.1 청소 및 기억 청소 • 제품을 깨끗하게 하기위해, 온화한 세제로 축축하게 하여 부드러운 천으로 닦아준다. 벤젠,알코올,아세톤,케톤,가솔린 같은 용매를 결코 사용하지 않는다. 그것들은 케이스를 변색 또는 탈색되게 합니다. • LCD 화면은 부드럽고 건조한 천으로 닦습니다.
Page 196: Troubleshooting
• 고장 발생시 저희에게 연락하기전에 "Troubleshooting" 을 꼭 읽어보시기 바랍니다. • 제품을 주의깊게 살펴야한다. 선적시 제품에 손상을 입힐 수가 있습니다. 그리고, 빠진 부속품이 없는지 꼭 살펴보아야 한다. HIOKI는 선적시 발생한 제품에 대한 손상은 책임을 지지 않습니다. Troubleshooting 아래의 동작 상태를 보고, 한개식 체크해 보시기 바랍니다.
Page 197: System Reset
14.2 고장 및 서비스 HIOKI System Reset SET UP 키를 누른 상태에서 파워키를 껐다 키면 시스템이 리셋된다. 시스템 리셋은 3169-20/21 모든 세팅 값을 기본값으로 되돌린다. (시간은 제외)
Page 198 14.3 계측기 배치 HIOKI 14.3 계측기 배치 계측기에는 시스템 백업용 리튬 배터리가 있습니다. • 리튬 배터리를 제거하기 전에 파워코드를 제거하고 전원을 꺼야 한다. • 폭발 사고를 피하기 위해서, 쇼트 회로를 구성하지 말고, 배터리를 꼭 태워야 한다. • 계측기 보호 기능이 손상된다면, 다름...
Page 199 14.3 계측기 배치 HIOKI 리튬 배터리 제거 수리 도구: 밑바닥 커버 • 필립스 나사 드라이버 1 • 전선 절단기 • 육각렌치 3169-20/21 전원을 꺼라 네개의 나사를 돌려서 계측기 밑커버를 제거하라. 우측을 걷어 올리고 윗커버를 제거해야 한다. 한개의 나사를 제거하고, 회로보드에서 키를 제거하라.
Page 200 14.3 Instrument Disposal HIOKI...
Page 201 HIOKI Appendix Power Measurement by the 2 Power-Meter Method and U3/I3 Measurement Theory (3P3W2M mode) → Thrre-phase Three-phase 3-wire Power-supply side 3-wire Load side Neutral point → → The figure above shows an artificial circuit of a three-phase 3-wire line. In the figure, represent the vectors of line to line voltage;...
Page 202 (when the reactive- power-meter method is not used). In the 3P3W2M mode of the 3169-20/21, the phase-T current of the three-phase line is input to I2 of each circuit. On the display, the current measurement of phase T is shown as I2, and the cal-...
Page 203: Headers Of Output Data
HIOKI Headers of Output Data Instantaneous-Value Data (Normal Measurement) Classification Data Header Contents Unit Date and Time DATE Data-output date, yyyy/m/d TIME Data-output time, h:mm:ss ETIME Elapsed time, hhhhh:mm:ss Information STATUS 10-bit data showing various pieces of status information Voltage...
Page 204 Quick Start Manual HIOKI Classification Data Header Contents Unit Demand Integrated power within interval WP+_INTVL[Wh]_1 to WP+_INTVL[Wh]_4 Integrated active power (consumption), Circuit 1-4 WP-_INTVL[Wh]_1 to WP-_INTVL[Wh]_4 Integrated active power (regeneration), Circuit 1-4 WQ+_INTVL[varh]_1 to WQ+_INTVL[varh]_4 Integrated reactive power (lag), varh...
Page 205 HIOKI Instantaneous-Value Data (Harmonic Measurement) Classification Data Header Contents Unit Harmonic U1(n)_INST[V] nth harmonic voltage (U1) Level U2(n)_INST[V] nth harmonic voltage (U2) U3(n)_INST[V] nth harmonic voltage (U3) I1(n)_INST[A]_1 to I1(n)_INST[A]_4 nth harmonic current (I1) RMS Circuit 1-4 I2(n)_INST[A]_1 to I2(n)_INST[A]_2...
Page 206 Quick Start Manual HIOKI Classification Data Header Contents Unit THD-F THDF_U1_INST[%] Voltage (U1) Total harmonic (Selected) distortion (THD-F) THDF_U2_INST[%] Voltage (U2) Total harmonic distortion (THD-F) THDF_U3_INST[%] Voltage (U3) Total harmonic distortion (THD-F) THDF_I1_INST[%]_1 to THDF_I1_INST[%]_4 Current (I1) Total harmonic dis-...
Page 207 HIOKI Harmonic Phase Angles The harmonic voltage phase angle and harmonic current phase angle are the standard for the PLL source phase (for input based on PLL when U1 is selected on this device) fundamental wave component. The differences in phase of each harmonic order component and the phase of the fundamental wave component is expressed as an angle (°) and - indicates a LAG, whereas + indicates a LEAD.
Page 208 Quick Start Manual HIOKI Reactive-Power-Meter Method ON Harmonic-power phase angle [°] φ=tan Both active power and reactive power have polarities, and the results are expressed by "0 to ± ". This enables identification of ° inflow and outflow and lag (-) and lead (+).
Page 209 Index HIOKI Index Numerics D/A output terminal ....21, 157 Data output setting screen ....68 2-power-meter method ....193 Deleting a file .........126 Demand ........81, 104 Display ........113, 114 Display average times ......62 Accuracy by clamp-on sensor Dynamic range overflow warning ..54...
Page 210 Index HIOKI ID No..........91 Order ..........84, 87 Indicators ......... 24 Output Waveform ......164 Input cord label ........ 31 Over range ........54 Instantaneous values ....... 95 Instantaneous values ....... 97 Instantaneous values ....80, 82 PC Card ......21, 117, 121 Integrated power ......
Page 211 Index HIOKI System setting screen ..... 85 Terminator ........88 ..........86 THD-F ..........86 THD-R ..........86 Timer..........71 Total harmonic distortion ....86 Version ..........94 Voltage cords ......27, 48 Voltage cords ........28 Voltage input terminals ....
Page 212 Index HIOKI...
Page 215 HIOKI 3169-20/21 CLAMP ON POWER HiTESTER Instruction Manual Publication date: July 2002 Edition 1 Edited and published by HIOKI E.E. CORPORATION Technical Support Section All inquiries to Sales and Marketing International Department 81 Koizumi, Ueda, Nagano, 386-1192, Japan TEL: +81-268-28-0562 / FAX: +81-268-28-0568 E-mail: os-com@hioki.co.jp...
Page 216 HEAD OFFICE 81 Koizumi, Ueda, Nagano 386-1192, Japan TEL +81-268-28-0562 / FAX +81-268-28-0568 E-mail: os-com@hioki.co.jp HIOKI USA CORPORATION 6 Corporate Drive, Cranbury, NJ 08512, USA TEL +1-609-409-9109 / FAX +1-609-409-9108 3169A981-00 02-07H Printed on recycled paper...

This manual is also suitable for:

3169-21

Hioki 3169-20 Instruction Manual

Quick Links

Need help?

Questions and answers

Related Manuals for Hioki 3169-20

Summary of Contents for Hioki 3169-20

This manual is also suitable for:

Table of Contents
