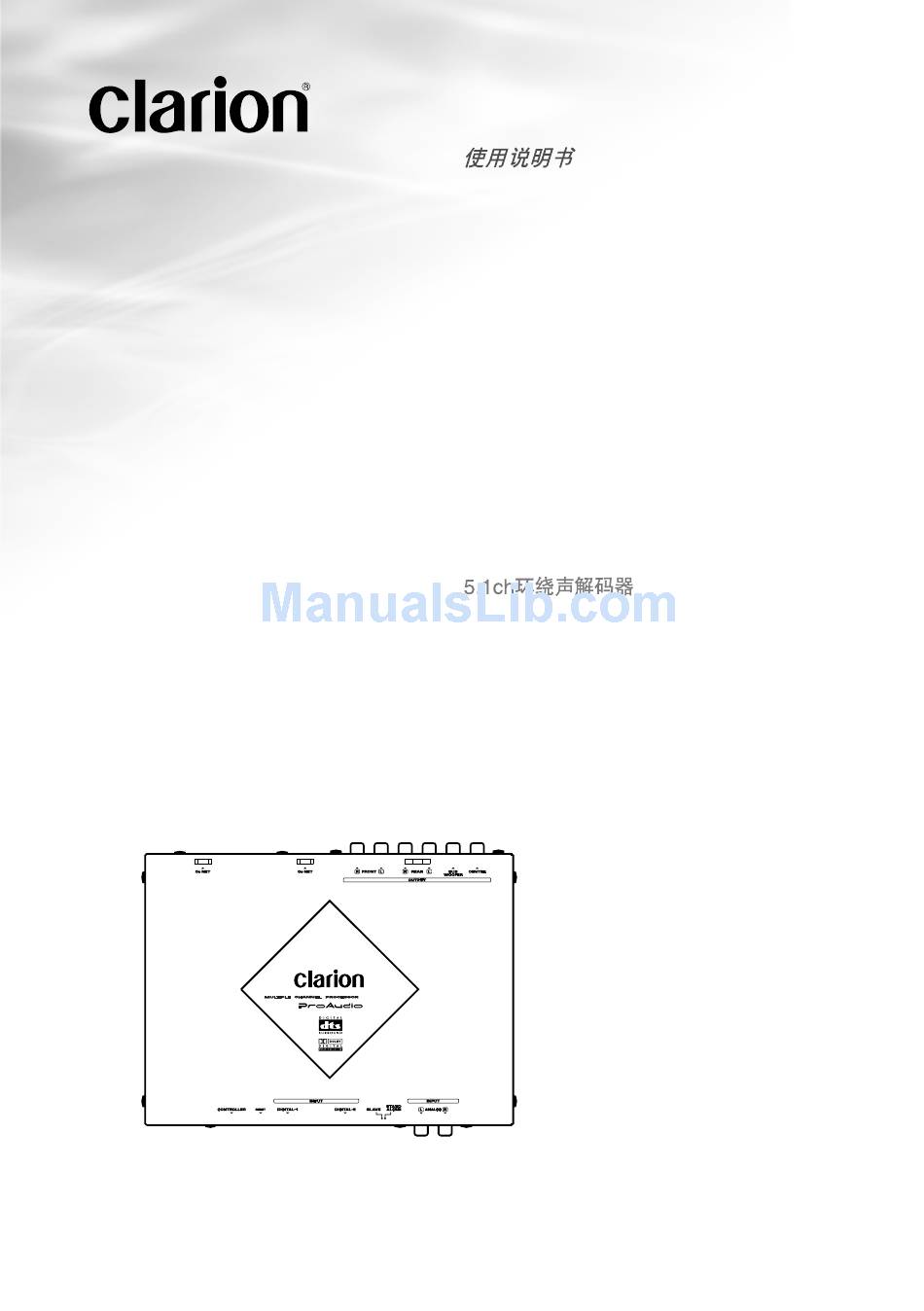

Owner's manual
Mode d'emploi
Manual de instrucciones
DVH940
5.1CH SURROUND DECODER
DÉCODEUR SURROUND 5.1 CANAUX
DECSCODIFICADOR DE 5.1CH SURROUND
DVH940
•
•
•

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DVH940N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Clarion DVH940N

Summary of Contents for Clarion DVH940N

  • Page 1 Owner’s manual Mode d’emploi Manual de instrucciones DVH940 5.1CH SURROUND DECODER DÉCODEUR SURROUND 5.1 CANAUX DECSCODIFICADOR DE 5.1CH SURROUND DVH940 • • •...

  • Page 2: Table Of Contents

    ∗ Check the contents of the enclosed warranty card and keep it carefully with this manual. ∗ The DVH940 can be operated by the CeNET-compatible Clarion Center Units. These operating instructions note functions which change as the result of connecting the DVH940 to one of the above components.

  • Page 3: Features

    2. FEATURES ■ Onboard DTS/Dolby Digital/Pro Logic II Decoder • Independent playback of DVD video surround format DTS, Dolby Digital 5.1ch. • Utilizes Pro Logic II with advanced digital matrix technology for 5.1 channel decoding of 2- channel CD and radio. ■...

  • Page 4: Specifications

    3. SPECIFICATIONS Digital/Analog Processing Section Frequency response: 20 Hz - 44 kHz (Linear PCM 96 kHz) S/N ratio: 95 dB or more (IHF-A, sound-field effects OFF) Separation: 80 dB or more (with digital input) Total harmonic distortion: 0.01% or less (with digital input) Analog output / impedance: 4 V / 330 Ω...

  • Page 5: Confirm Before Operation

    4. CONFIRM BEFORE OPERATION This component does not operate independently as an stand-alone unit and must be used in conjunction with an operational Clarion Source Unit (CeNET supported), or a 5.1 CH surround decoder control unit (DVC920). See section “8. SYSTEM EXPANSION” (P. 14) for details regarding other compatible components.
  • Page 6 ■ Speaker System • To get maximum enjoyment from the sound-field functions of this component, the use of a 5.1ch speaker system is recommended. To demonstrate optimum audio response, modify the adjust mode’s default settings for “SP-SEL,” “FILTER,” “SP-GAIN,” and “DELAY” in accordance with the composition of your speaker system (see P.8-10).

  • Page 7: Operations

    SEL] has been used to set center speakers and rear (surround) speakers to [OFF]. • Sound is produced from the center speaker only when either Dolby Pro Logic II mode, or DSF mode is set to ON (2-channel source playback).

  • Page 8: Setting Acoustic Features

    [THRGH] (no filter). • The initial value of [CENTER HPF], [SUB-W LPF] is [120 Hz] • A speaker that was turned off in the Section “Turning speakers on or off (SP-SEL)” is not displayed. 1. Press and hold the [ADJ] button for 1 second or longer to enter adjust mode.
  • Page 9 Use the built-in test tone function of the unit to adjust the speaker output level to the same level. • The initial value is [0 dB]. • A speaker that was turned off in the Section “Turning speakers on or off (SP-SEL)” is not displayed.
  • Page 10 Setting to the value 0 will produce the center sound with the center speaker. Setting to the value 7 will distribute the center sound to the front speaker L/R as the existing stereo sound does. • The initial value is [3].

  • Page 11: Wiring Techniques

    RCA pin cable. 4 Sub-woofer RCA output connectors Connect to external power amplifier using RCA pin cable. 5 Center speaker RCA output connectors Connect to external power amplifier using RCA pin cable. 6 Digital input connector Connect to DVD/CD changer using optical digital cable (sold separately or included).

  • Page 12: How To Wire This Unit

    How to Wire This Unit Perform the settings and connections in the order indicated by the drawing below. CeNET Cable • To connect a CeNET cable, hold it with the connector facing as shown, and insert securely. • When disconnecting a CeNET cable, grasp the slide cap and squeeze gently.

  • Page 13: Installation

    7. INSTALLATION Installation Precautions CAUTION! • Install correctly, using only the screws supplied as accessories. Using other screws may result in damage or injury. Installation Example (for installation beneath seat) 1. Use the supplied screws (M4x8) to attach the accessory mounting bracket to the sides of the unit. •...

  • Page 14: System Expansion

    SLAVE ALONE DVH940 RCA pin cable (sold separately) Speaker wire RCA pin cable (furnished) Front speakers RCA pin cable (furnished with center speaker) Monitor 1-DIN Center Unit 4CH power amplifier Rear speakers Powered center speaker Built-in amplifier Amplifier Powered sub-woofer...
  • Page 15 STAND SLAVE ALONE Monitor 1-DIN Center Unit (DXZ935) RCA pin cable 4CH power amplifier (sold separately) Speaker wire Front speakers RCA pin cable (furnished with center speaker) Powered center speaker Powered sub-woofer Rear speakers Built-in amplifier Amplifier Built-in amplifier DVH940...

  • Page 16: In Case Of Difficulty

    5.1ch surround decoder Either choose one of the Dolby Pro Logic II modes, or set DSF effect to ON (see P. 7). Set center speaker (SP-SEL) to ON (see P. 8) Measure [RESET] switch...
  • Page 17 Owner’s manual Mode d’emploi Manual de instrucciones DVH940 5.1CH SURROUND DECODER DÉCODEUR SURROUND 5.1 CANAUX DECSCODIFICADOR DE 5.1CH SURROUND DVH940 • • •...

  • Page 18: Precautions

    ∗ Vérifiez le contenu de la carte de garantie jointe et conservez-la précieusement avec ce manuel. ∗ Le DVH940 peut être contrôlé par les unités centrales Clarion, compatibles CeNET. Ce mode d’emploi signale les fonctions qui changent du fait de la connexion du DVH940 à un des composants ci-dessus.

  • Page 19: Dolby Pro Logic Ii

    2. CARACTÉRISTIQUES ■ Décodeur DTS / Dolby Digital / Pro Logic II à bord • Lecture indépendante de DVD vidéo format surround DTS, Dolby Digital 5.1 canaux. • Utilisation du Pro Logic II avec technologie à matrice numérique avancée pour décodage 5.1 canaux de CD et radio 2 canaux.

  • Page 20: Spécifications

    3. SPÉCIFICATIONS Section de traitement Numérique/ Analogique Réponse de fréquence: 20 Hz - 44 kHz (PCM linéaire, 96 kHz) Rapport Signal/Bruit: 95 dB ou plus (IHF-A, Effets de champ sonore: OFF) Séparation: 80 dB ou plus (avec entrée numérique) Distorsion harmonique totale: 0,01% ou moins (avec entrée numérique) Sortie / impédance analogique: 4 V / 330 ohms (sortie 6 canaux)

  • Page 21: Vérifications Avant La Mise En Marche

    4. VÉRIFICATIONS AVANT LA MISE EN MARCHE Ce composant n’est pas conçu pour un fonctionnement autonome et il doit être associé à une unité source Clarion opérationnelle (supportée CeNET) ou un module de commande surround 5.1 canaux (DVC920). Consultez le chapitre “8. EXPANSION DU SYSTÈME” (page 29) où vous trouverez des détails sur les autres composants compatibles.
  • Page 22 ■ Système de haut-parleurs • Pour obtenir une satisfaction maximale des fonctions de champ sonore de ce composant, l’emploi d’un système de haut-parleurs à 5.1 canaux est recommandé. Pour bénéficier d’une réponse audio optimale, modifiez les paramètres par défaut du mode de réglage pour “SP- SEL”, “FILTER”, “SP-GAIN”...

  • Page 23: Fonctionnement

    5. FONCTIONNEMENT Démarches (DXZ745MP) Sélection du menu Dolby Pro Logic II A propos du mode Dolby Pro Logic II • Le réglage initial est [PL II OFF]. ■ Mode MUSIC • Convient aux CD et autres sources stéréo. ■ Mode MATRIX •...

  • Page 24: Réglage Des Caractéristiques Acoustiques

    Démarches (DXZ745MP) ● FREQ: Pour sélectionner la fréquence des bandes 1 à 3. • La plage de réglage va de 20 Hz à 20 kHz. ● Q: Pour régler la courbe Q. • Les grands chiffres fournissent une courbe de caractéristiques Q plus aiguë, tandis que la courbe est plus douce avec les petits chiffres.
  • Page 25 Réglage des caractéristiques acoustiques 1. Appuyez pendant plus d’une seconde sur la touche [ADJ] pour passer au mode de réglage. 2. Appuyez sur la touche [a] ou [d] pour passer à l’affichage [FILTER E]. 3. Appuyez sur la touche [ENT] pour afficher la rubrique à...
  • Page 26 Réglage des fonctions du Dolby Digital (Dolby D) ● Fonction de compression de la plage dynamique (D-RANGE): Cette fonction comprime la plage dynamique du Dolby Digital de manière à soutenir les sons à faible niveau, comme la voix d’un acteur, et à réduire les volumes sonores élevés.

  • Page 27: Méthode De Câblage

    6. MÉTHODE DE CÂBLAGE Nom des pièces Sélecteur [STAND-ALONE/SLAVE] (autonome / asservi) * Le réglage par défaut est la position SLAVE (asservi). SLAVE 1 Connecteurs CeNET Raccordez à l’unité centrale au moyen du câble CeNET. 2 Connecteurs de sortie RCA avant Raccordez à...

  • Page 28: Câblage De Cette Unité

    Câblage de cette unité Effectuez les réglages et les connexions dans l’ordre indiqué sur le schéma ci-dessous. Câble CeNET • Pour brancher le câble CeNET, tenez-le en dirigeant son connecteur comme illustré et insérez-le à fond. • Pour débrancher le câble CeNET, saisissez le capuchon coulissant et pincez-le doucement.

  • Page 29: Installation

    7. INSTALLATION Précautions à l’installation ATTENTION ! • Effectuez correctement l’installation en utilisant seulement les vis fournies comme accessoires, car d’autres vis pourraient provoquer des blessures ou des dégâts. Exemple d’installation (sous le siège) 1. Utilisez les vis fournies (M4x8) pour fixer les appliques de montage sur les flancs de l’appareil. •...

  • Page 30: Expansion Du Système

    8. EXPANSION DU SYSTÈME Pour un exemple des connexions du système autonome, consultez le mode d’emploi du DVC920. Câble vidéo RCA (jaune) (fourni avec le changeur DVD) Changeur DVD CeNET Gris Câble CeNET (fourni avec le composant à raccorder) Décodeur Surround 5.1 canaux Noir...
  • Page 31 Câble vidéo RCA (jaune) (fourni avec le changeur DVD) Changeur DVD CeNET Gris Câble CeNET (fourni avec le composant à raccorder) Décodeur Surround 5.1 canaux Noir Câble optique numérique DCA-005 (5 m) (fourni) DCA-008 (1,5 m) (vendu séparément) * Raccordez correctement selon la couleur des connecteurs.

  • Page 32: En Cas De Difficulté

    9. EN CAS DE DIFFICULTÉ Problème Rien ne se passe Mauvais fonctionnement du quand on appuie sur microprocesseur à cause du les touches. bruit, etc. La source reproduite est une Aucun son ne parvient du haut- source à 2 canaux, sans parleur central.
  • Page 33 DVH940...
  • Page 34 Owner’s manual Mode d’emploi Manual de instrucciones DVH940 5.1CH SURROUND DECODER DÉCODEUR SURROUND 5.1 CANAUX DECSCODIFICADOR DE 5.1CH SURROUND DVH940 • • •...

  • Page 35: Precauciones

    ∗ Compruebe el contenido de la tarjeta de garantía incluida y guarde la tarjeta junto este manual. ∗ El DVH940 puede operarse con las unidades centrales Clarion compatibles con CeNET. Este manual de instrucciones incluye las funciones que cambian al conectar el DVH940 a uno de los componentes arriba mencionados.

  • Page 36: Características

    2. CARACTERÍSTICAS ■ Descodificador interior para DTS/Dolby Digital/Dolby Pro Logic II • Reproducción independiente de sonido Surround de DVD Vídeo con formatos DTS y Dolby Digital 5.1ch. • Utiliza el sistema Pro Logic II con avanzada tecnología de matriz digital para descodificación de 5.1ch de fuentes de CD y radio de 2 canales.

  • Page 37: Especificaciones

    3. ESPECIFICACIONES Sección de procexsamiento digital/ analógico Respuesta en frecuencia: 20 Hz - 44 kHz (PCM lineal, 96 kHz) Relación de señal/ruido: 95 dB o más (IHF-A, efectos sonoros desactivados) Separación: 80 dB o más (con entrada digital) Distorsión armónica total: 0,01% o menos (con entrada digital) Salida analógica/impedancia: 4 V / 330 Ω...

  • Page 38: Confirmación Antes De Ponerlo En Funcionamiento

    4. CONFIRMACIÓN ANTES DE PONERLO EN FUNCIONAMIENTO Este componente no funciona por si solo como unidad independiente y debe utilizarse junto con una unidad fuente Clarion operativa (compatible con CeNET), o una unidad de control del decodificador surround de 5,1 canales (DVC920).
  • Page 39 ■ Sistema de altavoces • Para obtener el máximo disfrute de las funciones del campo sonoro de este componente, se recomienda emplear un sistema de altavoces 5.1ch. Para demostrar la óptima respuesta sonora, modifique los ajustes predeterminados del modo de ajuste para “SP-SEL”, “FILTER”, SP-GAIN”, y “DELAY”...

  • Page 40: Operaciones

    5. OPERACIONES Operaciones (DXZ745MP) Selección del menú de Dolby Pro Logic II Observación sobre el modo Dolby Pro Logic II • El ajuste predeterminado es [PL II OFF]. ■ Modo MUSIC • Es adecuado para discos CD y otras fuentes estéreo. ■...

  • Page 41: Ajuste De Las Características Acústicas

    Operaciones (DXZ745MP) ●Q: Ajuste la curva Q. • Los números mayores producen una curva de características Q más cerrada, y los números más pequeños producen características más suaves. Los ajustes se realizan dentro del margen de Q1 a Q20. ●GAIN: Ajusta el nivel de salida. •...
  • Page 42 Ajuste de las características acústicas 1. Presione el botón [ADJ] y manténgalo presionado durante 1 o más segundos para establecer el modo de ajuste. 2. Presione el botón [a] o [d] para cambiar a la visualización de [FILTER E]. 3. Presione el botón [ENT] para visualizar el elemento de ajuste.
  • Page 43 Ajuste de las funciones de Dolby Digital (Dolby D) ● Función de compresión del margen dinámico (D-RANGE): Esta función comprime el margen dinámico de Dolby Digital para mantener los sonidos de nivel bajo tales como las conversaciones de los actores, y suprimir los altos volúmenes del sonido.

  • Page 44: Técnicas De Conexión

    6. TÉCNICAS DE CONEXIÓN Nombre de las partes componentes Selector [STAND-ALONE/SLAVE] ∗ El ajuste predeterminado en fábrica es la posición SLAVE. SLAVE 1 Conectores CeNET Conéctelos con la unidad central empleando el cable CeNET. 2 Conectores de salida RCA delanteros Conéctelos a un amplificador de potencia externo empleando un cable con clavijas RCA.

  • Page 45: Conexión De Esta Unidad

    Conexión de esta unidad Efectúe los ajustes y las conexiones en el orden indicado en la ilustración siguiente. Cable CeNET • Para conectar un cable CeNET, tómelo por el conector mirando hacia abajo como se muestra, e insértelo con seguridad. •...

  • Page 46: Instalación

    7. INSTALACIÓN Precauciones para la instalación ¡PRECAUCIÓN! • Instálelo correctamente, empleando sólo los tornillos suministrados como accesorios. El empleo de otros torillos podría ocasionar daños o heridas. Ejemplo de instalación (para instalarlo debajo del asiento) 1. Emplee los tornillos suministrados (M4x8) para montar la ménsula de montaje accesoria a los lados de la unidad.

  • Page 47: Ampliación Del Sistema

    8. AMPLIACIÓN DEL SISTEMA Para ver un ejemplo de las conexiones del sistema independiente, consulte el Manual de instrucciones del DVC920. Cable de vídeo RCA (amarillo); (suministrado con el cambiador de DVD) Cambiador de DVD CeNET Gris Cable de CeNET (suministrado con el componente a conectarse) Descodificador 5.1ch Surround...
  • Page 48 Cable de vídeo RCA (amarillo); (suministrado con el cambiador de DVD) Cambiador de DVD CeNET Gris Cable de CeNET (suministrado con el componente a conectarse) Descodificador 5.1ch Surround Negro Cable óptico digital DCA-005 (5 m) (provisto) DCA-008 (1,5 m) (vendido por separado) * Conéctelo correctamente de acuerdo con el color de los conectores.

  • Page 49: En Caso De Dificultad

    9. EN CASO DE DIFICULTAD Problema No sucede nada al El microprocesador ha presionar los botones. funcionado mal debido al ruido, etc. No se produce sonido Se está reproduciendo una por el altavoz central fuente de 2 canales que no tiene canal central (CD musical, PCM lineal estéreo, etc.).
  • Page 50 DVH940...

  • Page 51: 用前须知

    感谢您购买Clarion公司产品。 ∗ 在操作本机之前，请先通读本使用说明书。 ∗ 读完本使用说明书后，务必保管在随手可及的地方（如仪表板上的工具箱内）。 ∗ 请确认随机附上的保修卡内容，并与本使用说明书一起小心保管。 ∗ DVH940型可使用CeNET对应Clarion中央组件进行操作。 本使用说明书注记将DVH940型连接到上述组件时所变化的功能。 目录 用前须知 ... 49 2. 主要特长 ... 50 3. 规格 ... 51 4. 确认事项 ... 52 5. 操作方法 ... 54 操作方法（DXZ745MP型） ... 54 音响特性设定方法 ... 55 6. 接线方法 ... 58 部件名称...

  • Page 52: 主要特长

    2. 主要特长 ■ 内装 DTS ／杜比数字／ Pro Logic II 解码器 • 独立播放DVD视频的环绕制式DTS、杜比数字5.1声道。 • 采用将CD和无线电广播的双声道信号通过最新的矩阵技术解码为5.1声道的Pro Logic II 。 ■ 采用处理性能优越的新开发 32-bit DSP LSI • 对DTS、杜比数字5.1ch制式或Dolby Pro Logic II 进行解码后、能够施加6种声场效果模式的DSF 功能。 • 可以将频率特性调整成为适合汽车的参量均衡功能。 ■ 对全部频道采用高精度 96kHz/24bit 数字－模拟转换器 ■ 采用新型数字输入端子 • 新型数字输入端子对应96kHz取样率。 32kHz：MP3等 44.1kHz：CD、CD-R、CD-RW、MD 48kHz：DVD视频...

  • Page 53: 规格

    3. 规格 数字／模拟处理部 频率响应： 20Hz〜44kHz（线性PCM96kHz） 信噪比： 95dB或以上 (IHF-A，声场效果OFF) 分隔度： 80dB或以上（数字输入时） 总谐波失真： 0.01％或以下（数字输入时） 模拟输出／阻抗： 4V/330Ω（6声道输出） DSP/EQ 部 DSF： 6种图形 P.EQ功能 波段： 3波段×3声道（中央、正面、环绕） F（中央频率）： 20Hz〜20kHz（1/3倍频程步进，31点） Q 曲线： 1〜20（5点） 增益： ±12dB 共同 电源： DC 14.4V（10.8〜15.6V） 接地： 负极接地 电力消耗： 480mA 外形尺寸： 230（宽）×25（高）×170（深）mm 重量： 900g 注意：...

  • Page 54: 确认事项

    4. 确认事项 由于本机不是一种独立式装置，无法单独动作，务必与可操作的Clarion公司源组件（CeNET 对应）， 或5.1ch 环绕声解码器用控制组件(DVC920)一起使用。 有关其他适用装置的详情，请参照“8. 关于系统装配”一章（第61页）。 ■ CeNET电缆 CeNET电缆的长度不应超过20m（包括CeNET分支电缆CCA-519型的长度）使用。进行连接时，确保所 使用电缆的长度不超过20m。 ■ 光学数字电缆（另售或附件） 连接到本机的光学数字电缆（另售或附件）依据所连接的CeNET装置型号有所不同。 有关您所使用装置需要的光学数字电缆的种类，请与贵地经销店恰商。 另外，有关连接的详情，请参照所购买商品附上的使用说明书。 CeNET的连接 (CeNET AV中央组件) (CeNET CD换碟机) DVH940 (灰色) (CeNET DVD换碟机) (黑色) (黑色) (灰色) DCA-005 (5m) (附件) DCA-008 (1.5m) (另售) 5.1ch环绕声 解码器 DCA-006 (5m) (另售)
  • Page 55 ■ 扬声器系统 • 要从本机的声场功能获得最大的音乐享受 时，建议使用5.1ch扬声器系统。为了最大 限度发挥最佳音频响应，根据您所使用扬声 器系统的组成，改变调整模式 “SP-SEL” 、 “FILTER” 、 “SP GAIN” 和 “DELAY” 的 初始设定。（见第55〜57页） 另外，要将双声道音源（音乐CD唱片等） 以5.1声道播放时，需要选择 Dolby Pro Logic II的各模式，或进行DSF效果 “ON” 的设 定。（见第54页） ■ DVD 视频 • 播放DTS对应DVD视频或音乐CD时，在本机检测到DTS信号为止的短暂的时间可能会听到一些 噪音。 • 在杜比数字或DTS音源的播放中，如果在播放之前操作搜索 / 跳跃 / 暂停模式可能会听到一些 声中断。 ■ 数字输入（连接有光学数字电缆时） •...

  • Page 56: 操作方法

    5. 操作方法 操作方法（ DXZ745MP 型） 选择 Dolby Pro Logic II 菜单 关于Dolby Pro Logic II • 初始设定为[PL II OFF]。 ■ MUSIC（音乐）模式 • 适合于CD及其他立体声音源。 ■ MATRIX（矩阵）模式 • 适合于AM/FM广播。 ■ MOVIE（电影）模式 • 适合于DVD视频电影。 ■ VIRTUAL（虚拟）模式 • 适合于电影及其他音频源。 1. 按[ADF]按钮，进入PLII模式。 2. 按[a] 或 [d]按钮，选择PLII。 [MUSIC] ➜...

  • Page 57: 音响特性设定方法

    音响特性设定方法 接通或断开扬声器 (SP-SEL) 中央扬声器、背面（环绕）扬声器和亚低音扬声 器应设定成接通或断开以便达到最高音质。 • 初始设定为[ON]（接通）。 1. 按[ADJ]键1秒钟以上来进入调整模式。 2. 按[a] 或 [d]键来转换为[SP-SEL E 3. 按[ENT]键来显示调整项目。 按[a] 或 [d]键来选择[CENTER-SP]， [SURROUND-SP]或[SUB-WOOFER]。 • CENTER-SP: 中央扬声器 • SURROUND-SP: 背面（环绕）扬声器 • SUB-WOOFER: 亚低音扬声器 4. 顺时针或逆时针方向旋转[ROTARY]旋钮来选 择 [ON]或[OFF]。 • ON: 安装有扬声器 • OFF: 没有安装扬声器 • 当使用亚低音扬声器时，设定成[ON+]， [ON-]或[OFF]。通常的设定为[ON+]，但是...
  • Page 58 调整扬声器输出电平 (SP-GAIN) 用本机内装的测试音调功能来将扬声器输出电平 调整成为相同的电平。 • 初始设定值为[0 dB]。 • 在“接通或断开扬声器(SP-SEL)”一开的扬声 器将不被显示。 1. 按[ADJ]键1秒钟以上来进入调整模式。 2. 按[a] 或 [d]键来转换为[SP-GAIN E]显示。 3. 按[ENT]键来显示调整项目。 • 在调整模式，测试音调从所选择的扬声器被 输出。 4. 按[a] 或 [d]键来选择要调整的扬声器。 • FRONT-L: 正面左扬声器 • CENTER: 正面中央扬声器 • FRONT-R: 正面右扬声器 • SURROUND R: 背面（环绕）右扬声器 • SURROUND L: 背面（环绕）左扬声器 •...
  • Page 59 音响特性设定方法 设定杜比数字功能 (Dolby D) ● 动态范围压缩功能 (D-RANGE): 本功能压缩杜比数字的动态范围以便保持低电平 声音，如演员的会话并抑制大音量。 这些功能只能够在杜比数字DVD碟片上获得。 1. 按[ADJ]键1秒钟以上来进入调整模式。 2. 按[a] 或 [d]键来转换为[Dolby D]显示。 3. 顺时针或逆时针方向旋转[ROTARY]旋钮来从 [MAX]、[STD]或[MIN]选择数值。 • 初始设定为[MAX]。 • MAX: 原始音源的最大动态范围模式。 • STD: 对标准欣赏建议的模式。 • MIN: 最大压缩动态范围的模式，可提供易 于欣赏的更低的声音。 4. 按[ADJ]键来回到初始模式。 MUSIC 模式的细调 (PL II CONT) 在PL II菜单上选择了MUSIC模式时，可望的时间 进行细调。...

  • Page 60: 接线方法

    6. 接线方法 部件名称 [STAND-ALONE/SLAVE]开关 * 出厂设定为SLAVE位置。 SLAVE 1 CeNET端子 使用CeNET电缆来连接到中央组件。 2 正面用RCA输出端子 使用RCA针脚电缆连接到外接功率放大器。 3 背面用RCA输出端子 使用RCA针脚电缆连接到外接功率放大器。 4 亚低音扬声器用RCA输出端子 使用RCA针脚电缆连接到外接功率放大器。 5 中央扬声器用RCA输出端子 使用RCA针脚电缆连接到外接功率放大器。 6 数字输入端子 使用光学数字电缆（另售或附件）连接到 DVD / CD换碟机。 * 连接到黑色连接器侧 7 电缆夹插入孔 插入电缆夹来将光学数字电缆固定在正确位 置。 8 [RESET]复原开关 如果没有声音产生，按下来使电路复原。 注意： • 按下 [RESET] 开关时，必须连接好CeNET电缆 DVH940 STAND ALONE...

  • Page 61: 接线方法

    接线方法 请按下图所示的顺序进行 设定和连接。 CeNET电缆 • 使CeNET电缆朝向如图所示的方向，然后确 实插入直至被锁定。 • 要拔下CeNET电缆时，轻轻拿好滑动盖并拉 出。 光学数字光缆 • 将黑色连接器确实插入数字信号输入端子直 至被锁定。电缆夹最多可以固定2条光学数字 光缆。 • 要拔下光学数字电缆时，轻轻拿好连接器左 右侧锁扣并拉出。 注意： • 光学数字电缆不应弯曲成小于1.5cm直圆弧。 如果弯曲成小于1.5cm的圆弧，电缆的性能将 会显着降低而可能导致损坏。 RCA插脚电缆 • 要连接RCA插脚电缆时，必须首先确认连接 的对方。 [RESET]开关 • 完成连接后，按[RESET] 开关来回到出厂设 定。 警告 在本机配线作业的整个过程中，应取下汽 车蓄电池负极(–) 端子的电缆直至作业全面 完成。否则将会成为短路事故造成的触电 或损伤的原因。 滑动盖 注意： •...

  • Page 62: 安装方法

    7. 安装方法 安装注意事项 警告 • 只能使用附件螺丝正确进行安装。 使用其他螺丝可能会导致损坏或负伤。 安装例（适用于座席下面的安装） 1. 使用附件螺丝(M4×8)来将附件安装托架安装在本机左右两侧。 • 本机机壳左右侧分别有3个螺丝孔。请按安装条件选择螺丝孔。 2. 决定安装位置并将本机安放在地板垫上，然后在地板垫上标记并打开孔以使其对应安装托架的孔。 3. 使舟形夹从地板垫的背面穿过孔并将它按入安装托架的孔中。 安装螺丝 舟形夹 DVH940 机壳 最大8mm 安装托架 机壳 损坏 安装托架 安装螺丝 地板垫 舟形夹...

  • Page 63: 关于系统装配

    8. 关于系统装配 有关单机系统连接的示例，请参阅DVC920的使用说明书。 RCA视频电缆（黄色） (DVD换碟机附件) CeNET DVD换碟机 （灰色） CeNET电缆（所连接机器附件） 5.1ch环绕声 解码器 （黑色） 数字光缆 DCA-005 (5m) (附件) DCA-008 (1.5m) (另售) * 请按连接器颜色正确连接。 RCA插脚电缆（另售） 请将5.1ch环绕声解码器的 [STAND-ALONE / SLAVE]转换开关 置于[SLAVE]位置。 STAND SLAVE ALONE RCA插脚电缆（另售） 扬声器导线 RCA插脚电缆 （附件） 正面扬声器 RCA插脚电缆 (中央扬声器附件) 监视器 1 DIN中央组件 四声道功率...
  • Page 64 RCA视频电缆（黄色） (DVD换碟机附件) CeNET DVD换碟机 （灰色） CeNET电缆（所连接机器附件） 5.1ch环绕声 解码器 （黑色） 数字光缆 DCA-005 (5m) (附件) DCA-008 (1.5m) (另售) * 请按连接器颜色正确连接。 RCA插脚电缆 (另售) 请将5.1ch环绕声解码器的 [STAND-ALONE / SLAVE]转换开关 置于[SLAVE]位置。 SLAVE DVH940 RCA插脚电缆 (另售) 扬声器导线 正面扬声器 RCA插脚电缆 (中央扬声器附件) STAND ALONE 监视器 1 DIN中央组件 (DXZ935) 四声道功率放大器 背面扬声器...

  • Page 65: 故障排除

    9. 故障排除 现象 按键时无反应。 由于噪声等原因微处理器工 作异常。 声音不会从中央扬声器 播放如音乐CD、线性PCM 输出。 (立体声)等没有中央声道信 号的双声道音源。 Dolby Pro Logic II 模式或 DSF效果的设定成为 “OFF”。 中 央 扬 声 器 的 设 定 成 为 “OFF” (初始设定为 “ON” )。 原因 用细棒等按压位于5.1ch 环绕声解码器侧面的复原开关 [RESET]。 应注意按复原开关[RESET]时，所存储的全部标题及 其他数据将被清除。 5.1ch 环绕声 解码器...
