FIELD TEST DEVICE

LoRaWAN Europe EU863-870

Guide utilisateur / User Guide

Version V2.0.0

Adeunis

283 rue Louis Néel - Parc Technologique Pré Roux

38920 CROLLES - France

www.adeunis.com

Need help?

Do you have a question about the ARF8123AA-V2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Adeunis RF ARF8123AA-V2

Page 1 FIELD TEST DEVICE LoRaWAN Europe EU863-870 Guide utilisateur / User Guide Version V2.0.0 Adeunis 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com...
Page 2 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 Table des matières / Contents / ... FRANÇAIS INFORMATIONS AVERTISSEMENT SUPPORT TECHNIQUE INTRODUCTION RECOMMANDATIONS ENVIRONNEMENTALES AVERTISSEMENTS RECOMMANDATIONS D’USAGE PRÉSENTATION DU PRODUIT 1.1. Description 1.2. Caractéristiques mécaniques 1.3.
Page 3 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 ENGLISH INFORMATIONS DISCLAIMER TECHNICAL SUPPORT INTRODUCTION ENVIRONMENTAL RECOMMENDATIONS WARNINGS RECOMMENDATIONS REGARDING USE DISPOSAL OF WASTE BY USERS IN PRIVATE HOUSEHOLDS WITHIN THE EUROPEAN UNION INTRODUCING THE DEVICE 1.1.
Page 4 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 FRANÇAIS Page of 50...
Page 5 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 INFORMATIONS Information document Titre FIELD TEST DEVICE Sous-titre LoRaWAN Europe Type de document Mode d'emploi Version V2.0.0 Ce document s’applique aux produits suivants : Référence Version Firmware FIELD TEST DEVICE - LoRaWAN Europe A partir de : ARF8123AA APP A partir de : V02.00.00...
Page 6 Déclaration UE de Conformité Nous Adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit : FIELD TEST DEVICE LoRaWAN 868 Référence : ARF8123AA Objet de la déclaration :...
Page 7 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 INTRODUCTION Tous les droits de ce manuel sont la propriété exclusive de ADEUNIS. Tous droits réservés. La copie de ce manuel (sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduction de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation, en utilisant n’importe quel dispositif électrique, mécanique, magnétique, optique, manuel ou autres méthodes, est interdite.
Page 8 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 RECOMMANDATIONS ENVIRONNEMENTALES Tous les matériaux d’emballage superflus ont été supprimés. Nous avons fait notre possible afin que l’emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et polyéthylène (sachets, feuille de protection en mousse). Votre appareil est composé...
Page 9 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifiez si la tension d’alimentation figurant dans son manuel d’utilisation correspond à votre source. Dans la négative, consultez votre fournisseur. •...
Page 10 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 1. PRÉSENTATION DU PRODUIT 1.1. Description Le Field Test Device (FTD) d’Adeunis est un produit compatible LoRaWAN V1.0 Class A. Ce n’est pas un produit point à point et il ne peut pas être utilisé...
Page 11 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 1.3. Spécifications techniques Radio Communication LoRaWAN protocol & LoRa Modulation Compatibilité Spécification LoRaWAN V1.0.2 Débit Radio Variable (SF12/125kHz (~183 bps) to FSK (~50kbps) Puissance RF 14dBm (25mW) Sensibilité...
Page 12 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 2. DESCRIPTION PRODUIT 2.1. Interface utilisateur Commutateur ON/OFF Connecteur Micro USB Ecran LCD Vue dessous Indicateur de charge Bouton poussoir 1 Bouton poussoir 2 Vue face 2.2.
Page 13 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 3. DESCRIPTION DES ECRANS L’écran LCD du produit est divisé en plusieurs écrans : • L’écran de DÉMARRAGE (Affichage des versions de firmware) - Uniquement à l’allumage du produit •...
Page 14 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 Les requêtes sont identifiées «JR» suivi d’un numéro indiquant le nombre de requête effectuées. Cette information est suivi de la fréquence d’émission à laquelle la requête est réalisée. Note : Si aucun réseau n’est disponible, les «Join Request»...
Page 15 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 Item Icône Description Aucune icône Aucune transmission radio en cours Statut Transmission Une transmission manuelle a été déclenchée (cycle d’émission en cours) (Deuxième à gauche) Une transmission périodique a été déclenchée (cycle d’émission en cours) Les informations de Downlink affichées sur le produit concernent une trame de Downlink envoyée depuis un réseau LoRaWAN.
Page 16 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 3.6. Écran PER (Packet Error Rate) Ce menu est accessible par un appui sur le bouton écran (bouton poussoir 2) après le menu GPS. Il permet d’évaluer la qualité du lien radio entre le produit et le réseau.
Page 17 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 5. DÉCRYPTAGE DU PAYLOAD La taille du payload du Field Test Device peut varier en fonction des informations envoyées. Le premier octet permet d’identifier la présence des informations contenues dans le payload.
Page 18 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 5.3. Latitude Octet Commentaires Valeur 7..4 45°15,9690 Codage BCD de la partie entière des degrés (dixième de degré) 3..0 Codage BCD de la partie entière des degrés (unité de degré) 45°15,9690 7..4 Codage BCD de la partie entière des minutes (dixième de minutes)
Page 19 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 5.7. Compteur DL Octet Commentaires Valeur Décimal Compteur de trame de Downlink 0 ... 255 Attention : Ce compteur n’est pas le compteur de trame de la stack LoRaWAN, mais un compteur de trame interne. Il n’y a donc pas de corré- lation entre ce compteur et celui que vous pouvez visualiser sur le réseau.
Page 20 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 6. CONFIGURATION DU PRODUIT La configuration du produit se fait au moyen du connecteur USB. Une fois le produit reconnu par l’ordinateur ou le smartphone, la configuration peut alors être effectuée via l’IoT Configurator ou Commande AT.
Page 21 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 6.3. Description des registres A la mise sous tension le Field Test Device fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été...
Page 22 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 S371 : Configuration GPS Le fonctionnement du module GPS est complètement indépendant du firmware principal. Deux modes de fonctionnement sont disponibles : • Mode Permanent • Mode Périodique En mode permanent, le GPS est toujours actif et au maximum de sa puissance (comme le GPS de votre voiture).
Page 23 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 6.3.2 Registre réseau Valeur par Registre Contenu Commentaires défaut 7 : SF7 8 : SF8 9 : SF9 S201 Valeur du Spreading Factor 10 : SF10 11 : SF11 12 : SF12 S204...
Page 24 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 S214 et S215 : LORA APP_EUI Les registres S214 et S215 définissent la clé APP_EUI utilisée lors de la phase de JOIN en mode OTAA. La clé est composée de 16 caractères repartis sur ces 2 registres pouvant contenir chacun 8 caractères.
Page 25 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 S281 : DEVICE ADDRESS Ce registre permet de définir l’adresse du device sur le réseau lorsque l’on utilise le mode ABP. Dans le mode OTAA ce paramètre est automa- tique renseigné...
Page 26 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 8. VERSION DE PRODUIT Le produit possède 2 firmware qui peuvent être mis à jour individuellement : • Firmware RTU • Firmware APPLICATIF Les références des versions chargées dans le produit peuvent être connues au démarrage du produit, avec l’IoT Configurator ou la commande AT/S.
Page 27 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 ENGLISH Page of 50...
Page 28 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 INFORMATIONS Document Information Title FIELD TEST DEVICE Subtitle LoRaWAN Europe Document type User Guide Version V2.0.0 This document applies to the following products: Référence Version Firmware FIELD TEST DEVICE - LoRaWAN Europe ARF8123AA APP : V02.00.00...
Page 29 EU Declaration of Conformity Adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Declare that the DoC is issued under our sole responsibility and belongs to the following product: Apparatus model/Product: FIELD TEST DEVICE LoRaWAN 868 Type: ARF8123AA Object of the declaration: The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: Directive 2014/53/UE (RED)
Page 30 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 INTRODUCTION All rights to this manual are the exclusive property of adeunis. All rights reserved. Copying this manual (without written permission from the owner) via printing, copying, recording or by any other means, translating this manual (in full or partially) into any other language, including all programming languages, using any electrical, mechanical, magnetic or optical devices, manually or any by other methods, is prohibited.
Page 31 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 ENVIRONMENTAL RECOMMENDATIONS All superfluous packaging materials have been eliminated. We have done everything possible to make it easy to separate the packaging into three types of materials: cardboard (box), expanded polystyrene (filler material) and polyethylene (packets, foam protective sheets). Your device is composed of materials that can be recycled and reused if it is dismantled by a specialist company.
Page 32 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 RECOMMENDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier.

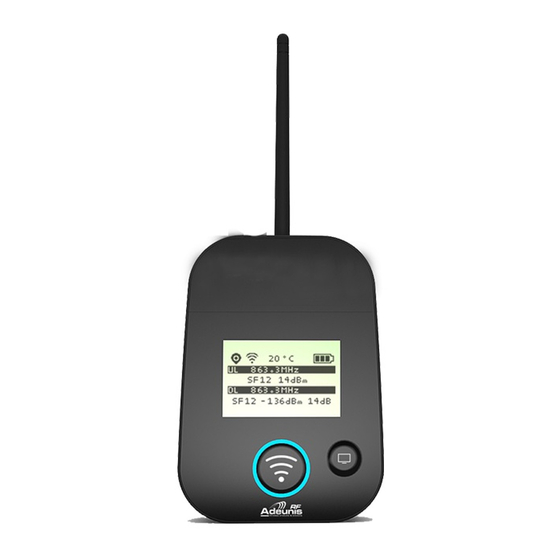

Page 33 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 1. INTRODUCING THE DEVICE 1.1. Description The Field Test Device (FTD) from Adeunis is a Class A LoRaWAN compatible device. This is not a point to point device and may not be used in this manner.
Page 34 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 1.3. Technical specifications Radio Communication LoRaWAN protocol & LoRa Modulation LoRaWan Specification compliant V1.0.2 Radio Rate Variable (SF12/125kHz (~183 bps) to FSK (~50kbps) RF Power 14dBm (25mW) Sensitivity Down to -140 dBm in SF12/CR4 Range (Open)
Page 35 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 2. DEVICE DESCRIPTION 2.1. User interface ON/OFF switch Micro USB connector LCD screen Rear view Charge indicator Push button 1 Push button 2 Front view 2.2. Button description Interface operation This button allows you to carry out radio transmissions in manual mode.
Page 36 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 3. SCREEN DESCRIPTION The LCD screen of the product is split on few part : • The START screen (Showing the firmware version) - Only on the powering up •...
Page 37 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 The request are identify «JR» following with a number showing the number of request done. The frequency used for the request is showing after this information. Note : If there is no network available, the «Join Request»...
Page 38 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 Item Icon Description No icon There is currently no radio transmission Transmission Status Manual transmission has been triggered (transmission cycle in progress) (Second on the left) Periodic transmission has been triggered (transmission cycle in progress) The Downlink information displayed on the device relates to a Downlink frame sent from a LoRaWAN network.
Page 39 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 3.6. PER (Packet Error Rate) screen This menu can be accessed by briefly pressing on pushbutton 2 after the GPS menu. It allows you to evaluate the quality of the radio connection between the device and the network.
Page 40 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 5. DECODING THE PAYLOAD The size of the Field Test Device’s payload can vary depending on the information transmitted. The first byte will enable you to identify the pres- ence of information contained in the payload.
Page 41 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 5.3. Latitude Byte Bit N° Comments Value 45°15,9690 7..4 BCD coding of the entire degree section (tenth of a degree) 3..0 BCD coding of the entire degree section (whole degrees) 45°15,9690 7..4 BCD coding of the entire minute section (tenth of a minute)
Page 42 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 5.7. DL counter Byte Comments Value Decimal Downlink frame counter 0 ... 255 Please note: This counter is not the LoRaWAN stack frame counter, but an internal frame counter. Therefore, there is no correlation between this counter and the one that you can view on the network.
Page 43 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 6. DEVICE CONFIGURATION The device can be configured using the USB connector. This connection allows you to communicate with the device via a virtual com port and to transmit AT commands in order to modify the parameters of the device.
Page 44 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 6.3. Register description Once supplied with power, the Field Test Device will function according to the last saved configuration (factory settings if this is the first time the device has been switched on, or if this configuration has not been changed).
Page 45 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 In permanent mode, the GPS is always active and will operate at maximum power (like the GPS in a car). This is the most efficient mode and we would recommend using it when it is necessary to move the Field Test Device (example: if the device will be in a car), or if satellite visibility is poor.
Page 46 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 6.3.2 Network register Range Content Default value Comments 7 : SF7 8 : SF8 9 : SF9 S201 Spreading Factor value 10 : SF10 11 : SF11 12 : SF12 S204 RESERVED...
Page 47 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 Range Content Default value Comments S226 LORA APP_sKEY (First section) S227 LORA APP_sKEY (Second section) Parameter with 16 bytes. Each of the 4 ranges con- tains 4 bytes. S228 LORA APP_sKEY (Third section) S229...
Page 48 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 S221: Activation mode This range will allow you to configure the device’s activation mode: • The “Over The Air Activation” (OTAA) mode uses a JOIN phase before it can transmit on the network. This mode uses the code APP_EUI (S214 and S215) and the code APP_KEY (S216 to S219) during this phase in order to create the network communication keys.
Page 49 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 7. DOWNLOAD THE LOGS From APP 2.0.0, it is possible to download up to the last 100 logs done by the FTD. It allows to make an entire network campaign on site and to download all the logs after directly on the computer.
Page 50 FIELD TEST DEVICE - LoRaWAN Europe - Guide utilisateur / User guide version V2.0.0 8. DEVICE FIRMWARES The device has 2 firmwares: • RTU firmware • APPLICATIVE firmware It is possible to find out the references for versions loaded onto the device using the IoT Configurator or the AT/S command Example : APP_8123AAB_PRG_2001_V02.00.00:RTU_ 8134CAA_PRG_2001_V02.00.02 The APP firmware version is: V02.00.00...
Page 51 Texim Europe - contact details Headquarters & Warehouse Elektrostraat 17 NL-7483 PG Haaksbergen The Netherlands +31 (0)53 573 33 33 info@texim-europe.com Homepage: www.texim-europe.com The Netherlands Belgium UK & Ireland Germany - North Elektrostraat 17 Zuiderlaan 14, box 10 St Mary’s House, Church Lane Bahnhofstrasse 92 NL-7483 PG Haaksbergen B-1731 Zellik...
