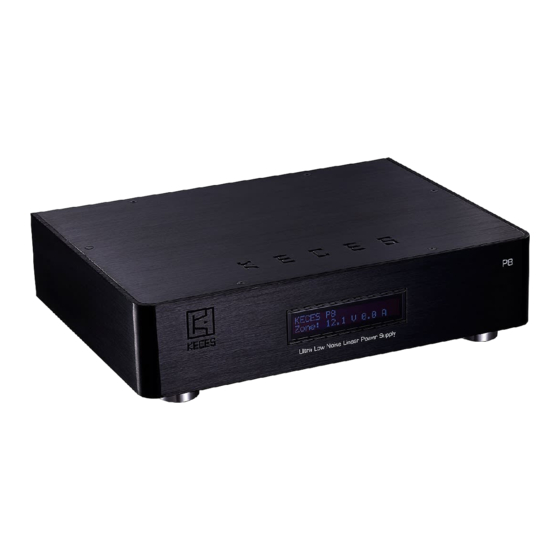

- Page 1 Ultra Low Noise Linear Power Supply User Manual www.kecesaudio.com...
- Page 2 P8 User Manual WARNING Installation and service should be performed only by qualified and experienced technicians and comply with all local codes and rules to maintain your warranty. To reduce the risk of fire or electric shock, do not expose the product to rain or moisture.
- Page 3 P8 User Manual FCC Compliance Statement Information to the user: This unit has been tested and found to comply with the limits for FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Page 4 P8 User Manual Pack Contents KECES P8 4. DC Power Cable AC Power cable 5. 5.5 / 2.1mm to 5.5 / 2.5mm adaptor Warranty card 6. User manual Technical Specifications 1. High Quality Toroidal Transformer provide pure power. 2. Separate ground for each output rail.
- Page 5 P8 User Manual Interface...
- Page 6 3. USB Power : A-Type USB connector provide 5V/1A. 4. LED light status: Green - normal /Red - overload. 5. Power On/Off Button: Power On/Off the P8. When the Cut Off Output for each output, need to reboot the P8.
- Page 7 5V/7V + 9V/12V 9V/12V + 12V/15V Dual Output 9V/12V + 18V/19V with USB Output. 9V/12V + 20V/24V 9V/12V Single Output 19V/20V P8 Dual Output Cut Off Output condition Output Over Voltage Under Voltage Over Current Over Temperature Voltage Protection Protection...
- Page 8 P8 User Manual 超級線性電源 使用手冊 www.kecesaudio.com...
- Page 9 P8 User Manual 產品內容 P8 超級線性電源 DC 電源線 AC 電源線 5.5 / 2.1mm 轉 5.5 / 2.5mm 轉接頭 保修卡 使用說明書 產品特性 1. 高品質環形變壓器提供穩定乾淨的電源。 2. 每組輸出都配有獨立接地。 3. 超低紋波噪聲。 4. 百分之百的靜音，不會有任何惱人的震動或哼聲。 5. OLED 面板顯示當前的輸出電壓和當前的輸出安培。 6. USB Type A 提供 5V 直流電壓輸出給 USB DAC 源源不絕的純淨電源。...
- Page 10 P8 User Manual P8 介面功能...
- Page 11 1.DC 輸出 : 5.5/2.5mm DC 插座 2.電源切換 : 請由 OLED 螢幕確認目前輸出的電壓 3.USB 電源 : A-Type USB 提供 5V/1A. 4.LED 燈號: 綠色 –正常 / 紅色 – 斷電 5.電源開關: 當任一輸出電源過載時，須重新啟動 P8 本體，以使主機恢復正常運作。 6.保險絲 : 5A 保險絲 7.AC 插座 : 為 C14 型之 AC 插座 兼容性＆電壓輸出版本...
- Page 12 P8 User Manual 單雙輸出+USB 供電輸出電壓參考 輸出類型 電壓 5V/7V + 9V/12V 9V/12V + 12V/15V 雙輸出 9V/12V + 18V/19V + USB 供電輸出 9V/12V + 20V/24V 9V/12V 單輸出 19V/20V P8 雙輸出斷電條件 輸出電壓 過電保護 低電壓保護 過電流保護 過熱保護 5.5V 4.5V 4.2A 80°C 7.5V 6.5V 4.2A 80°C...
- Page 13 P8 User Manual Ultra Low Noise Linear Power Supply Bedienungsanleitung www.kecesaudio.de Robert Ross Audiophile Produkte GmbH Alemannenstr.23, 85095 Denkendorf Germany Tel.: 08466-905030 email: r.ross@robertross.de WEEE Reg.Nr.: DE84907860...
- Page 14 P8 User Manual WARNUNG Das Gerät ist ausnahmslos nur in trockenen Innenräumen zu betreiben. Niemals mit Feuchtigkeit in Verbindung bringen Niemals das Gerät öffnen. STROMSCHLAGGEFAHR ! Dies ist nur Fachpersonal gestattet. Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an.
- Page 15 Einstellungen: Erklärt die Bedienung und die Einstellmöglichkeiten. CE Statement Dieses Produkt ist mit der nach Richtlinie 2014/30/EU und 2014/35/EU vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt KECES, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Inhalt KECES P8 DC Kabel 220 Volt Netzkabel 1x/2x 5.5 / 2.1mm auf 5.5 / 2.5mm Adapter...
- Page 16 P8 User Manual Technische Daten „High Quality“ Ringkern-Transformator liefert “saubere” Energie. Getrennte Masse für alle 3 bzw. 2 Ausgänge. Kein Brummen bei 50 Hz oder Spitzenlast. 100% Leise. OLED Display zeigt gleichzeitig Ausgangspannung und Ausgangsstrom an Die Ausgänge der Dualen Version liefern jeweils 4A und zusätzlich 5V/1A am USB Ausgang Der Mono Version Ausgang liefert 8A und zusätzlich 5V/1A am USB Ausgang...
- Page 17 P8 User Manual Anschlüsse...
- Page 18 2.Spannungswahlschalter: Bitte prüfen Sie die angezeigte Spannung am Frontdisplay 3. USB Power: A-Type USB Stecker liefert 5V/1A. 4. LED Statusanzeige: Grün - normal /Rot - Überlast. 5. Netzschalter: dient zum Ein- bzw. Ausschalten des P8 oder zum zurücksetzen der Schutzschaltung durch Neustart des P8. 6. Sicherung: 5A Sicherung.
- Page 19 P8 Versionen Spannung 5V/7V + 9V/12V 9V/12V + 12V/15V Dual Version 9V/12V + 18V/19V mit 5V 1A USB Ausgang 9V/12V + 20V/24V 9V/12V Mono Version 19V/20V P8 Dual Abschaltbedingungen (Schutzschaltung) Unterspannungs- Ausgangs Überspannungs Überlast- Temperatur schutz Spannung schutz stromschutz Schutz 5.5V...
