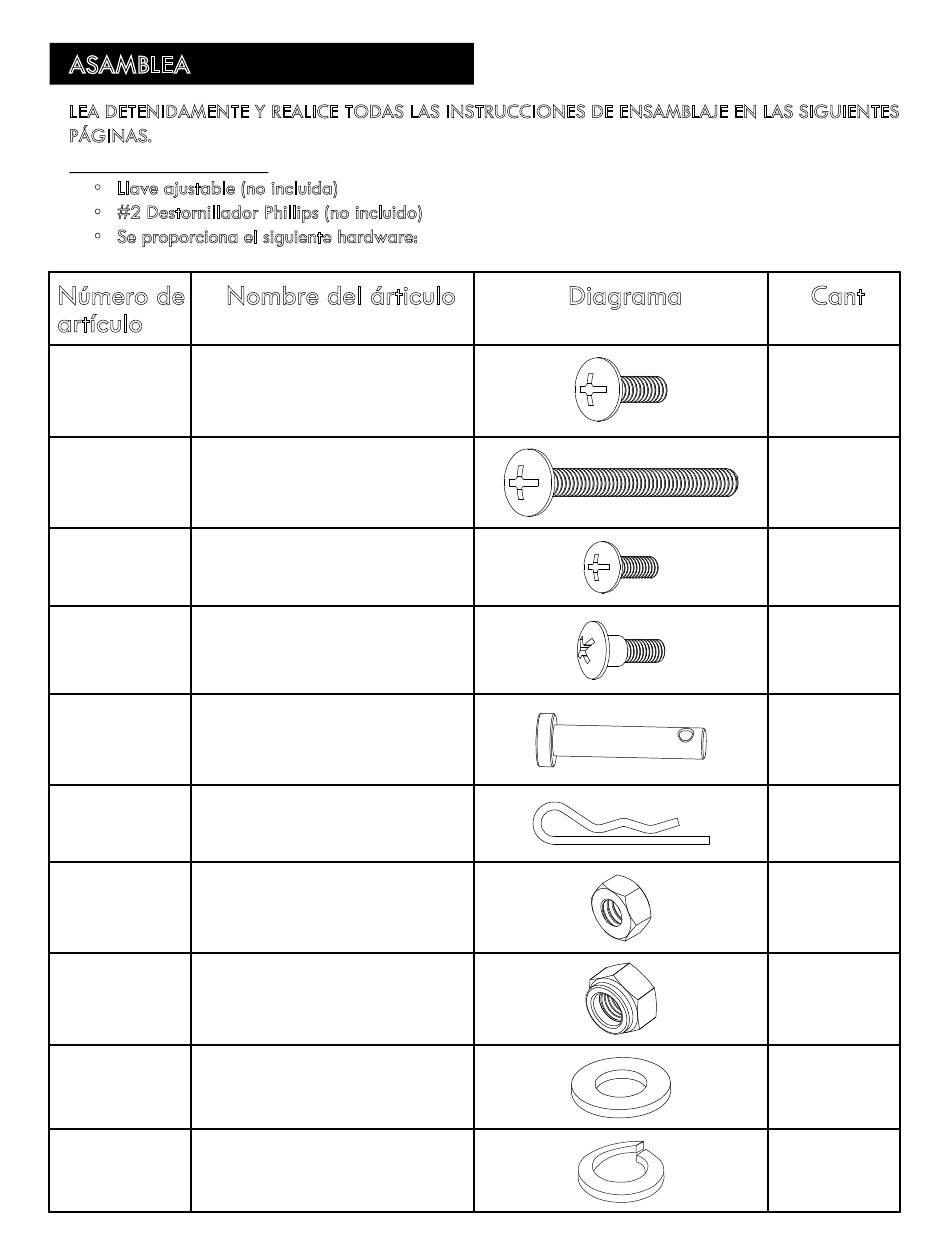

ASAMBLEA

LEA DETENIDAMENTE Y REALICE TODAS LAS INSTRUCCIONES DE ENSAMBLAJE EN LAS SIGUIENTES
PÁGINAS.
Herramientas necesarias:
• Llave ajustable (no incluida)
• #2 Destornillador Phillips (no incluido)
• Se proporciona el siguiente hardware:
Número de Nombre del árticulo
artículo
A M5 X 12mm Tornillo
B M5 X 60mm Tornillo
C M4 X 8mm Tornillo
M4 X 10mm Perno De
D
E Varilla De Bisagra
F Pasador De Chaveta
G
H M10 Tuerca De Bloqueo
I M10 Arandela Plana
J M5 Arandela De Resorte
36
Hombro
M5 Tuerca
Diagrama Cant.
44 pzs
8 pzs
3 pzs
2 pzs
2 pzs
2 pzs
8 pzs
2 pzs
2 pzs
4 pzs
