Manual del usuario
ModIT-MAX
2022-08
© 2022 Cambrionix Ltd. All rights reserved.
EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ModIT-MAX and is the answer not in the manual?

Questions and answers

Related Manuals for CAMBRIONIX ModIT-MAX

Summary of Contents for CAMBRIONIX ModIT-MAX

  • Page 1 Manual del usuario ModIT-MAX 2022-08 © 2022 Cambrionix Ltd. All rights reserved.

  • Page 2: Table Of Contents

    5.2.2 Authorising Thunderbolt™ hubs on Linux® 5.2.3 Cargando 5.2.4 Transferencia de datos 5.2.5 Communication Interface and Protocol 5.3. Escalabilidad 5.4. Administrar los puertos y su ModIT-MAX 5.4.1 Modos de los puertos 5.4.2 Perfiles de carga 5.4.3 Firmware 5.5. Software ModIT-MAX...
  • Page 3 5.5.6 Instrucciones de línea de comandos (CLI) 5.6. Ajustes de usuario 5.6.1 Cambio de los cables 5.6.2 Ajuste-del-tope-trasero 5.7. Limpieza de su ModIT-MAX 6. Especificaciones del producto 6.1. Requisitos de la alimentación entrante 6.2. Potencia de salida 6.3. Error flag rail values 6.4.

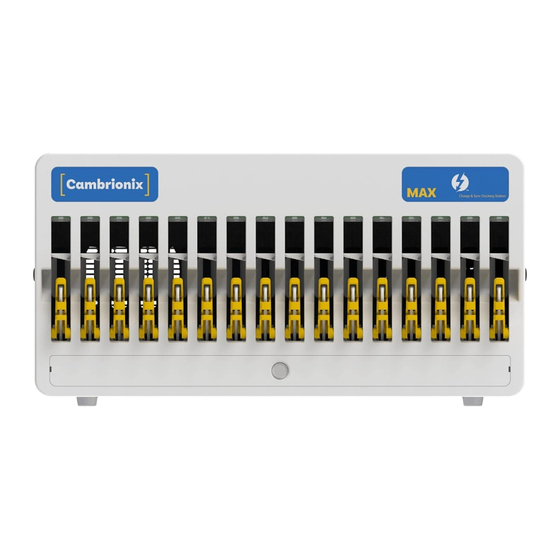

  • Page 4: Su Modit-Max De Un Vistazo

    MAX permite cargar prácticamente cualquier dispositivo a su velocidad óptima (hasta 2,4 A). The firmware can be updated to ensure the ModIT-MAX can charge the latest devices. It is ready to charge out-of-the-box and sync devices when attached to a host computer.

  • Page 5: Seguridad

    This manual has been arranged to follow IEC/ICEE 82079-1 standard. Se hace así para facilitar la comprensión y localización de la información relacionada con el ModIT-MAX. Any errors or omissions can be reported using our support ticket system (seeAyuda y soporte). This way, any issues can be collected and fixed.

  • Page 6: Símbolo De Alerta De Seguridad

    Leer las instrucciones de funcionamiento Norma obligatoria 3.4. Modificación del producto Los productos Cambrionix se diseñan y fabrican para cumplir los requisitos de las normas de seguridad británicas e internacionales. Modifications to the product could affect safety and render the product non- compliant with relevant safety standards, resulting in injury or damage to the product.

  • Page 7: Alimentación

    Do not use a damaged power cord or plug, or a loose power socket. Do not touch the power plug with wet hands. Do not allow liquids to come into contact with the unit or power supply. PRECAUCIÓN Riesgo de daños en su producto ModIT-MAX Página 6 de 43...

  • Page 8: Almacenamiento E Instalación

    Do not place the power cord near heat sources. Connect the plug to an earthed socket. PRECAUCIÓN Su producto Cambrionix podría sufrir daños Utilice el producto solo en un entorno donde la temperatura ambiente esté dentro temperature is inside the operating temperature range.

  • Page 9: Primeros Pasos

    This manual provides a reference for end-users installing for the first time and using their hub after that. As well as a guide for product safety-related information. The ModIT-MAX is intended to be used in an indoor static environment in which the environment falls within the tested specifications to provide charge, sync and management functionality.

  • Page 10: Conexión A La Red Eléctrica

    2,4 A mientras se transfieren datos. 4.5. Cargando Your ModIT-MAX will allow your device to charge at the maximum rate possible up to 2,4 A. The way that charging takes place is the ModIT-MAX will provide the device with a capability to ModIT-MAX Página 9 de 43...

  • Page 11: Cables

    4.7. Llaves Su ModIT-MAX se entrega con un conjunto de llaves que se pueden usar para cerrar y abrir manualmente los mecanismos de bloqueo de todas las ranuras a la vez. Con ello, se anula cualquier otra función del hub para poder guardar los dispositivos en un lugar seguro o poder...

  • Page 12: Uso De Su Modit-Max

    Cambrionix Software. 5.0.1 Configuración de ledes Su ModIT-MAX presenta ledes incorporados que se utilizan para indicar el estado de los puertos o dispositivos. These LEDs can be configured to support your use case; this can be controlled either by using the API to send commands directly or through separate software.

  • Page 13: Using When Connected To Host

    5.2.2 Authorising Thunderbolt™ hubs on Linux® With Linux® systems, it is necessary to authorise/enrol the ModIT-MAX before it connects. To do this, you will need to use "boltctl," which is used to control the Thunderbolt™ device manager.

  • Page 14: Cargando

    Note that settings_reset clears any previous settings, so if you need to retain something else, it would be better to issue settings_display first, which gives you the entire settings which you can then modify and re-issue in entirity. ModIT-MAX Página 13 de 43...

  • Page 15: Transferencia De Datos

    1,5 A mientras se transfieren datos. 5.2.5 Communication Interface and Protocol The ModIT-MAX appears as a virtual serial port (also called a UART or VCP). On Microsoft Windows™, the system will appear as a COM port, the COM port number can be found in device manager.

  • Page 16: Escalabilidad

    Thunderbolt™ del siguiente dispositivo de la conexión en cadena. Using this approach, a maximum of six hubs can be linked together, allowing 96 devices to be synced from a single host computer. ModIT-MAX Página 15 de 43...
  • Page 17 ModIT-MAX Página 16 de 43...

  • Page 18: Administrar Los Puertos Y Su Modit-Max

    5.4. Administrar los puertos y su ModIT-MAX Each port on your ModIT-MAX can be managed either individually, or all together. You can turn the ports off and on, change the port mode, or change the charging profiles. This can be done either through LiveViewer, or by connecting to the hub via the API.
  • Page 19 Firmware versions and hardware We advise not to change the firmware version on any new products you receive as this may cause compatibility issues and stop your ModIT-MAX from functioning. PRECAUCIÓN Your ModIT-MAX may not function correctly Do not install old firmware onto a new product PRECAUCIÓN...
  • Page 20 PRECAUCIÓN Do not interrupt the Firmware update process. Do not disconnect the power during the update process. ModIT-MAX Página 19 de 43...

  • Page 21: Software

    The ModIT-MAX uses string commands to communicate with the host system. These can be sent via the virtual serial port of the ModIT-MAX directly, or the API can be used to provide other protocols that send translated string commands. LiveViewer can use the API to interact with the devices through a user-friendly application.

  • Page 22: Liveviewer

    5.5.2 LiveViewer LiveViewer is an application downloaded from www.cambrionix.com/products/liveviewer. Once downloaded and installed on the host computer, LiveViewer allows you to switch the ports on and off and set the port mode. La página de inicio de LiveViewer muestra la siguiente información acerca de todos los puertos:...

  • Page 23: Api De Cambrionix

    5.5.3 API de Cambrionix La API de Cambrionix le permite monitorizar y controlar cada puerto con más detalle e integrar estas funciones en sus propios procesos de flujo de trabajo. The API comprises a daemon (which is a program running in the background) that can be downloaded from www.cambrionix.com/products/api...

  • Page 24: Removing Software

    5.5.5 Removing Software If you wish to uninstall the software (Cambrionix LiveViewer and Cambrionix API) from your host system, the following steps can do this. One thing to note when removing the API is to check you have also removed the recorder service which will install alongside it.

  • Page 25: Instrucciones De Línea De Comandos (Cli)

    Mac®. Then to completely delete the application, choose Finder > Empty Trash. Alternatively, use the below instructions. sudo /Library/Cambrionix/ApiService/bin/CambrionixApiService --remove sudo /Library/Cambrionix/ApiService/bin/CambrionixRecorderService --remove Linux® To remove software on Linux® there are two options.
  • Page 26 Two example commands can be seen below, you can use these commands to check hub information and health. Comando Acción system Mostrar información de hardware y firmware Mostrar voltajes, temperaturas, errores e indi- health cador de arranque ModIT-MAX Página 25 de 43...

  • Page 27: Ajustes De Usuario

    5.6. Ajustes de usuario 5.6.1 Cambio de los cables Puede cambiar los cables de su ModIT-MAX para adaptarse a los dispositivos que va a utilizar. This is a simple process that can be achieved using the method below. Remove the front panel of the module using a small flat-headed screwdriver...

  • Page 28: Limpieza De Su Modit-Max

    5.7. Limpieza de su ModIT-MAX Por lo general, no es necesario limpiar el producto, aunque en algunos casos puede ser necesario si se ha acumulado un exceso de suciedad/ polvo/ cabello, o si se han producido derrames menores de líquido en el módulo durante el funcionamiento o almacenamiento.
  • Page 29 / enfermedades en todo su entorno de trabajo. ModIT-MAX Página 28 de 43...

  • Page 30: Especificaciones Del Producto

    6. Especificaciones del producto The ModIT-MAX is manufactured in the UK 6.1. Requisitos de la alimentación entrante Voltaje de entrada 100 - 250 V CA Corriente de entrada 4 A a 115 V CA Conexión de entrada 6.2. Potencia de salida Voltaje de salida 5,0 V +/-5 % Corriente de salida (máx.

  • Page 31: Packaged Information

    (available from what's included section) These can be ordered from the reseller or solution partner you purchased your ModIT-MAX from, or from Cambrionix directly. To find one of our partners local to you please visit www.cambrionix.com/partners...
  • Page 32 ModIT-MAX Página 31 de 43...
  • Page 33 ModIT-MAX Página 32 de 43...

  • Page 34: Troubleshooting

    7. Troubleshooting If you experience any issues with your ModIT-MAX; please try the following solutions, if your issue is not addressed in this section, please get in touch with your local vendor or Cambrionix. 7.1. Initial troubleshooting tips Some tips and information to check first.

  • Page 35: Hardware Failure

    Unstable device connection Some devices can have unstable connections with your host system through the ModIT-MAX. We have only observed this behaviour in a very few amount of devices, by disabling CDP this has resolved all issues and the connections are stable.

  • Page 36: Hub Connection Issues

    A much simpler way is to use USB2 cables instead of USB3 cables, limiting the connection to USB2. 7.5. Hub connection issues If you have issues with the hub and connecting to your host system, please see below troubleshooting solutions. ModIT-MAX Página 35 de 43...

  • Page 37: No Gui

    Hub not connecting to host If you see that the ModIT-MAX is not connecting to the host system, one of the issues may be caused by the USB drivers on your host system not being up to date. It is good practice to...

  • Page 38: Software Troubleshooting

    Some users have noted that the API can cause a high level of CPU usage. This can sometimes be linked to the API recorder service. If you are finding this and you are not using it then we would reccommend to uninstall it from your system entirely. ModIT-MAX Página 37 de 43...

  • Page 39: Eliminación

    Por favor, utilice sus instalaciones locales de recolección de RAEE a la hora de eliminar este producto y observe de otra manera todos los requisitos aplicables. Cambrionix PRN (Producer Registration Number) For the UK is "WEE/BH191TT". ModIT-MAX Página 38 de 43...

  • Page 40: Devoluciones Y Productos Dañados

    Si ha recibido su pedido en una caja dañada y/o el producto presenta daños físicos, póngase en contacto con el servicio de Atención al cliente de Cambrionix. Proporcione fotos de la caja y/o el producto dañados cuando se comunique con el servicio de Atención al cliente.
  • Page 41 Si el Producto o Productos no se devuelven en su estado original, podrían cargarse costes adicionales; consulte la sección de garantía y términos en nuestro sitio web. Cuando Cambrionix organice la recogida, el envío de devolución será gratuito, a menos que Cambrionix le notifique lo contrario.

  • Page 42: Cumplimiento Normativo Y Normas

    Probado y marcado según la Parte 15 de la FCC Alojado en una envolvente a prueba de incendios de la especificación UL94-VO Cumplimiento de RoHS Probado independientemente por Underwriters Laboratory (UL) con el número de expediente #E346549 ModIT-MAX Página 41 de 43...
  • Page 43 Cambrionix. Allá donde aparecen, estas referencias tienen solo fines ilustrativos y no representan ningún respaldo de un producto o servicio por parte de Cambrionix, ni respaldo alguno de los productos a los que se refiere este manual y pertenecientes a la tercera empresa en cuestión.
  • Page 44 Cambrionix Patents Titulo Link Application Number Grant Number Syncing and Charging Port GB2489429 1105081.2 2489429 CAMBRIONIX UK00002646615 2646615 00002646615 CAMBRIONIX VERY INTELLIGENT... UK00002646617 2646617 00002646617 MOD IT DS GB2591233 6089600 6089600 MOD IT eSearch 007918669 007918669 MOD IT 90079186690001 007918669-0001...
  • Page 45 The Maurice Wilkes Building Cowley Road Cambridge CB4 0DS Reino Unido +44 (0) 1223 755 520 enquiries@cambrionix.com www.cambrionix.com Cambrionix Ltd is a company registered in England and Wales with the company number 06210854 2022-08 © 2022 Cambrionix Ltd. All rights reserved.
