In USA - BEST Hartford, Wisconsin
In CANADA - BEST Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register
For additional Information visit www.BestRangeHoods.com
Model
ENGLISH......................................2
FRANÇAIS................................12
ESPAÑOL..................................23
KEX42

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KEX42 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Best KEX42

Summary of Contents for Best KEX42

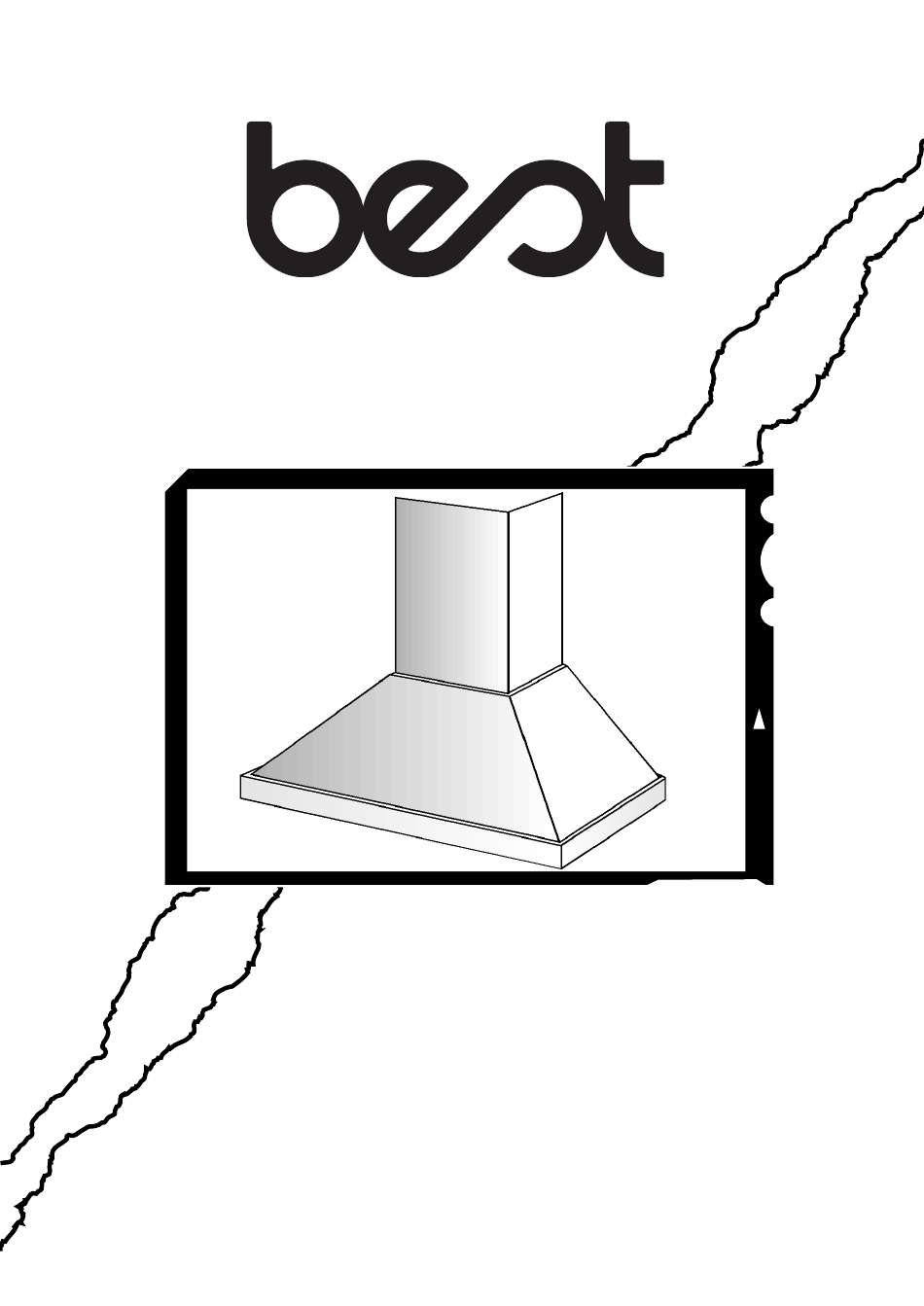

  • Page 1 Model KEX42 ENGLISH........2 FRANÇAIS........12 ESPAÑOL........23 In USA - BEST Hartford, Wisconsin In CANADA - BEST Drummondville, QC, Canada REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register For additional Information visit www.BestRangeHoods.com...

  • Page 2: To Reduce The Risk Of Fire, Electric Shock, Or Injury To Persons, Observe The Following

    READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 3 11. Please read specification label on product for further information and requirements. 12. To reduce the risk of fire and electric shock, install this range hood only with Best by Broan Exterior blower models EB6, EB9, EB12, or EB15, or Best by Broan In-Line Blower models ILB3, ILB6, ILB9, or ILB11.

  • Page 4: Prepare The Hood

    PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Decorative Flue Assembly 1 - Flue Mounting Bracket 1 - Parts Bag (B080810578) containing: 2 - Mounting Brackets 10 - Mounting Screws (4,8 x 38mm Pan Head) 4 - Mounting Screws (3,9 x 9,5mm Pan Head) 4 - Mounting Screws (3,9 x 9,5mm Pan Head - Black) 10 - Drywall Anchors...

  • Page 5: Install The Ductwork

    2. A straight, short duct run will allow the hood to perform most efficiently. 3. Long duct runs, elbows and transitions will reduce the performance of the hood. Use as few of them as possible. Larger ducting may be required for best performance with long duct runs.

  • Page 6: Install Mounting Brackets

    IN-LINE BLOWER INSTALL MOUNTING FRAMING BEHIND DRYWALL BRACKETS 1. Construct wood wall framing that is flush with interior surface of wall studs. Make sure: a) the framing is centered over installation location. b) the height of the framing will allow the mounting brackets to be secured to the framing within the dimensions shown.

  • Page 7: Install The Hood

    INSTALL THE HOOD RECTANGULAR CUTOUTS MOUNTING 1. Hang the hood from the brackets through BRACKETS the rectangular cut-outs on the back of the hood. Cut-outs are larger than the brackets to allow for horizontal adjustment. The bottom of the hood should be 24" to 30"...

  • Page 8: Connect Ductwork

    Blower connection at hood: BLOWER CONNECTION AT HOOD 1. Run 2-wire plus ground power cable from the Exterior or In-Line Blower to the hood’s Exterior or In-Line blower wiring box marked “motor connection”. 2. Remove the cover from the wiring box and CONNECT: WHITE-TO-WHITE, remove one knockout.

  • Page 9: Maintenance

    BOTTOM TRIM REPLACEMENT 1. Remove the two (2) screws from the inside of the hood. 2. Remove trim by pulling it frontwards. 3. Slide new trim inward onto hood. 4. Replace the two screws removed in step 1 above. MAINTENANCE Grease Filters The grease filters should be cleaned frequently.

  • Page 10: Operation

    OPERATION Controls BLOWER LIGHT The hood is operated using the slide controls ON / OFF SWITCH BLOWER SWITCH under the front edge of the hood. SPEED CONTROL The light switch turns the halogen lights on and off. The blower on / off switch turns the blower on to the running speed set by the blower speed control.

  • Page 11: Fuse Replacement

    ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
  • Page 12 LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
  • Page 13 12. Pour diminuer les dangers d’incendie ou de choc électrique, installer cette hotte de cuisine uniquement parmi les modèles de ventilateurs externe “Best de Broan” modèles EB6, EB9, EB12, ou EB15, ou ventilateurs “In-Line, Best de Broan” Modèles ILB3, ILB6, ILB9, ou ILB11. On ne peut pas utiliser d’autres ventilateurs (Les ventilateurs sont vendus séparément).
  • Page 14 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Conduit décoratif 1 - Étrier de support 1 - Sachet (B080810578) avec: 2 - Étriers d’assemblage 10 - Vis d’assemblage (4,8 x 38mm Tête ronde) 4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde) 4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde - Noire) 10 - Chevilles...

  • Page 15: Installation Du Systeme D'evacuation

    CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE” ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit “In-Line”. La hotte KEX42 doit être installée avec un ventilateur des modèles suivants EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9, ou ILB11 uniquement. On ne peut pas utiliser d’autres ventilateurs (les ventilateurs sont vendus...
  • Page 16 VENTILATEUR IN-LINE INSTALLATION DES ETRIERS CADRE POUR LE MUR D’ASSEMBLAGE 1. Construisez un cadre en bois pour le mur dont les vis-pivot ne dépassent pas. Assurez-vous: a) que le cadre est centré au-dessus de l’emplacement de l’installation. b) la hauteur du cadre permettra que les étriers d’assemblage soient fixés au cadre en respectant les dimensions indiquées.
  • Page 17 INSTALLATION DE VOTRE HOTTE TROUS RECTANGULAIRES 1. Accrochez votre hotte aux étriers par les ETRIERS trous rectangulaires qui se trouvent derrière votre hotte. Les trous sont plus grands que les étriers afin de vous permettre d’ajuster le tout horizontalement. Le fond de votre hotte devrait être à entre 24”...

  • Page 18: Installation Electrique

    INSTALLATION ELECTRIQUE Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article 33-7/16” devrait être installé par un électricien (85cm) qualifié selon les lois nationales et locales en matière d’électricité. INSTRUCTIONS POUR LA MISE A LA TERRE Cet appareil doit être relié...
  • Page 19 CONNEXION DU SYSTEME ETRIER DE SUPPORT D’EVACUATION 1. Attachez l’étrier de support au plafond ou mur au moyen des vis d’assemblage (4,8x38mm) et des chevilles comme cela est indiqué. 2. Reliez le collier d’évacuation qui se trouve sur votre hotte au système de conduction qui se trouve au-dessus au moyen d’un tuyau rond en métal de 8”.

  • Page 20: Entretien

    ENTRETIEN Filtres anti-graisse Les filtres anti-graisse doivent être nettoyés fréquemment. Utilisez une solution contenant un détergent tiède. Les filtres anti-graisse peuvent être lavés au lave-vaisselle. FILTRES ANTI-GRAISSE Enlevez les filtres en les poussant vers l’arrière de votre hotte et en les faisant tourner vers le bas.
  • Page 21 FONCTIONNEMENT INTERRUPTEUR ON/ INTERRUPTEUR DE LA OFF DU VENTILATEUR LUMIÈRE Commandes BOUTON RÉGLANT LA VITESSE DU Votre hotte fonctionne grâce à des VENTILATEUR interrupteurs que vous faites glisser sur le devant de votre hotte. L’interrupteur de la lumière allume et éteint les lampes halogènes.

  • Page 22: Garantie

    GARANTIE LIMITÉE DE UN AN DE BEST Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits BEST vendus en vertu de la présente sont libres de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À...
  • Page 23 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
  • Page 24 EB6, EB9, EB12 o EB15 de la marca Best de Broan o con los modelos de ventiladores In-Line ILB3, ILB6, ILB9 o ILB11 de la marca Best de Broan. No pueden reemplazarse por otro tipo de ventiladores (Los ventiladores se venden por separado).

  • Page 25: Prepare La Campana

    PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Tubo decorativo 1 - Soporte para el montaje del tubo 1 - Bolsita (B080810578) con: 2 - Soportes de montaje 10 - Tornillos de montaje (4,8 x 38mm cabeza redonda) 4 - Tornillos de montaje (3,9 x 9,5mm cabeza redonda) 4 - Tornillos de montaje (3,9 x 9,5mm cabeza redonda - Negra) 10 - Escarpias...
  • Page 26 VENTILADOR IN-LINE PRECAUCIÓN: con este tipo de campana se deben utilizador tanto un ventilador exterior como un ventilador in-line. La campana KEX42 debe instalarse utilizando ventiladores de los modelos EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9 o ILB11 únicamente. No pueden reemplazarse por otro tipo de ventiladores (los ventiladores se venden por separado).
  • Page 27 VENTILADOR “IN-LINE” INSTALACION DE LOS ESTRUCTURA DE MADERA EN LA PARED SOPORTES PARA EL MONTAJE 1. Construya una estructura de madera en la pared que quedará nivelada con la parte interior de los tacos en la pared. Asegúrese de que: a) La estructura se encuentra centrada por encima de la instalación del tubo.
  • Page 28 INSTALACION DE LA CAMPANA AGUJEROS RECTANGULARES 1. Cuelgue la campana de los soportes por SOPORTES DE los agujeros rectangulares situados MONTAJE detrás de la campana. Los agujeros son más grandes que los soportes para permitir el ajuste en horizontal. La parte inferior de la campana debe estar a una distancia de 24”...

  • Page 29: Instalacion Electrica

    INSTALACION ELECTRICA Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La unidad debe instalarla un técnico 33-7/16” electricista siguiendo las normas (85cm) nacionales y locales. INSTRUCCIONES DE CONEXIÓN A TIERRA Este aparato se debe conectar a tierra. En caso de cortocircuito, la conexión a tierra reduce el riego de electrocución ya que posee un hilo de descarga a tierra para la...
  • Page 30 ENTUBADO DE SOPORTE PARA EL MONTAJE DEL TUBO DECORATIVO CANALIZACION 1. Use tornillos de montaje (4,8x38mm) y escarpias para fijar el soporte para el montaje del tubo decorativo al techo/pared como se indica. 2. Use un tubo de metal de 8” de diámetro para unir el casquillo que se encuentra encima de la campana al tubo de TORNILLOS DE...

  • Page 31: Mantenimiento

    MANTENIMIENTO Filtros antigrasa Los filtros antigrasa deben limpiarse a menudo. Use un detergente que no sea fuerte. Los filtros antigrasa se pueden meter en el FILTROS ANTIGRASA lavavajillas. Extraiga los filtros tirando de ellos hacia atrás de la campana y girándolos hacia abajo.
  • Page 32 FUNCIONAMIENTO MANDO DE INTERRUPTOR ENCENDIDO Y Mandos DA LUZ APAGADO CONTROL DE LA La campana se pone en funcionamiento VELOCIDAD DEL ASPIRADOR usando los mandos situados abajo de la parte ASPIRADOR frontal de la campana. El interruptor sa luz enciende y apaga las lámparas halógenas.

  • Page 33: Desconectar El Aparato

    LAMPARAS HALOGENAS LÁMPARA Este tipo de campana necesita dos (2) ABRAZADERA lámparas halógenas (max 20W, 12V, Tipo MR16 lámparas con pantalla, GU 5.3 Base). ANTES DE PROCEDER A CUALQUIER OPERACIÓN, ES NECESARIO DESCONECTAR EL APARATO. Para cambiar las lámparas: 1. Destornillar la abrazadera en sentido antihorario.
  • Page 34 GARANTIA BEST POR UN AÑO Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor-comprador de sus productos BEST que dichos productos no tendrán defectos en los materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra.NO HAY OTRO TIPO DE GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD COMERCIAL O CONVENIENCIA PARA UN PROPOSITO ESPECIFICO.

  • Page 35: Service Parts

    SERVICE PARTS MODEL KEX42 - Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. DESCRIPTION B08087135 N.3 Grease Filters (36” and 42” models) B08087136 N.4 Grease Filters (48”...
  • Page 36 LISTE PIECES DE RECHANGE MODELE KEX42 - Ci-dessous liste pièces de rechange pour hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART NO. DESCRIPTION B08087135 N.3 Filtres anti-graisse (modèles 36”...

  • Page 37: Lista De Piezas De Recambio

    LISTA DE PIEZAS DE RECAMBIO MODELO KEX42 - Aquí aparecen solamente las piezas de recambio para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan.
  • Page 38 SERVICE PARTS - LISTE PIECES DE RECHANGE - LISTA DE PIEZAS DE RECAMBIO MODEL KEX42 - 38 -...
  • Page 40 04307156/8...
