Tyco FC410LP Series Manual

FireClass

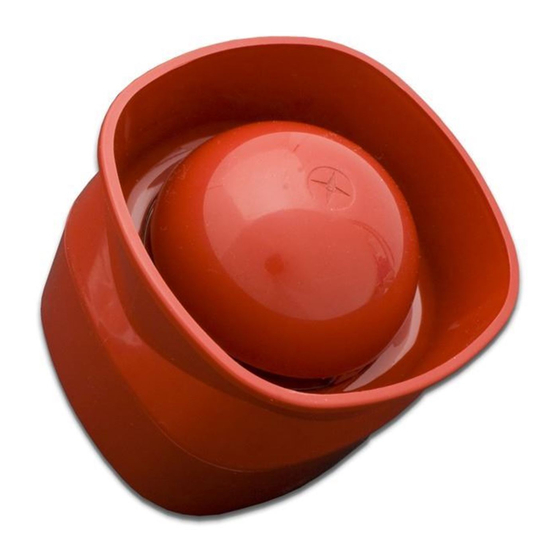

FC410LP SIRENENMODUL UND SIRENENMODUL MIT BLINKLICHT
Best.-Nr. 516.800.760 (Sirenenmodul FC410LPSYR für Innenbereiche, rot)
Best.-Nr. 516.800.761 (Sirenenmodul FC410LPSYW für Innenbereiche, weiß)
Best.-Nr. 516.800.762 (Sirenenmodul FC410LPSY für Außenbereiche, IP 65, rot)
Best.-Nr. 516.800.763 (Sirenenmodul mit Blinklicht FC410LPAVR für Innenbereiche, rot)
Best.-Nr. 516.800.764 (Sirenenmodul mit Blinklicht FC410LPAVW für Innenbereiche, weiß)
Best.-Nr. 516.800.766 (Sirenenmodul mit Blinklicht FC410LPAV für Außenbereiche, IP 65, rot)
ANWENDUNG
Die Sirenenmodule mit und ohne Blinklicht sind zum Einsatz in den adres-
sierbaren FC-Brandmeldesystemen bestimmt. Die Sirene hat zwei La-
utstärkeeinstellungen, das Blinklicht zwei Blinkfrequenzen (siehe Abschnitt
„Schall- und Lichtleistungsdaten" ). Die Module sind miteinander synchroni-
siert, jedoch nicht mit den FC-Meldersockeln mit Sirene (FC430SB) und an-
deren Elementen (FC410SNM und FC430SAB). Das erste Aufleuchten des
Blinklichts wird mit der Sirenenauslösung synchronisiert. Die Module
verfügen über einen eingebauten Isolator.
TECHNISCHE DATEN
Elementtyp (Kennung)
Systemkompatibilität:
Elementtyp (Kennung)
Sirenenmodul FC410LPSY-R/W innen:
Sirenenmodul FC410LPSY außen:
Sirenenmodul mit Blinklicht FC410LPAV-R/W innen: 184
Sirenenmodul mit Blinklicht FC410LPAV außen:
Mechanische Daten
Material
Außenbereiche:
Innenbereiche:
Farbe
weiß:
rot:
Abmessungen:
Gewicht
Sirenenmodul innen/außen:
Sirenenmodul mit Blinklicht innen/außen:
Elektrische Daten
Spannungsversorgung aus der Ringleitung: 20 bis 40 V
Stromaufnahme (Ringleitung)
Im Ruhezustand:
Im Alarmzustand (Sirenenmodul)
niedrige Lautstärke:
hohe Lautstärke:
Im Alarmzustand (Sirenenmodul mit Blinklicht)
langsames Blinken und niedrige Lautstärke: 6,5 mA
schnelles Blinken und niedrige Lautstärke: 7,6 mA
langsames Blinken und hohe Lautstärke:
schnelles Blinken und hohe Lautstärke:
Technische Daten des eingebauten Isolators
max. Linienspannung (V ):
max
min. Linienspannung in Ruhe (V
max. Dauerstrom in durchgeschaltetem
Zustand (I ):
C max
max. Schaltstrom bei Kurzschluss (I
max. Leckstrom (I ) bei isoliertem
L max
Kurzschluss:
max. Serienwiderstand in leitendem Zustand: 0,25 Ohm
Montagehinweise Dok.-Version 3.0
Adressierbares FC
Brandmeldesystem
183
183
184
ABS FR
ABS/PC FR
21-0302
21-0301
siehe Abbildung 6
228 g / 310 g
218 g / 300 g
0,45 mA
3,4 mA
8,5 mA
11,1 mA
13 mA
40 V
): 19 V
min
2 A
): 2 A
S max
6 mA in Meldergruppe (10 mA
in den Isolator)
FC410LP Sirenenmodul und Sirenenmodul mit Blinklicht
DEUTSCH
Auslösekriterium (Öffnen)
Linienspannung:
Durchschaltkriterium (Schließen)
Linienspannung:
Umgebungsbedingungen
Betriebstemperatur
Innenbereiche:
Außenbereiche:
Lagertemperatur
Innenbereiche:
Außenbereiche:
Luftfeuchtigkeit ohne Betauung (max.):
Schutzart
Außenbereiche:
Innenbereiche:
Schall- und Lichtleistungsdaten
Schallleistung
Schalldruckpegel in 1 m (hohe Lautstärke): 103 dB±3
Schaldruckpegel in 1 m (niedrige Lautstärke): 90 dB±3
Lichtleistung
Blinkleistung/Lichtausbeute (min.):
Blinkfrequenz
schnelles Blinken:
langsames Blinken:
Synchronisierung (max.):
IDENTIFIZIERUNG DER TEILE
Siehe Abbildungen FIG 1, 2, 3, 5 und 6.
1 Programmieranschluss
2 FC-Zentrale
3 801HL Hinweisleuchte
4 Sirenenmodul innen
5 Sirenenmodul außen
EINBAU
Das Sirenenmodul kann auf eine Unterputzdose mit dem Befestigungsabstand
60 mm oder direkt auf eine entsprechende Montagefläche montiert werden.
Das Rückgehäuse des Sirenenmoduls für Innenbereiche verfügt über 2
Bohr-Markierungen (Schlitze) für die Kabeleinführung auf der Oberseite.
Auf dem Rückgehäuse des Sirenenmoduls für Außenbereiche sind 3
Bohr-Markierungen (Bohrungen) auf der Ober-und Unterseite vorgefertigt
(siehe Abbildung 6).
Das Sirenenmodul mit und ohne Blinklicht für Innenbereiche rastet im
Gehäuse ein und kann nur mit dem beiliegenden Schlüssel entfernt werden.
< 19 V
3,3 V
-10 bis +55 °C
-20 bis +70 °C
-25 bis +70 °C
-25 bis +70 °C
95 %
IP 21C (EN 60529)
IP 65 (EN 54-3 zugelassen für
IP 33C)
2 Cd, Raumverteilung 60° bei
1,5 Cd
1 Hz
0,5 Hz
30 ms innerhalb 30 min
Sirenenmodul (mit Blinklicht)
6
innen
Sirenenmodul (mit Blinklicht)
7
außen
Bohr-Markierungen für die
8
stufennippel
Bohr-Markierungen für die
9 stufennippel (ober- und
unterseite)
1
