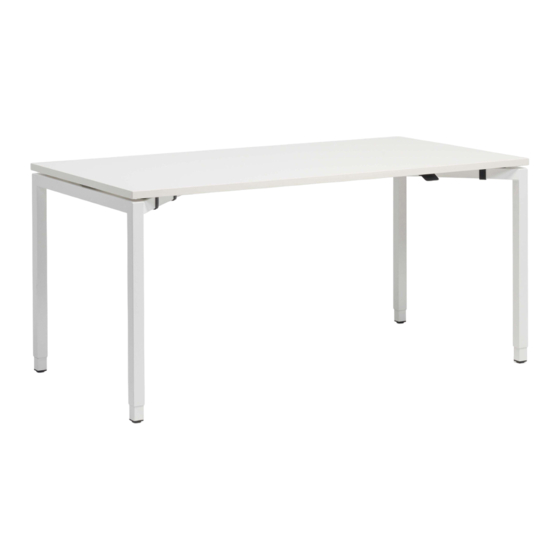

Flux M | Montageanleitung
Flux M | Assembly Instructions
Technische Daten
Serie:
Flux M
Verstellbereich:
680mm - 1180mm
Gewichtsausgleich, zur Abstimmung
auf variable Tischlasten:
Festgestellt maximal belastbar bis:
Transportsicherung, Handauslösehebel rechts
Warnhinweise
Siehe Bedienungsanleitung
!
!
Versuchen Sie nicht, Komponenten dieses Produktes zu entfernen oder in irgendeiner Form zu manipulieren.
Die Zentralträger-Abdeckung darf nur von sachkundigen Personen entfernt werden.
Jegliche Reparaturen an der Mechanik, der Gewichtseinstellung, der Transportsicherung oder dem Handauslösehebel
dürfen ausschließlich von geschultem Fachpersonal durchgeführt werden.
Beim Transport und bei der (De-)Montage muss die Transportsicherung aktiviert sein (siehe Montageanleitung).
Tisch nie seitlich aufstellen oder lagern (90 Grad). Beim Tragen / Drehen nur am Gestell festhalten.
Bei Missachtung kann persönlicher Schaden entstehen und es besteht Verletzungsgefahr!
Technical Specifi cations
Series:
Height adjustment range:
Adjustable counterweight for balancing
various table loads:
Maximum load in locked position:
Transport protection, manual release lever on the right
Warnings
See User Guide
!
!
Don't try to remove components of this product or to manipulate it in any way.
The coverage of the central beam may only be removed by knowledgeable persons.
Any type of repairs at the mechanics, the weight setting, the transport protection or the manual release lever may only be
performed by trained specialists.
When transporting and (dis)assembling the table the transport protection must be activated (see assembly
instructions). Make sure the table is stored or set down only in a standing position – never on its side. Always hold it by the
frame, never by the table top.
The case of disregard can cause personal damage and injuries!

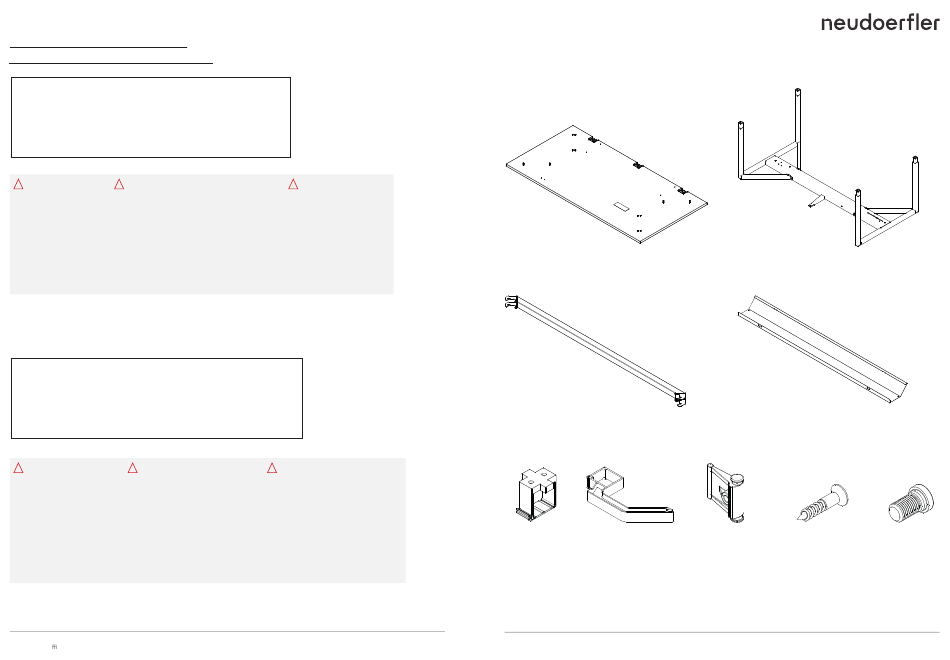

Flux M Montageanleitung | Flux M Assembly Instructions
Neudoerfl er O ce Systems GmbH | Kom.-Rat Karl Markon-Str. 530 | A-7201 Neudörfl | neudoerfl er.com
0 - 40kg
85kg
Max. 85kg
!
Flux M
680mm - 1180mm
0 - 40kg
85kg
Max. 85kg
!
Tischmodell mit Zusatzzarge
Table model with auxiliary frame
1x
Tischplatte
table top
1x
Zusatzzarge
auxiliary frame
8x
Plattenclips
Kabelkanalhalterung
table top clips
cable tray brackets
01
2020/10
Kabelkanal
cable tray
2x
2x
Klemmhebel
Spanplattenschrauben
clamping levers
chipboard screws
1x
Tischgestell
table frame
1x
3x
16x
Euroschrauben
Euro screws
02
