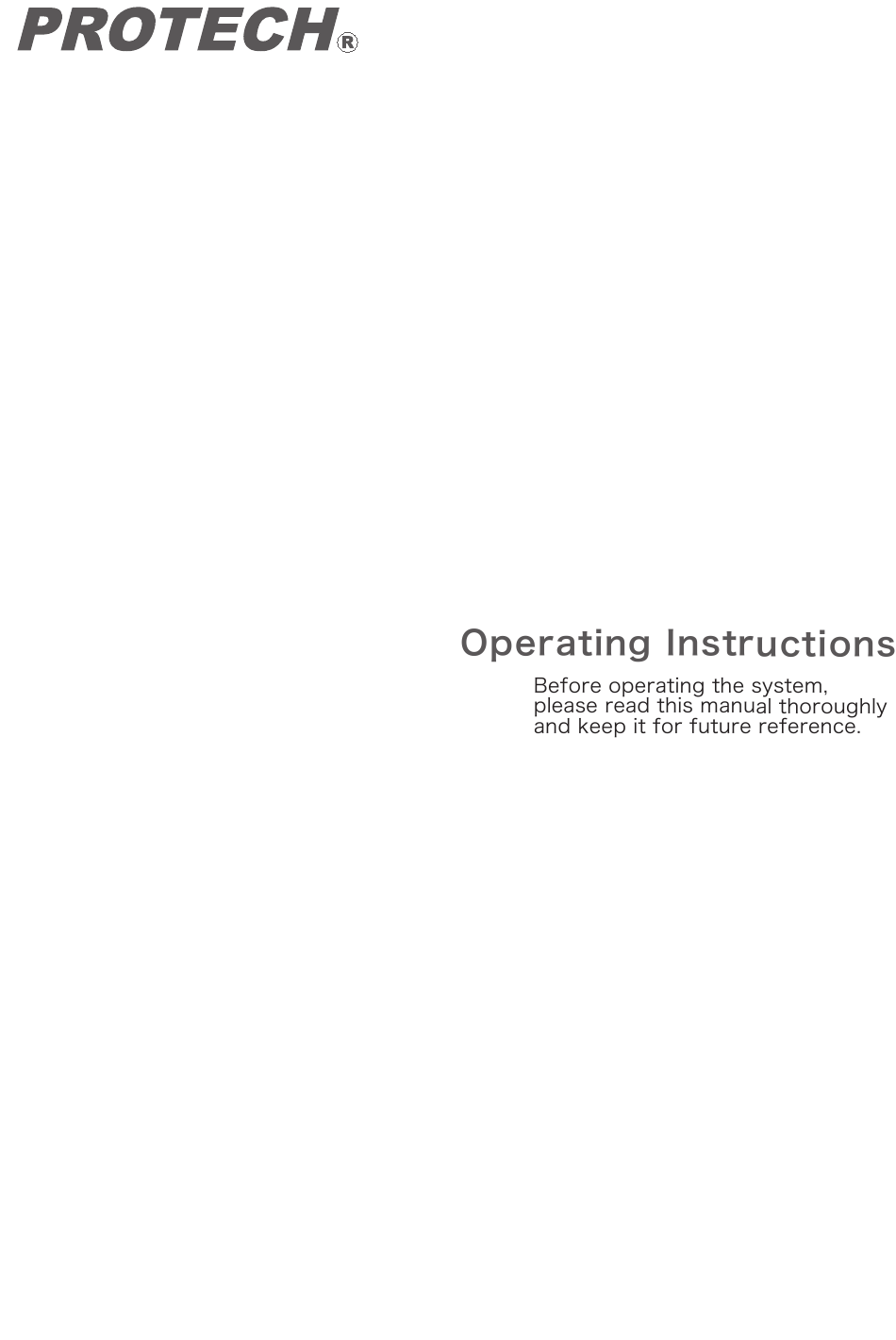

protech HDP-2700ST Operating Instructions Manual

Studio teleprompter
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HDP-2700ST
Studio Teleprompter
スタジオテレプロンプター
HDP-2700STF
取 扱 説 明 書
ご使用の前に必ずこの取扱説明書をお読みください。
なお、 取扱説明書は必要に応じてご覧になれるよう
大切に保管してください。

Advertisement

loading
Need help?

Need help?

Do you have a question about the HDP-2700ST and is the answer not in the manual?

Questions and answers

Related Manuals for protech HDP-2700ST

Summary of Contents for protech HDP-2700ST

  • Page 1 HDP-2700ST Studio Teleprompter スタジオテレプロンプター HDP-2700STF 取 扱 説 明 書 ご使用の前に必ずこの取扱説明書をお読みください。 なお、 取扱説明書は必要に応じてご覧になれるよう 大切に保管してください。...
  • Page 2         D o i ng   so  may cause  o ve r he ating ,fi re ,     発 熱や火 災、 感電など、 故 障や事 故を起こす         e le ct r i c s ho ck,  inju ry  or  m alf unction.     原 因となります。 分解 禁止 For inspection, overhaul or repair, contact the 点検・整備・修理は、 販売店または purchase shop or PROTECH Service center. PROTECHサポートセンター にご依頼ください。...

  • Page 3: Table Of Contents

    Table of contents   目次 Studio Teleprompter HDP-2700ST/2700STF Names and Functions of Parts - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 各部名称と働き...
  • Page 4 Parts Names and Functions  各部名称と働き Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Top/Front Panel 上面/前面パネル ⑥ ⑤ ⑦ ④ VOLUME BRIGHT                CONTRAST               PEAKING POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU RETURN STANDBY PUSH SELECT ENTER MAIN USER          STANDARD ① Front ④ ③ ① ②...
  • Page 5 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Top/Front Panel 上面/前面パネル Control Panel (Main body) ① コントロールパネル （本体上面） ① See page 08-13 for the description.  説明は、 08-13ページ。 ② ② TALLY LED (Red) タリー表示 （赤） Lights by the TALLY signal input to the TALLY TALLYコネクタへ入力されるタリー信号により 赤色に点灯します。 connector.  Half Mirror ③ ③ ハーフミラー Reflects the document of the LCD screen. LCD画面の原稿を映します。 Top Board (Half mirror panel) ④ 天板(ハーフミラーパネル) ④ The half mirror and the shading cover are  ハー フミラーおよび遮光カバーが取付けられています。 installed. ⑤ Shading Cover ⑤ 遮光カバー カメラのレンズの先端を中に入れ、 口元を絞って Put the end of the lens into the shading ...
  • Page 6 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Right side / Connector panel) 右側面 / コネクタパネル ④ ⑤ ⑥ HDMI VGA  HDMI TALLY TALLY SELECT DC IN ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ⑲       ⑱             ⑭           ⑮         ⑯                        ⑰               ⑳...
  • Page 7 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Right side (Connector panel) 右側面 (コネクタパネル) ⑭ ⑭ SDI IN (BNC)       SDI入力コネクタ SDI IN (BNC)       SDI input connector SDI OUT (BNC)   SDI出力コネクタ SDI OUT (BNC)   SDI output connector Inputs the HD/SD-SDI signal from a camera, etc. HD-SDI または SD-SDI 信号をカメラ等から入力します。 SDI OUT outputs the HD-SDI or SD-SDI signal input to  SD(HD/SD) IN 1 コネクタに入力されたHD-SDI / SD-SDI 信号を the SDI(HD/SD) IN 1 connector. Connect to the input  SDI OUTからスルーで出力します。  スイ ッチャー等の入力へ接続します。 of a switcher, etc. ⑮ ⑮ RET IN (BNC)  Return signal input connector RET IN (BNC)   リターンビデオ入力コネクタ Inputs the return video signal(HD-SDI or SD-SDI)  リターンビデオ信号 （HD-SDI)を入力します。 from a switcher, etc. スイ ッチャー等の出力から接続します。 ⑯ ⑯ HDMI IN (HDMI)        HDMI input connector HDMI IN (HDMI)        HDMI入力コネクタ HDMI OUT (HDMI)    HDMI output connector HDMI OUT (HDMI)    HDMI出力コネクタ Inputs the HDMI signal from a camera, PC, etc. HDMI 信号をカメラ、 PC、 等から入力します。 HDMI OUT outputs the HDMI signal input to the HDMI HDMI IN コネクタに入力されたHDMI 信号をHDMI OUTからスルー...
  • Page 8 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Control panel 操作パネル ① VOLUME BRIGHT                CONTRAST               PEAKING POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU RETURN PUSH SELECT ENTER STANDBY MAIN USER          STANDARD VOLUME BRIGHT                CONTRAST               PEAKING POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU RETURN PUSH SELECT STANDBY ENTER MAIN USER          STANDARD ②       ③          ④         ⑤  ⑥  ⑦  ⑧  ⑨  ⑩  ⑪                  ⑫ ① ① 画面 Display The display is 27 inches LCD. 画面は 27インチ液晶です。 ② ② STANDBY Switch / POWER Indicator スタンバイスイッチ / 電源表示 The STANDBY switch turns the power on.  POWER スイ ッチをONすると電源が入ります。 Then the POWER indicator lights on.
  • Page 9 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Control panel 操作パネル ④ ④ VOLUME control / PUSH SELECT switch  オーディオボリューム/チャンネル選択スイッチ ツマミを回して、 モニターする音量を調整します。 Rotating the switch adjusts the audio volume level of  このツマミ(ボタン)を順次押すと、 モニターする信号が、 the audio signal. Pressing this switch selects the audio CH 1&2→3&4→1→2→3→4→5→6→7→8→USER→ の順に channel, CH 1&2→3&4→1→2→3→4→5→6→7→8→  切り替わります。   USER→ in sequence. The audio signal to monitor at the USERモードでのCHは、 MENUで設定します。 USER position is set in the MENU.    MENU/AUDIO/FRONT LEFT CH/FRONT RIGHT CH      MENU/AUDIO/FRONT LEFT CH/FRONT RIGHT CH ⑤ ⑤ INPUT select switch            INPUT 入力切替スイッチ Selects a input signal by pressing in sequence.   INPUT 切替スイ ッチを押して、 入力映像信号を順に切り替えます。 The LED indicator on the INPUT switch lights up, 入力を、 リターン信号(RET INコネクタ)へ ズームリモコンの操作で when the  ［SDI-RETURN］  signal is selected by  切り替えると INPUT 切替スイ ッチのLEDが点灯します。...
  • Page 10 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Control panel 操作パネル ⑧ RGB switch ⑧ RGB(COLOR CH) 切替スイッチ Selects the image ブルーオンリー→グリーンオンリー→レッドオンリー→フルカラー→  (BLUE only, GREEN only, RED only, full color) の順に切り替えます。   in sequence. →  RED only →  RED only   ↓   ↓      GREEN only      GREEN only   ↓   ↓      BLUE only      BLUE only   ↓   ↓      full color( LED off )      full color( LED off )   ↓   ↓ ⑨ MONO switch ⑨ MONO モノ/カラー切替スイッチ Selects the image, monochrome( LED on ) or color. 画面表示のカラー, モノクロ の切り替えをします。 ⑩ UTIL select switch ⑩ UTIL ユーティリティー(測定器機能)表示選択スイッチ...
  • Page 11 Studio Teleprompter HDP-2700ST/2700STF 各部名称と働き Control panel 操作パネル ⑫ ⑫ MENU button / ENTER knob-button MENU/ENTER メニュー表示(兼リターン)ボタン/                             入力ツマミ ENTER knob-button MENU ボタン MENU button ENTER ツマミ MENU button : Pressing the MENU button  MENU メニューボタン :   MENU ボタンを押すと、 メニューが displays the MENU on the screen.  画面に表示されます。  ボタンのLEDが点灯します。   Then the LED lights on. MENU ボタンのLED が点灯しているときボタンを押すと The cursor returns to the previous list by pressing カーソルがもどります。 this button while the LED lights on. ENTER ツマミ(ボタン) :   ENTER ツマミを回して、 メニュー項目、 ENTER knob-button : Rotating the ENTER knob- サブメニュー設定項目、 設定値を選択します。 button selects the menu, sub menu and setting. カーソルの項目でツマミを押すと、 その項目が確定し、 カーソルが Pressing this button confirms the selected item  次へアクセスします。 and moves the cursor to the next list.                                    ※ See the menu configuration, page 12-13. USER preset functions work when video signal is input. ...
  • Page 12 Studio Teleprompter HDP-2700ST/2700STF MENU configuration            メニュー 構成 ＜MENU＞                                          ＜Sub MENU ［Default Setting］ ＞                       ＜ Setting Value ＞ ＜メニュー＞                                          ＜設定項目 ［工場出荷時設定値］ ＞                             ＜ 設定値 ＞ INFOMATION              インフォメーション SDI-MAIN INPUT SDI-MAIN SDI-RET VIDEO FORMAT 1080i/59.94HZ HDMI CAMERA VERSION PICTURE/FLIP           ピクチャー/フリッ プ SATURATION ［50］ 0/- - -/50/- - -/100 INFO［1080i/59.94HZ］ PEAKING ［WHITE］ WHITE/RED/BLUE/GREEN PICTURE/FLIP FLIP H ［OFF］ ON / OFF FLIP V ［OFF］...
  • Page 13 Studio Teleprompter HDP-2700ST/2700STF MENU configuration             (continued) メニュー 構成 (つづき) ＜MENU＞                                          ＜Sub MENU ［Default Setting］ ＞                       ＜ Setting Value ＞ ＜メニュー＞                                          ＜設定項目 ［工場出荷時設定値］ ＞                             ＜ 設定値 ＞ ZEBRA                                      ゼブラ ON / OFF ZEBRA ［OFF］ INFO［1080i/59.94HZ］ RANGE ［80%］ - - /80%/ - - PICTURE/FLIP DISP TYPE ［ZEBRA] ZEBRA / FILL COLOR SETUP                                セッ トアッ プ MARKER AUDIO ［OFF］ MONITOR/I MODE/P MODE SYSTEM MODE ［MONITOR］...

  • Page 14: Use 使用方法

    Use   使用方法 Studio Prompter HDP-2700ST/2700STF 組み立て 組み立て手順 NOTE  別紙 「組立説明書」 をご覧ください。            (図中のNoは、 説明書のNoです。 ) (1)  ベース (パイプスライド機構) (2)  カメラ固定板のハンドルを取り付け (3)  プロンプタ本体固定板のハンドルを取り付け (4)  ミラー固定支柱 （パイプ)を挿入 (5)  支柱の垂直を確認 (6)  支柱の左右の平行を確認,支柱固定ネジで固定 (7)  ペデスタルへマウント (8)  3/8ネジで固定 (9)  ミラーの天板を支柱へマウント,M12ネジで固定 (10) 天板の可動を確認 (11) カメラ固定台を後のカメラ固定板に3/8ネジで固定  (12) プロンプタ本体を前のプロンプタ本体固定板にマウント (13) 前後左右の位置を確認 (14) 1/4ネジで固定 (10) (11) (12) (14) (13) Pedestal...
  • Page 15 Studio Teleprompter HDP-2700ST/2700STF Fixng 組み立て 遮光カバー カメラ(固定台) カメラ固定台 固定板 (11) ハー フミラー 支柱(パイプ) 支柱(パイプ) (10) プロンプター本体 天板 固定板 天板固定ネジ 支柱(パイプ) (M12) 固定金具 ペデスタルマウント 固定板(下板) (9) (10) プロンプター本体 (12) (12) VOLUME BRIGHT                CONTRAST               PEAKING POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU RETURN STANDBY PUSH SELECT ENTER MAIN USER          STANDARD...

  • Page 16: Settings 設定方法

    Connection and Settings   接続および設定 Studio Teleprompter HDP-2700ST/2700STF Connection 接続 (1)SDI IN(BNC) connector : SDI signal input (1)SDI 入力     SDI OUT(BNC) : SDI signal output     SDI 入力 (2)HDMI IN(HDMI) : HDMI signal input (2)HDMI 入力     HDMI OUT(HDMI) : HDMI signal output     HDMI 入力     (3)RET IN(BNC) : SDI RETURN signal input (3)SDI リターン入力 (4)TALLY IN/ OUT(BNC) : TALLY signal input / output (4)タリー信号入力/出力       (5)VGA IN(D-sub 15P) connector : VGA signal input (5)VGA 入力 (6)DC IN(XLR 4P) : DC 12V power (6)DC 12V電源 (7)(HP)(3.5φ Jack) : Headphone (7)ヘッドホン (8)(RET SELECT)(8P) : Return Switch (8)リターンスイ ッチ...
  • Page 17 Adjustments and Settings   調整および設定 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 USER preset functions, etc. work 注意 : 各機能は、 信号が入力されているとき動作、 操作ができます。 when the video signal is input.           信号が入力されているとき操作,設定されていた機能は、 信号          が遮断されると操作できなくなります。 1. Input signal Select 1. 入力の選択 Select a input signal connected to the input connector INPUTセレクトボタンを順次押して、リアパネルの入力コネクタに     by pressing INPUT select switch in sequence. 接続されたビデオ信号を選択します。 When no video signal is input, “NO SYNC” is displayed. また，MENU内でも選択できます。 And a input signal can be selected in the MENU.  Display                Input signal               (Input connector)    ［SDI-MAIN］          SDI signal                    (SDI IN) ↓ INPUT    ［SDI-RETURN］     SDI signal                   (RET IN) ↓    ［HDMI］                HDMI signal              (HDMI IN) ↓       ［VGA］                  VGA signal                (VGA IN) ↓    ...
  • Page 18 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 2. BRIGHT/CONTRAST/PEAKING Adjustment 2. 明るさ/コントラスト/ピーキングの調整 (1)By pressing each knob select the USER preset (1)明るさ/コントラスト/ピーキング それぞれのツマミを押して        memory. Then the indicator LED lights on.     USER に切り替えます。 このとき LED が点灯します。 (2)By rotating the knob adjust each setting.    (2)ツマミを回すと、 それぞれ O から 100 の範囲で調節できます。     The each setting ranges from 0 to 100.     LED が消灯しているときは、 各々 STANDARD(デフォルト設定値)     When the LED does not light on, each setting is      に設定されています。     set to STANDARD(default setting value). BRIGHT       = 50 明るさ         = 50 コントラスト  = 50 CONTRAST = 50 ピーキング    = 0 PEAKING     = 0 Press (1)Press Press (1) Pressing knob selects (1) ツマミ を押すと、 ユーザー設定に      the USER preset memory      切り替わり、 LEDが点灯します。 Rotate Rotate (2)Rotate      and then lights on the LED.
  • Page 19 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 4. Audio 4. オーディオ 4-1. Audio Monitor and Volume Adjustment 4-1. オーディオのモニターおよびボリューム調節 Pressing the VOLUME/PUSH SELECT knob-button selects  ヘッドホンでモニターするオーディオは VOLUME/PUSH SELECT the monitor audio CH by the headphone connected to the  ツマミを押して切り替えて選択します。 jack. Monitor channel         モニターチャンネル CH 1 & CH 2 CH 3 & CH 4 CH 1 & CH 1 CH 2 & CH 2 CH 3 & CH 3 CH 4 & CH 4 CH 5 & CH 5 CH 6 & CH 6 CH 7 & CH 7 CH 8 & CH 8 USER [FRONT LEFT CH  & RIGHT CH]  setting in the MENU      ユーザー設定 USER setting channels are set in the  USER設定チャンネルは、 メニューで設定します。 MENU/AUDIO/FRONT LEFT CHANNEL  [1CH] MENU/AUDIO/FRONT LEFT CHANNEL  [1CH]                       FRONT RIGHT CHANNEL [2CH                       FRONT RIGHT CHANNEL [2CH] The audio volume of the monitor speaker モニターのボリューム調整は、 and the headphone is adjusted by rotating VOLUME/PUSH SELECT ツマミを回して行います。 または the VOLUME/PUSH SELECT knob or FRONT VOLUME [15] メニュー MENU/AUDIO/ で...
  • Page 20 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 5. MENU/USER Setting 5. メニュー/ユーザー設定 の方法 By pressing the MENU button, and by rotating  MENUボタン、 ENTERツマミで各ファンクションを設定します。 and pressing the ENTER knob set the functions. 1 メニューの表示 1 Menu Display Press the MENU button,and the menu list is  MENUボタンを押すと、 メニューが画面に表示されます。 displayed on the screen. 2  Menu Selection and fixing 2 メニューの選択 Rotate the ENTER knob to move the cursor to  ENTERツマミを回して設定したい項目にカーソルを移動すると、 the objective item , and the submenu list is サブメニューが表示されます。 ENTERツマミを押すと設定したい項目が確定され、 displayed. Press the knob to fix the selected item ,  サブメニューにカーソルが移動します。 and the cursor moves to the submenu list . 3  Submenu Selection and fixing 3 サブメニュー設定項目の選択 Rotate the ENTER knob to move the cursor to  ENTERツマミを回して設定したい項目にカーソルを移動します。 ENTERツマミを押すと設定したい項目が確定され、 the objective item . Press the knob to fix the  設定(値)リストが表示され、 カーソルが移動します。 selected item , and the setting list is displayed  and the cursor moves to the setting list . 4  Setting and fixing 4 設定(設定値） の入力...
  • Page 21 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 6. SETUP 6. セットアップ SETUP                                セッ トアッ プ RETURN INFO［1080i/59.94HZ］ SYSTEM MODE ［MONITOR］ PICTURE/FLIP TIMECODE DISP ［OFF］ COLOR TALLY MODE ［VF PORT］ MARKER TOP TALLY BRIGHTNESS LOW TALLY BRIGHTNESS ［4］ AUDIO ［OFF］ HIGH TALLY BRIGHTNESS ［8］ WAVEFORM/HSG ［OFF］ FRONT TALLY VECTORSCOPE ［OFF］...
  • Page 22 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 1         6         7         8         9        10        5 INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU 6. ZEBRA 6. ゼブラ Press the ZEBRA to switch on(LED on) or off.  ZEBRAボタンを押してゼブラ表示を ON/OFFします。   The level adjustment of the ZEBRA indication and ゼブラ出現レベルの調整, ZEBRA/FILLの切替えは、 メニューで the ZEBRA/FILL changeover are set in the MENU. 設定します。 ＜MENU＞                                   ＜Sub MENU ［Default Setting］ ＞             ＜ Setting Value ＞ ＜メニュー＞                                     ＜設定項目 ［工場出荷時設定値］ ＞                   ＜ 設定値 ＞ ZEBRA                                      ゼブラ RETURN ZEBRA ［OFF］ ZEBRA ［OFF］ ON / OFF RANGE ［80%］ - - /80%/ - - DISP TYPE ［ZEBRA] ZEBRA / FILL 7. マーカー...
  • Page 23 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 Setting of the MARKER MARERの設定 Set the “USER” MARKER in the MENU/MARKER,   MARKERボタン”USER”で表示するマーカーをMENU/MARKER which are displayed by the MARKER button “USER” で設定します。 position. CENTER Center Marker センターマーカー ASPECT Aspect Ratio アスペクト比 SAFETY Safety Marker セーフティマーカー USER MARKER User Marker(Free) ユーザーマーカー(任意のサイズ,位置) WIDTH Width 幅 HEIGHT Height 高さ HORIZONTAL MOVE Horizonta Position 水平方向位置 VERTICAL MOVE Vertical Position 垂直方向位置...
  • Page 24 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 10. UTIL (UTILITY) 10. ユーティリティー(測定器機能) To select the utility function in sequence as follows. ユーティリティー(測定器機能)を順次切り替えます。   Set the USER setting in the MENU. MENUでユーザー設定ができます。      WAVEFORM     ウェーブフォーム   ↓   ↓      WAVEFORM+VECTORSCOPE     ウェーブフォーム+ベクトルスコープ   ↓   ↓      WAVEFORM+AUDIO LEVEL METER      ウェーブフォーム+オーディオ レベルメーター   ↓   ↓      WAVEFORM+VECTORSCOPE+AUDIO      ウェーブフォーム+ベクトルスコープ+オーディオ   ↓   ↓      WAVEFORM(full screen)     ウェーブフォーム(全画面)   ↓   ↓      VECTORSCOPE(full screen)     ベクトルスコープ (全画面)   ↓   ↓      WAVEFORM+VECTORSCOPE+AUDIO      ウェーブフォーム+ベクトルスコープ+オーディオ   ↓   ↓      Multi View     マルチビュー(全機能)   ↓...
  • Page 25 Studio Teleprompter HDP-2700ST/2700STF Adjustment and Setting 調整・設定 “USER” Settings of UTIL (UTILITY) ユーティリティー(測定器機能)の“USER”設定   Set the “USER” Utility in the MENU/AUDIO, WAVEFORM, UTILボタン”USER”で表示するユーティリティ(測定器機能)を VECTORSCOPE, which are displayed by the UTIL button MENU/AUDIO, WAVEFORM/HSG, VECTORSCOPEで設定 “USER” position. します。 ＜MENU＞                                      ＜Sub MENU ［Default Setting］ ＞                 ＜ Setting Value ＞ ＜メニュー＞                                     ＜設定項目 ［工場出荷時設定値］ ＞                    ＜ 設定値 ＞ AUDIO                                 オーディオ INFO［1080i/59.94HZ］ RETURN ON / OFF LEVEL METER ［OFF］ PICTURE/FLIP ON / OFF BACKGROUND ［OFF］ COLOR DUAL / QUAD COLUMNS ［QUAD］ 1/ 2/ 3/ 4/ 5/ 6/ 7/ 8...
  • Page 26 Studio Teleprompter HDP-2700ST/2700STF 使用方法 Fixing 組み立て方法 ■ カメラの取り付け 1. カメラの位置、 アングル等を三脚を調節して設定します。      また、 ミラーの角度を調節します。 ［遮光カバー］ 三脚ベース (三脚アダプタ) ［カメラ固定台］ ［カメラ固定板］ パイプクランプ ネジ 三脚/ペデスタル ネジ パイプクランプ パイプクランプ...
  • Page 27 Studio Teleprompter HDP-2700ST/2700STF 使用方法 Connection / Use 接続 / 使用 ■接続 1.( 接続 ) 使用する信号を接続します。      PC               (HDMI IN)                       (VBS IN)    原稿映像信号 (HD-SDI IN, HDMI,)    プレイバックまたはリターン映像                       (RET IN : HD-SDI 信号 )    タリー信号    (TALLY IN ) 2.( 入力選択 / 切替 )    INPUT ボタンを押して選択します。    RET IN  RET SELECT に接続した RETURN スイッチ                により RET IN 入力 HD-SDI 信号が表示されます。 3.( 鏡像切替 ) MENU で 鏡像反転。 4.(MENU) 画面の表示を設定します。 ■表示/使用方法 1. 接続した後電源を ON します。...
  • Page 28 Studio Teleprompter HDP-2700ST/2700STF 使用方法 Connection 接続 Camera カメラ HD-SDI OUT HD-SDI OUT 2 VOLUME BRIGHT                CONTRAST               PEAKING POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU RETURN STANDBY PUSH SELECT MAIN ENTER USER          STANDARD Headphone jack     STANDBY switch VOLUME control  switch PUSH SELECT POWER LED VOLUME BRIGHT                CONTRAST               PEAKING Operation POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU panel RETURN PUSH SELECT ENTER STANDBY MAIN USER          STANDARD VGA  HDMI HDMI TALLY...

  • Page 29: Proma ソフト ユーザーズガイド

    Proma ソフト ユーザーズガイド Proma Software Userʼs Guide...
  • Page 30 プローマPCの電源ボタンを押して起動します プローマPCの電源ボタンを押すと、Promaソフトが起動します。 画面の説明 1. 原稿セット新規作成 3. 原稿セットの一覧 2. 原稿セットの削除 4. 原稿ボックス NEW   DELETE                 ▼ 速度      Font    行間        A   =                   ON AIR 5. 速度 6. フォント 7. 行間 8. 表示モード 9. 横書/縦書 10. オンエア 1. NEW (原稿セット新規作成) ： 原稿セットを新しく作成します。 2. DELETE (原稿セット削除) ：  現在表示している原稿セットを削除します。 3. (保存原稿セット一覧表) ：      保存されている原稿セットのリストです。 4. 1-9 (原稿ボックス) ：            原稿を格納します。 ９つの原稿ボックスに別れています。 5. 速度 ：                    実行速度(スクロール速度)を15段階に設定出来ます。 (この画面では設定の 6. Font(文字サイズ) ：   表示する文字サイズを３1段階に設定出来ます。  変更はできません。...
  • Page 31 原稿セットを作成します 1. [ NEW ]をクリックして、原稿セット入力画面にします。(下図の画面) 2. 原稿セットの名称を入力します。 3. 任意の名称を入力して、「ＯＫ」をクリックします。 4. 原稿セット中の既に作成された原稿セットを呼び出す場合は、▼をクリックします。 5. 原稿を入力する原稿ボックスを表示します。       原稿ボックスを表示する場合は、画面上の原稿ボックスをクリックするかまたは       キーボードの数字キー(原稿ボックスのナンバー)を押します。 1. 新規原稿セットの作成 / NEW をクリック 4. 原稿セットの一覧 NEW   DELETE                 ▼ 2. 原稿セットの名前を入力 原稿セット入力 原稿名称を入力してください キャンセル                         OK 3. 「ＯＫ」をクリック 速度      Font    行間        A   =                   ON AIR 原稿セットとは ９つの原稿ボックスを束ねた１つのファイルです。９つの原稿ボックスにそれぞれ 異なる原稿を格納して、表示したい原稿をボタン１つで呼び出すことができます。 また、原稿セットはいくつも作成することができます。 用途や目的に応じて複数のセットを使い分けて、テキストを保存することができます。...
  • Page 32 原稿 ボックスを作成します 1. 原稿セットには９つの原稿ボックスがあります。     画面１〜９の原稿ボックスをクリックして、タイトルと本文入力画面を表示します。     または、原稿ボックスナンバーの数字キーを押しと表示します。 2. Promaで表示/スクロールしたい文章およびタイトルを入力します。 3. 入力が完了したら、画面右下の「ＯＫ」をクリックします。 1. 原稿ボックスを表示します 2. 文章本文（記事） 2. 原稿ボックスのタイトル TITLE: NEW   DELETE                 ▼ MANUSCRIPT ON AIR 速度      Font    行間        A   =                   ON AIR ※ この画面から ON AIR画面へ ; こちらをクリック 3.「ＯＫ」をクリック 他のパソコンで作成した内容を読むための方法 他のPCで作成した原稿のテキストデータを USBメモリー等のメディ アに保存し、 プローマPCへ移動します。 プローマPCへ読み込まれたテキストデータを コピー＆ペーストで原稿ボックスへコピーします。...
  • Page 33 実行ウインドウを開きます 1. 実行ウインドウを開きます。    1-1. 原稿セット画面で ON AIR をクリックする : 実行ウインドウ画面が開き、           最終開いていた原稿ボックスの原稿が表示されます。    1-2. 原稿ボックス画面で ON AIR をクリックする : 実行ウインドウ画面が開き、           原稿ボックスの原稿が表示されます。    1-3. 原稿セット画面で 1 〜 9 数字キーを押す : 実行ウインドウ画面が開き、           1〜9原稿ボックスの原稿が表示されます。    1-4. 原稿セット画面で コントローラの 1 〜 9 数字キーを押す : 実行ウインドウ           画面が開き、1 〜 9原稿ボックスの原稿が表示されます。 2. 実行/スクロールする原稿を選択/変更します。     実行ウインドウ画面で 1 〜 9 数字キーを押すとその原稿が表示されます。                                      (キーボードまたはコントローラいずれでも) 3-1. PCキーボードで実行/スクロール   3-1-1. (実行/スクロール)          →  キー を押す : 停止中に押すとスタートします。                                                                       実行(スクロール)中に押すと停止します。       3-1-2. (原稿TOPに RETURN)   ←  キー を押す : 停止中に押すとTOPに戻ります。   3-1-3. (原稿セット画面に戻る)   Z  キー を押す : 停止中に押すと原稿セット画面に戻ります。     3-2. コントローラで実行/スクロール   3-2-1. (実行/スクロール)   START/STOP  キー を押す : スタート/停止します。    3-2-2. (原稿TOPに RETURN)   RETURN  キー を押す : 停止中に押すとTOPに戻ります。   3-2-3. (原稿セット画面に戻る)         戻る  キー を押す : 停止中に押すと原稿セット画面に                                                                                 戻ります。 コントローラ  HDP-RM10 1 〜 9数字キーに原稿ボックスが割り当てられています。 キーを押すと、そのナンバーの原稿ボックスが呼び出されます。 TELEPROMPTER CONTROLLER HDP-RM10 1              2              3              4              5 キーボード 6              7              8              9 文字色 文字大                        文字小 JOG/SHUTTLE 選択画面 文章先頭           START/STOP ←         → NIPPON VIDEO SYSTEM CO.,LTD MADE IN JAPAN スタート/停止キー ...
  • Page 34 実行ウインドウを開きます ▲ ■:停止/TOP(文頭) ●:実行/スクロール中 原稿ボックス 実行状態 || : 一時停止(途中または文末) ▼ 1      速度     1     Font    36    行間     100      A ||   ▲      ▼          ▲      ▼          ▲          ▼                                                      BACK A  /  A 速度 ▲  ▼ Font ▲  ▼ 表示モード 行間 ▲  ▼ 実行ウインドウ/表示スタイルを設定します。 1. 速度 : 実行/スクロールする速度  1 - 10     実行/スクロールする速度を調節できます。     ▲/▼ をクリックして調節します。 2. Font : 文字サイズ  36 - 96 (31段階)     表示する文字の大きさを選択できます。     ▲/▼ をクリックして拡大/縮小します。 コントローラ  HDP-RM10 コントローラの文字大/文字小 キー で拡大/縮小できます。 TELEPROMPTER CONTROLLER HDP-RM10 1              2              3              4              5 3. 行間 : 改行の間隔  30 - 150 (13段階) 6              7              8              9     改行のペースを調節できます。      ▲/▼ をクリックして拡大/縮小します。 文字色 文字大                        文字小 JOG/SHUTTLE 4.   A  /  A   : 表示モード (2パターン)     文字と背景の色を切替え(反転)できます。A をクリックします。 選択画面 文章先頭           START/STOP     [文字=黒／背景=白]または [文字=白／背景=黒] NIPPON VIDEO SYSTEM CO.,LTD コントローラの 文字色 キー で切替え(反転)できます。...
  • Page 35 実行ウインドウ/表示スタイルの設定 :  キーボードの対応するキーで操作できます。                   操作/対応キー   (実行/スクロール停止中)          (実行/スクロール中) 原稿ボックスナンバーを選択。選択された原稿の実行 原稿ボックス選択      1〜9 ウインドウが画面に表示される。 [文字:黒 背景:白] 表示モード切替           D                         実行ウインドウ表示時操作可 [文字:白 背景:黒] 文字サイズ拡大           S 36から96ポイントまで2ポイントごと拡大    文字サイズ縮小           A 36から96ポイントまで2ポイントごと縮小 行間拡大                    C 実行/スクロールが停止 した状態で操作可能 (可変範囲: 30〜150) 行間縮小                    X 速度を上げる              C                                           実行/スクロールしている                                           状態で操作可能                                           (可変範囲: 1〜15) 速度を下げる              X 行を進める                 L 半行ずつ進む 行を戻す                    P 半行ずつ戻る 実行/スクロール停止中           実行/スクロール中 原稿スタート              → 押すとスタート/再スタート     押すとストップ 実行/スクロール停止中 原稿文頭へ戻す           ← 押すとTOP(文頭)に戻る 実行/スクロール停止中 原稿セット                                 Z 押すと原稿セット画面に 画面へ戻す...
  • Page 36 コントローラ TELEPROMPTER CONTROLLER HDP-RM10 USBコネクタ 1/2/3/4/5 TELEPROMPTER CONTROLLER HDP-RM10 6/7/8/9 1              2              3              4              5 原稿ボックス選択 呼び出しキー 6              7              8              9 文字色 文字色 文字サイズ 文字大                        文字小 JOG/SHUTTLE 選択画面 原稿セット画面に戻る 原稿作成画面選択 選択画面 文章先頭           START/STOP 文章先頭 リターンキー 文章のTOPにもどる NIPPON VIDEO SYSTEM CO.,LTD MADE IN JAPAN START/STOP スタート／停止キー SHUTTLE JOG/SHUTTLE ジョグ/シャトル 左に回すと、一行戻る 左に回すと、逆方向へスクロール 右に回すと、一行進む 右に回すと、順方向へスクロール...

  • Page 37: System システム構成図

    System システム構成 Studio  Teleprompter HDP-2700ST/2700STF システム構成 モニター 電源アダプタ BNC ケーブル PBU-L301 39,800 円 AC   PROPACK   150S NIPPON VIDEO SYSTEM CO., LTD.  MADE IN JAPAN AC 電源 ACPROPACK150S 34,800 円 電源ケーブル DC-C40M3 5,000 円 カメラ接続 DC ケーブル HDP-DC1 7,000 円 テレプロンプター本体 PB 用 Camera 用 ショルダータイプカメラ ケーブル PC 接続 PC 接続 PC 接続...

  • Page 38: Dimensions 外形寸法図

    Dimensions   外形寸法図 Studio Prompter HDP-2700ST/STF VOLUME BRIGHT                CONTRAST               PEAKING POWER INPUT    ZEBRA   MARKER      RGB      MONO      UTIL      MENU RETURN STANDBY PUSH SELECT MAIN ENTER USER          STANDARD...

  • Page 39: Specifications 仕様

    Specifications  仕様 Studio Teleprompter HDP-2700ST/2700STF  仕様 入力/出力 Input/Output HD-SDI 入力 SDI IN BNC x1 HD-SDI 出力 SDI OUT BNC x1    SDI IN input through output                 SDI IN入力信号スルー出力 HDMI IN HDMI 入力 HDMI x1  HDMI OUT  HDMI 出力 HDMI x1  HDMI IN input through output              HDMI IN入力信号スルー出力 VGA 入力 VGA IN HD D-Sub15P x1   TALLY 入力 TALLY IN BNC x1       Short to GND type :ON/OFF Input :    ON(ショート)/OFF(オープン)入力 TALLY 出力 TALLY OUT        RETURN切替 RET SELECT 8P x1        For RETURN switch connection          リターン切替スイ ッチ接続 機  能 Functions TALLY Indicator タリー表示 LED  : Green/Red Tally                                        緑/赤  前面パネル INPUT Switch 入力切替 SDI/HDMI/VGA/CAMERA input select switch       入力切替スイ ッチ ...
