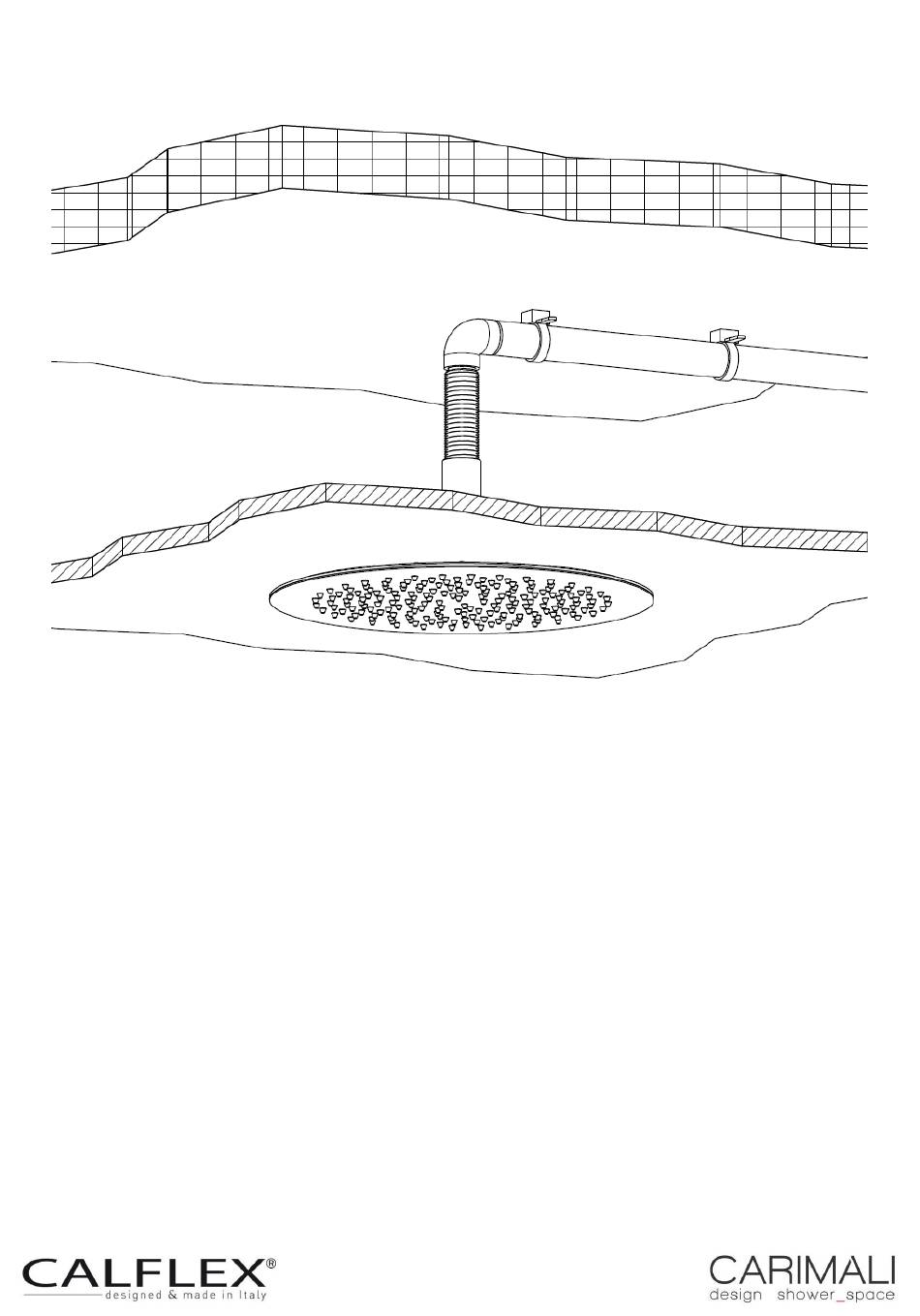

- Page 1 INSTALLAZIONE – INSTALLATION KIT SOFFIONI MySlim A CONTROSOFFITTO KIT MySlim SHOWER HEADS FOR FALSE CEILING Art. KIT00006...
- Page 2 AVVERTENZE: L’impianto deve essere effettuato da personale autorizzato, certificato secondo le vigenti normative dello stato in cui avviene l’installazione. Tutto il materiale utilizzato deve essere conforme ai requisiti di sicurezza previsti per il tipo di applicazione, secondo le vigenti normative dello stato in cui avviene l’installazione. ...
- Page 4 PRE-INSTALLAZIONE – PRE-INSTALLATION Predisporre un collegamento a soffitto con uscita G1/2”M in prossimità della futura sede del soffione e un controsoffitto posto ad una distanza dall’uscita G1/2”M compresa tra i 135 mm e 160 mm. Preparare un foro da circa Ø150 mm nel controsoffitto in prossimità del collegamento idraulico. Run a pipe to the ceiling with G1/2”M outlet for the showerhead and prepare a false ceiling that must be at a distance between 135 mm and 160 mm.
- Page 5 INSTALLAZIONE – INSTALLATION Avvitare il raccordo filettato utilizzando una chiave da 24 mm serrandolo a tenuta con canapa o similari. Then, screw hermetically the threaded connection using a 24 mm wrench together with hemp or similar materials.
- Page 6 Applicare i feltrini (1) e la guarnizione di protezione (2) in dotazione sulla superficie superiore del soffione. In seguito, avvitare il kit di regolazione al soffione utilizzando una chiave da 24 mm ed una da 22 mm. La guarnizione (2) non fa penetrare polvere e/o aria all’interno dello spazio tra soffitto e controsoffitto, oltre a insonorizzare la zona;...
- Page 7 Avvitare a mano il soffione come indicato in figura. Screw by hand the shower head as shown in the picture below. A installazione completata, assicurarsi che il soffione sia perfettamente a contatto con il controsoffitto. Questa installazione è la soluzione ideale anche per soffioni di grandi dimensioni e per qualsiasi soffione con uno snodo da G 1/2.
- Page 8 Per una politica di continuo miglioramento, CALFLEX S.r.l. si riserva la possibilità di applicare modifiche tecniche sui suoi articoli senza nessun preavviso. For a continuous improvement policy, CALFLEX S.r.l. reserves the right to modify the technical features of its articles at any time without notice.
