Page 1: Table Of Contents

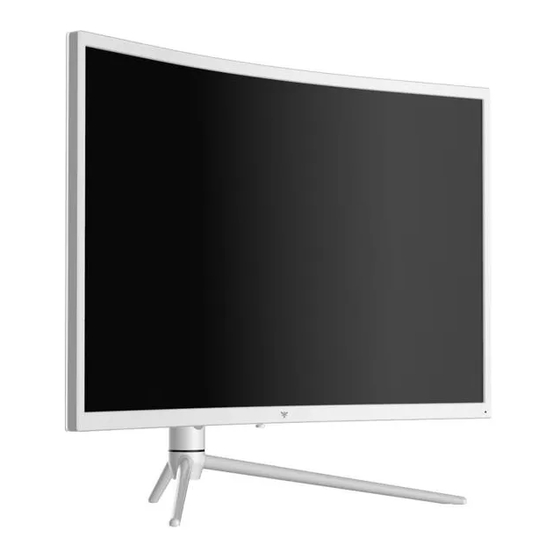

ITMC27V241QHD User Manual Table Of Contents 1. Safety Precautions 2. Maintenance Guidelines 3. Box Contents 4. Product Overview 5. Stand lnstallation 6. Mount lnstallation 7. Connectivity Options 8. Basic Operation 9. Indicator Light 10. OSD LED Effects System Console 12. Gameplus Switching 13. -
Page 3: Safety Precautions
1. Safety Precautions WARNING:Safety Instructions Do not place the monitor in rain,humid environment or open the monitor case to avoid any shock, electrical hazards,and/or mechanical hazards. Oper ation • Keep the monitor out of direct sunlight and away from stoves or any other heat source. -
Page 4: Box Contents
Mounting Plate x 1 DP Cable x 1 (for wall mounting) Power Cable x 1 Power Adapter x 1 Screwdriver x 1 ITMC27V241QHD User Manual Table Of Contents 1. Safety Precautions 2. Maintenance Guidelines 3. Box Contents 4. Product Overview 5. -
Page 5: Product Overview
4. Product Overview 4.1 – Monitor Buttons Press rocker to turn the display on/off. Rocker left scene mode switching. Rocker backward LED Effects. Rocker right Main Menu. Rocker forward GamePlus. 4.2 – Monitor Ports USB-A USB-A USB-B HDMI 2 HDMI 1 Type-C AUDIO 11 12... -
Page 6: Stand Lnstallation
5. Stand lnstallation Make sure the monitor is laid on a flat surface before removing the stand. 1. Open the packing box, take out the bracket and the base, and use one bolt (the bolt can be found at the base) to attach the base of the stand to the upright secton, as shown below: Mounting Plate... -
Page 7: Mount Lnstallation
6. Mount lnstallation VESA and/or mounting accessories not included. 1. Use a screwdriver to remove the four screws locked in the middle of the whole machine (when disassembling the screws, the display screen can leave the polyol foam to prevent the screen from breaking) Disassemble the four screws that lock the whole machine... -
Page 8: Connectivity Options
7. Connectivity Options 7.1 – Connecting the Power Cable Connect the included power cable to the power connector and then plug the other end into a wall outlet. Power Cable Adapter 7.2 – Connecting Your Earphones Plug in your earphones to receive audio signals from your monitor. USB-A USB-A USB-B HDMI 2... - Page 9 USB-A USB-A USB-B HDMI 2 HDMI 1 Type-C AUDIO Type-C Cable (not included) TYPE-C OUTPUT PC or CELLPHONE 7.4 – DP Connectivity For the monitor to receive DP signals from the computer, use the DP cable to connect the monitor to the computer. USB-A USB-A USB-B HDMI 2...
-
Page 10: Basic Operation
8. Basic Operation 1. Insert one end of the DP cable into your PC's graphics card. An HDMl cable may also be used. HDMI cable is not included. 2. Connect the other end of the cable to the corresponding connector on your monitor. DP Connector USB-A USB-A USB-B... - Page 11 10. On-Screen Display (OSD) The menu for the monitor can be accessed by pressing the menu button on the control panel. Details of each menu can be found in the following section. When using the monitor for the first time, settings will automatically adjust to optimal settings according to your computer's configuration and parts etc.
- Page 12 10.1- OSD Menu Functions Main Menu Sub-Menu Options Description Input Source Type-C NONE Switch to Type-C signal input NONE Switch to DP signal input HDMI1 Switch to HDMI1 signal input NONE HDMI2 NONE Switch to HDMI2 signal input Brightness/ Brightness 0~100 Adjust display brightness Contrast...
-
Page 13: Osd
Main Menu Sub-Menu Options Description Multi-Window Multi-Window Off, PIP Mode, Select PIP/PBP modes according to the PBP-Phone, number of input signals etc. PBP 2Win Sub Win2 Input Type-C, DP, Select according to input signal for PIP/ PBP mode HDMI1, HDMI2 PIP Size Small, Medium, Adjust the PIP/PBP display window size... -
Page 14: Led Effects System Console
11. LED Effects System Console LED Effects System Console Color LedColorful Strip Led Strength HightLight Mode Breath Backcolor Green Frontcolor 12. Gameplus Switching Remote sensing Front ( ) to switch Gameplus modes. According to the needs of your game, choose the corresponding game icon. These game icons are primarily designed to optimize your aim during shooting games, though they can be used for other scenarios. -
Page 15: Technical Specifications
13. Technical Specifications ITMC27V241QHD Model 27" Screen Size 16:9 Aspect Ratio E-LED Backlight 650cd/m (Typ.) Brightness Rapid VA Panel DP1.4: 2560x1440@240Hz Resolution HDMI2.0: 2560x1440@144Hz Type-C: 2560x1440@144Hz 240Hz Refresh Rate Response Time 178°(H) / 178°(V) Viewing Angle 2500:1 Contrast Ratio 100x100mm VESA Mounting 16.7M... - Page 17 ITMC27V241QHD Manuale utente Sommario 1. Misure di sicurezza 2. Linee guida per la manutenzione 3. Contenuto della scatola 4. Panoramica del prodotto 5. lnstallazione Stand 6. lnstallazione del supporto 7. Opzioni di connettività 8. Funzionamento di base 9. lndicatore LED 10.
-
Page 19: Misure Di Sicurezza
1. Misure di sicurezza AWISO: lstruzioni di sicurezza Non posizionare il monitor in presenza di liquidi, umidità o aprire la scocca per evitare scosse, pericoli elettrici e/o meccanici. Funzionamento • Tenere il monitor lontano dalla luce solare diretta e da qualsiasi altra fonte di calore. •... -
Page 20: Contenuto Della Scatola
Cavo DP x 1 (for wall mounting) Cavo di alimentazione x 1 Adattatore di alimentazione x 1 Screwdriver x 1 ITMC27V241QHD Manuale utente Sommario 1. Misure di sicurezza 2. Linee guida per la manutenzione 3. Contenuto della scatola 4. Panoramica del prodotto 5. -
Page 21: Panoramica Del Prodotto
4. Panoramica del prodotto 4.1 - Pulsanti del monitor Premere il tasto Rocker per accendere / spegnere il display. Premere il tasto Rocker sinistro per selezionare la modalità scena. Premere il tasto Rocker indietro per selezionare gli effetti LED. Premere il tasto Rocker destra per selezionare il Menu Principale. Premere il tasto Rocker avanti per selezionare il GamePlus. -
Page 22: Lnstallazione Stand
5. lnstallazione Stand Assicurarsi che il monitor sia posizionato su una superficie piana prima di rimuovere lo stand . 1. Aprire la confezione, estrarre la staffa e la base e utilizzare un bullone (il bullone si trova nella base) per fissare la base del supporto alla sezione verticale, come mostrato di seguito: Placca di montaggio... -
Page 23: Lnstallazione Del Supporto
6. lnstallazione del supporto VESA e/o accessori di montaggio non inclusi 1. Utilizzare un cacciavite per rimuovere le quattro viti bloccate al centro del monitor. (quando si smontano le viti, lasciare l'imballo di polistirolo sulla parte inferiore del monitor per evitare che lo schermo si rompa) Smontare le quattro viti che bloccano il monitor... -
Page 24: Opzioni Di Connettività
7. Opzioni di connettività 7.1 – Collegamento del cavo di alimentazione Collegare il cavo di alimentazione incluso al connettore di alimentazione, quindi collegare l'altra estremità in una presa a muro. Cavo di alimentazione Adattatore 7.2 – Collegamento degli auricolari Collegare gli auricolari per ricevere segnali audio dal monitor. USB-A USB-A USB-B HDMI 2... - Page 25 USB-A USB-A USB-B HDMI 2 HDMI 1 Type-C AUDIO Type-C Cavo (non incluso) TYPE-C OUTPUT PC or CELLPHONE 7.4 – Connettività DP Affinché il monitor riceva segnali DP dal computer, utilizzare il cavo DP per collegare il monitor al computer. USB-A USB-A USB-B HDMI 2...
-
Page 26: Funzionamento Di Base
8. Funzionamento di base 1. lnserire un'estremità del cavo DP nella scheda grafica del PC. Può essere utilizzato anche un cavo HDMI. 2. Collegare l'altra estremità del cavo al connettore corrispondente sul monitor. Connettore DP HDMI2 HDMI1 AUDIO OUT Connettore HDMI 3. - Page 27 10. On-Screen Display (OSD) È possibile accedere al menu del monitor premendo il pulsante menu sul pannello di controllo. I dettagli di ciascun menu possono essere trovati nella sezione seguente. Quando si utilizza il monitor per la prima volta, le impostazioni si adatteranno automaticamente alle impostazioni ottimali in base alla configurazione e ai componenti del computer, ecc.
- Page 28 10.1- OSD Menu Functions Main Menu Sub-Menu Options Description Origine Type-C NONE Segnale di ingresso Type-C Ingresso NONE Segnale di ingresso DP HDMI1 Segnale di ingresso HDMI NONE HDMI2 NONE Segnale di ingresso HDMI Luminosità/ Luminosità 0~100 Regola la luminosità del display Contrasto livello del nero 0~100 Regola ii livello di nero del display...
-
Page 29: Osd
Main Menu Sub-Menu Options Description Disattiva, Multifinestre Multifinestra Seleziona le modalità PIP/ PBP in base Modalità PIP al numero di segnali di ingresso ecc PBP-Telefono, PBP 2Win Input sec win2 Type-C, DP, Seleziona le modalità PIP/ PBP in base HDMI1, HDMI2 al segnale di ingresso Dimensioni PIP Piccolo, Medio, Regola le dimensioni della finestra di... -
Page 30: Effetti Led Del Sistema
11. Effetti LED del sistema LED Effects System Console Color LedColorful Strip Led Strength HightLight Mode Breath Backcolor Green Frontcolor 12. Gameplus Switching Telerilevamento anteriore ( ) per cambiare modalità Gameplus. In base alle esigenze del tuo gioco, scegli l'icona del gioco corrispondente. Queste icone di gioco sono principalmente progettati per ottimizzare la mira durante i giochi di tiro, sebbene possano essere utilizzati per altri scenari. - Page 31 13. Technical Specifications ITMC27V241QHD Modello 27" Dimensioni dello schermo 16:9 Proporzioni E-LED Retroilluminazione 650cd/m (Typ.) Luminosita Rapid VA Pannello Risoluzione DP1.4: 2560x1440@240Hz HDMI2.0: 2560x1440@144Hz Type-C: 2560x1440@144Hz 240Hz Frequenza Tempo di risposta 178°(H) / 178°(V) Angolo di visualizzazione Rapporto di contrasto...
- Page 33 27A5S ITMC27V241QHD iTek 2021.08.31 100g双胶纸 4C印 骑马钉 龙艳兰...
