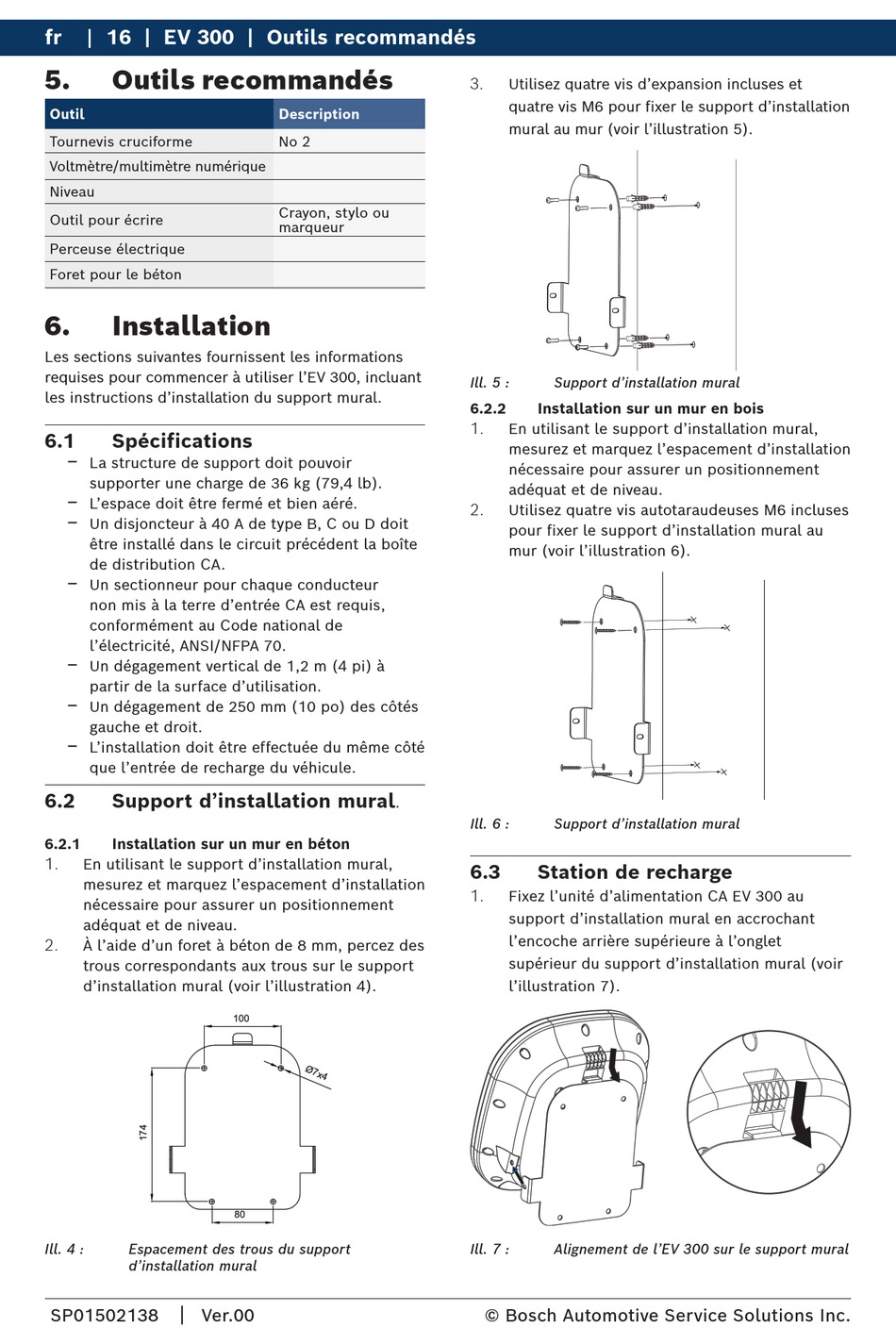

fr 16 | EV 300 | Outils recommandés
5. Outils recommandés
Outil
Tournevis cruciforme
Voltmètre/multimètre numérique
Niveau
Outil pour écrire
Perceuse électrique
Foret pour le béton
6.

Installation

Les sections suivantes fournissent les informations
requises pour commencer à utiliser l'EV 300, incluant
les instructions d'installation du support mural.
6.1 Spécifications
$
La structure de support doit pouvoir
supporter une charge de 36 kg (79,4 lb).
$
L'espace doit être fermé et bien aéré.
$
Un disjoncteur à 40 A de type B, C ou D doit
être installé dans le circuit précédent la boîte
de distribution CA.
$
Un sectionneur pour chaque conducteur
non mis à la terre d'entrée CA est requis,
conformément au Code national de
l'électricité, ANSI/NFPA 70.
$
Un dégagement vertical de 1,2 m (4 pi) à
partir de la surface d'utilisation.
$
Un dégagement de 250 mm (10 po) des côtés
gauche et droit.
$
L'installation doit être effectuée du même côté
que l'entrée de recharge du véhicule.
6.2

Support d'installation mural

6.2.1 Installation sur un mur en béton
1.
En utilisant le support d'installation mural,
mesurez et marquez l'espacement d'installation
nécessaire pour assurer un positionnement
adéquat et de niveau.
2.
À l'aide d'un foret à béton de 8 mm, percez des
trous correspondants aux trous sur le support
d'installation mural (voir l'illustration 4).
Ill. 4 : Espacement des trous du support
d'installation mural
|
SP01502138 Ver.00
Description
No 2
Crayon, stylo ou
marqueur
.
100
80
3.
Utilisez quatre vis d'expansion incluses et
quatre vis M6 pour fixer le support d'installation
mural au mur (voir l'illustration 5).
Ill. 5 : Support d'installation mural
6.2.2

Installation sur un mur en bois

1.
En utilisant le support d'installation mural,
mesurez et marquez l'espacement d'installation
nécessaire pour assurer un positionnement
adéquat et de niveau.
2.
Utilisez quatre vis autotaraudeuses M6 incluses
pour fixer le support d'installation mural au
mur (voir l'illustration 6).
Ill. 6 : Support d'installation mural
6.3

Station de recharge

1.
Fixez l'unité d'alimentation CA EV 300 au
support d'installation mural en accrochant
l'encoche arrière supérieure à l'onglet
supérieur du support d'installation mural (voir
l'illustration 7).
Ill. 7 : Alignement de l'EV 300 sur le support mural
