Pour réduire les risques de blessures graves,
de décès ou de dommages causés à l'EV 300,
cet appareil doit être installé par un électricien
qualifié et possédant une assurance. Ne pas
respecter cette précaution peut causer la mort ou
des blessures graves.
4.

Description du produit

4.1

Utilisation

L'EV 300 est une station de recharge de véhicules
électriques utilisée pour offrir une alimentation CA
sécuritaire à un véhicule électrique.
!
Si l'EV 300 et l'ensemble livré ne sont pas utilisés
selon ce qui est spécifié dans les instructions
d'utilisation, la protection offerte avec l'EV 300 et
les accessoires fournis pourrait ne pas s'appliquer.

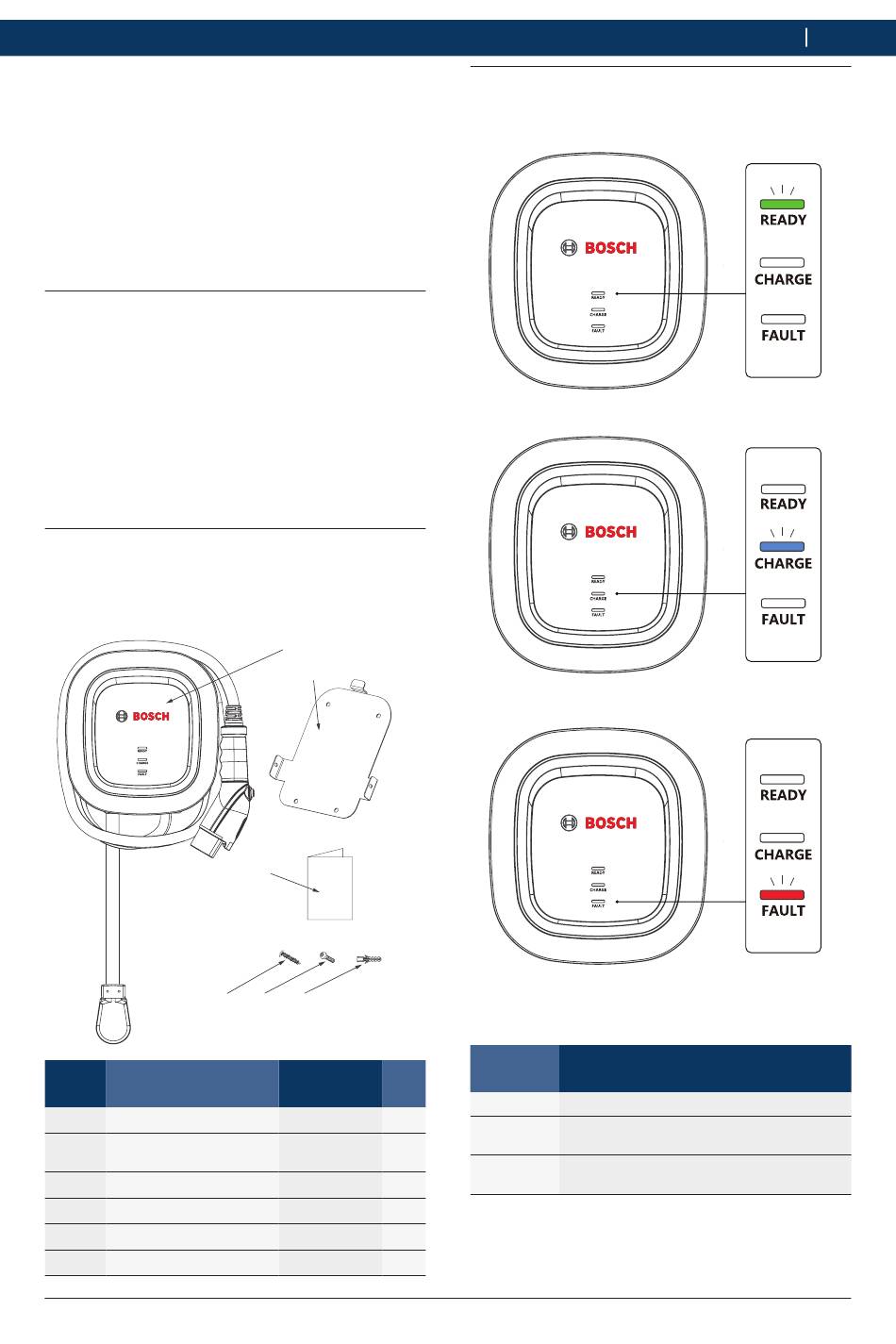

4.2 Ensemble livré
L'EV 300 comprend une unité de recharge CA, un
connecteur de recharge et un support d'installation
mural.
Composants de la
Article
trousse
1 Chargeur CA
2 Support d'installation
mural
3 Guide d'utilisation
4 Vis d'expansion
5 Vis M4
6 Vis autotaraudeuse M6
© Bosch Automotive Service Solutions Inc.
1
2
3
6 5 4
Numéro de
Qté.
pièce
1 699 200 338 1
1 699 200 366 1
SP01502138 1
– 4
– 2
– 4
Description du produit | EV 300 | 15
4.3 EV 300 Témoins d'état à DEL
Les DEL du panneau avant de l'EV 300 indiquent
l'état en cours, comme indiqué ci-dessous.
Ill. 1 : DEL d'état verte
Ill. 2 : DEL d'état bleue
Ill. 3 : DEL d'état rouge
Couleur Fonction de la DEL
État
Verte EV 300 Mode en attente (ill. 1)
Bleue EV 300 Charge en cours (ill. 2)
clignotante
EV 300 Défaillance détectée (ill. 3)
Rouge
(voir la section Dépannage de la page 7)
|
Ver.00 SP01502138
